Переходное кольцо сабвуфера 8 дюймов для Polk Audio DB 84...

Сделано специально для Polk Audio DB 842 DVC, которое имеет верхнюю монтажную глубину 96,5 мм и восьмиугольное расположение винтов диаметром 196 мм.

Сабвуфер Polk — отличный шаг вперед по сравнению с заводским сабвуфером без модернизации усилителя (мой Civic оснащен встроенным усилителем мощностью 540 Вт). Это лучший динамик, который я могу найти, когда пишу это. В основном он помещается в заводскую коробку сабвуфера, не считая отсутствия монтажного/переходного кольца.

Согласно инструкции, сабвуфер имеет верхнюю монтажную глубину 96,5 мм. Он примерно на 6,5 мм толще оригинального сабвуфера.

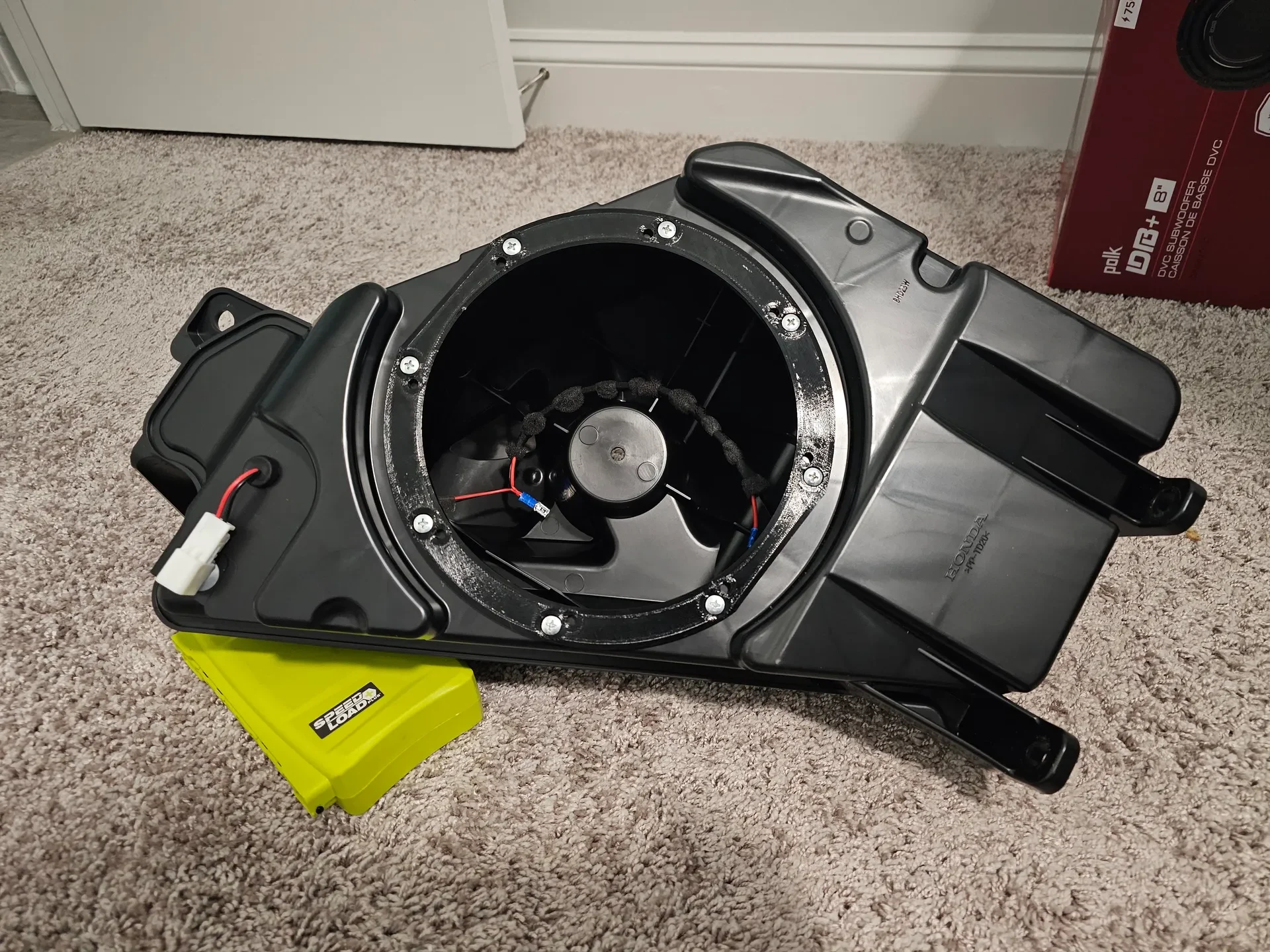

V1 крепится к заводской коробке с помощью оригинального винта динамика:

Надев кольцо и затянув заводские винты, просверлите несколько отверстий для новых винтов (которые идут в комплекте с динамиком) сверлом 3/32 дюйма.

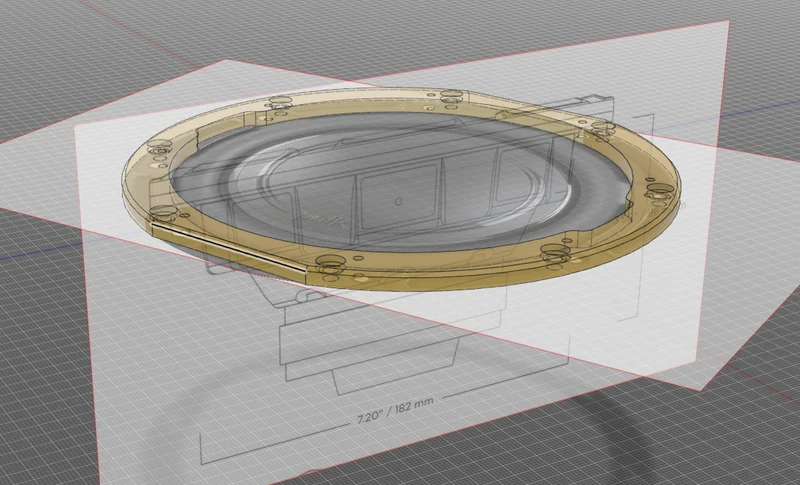

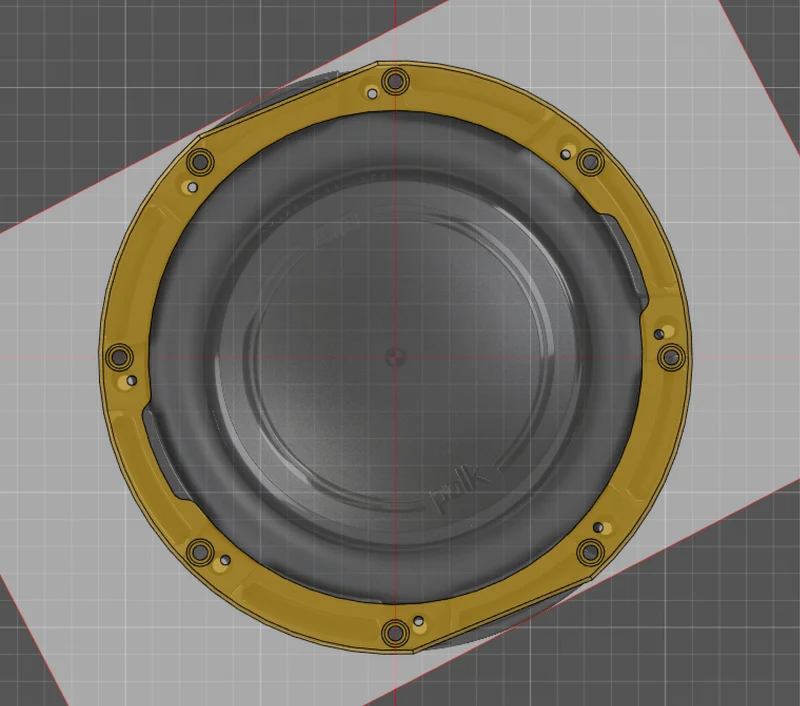

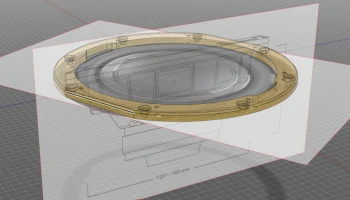

На изображении выше я не моделировал выемки для разъемов динамиков. Вместе с насечками в новой версии добавились насечки. Совместите разъемы с выемкой, и динамик будет легче вставить в коробку.

Контакты разъема выгнуты наружу. Мне пришлось их немного отогнуть назад, чтобы вставить разъемы. В новой версии были добавлены выемки, что должно помочь.

Также есть пара обрезков, чтобы компенсировать ограничение места для печати на моих MK3.

Помещаем динамик в коробку...:
С помощью пенопластовой ленты:

На всякий случай мой был напечатан тоньше 6,5 мм, необходимых для компенсации пенопластовой ленты. Однако я переборщил и оставил слишком большой зазор. Поэтому я добавил слой 1/8-дюймовой клейкой ленты вдоль пенопластового кольца, идущего в комплекте с динамиком.

Винты были затянуты до такой степени, что пенопласт был раздавлен примерно на ⅔ его первоначальной толщины. На коробке всего 3 мм пластика, за который можно захватить винт, поэтому они не могут быть слишком тугими.

Готов вернуться в машину:

Добавил еще немного пенопластовой ленты по краю, к которому будет прижиматься решетка динамика. Решетка находится на внешн��м крае динамика (это означает, что она немного толще, чем заводская), но видимых выпуклостей я не вижу.

Спасибо за чтение

Если вы планируете установить такой же сабвуфер, надеюсь, это поможет вам в вашем путешествии.
