Защелка капота Ridgeline

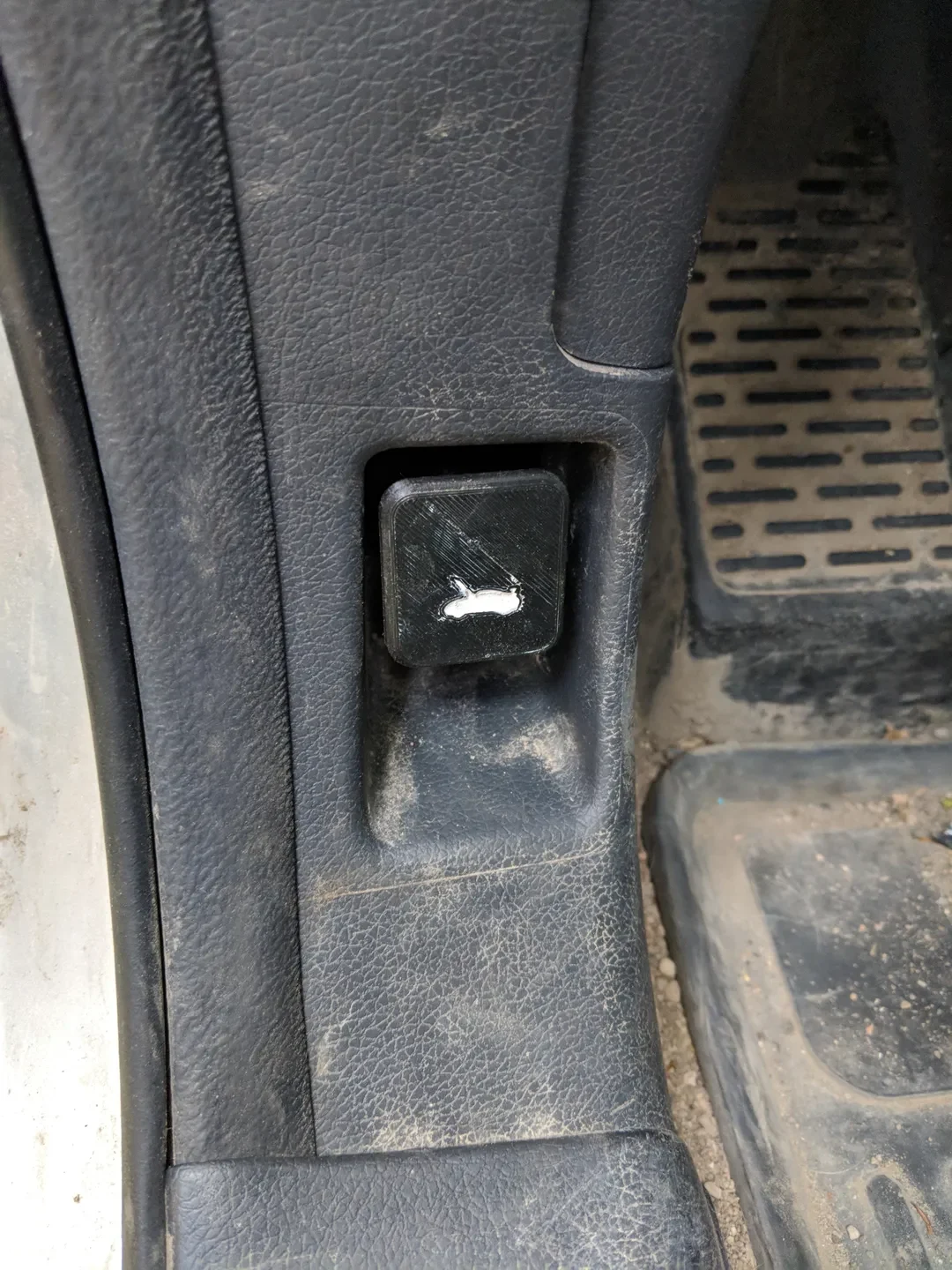

Это замена защелки капота моей Honda Ridgeline 06. Оригинал сломался при температуре -40°С, и с тех пор я пользуюсь плоскогубцами. Варианты исправления включали замену всего троса (дорогой и PITA), замену тяги на металлическую, прикрученную к тросу (выглядит неплохо) или вот это. Это выглядит почти стандартно.

Распечатать инструкции

Несвязанные теги: автомобильные детали, ручка капота

Категория: Настройки автомобильной печати

Производитель принтера: Prusa

Принтер: i3 МК3

Плоты: Нет

Поддерживает: Да

Разрешение: .1

Заполнение: 40%

Примечания:

Filaments.ca черный PLA при рекомендуемых настройках температуры. Нарезано с помощью Simplfiy3d для увеличения скорости печати и добавлено специальные опоры. Нужны только подставки под логотип автомобиля.

НОАК может оказаться плохой идеей, если летом грузовик нагревается, но я живу в Канаде. Насколько жарко может быть?

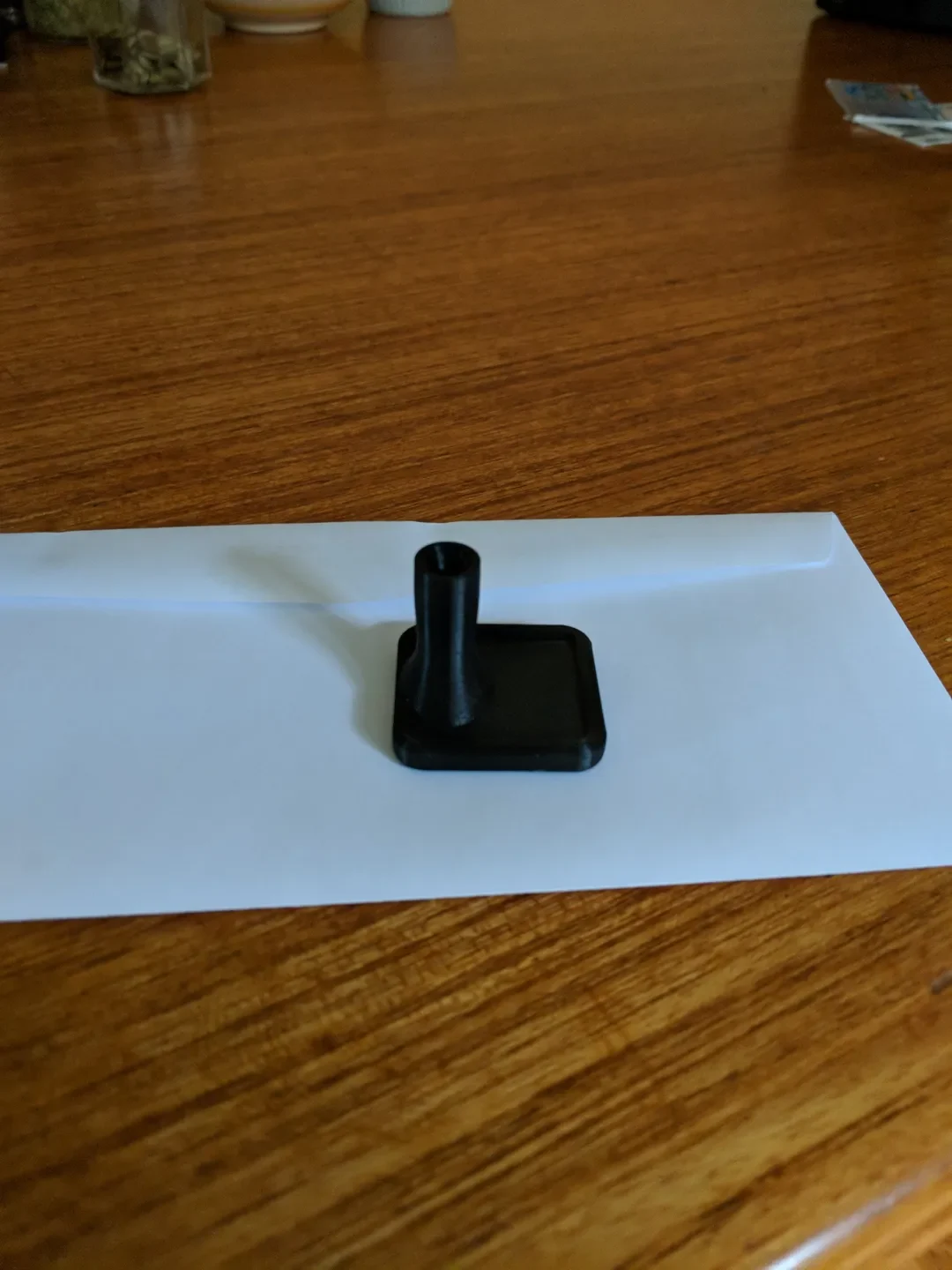

Обратите внимание, что на картинке отпечаток V1. STL — V2. Только изменил метод лофта, чтобы придать ему немного блеска. Рабочие размеры точно такие же.

Пост-печать

Постобработка

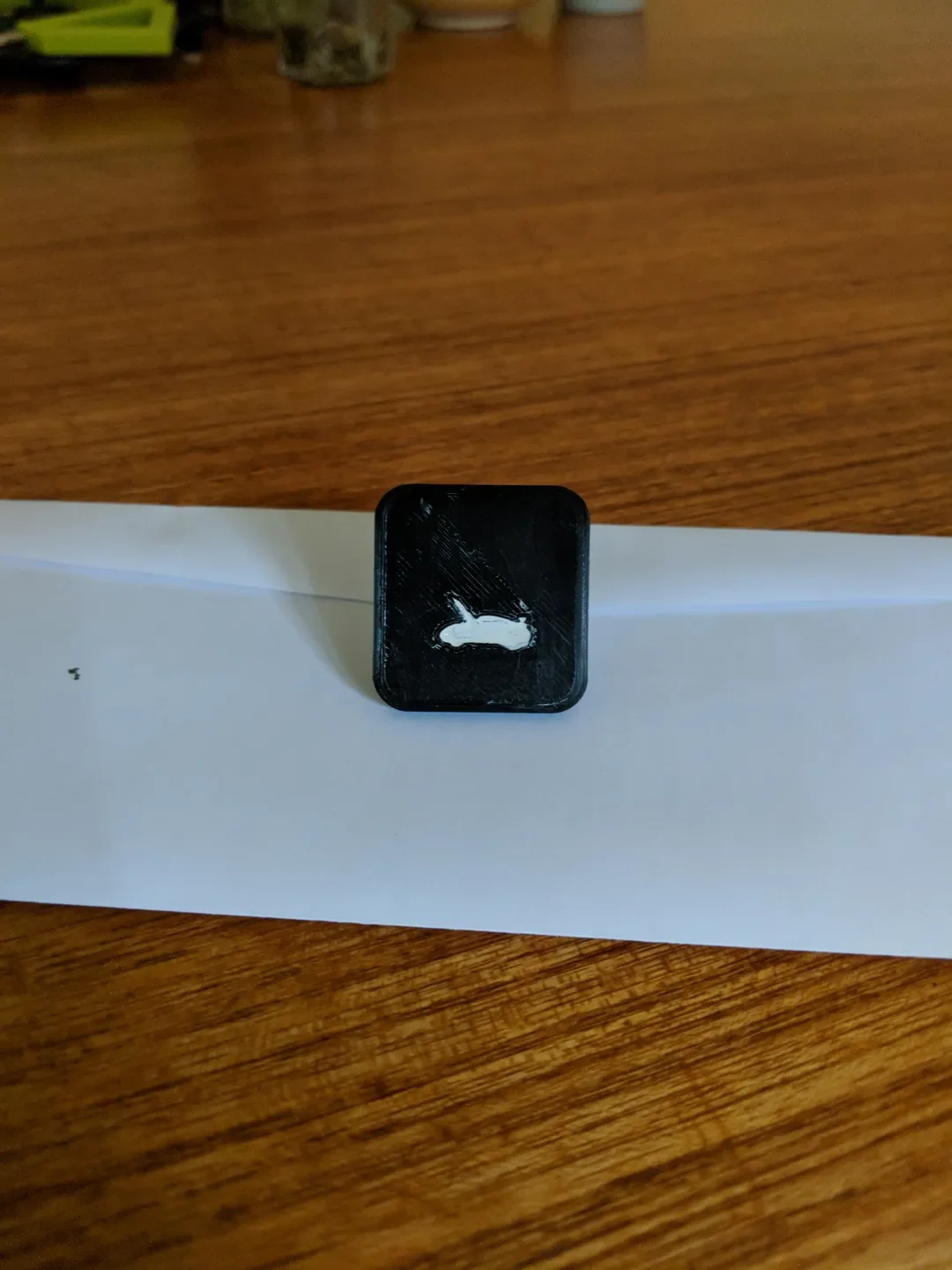

Очень мало вспомогательного материала, который нужно удалить. Я залил контур машины белой акриловой краской. Деталь трения прилегает к кабелю с небольшим скручиванием, поэтому в случае его поломки не придется удалять клей. Синий локтайт может быть хорошим выбором в качестве клея.

На YouTube есть несколько отличных видеороликов о том, как подготовить кабель. Ищите тот, где чувак с помощью трубореза отрезает чуть больше 20 мм оригинального пластика. Глубина затвора на тяге защелки составляет 20 мм.

Как я это разработал

Форма

Все еще была оригинальная сломанная деталь, поэтому суппорты и форма и вуаля. Если вы хотите использовать этот дизайн в качестве основы для модификации вашего автомобиля, откройте учетную запись на сайте onshape.com и найдите защелку капота в общедоступных дизайнах.
