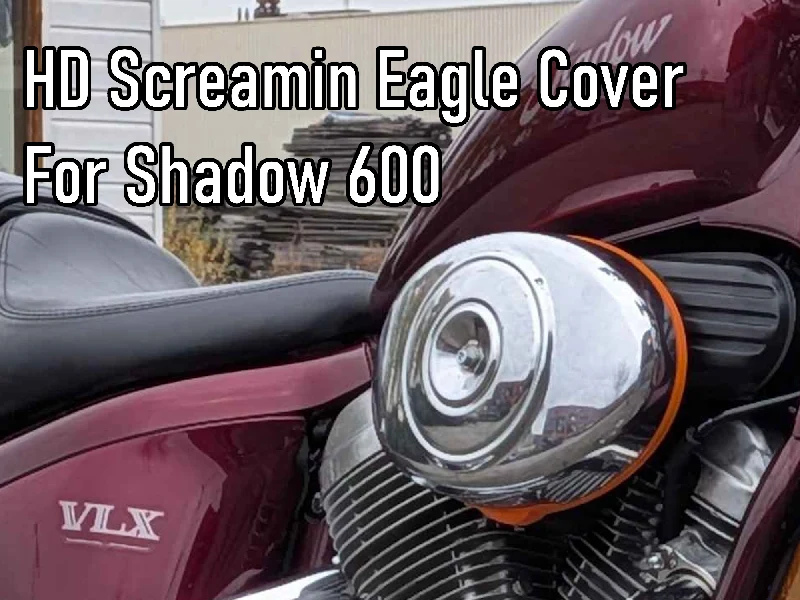

Крышка HD-фильтра для Shadow 600

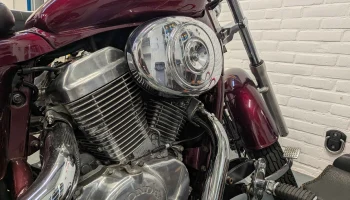

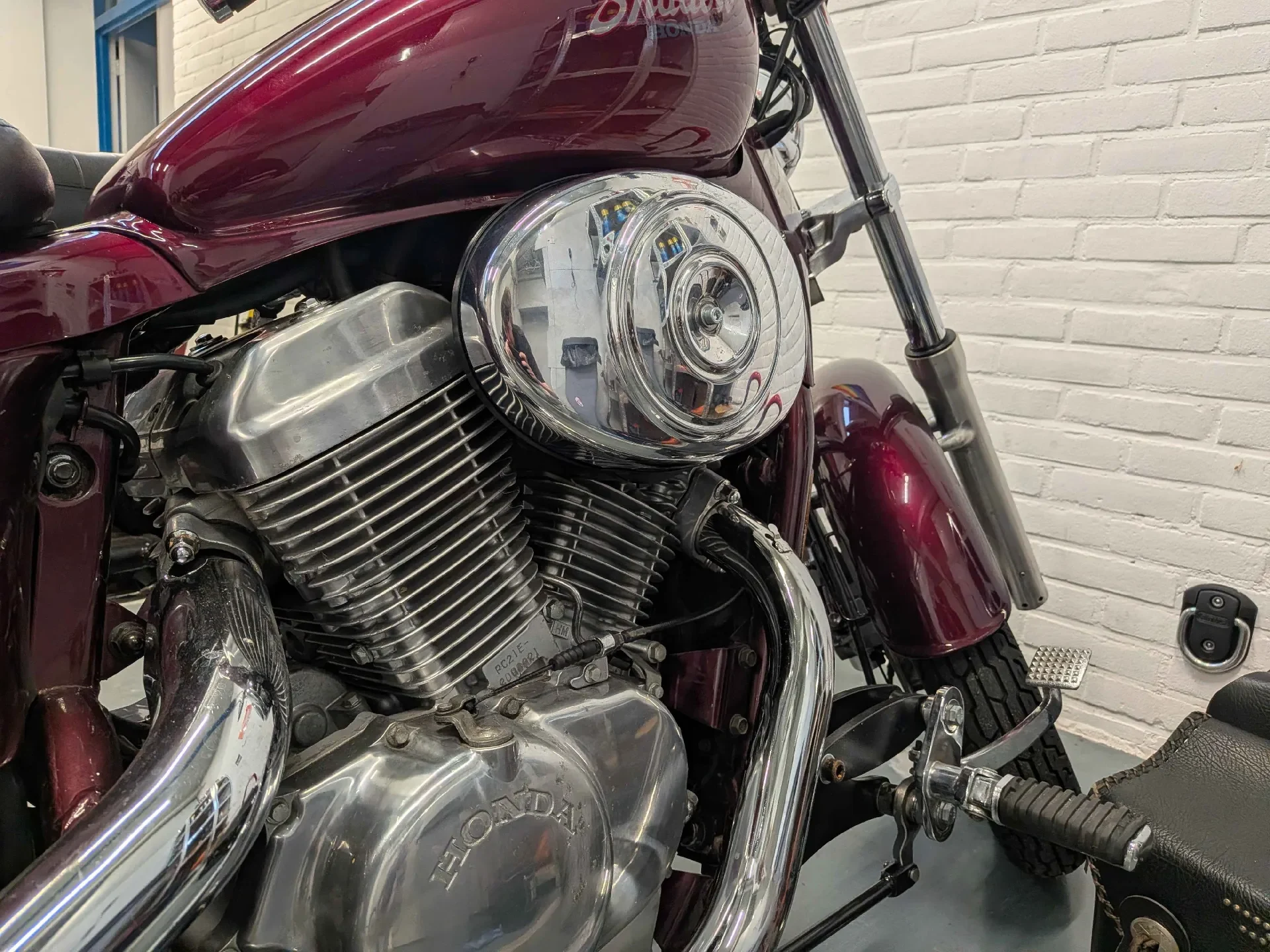

Это адаптирует оригинальный корпус воздушного фильтра Shadow 600 к крышке фильтра Screamin Eagle от Harley-Davidson FLHTC Electra Glide Classic 1999-2001 (EFI)!

Вам придется заменить штатный болт крышки на болт М6х30 мм + шайба.
Эта модификация оставляет штатную воздушную камеру, поэтому не требует никаких изменений в карбюраторе!
Крышка также немного меняет шум впуска, делая его более глухим и хрюкающим, что мне нравится.

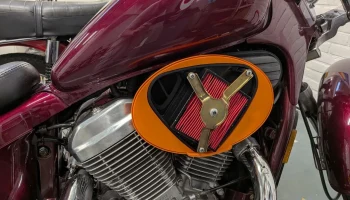

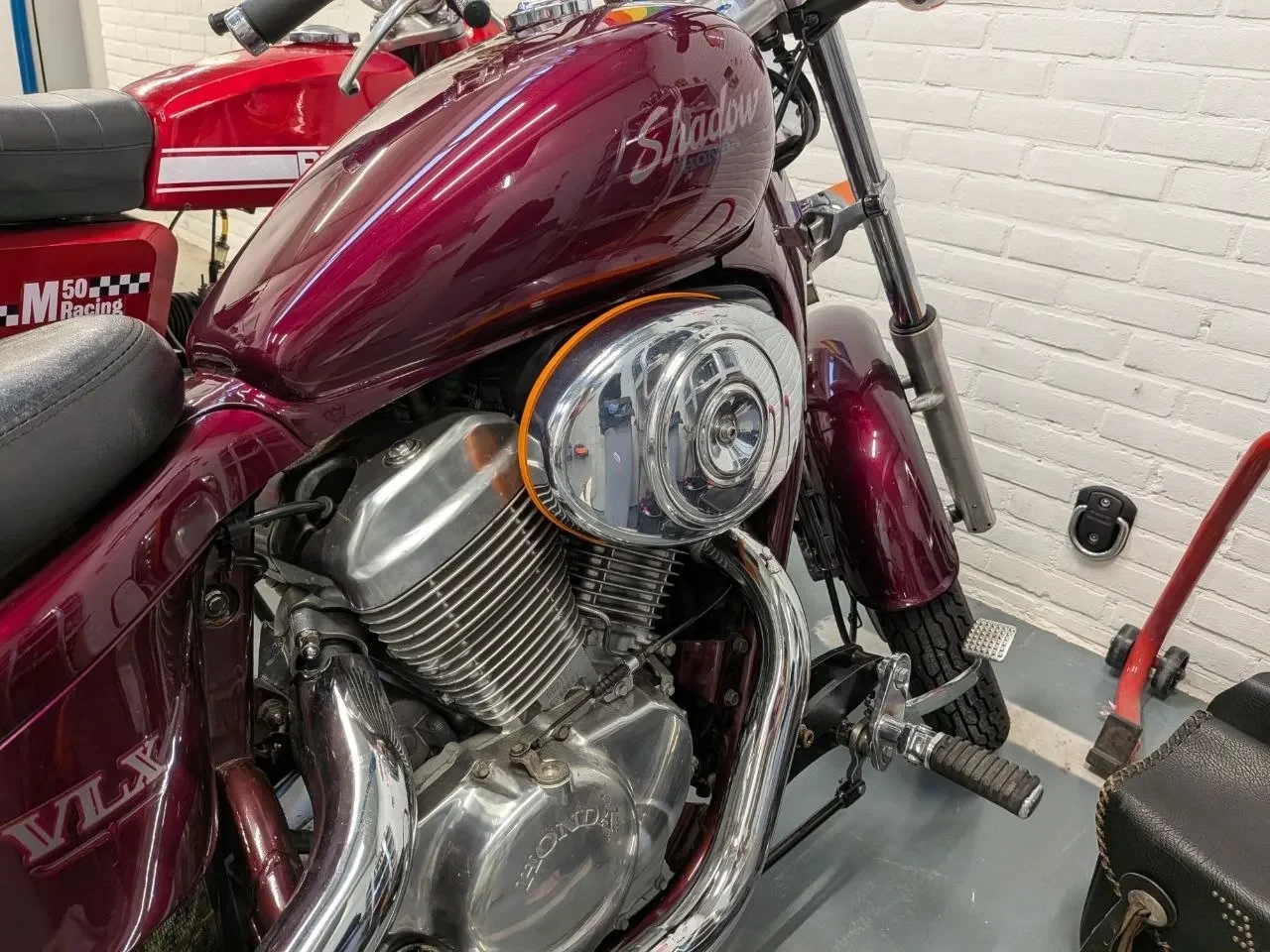

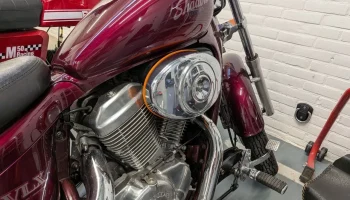

Оранжевая часть была напечатана, чтобы лучше показать ее на фотографиях.

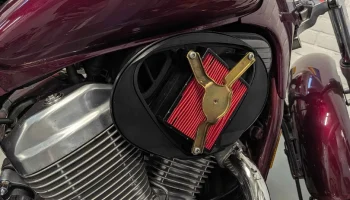

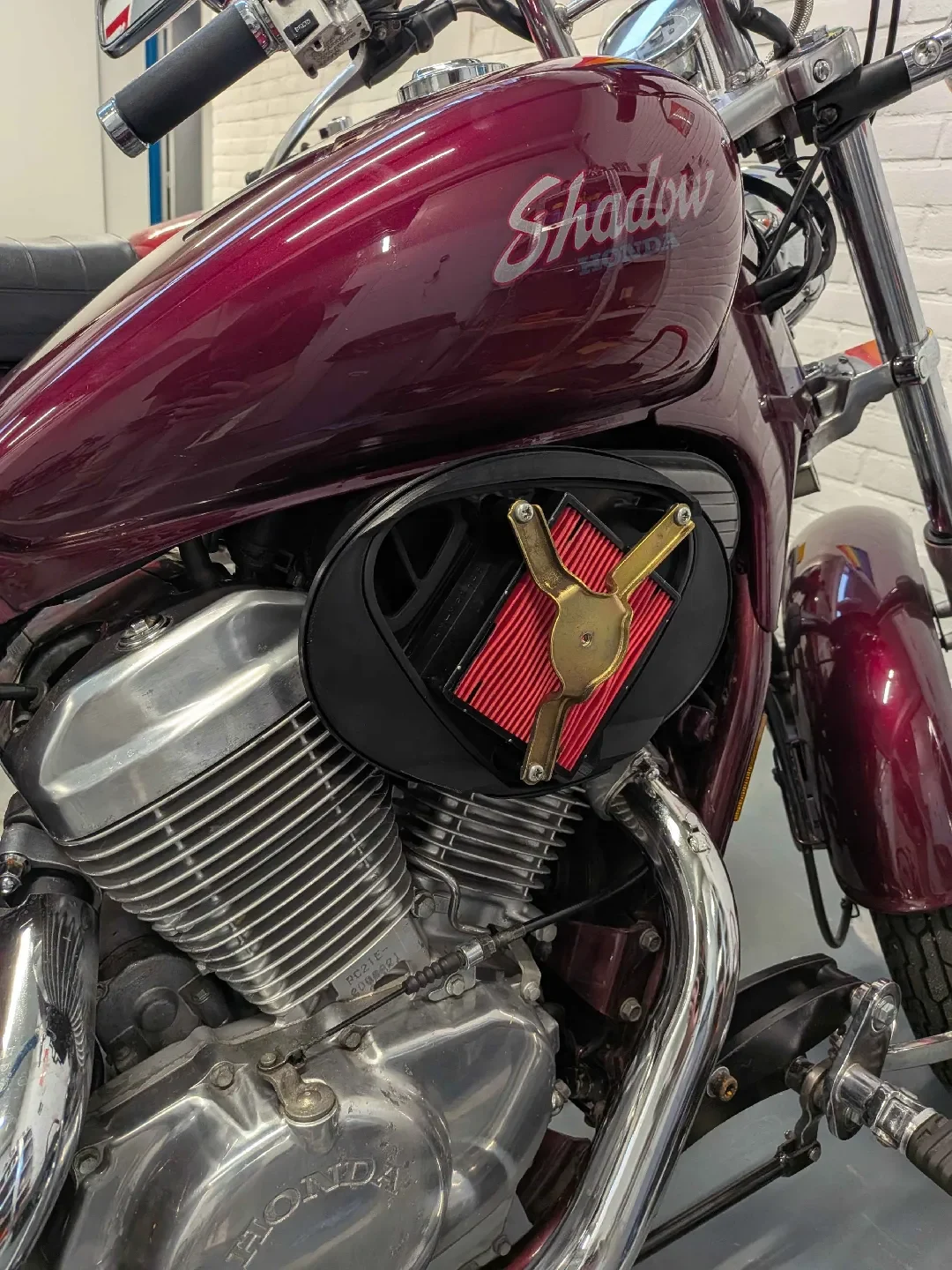

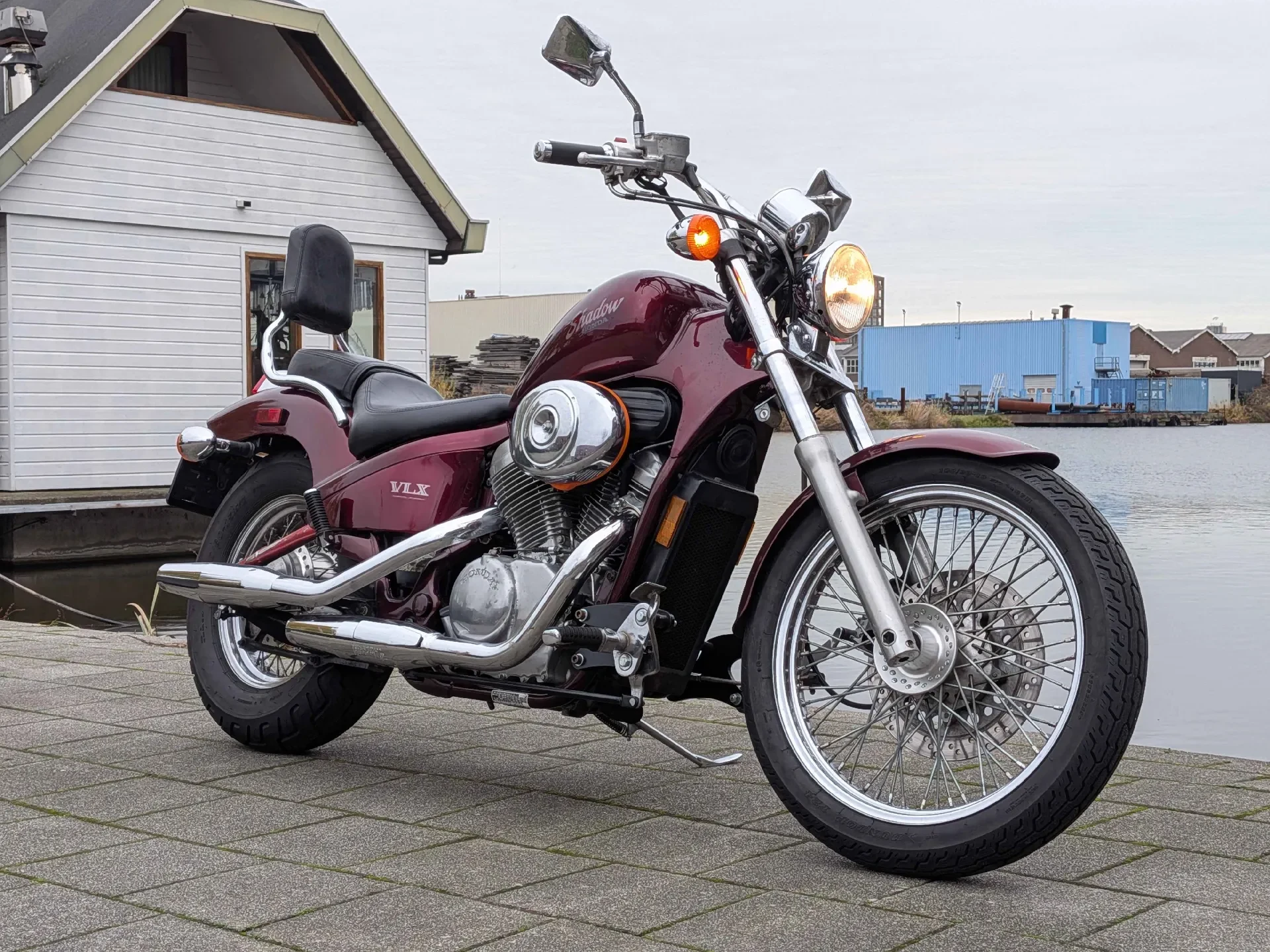

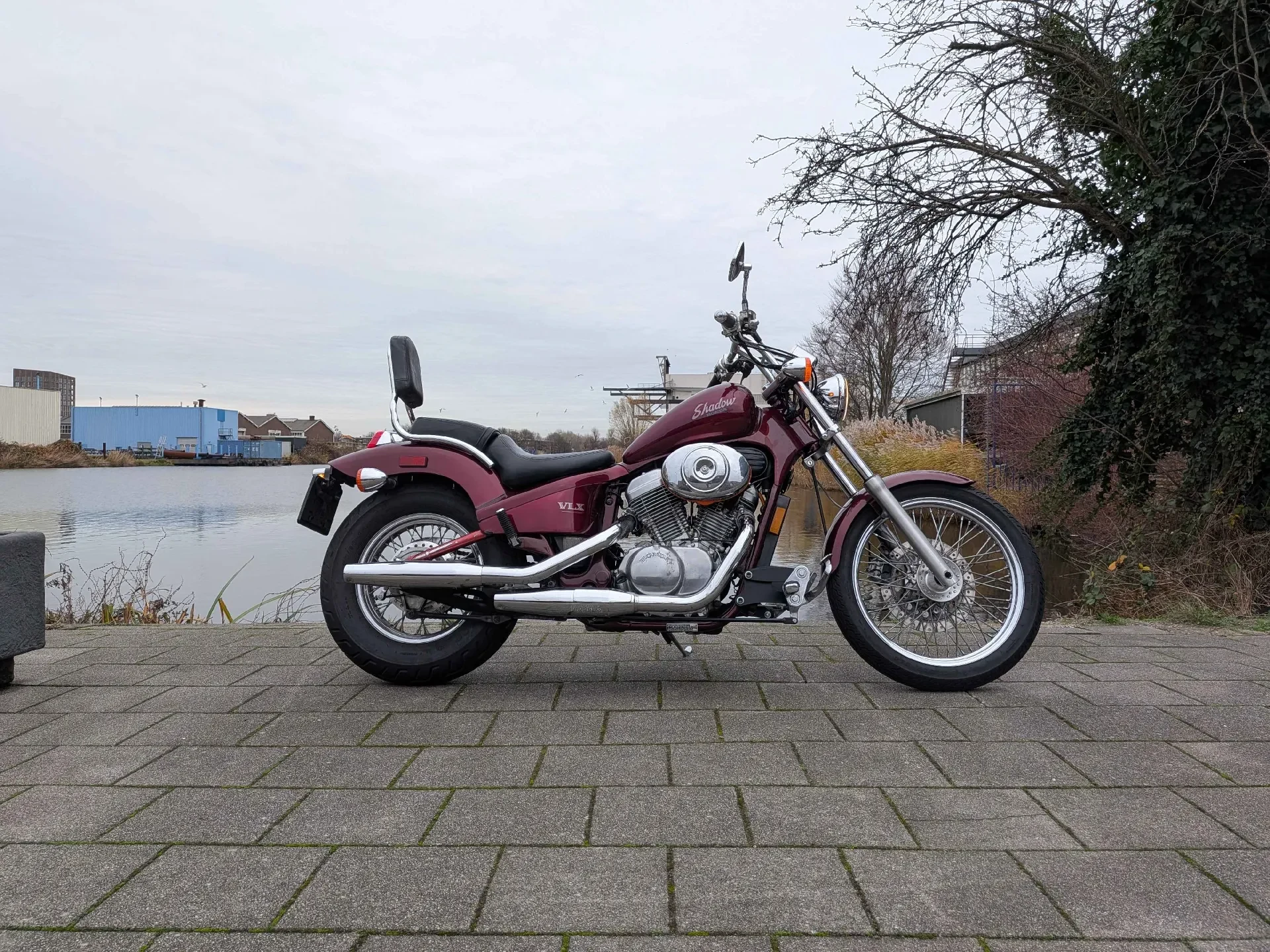

Черная часть на более поздних фотографиях была фактическим конечным результатом.

Справочные файлы
Вместе с пошаговым файлом для основного адаптера я также включил пошаговые файлы как для оригинальной воздушной коробки, так и для переходного кольца только для крышки HD.
Не стесняйтесь использовать их для адаптации других фильтров и HD к другим велосипед��м!

Настройки печати:

Я настоятельно рекомендую выбрать термостойкую нить для печати этих деталей.
Он также должен быть устойчив к ультрафиолетовому излучению из соображений долговечности, а также, на всякий случай, устойчив к бензину.
Я напечатал деталь с 6 стенками и небольшим количеством заполнения гироида + дополнительные верхний и нижний слои на всякий случай.
Не забудьте включить поддержки!

Сборка:

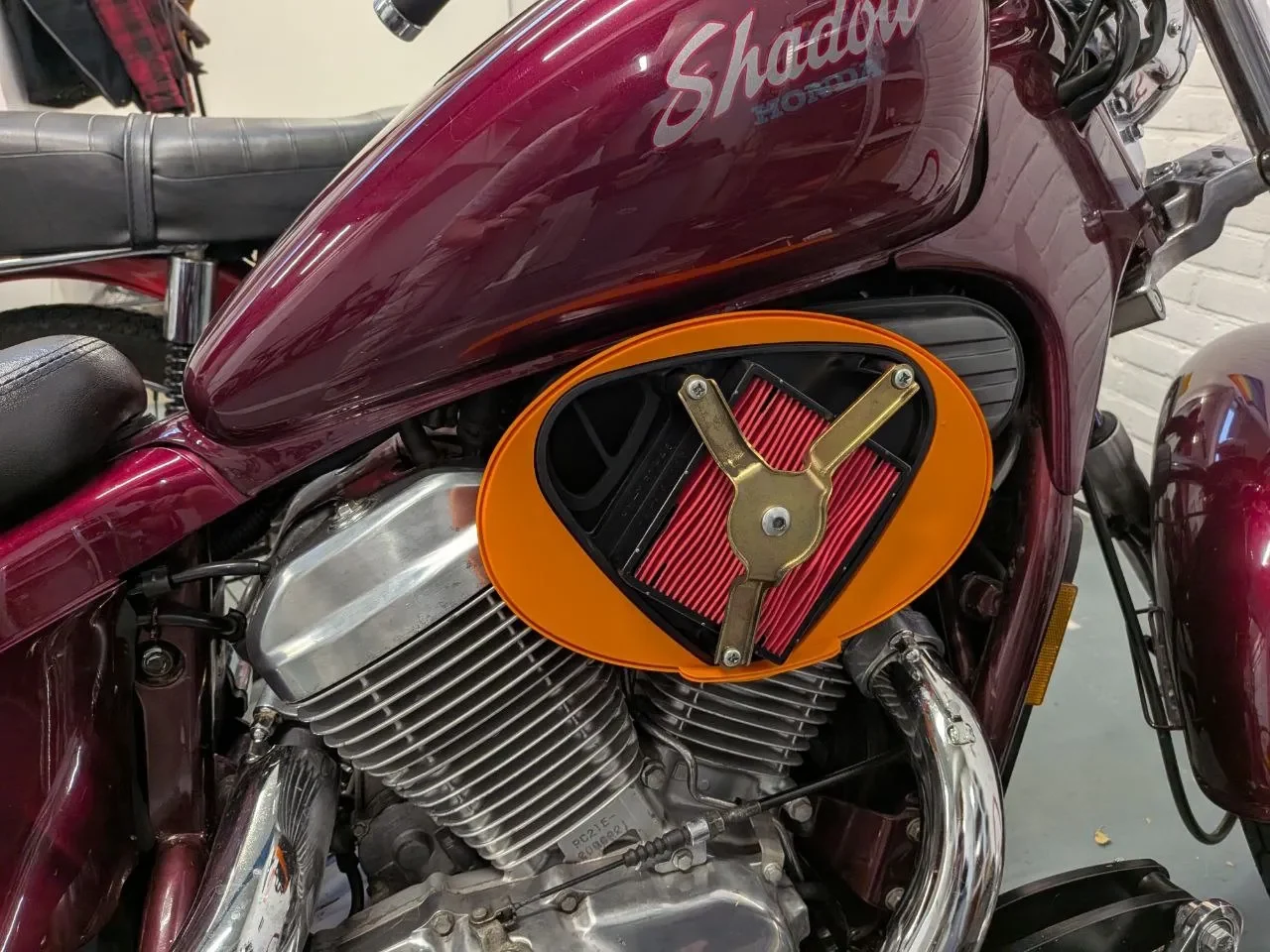

Снимите крышку и поместите адаптер туда, где обычно находится крышка.
Поместите прокладку в воздушный фильтр HD так, чтобы меньшая сторона (с выступом) была обращена к крышке HD, а более толстая сторона — к стороне двигателя.
Вставьте болт с шайбой через крышку и прокладку, выступ находится в отверстии крышки HD, чтобы адаптировать большее отверстие к M6.
Наденьте крышку HD на адаптер, убедившись, что она полностью встала на место со всех сторон.
Затягиваем болт и готово!

Отказ от ответственности:
Используйте эту часть на свой страх и риск.
