CRF1000 Africa Twin 2018 Пластина для верхней коробки Giv...

Мне нужна была пластина для установки Givi Trekker Outback на заднюю часть моего Africa Twin 2018 года, но мне не понравилось, как система Givi/Kappa работала в наборе адаптеров SR1162, поэтому я решил разработать собственную пластину и вырезать ее лазером.

Файл шага и файл DXF предоставляются для загрузки в Xometry или другую службу резки листового металла. Я заказал свой из алюминия 6082 толщиной 5 мм, но вы можете использовать и другие сплавы. У меня также есть анодирован��ое твердое покрытие. Его вырезание, анодирование и отправка для справки обошлись мне примерно в 70 евро. Примерно половина, если вы не анодируете его, что намного дешевле, чем покупать пластину Givi M8/M9 и монтажный комплект.

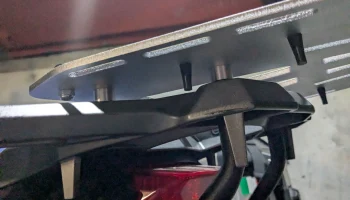

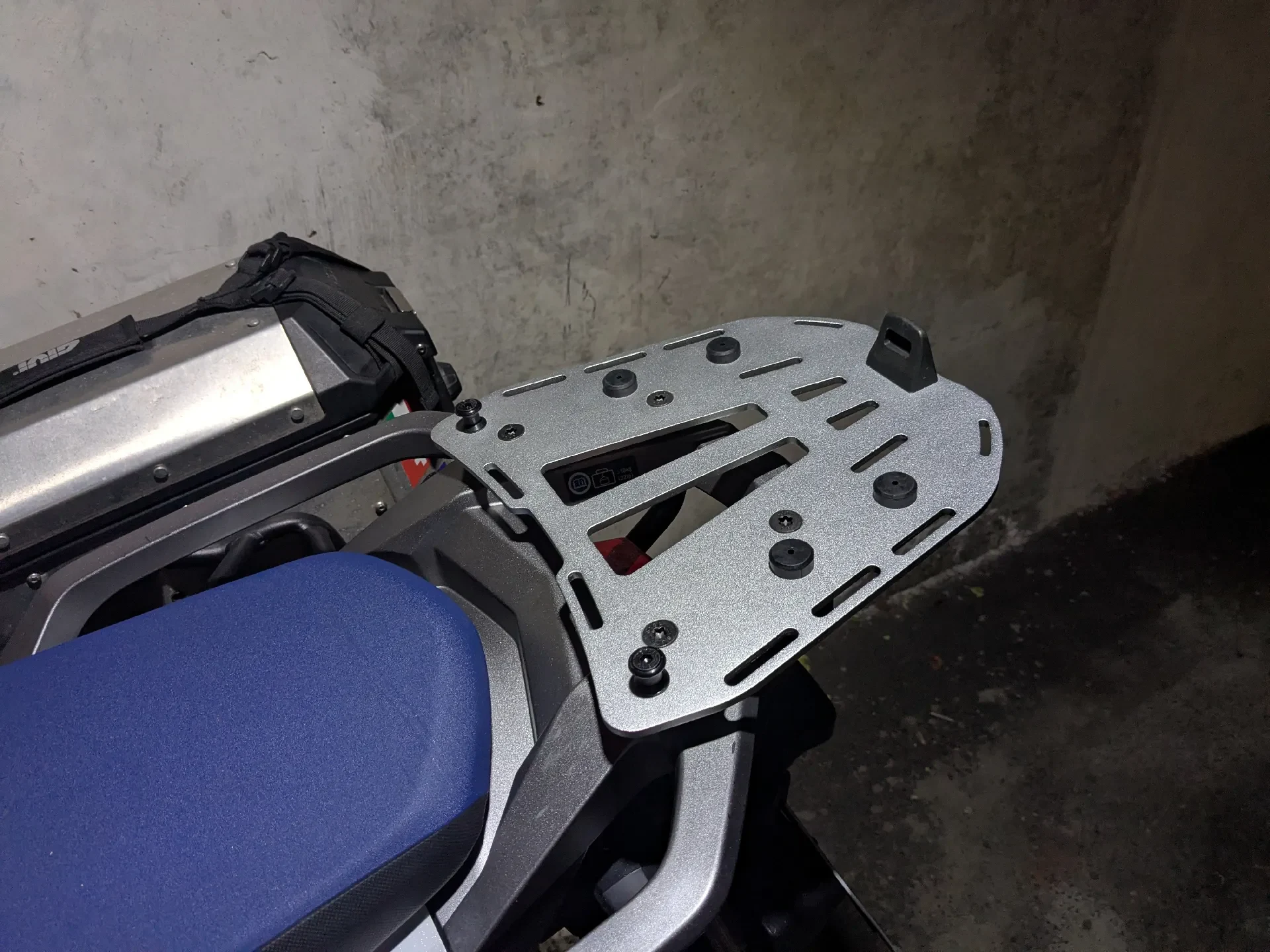

Не стесняйтесь модифицировать его для своего собственного велосипеда. Гиви и резиновые отверстия находятся в хороших местах, поэтому все, что вам нужно сделать, это настроить контур и расположение монтажных отверстий. На фотографиях должно быть четко видно, какая дырка и что. Для редактирования предоставлены файлы 2D DXF и 3D Step.

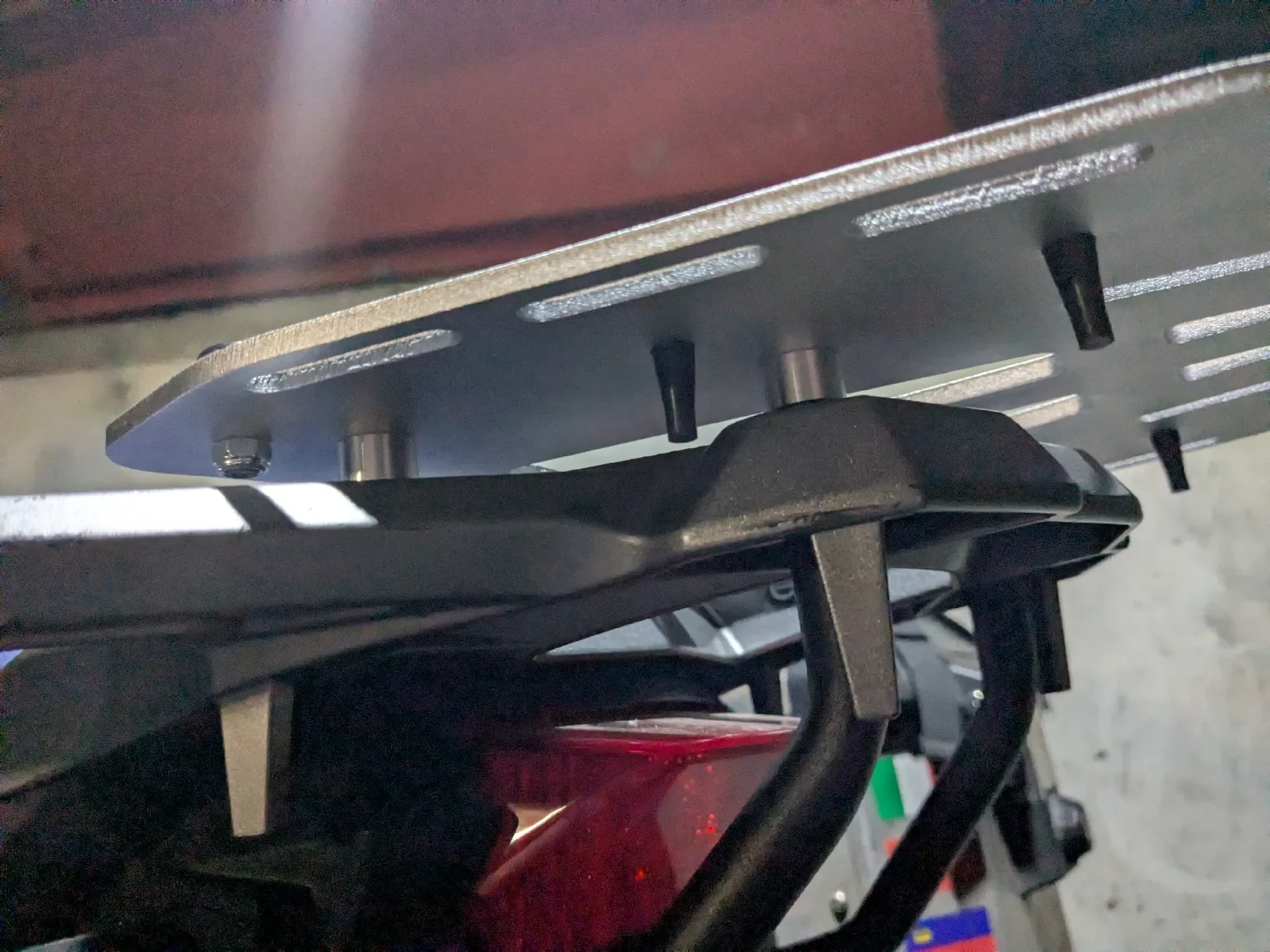

Монтажное оборудование на пластине взято из комплекта адаптера SW Motech Givi/Monokey, который я купил за 25 евро. Я также установил его на 10-миллиметровые алюминиевые проставки, чтобы можно было закрепить гайки на нижней стороне задних штифтов. Потенциально вы можете ум��ньшить эти отверстия, постучать по ним и прикрутить непосредственно к пластине, если хотите отказаться от каких-либо прокладок.

Я сам просверлил зенковку в отверстиях для основных крепежных болтов, так как при разрезании пластины это будет стоить очень дорого. На Africa Twin крепежные болты имеют размер M8, а отверстия сверлятся с помощью зенковочного сверла диаметром 16 мм.

Подходит для Africa Twins 2018 и 2019 годов.

Я понимаю, что это нишевый вариант использования, но если это даже поможет одному человеку либо получить пластину, либо получить правильное расстояние между отверстиями на пластине, которую он проектирует, это победа.

Не предназначен для 3D-печати, кроме как для проверки прилегания.
