Power Bank 4s 100 Вт USB TYPE-C

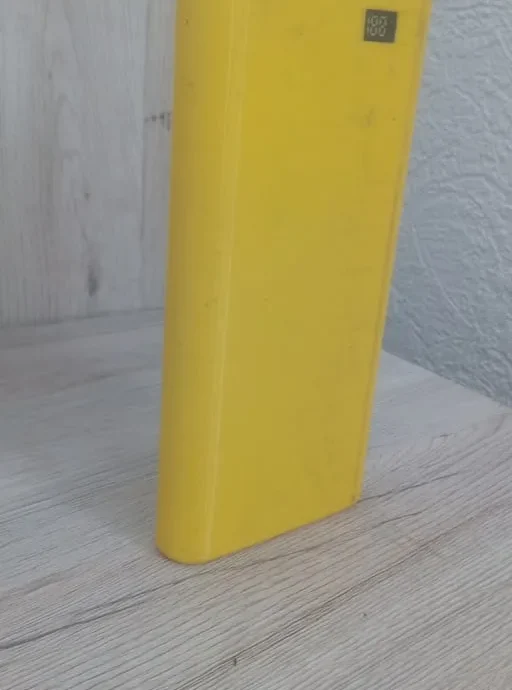

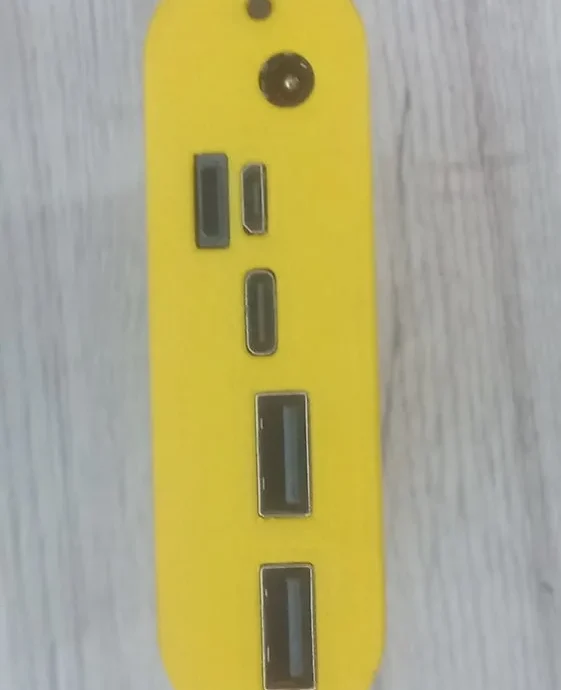

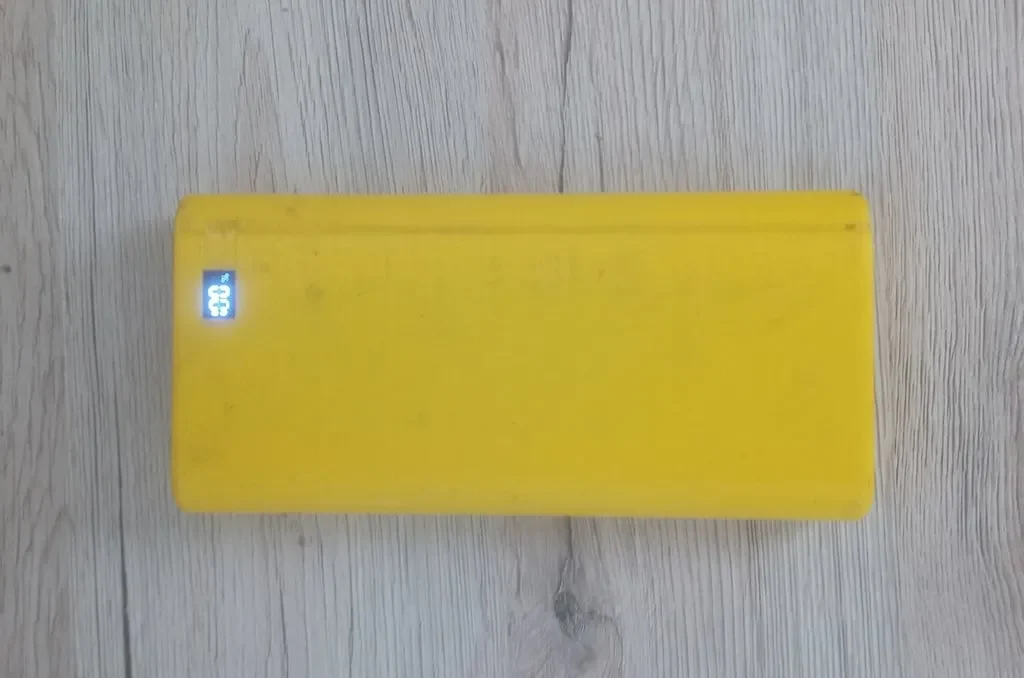

Это чехол для упаковки 4s2p и зарядной платы мощностью 100 Вт от AliExpress.

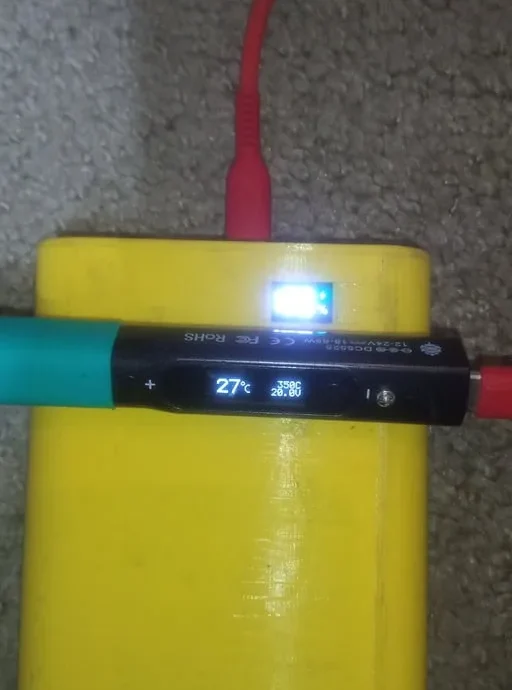

Плата банка питания хорошо работает через USBC с устройствами PINECIL и PINECIL v2 при напряжении 20 В+.

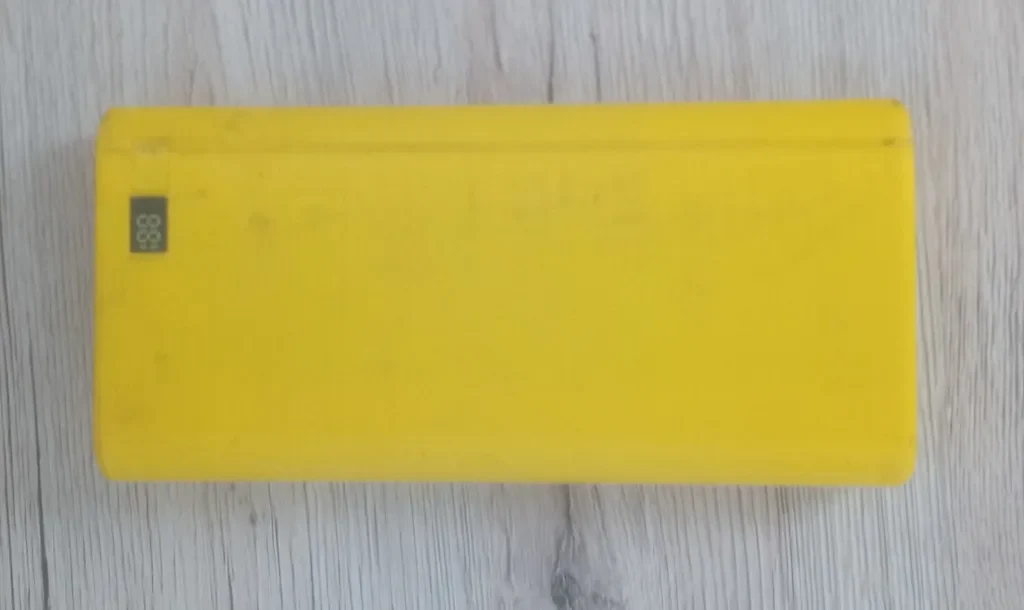

Светодиодный дисплей был отпаян от печатной платы и приклеен к корпусу на удлинителях. (AWG30)

Резистор, отвечающий за количество мАч, также изменен согласно рекомендациям производителя (8000мАч это 10к — 8000÷0,8+10000Ом).

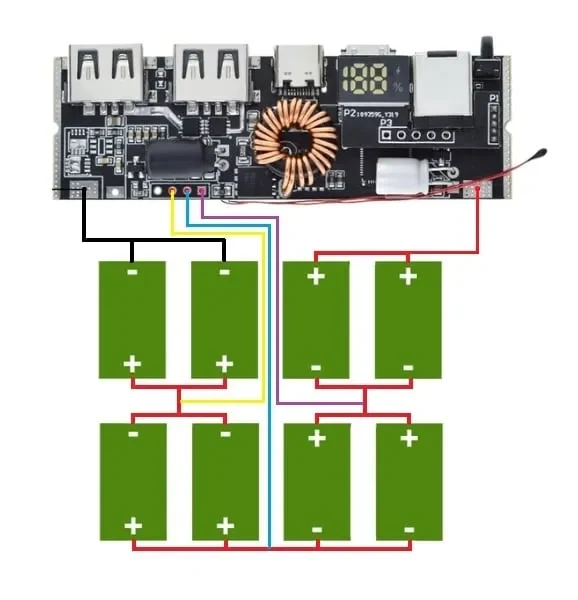

Схема подключения

Соединение ячеек никелевой полоской 0,25 мм.

Основное соединение + и — силиконовый кабель AWG14

Кабели для подключения балансира AWG24

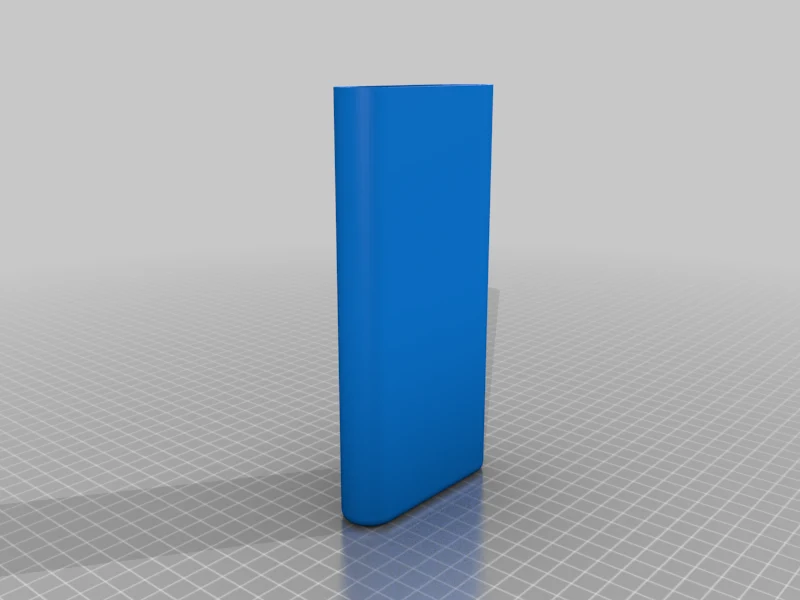

Корпус напечатан с разрешением 0,2 мм, заполнение 15 %,

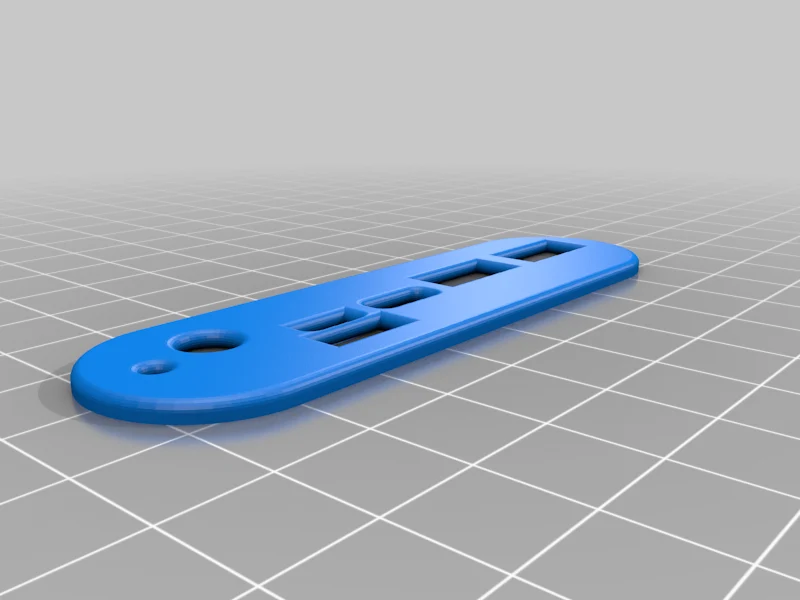

крышка в разрешении 0,12, заливка 100%.

Все в обычном PLA.

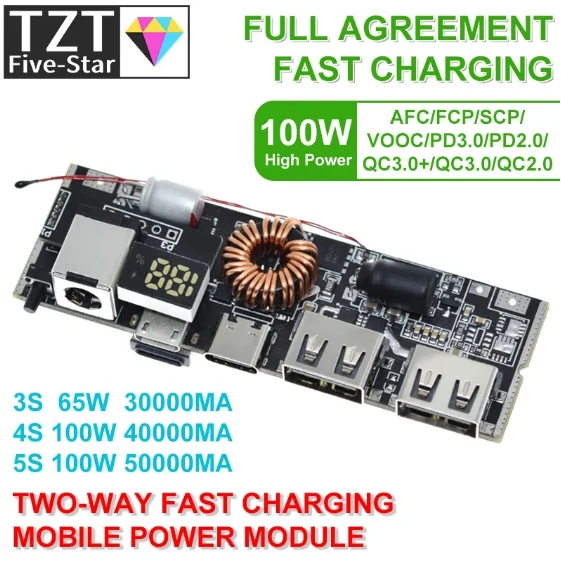

Ссылка на зарядную плату: https://www.aliexpress.com/item/1005004645663172.html?spm=a2g0o.order_list.order_list_main.141.52e91c24foiV6z&gatewayAdapt=glo2pol

(QC4.0 QC3.0 LED Dual USB PD Fast Charge 5A 100W Micro/Type-C USB Mobile Power Bank 18650 Зарядный модуль с защитой от температуры)

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Поддерживает:

Да

Разрешение:

0,2 — 0,12

Заполнение:

15% — 100%

Нить:

123-3Д ПЛА
