Тестер натяжения ремня с использованием циферблатного индика

Этот измеритель измеряет смещение ремня при приложении силы для определения натяжения этого ремня. Используя пролет 30 мм или 50 мм для поддержки ремня и циферблатный индикатор для нажатия посередине опор, натяжение ремня можно рассчитать на основе диаграммы вектора основной силы ремня, нажимаемого на две ножки в качестве опор.

Натяжение = (Размах х Сила) / (4 х Отклонение)

Рекомендуемое натяжение ремня GT2 составляет 111 Н для ремня шириной 1 дюйм, для ремня шириной 6 мм это натяжение будет уменьшено до 26 Н.

Еще одна рекомендация: «Гейтс, создатель ремня GT2, рекомендует натяжение от 6 до 8 фунтов при использовании ремня GT2 шириной 6 мм для регистрации, как в принтере». От 6 до 8 фунтов — это от 27 до 36 Н для ремня толщиной 6 мм.

например (работаю в подразделениях МКС)

Диапазон 50 мм для более широкого тестера составляет 0,05 м,
Отклонение 0,7 мм, считанное с помощью DT, составляет 0,0007 м.
Груз массой 150 г, вызывающий отклонение, приложит силу 0,15 кг x 9,8 = 1,47 Н.

Использование этих значений в приведенном выше уравнении для определения натяжения ремня.

Натяжение = (0,05 х 1,47) / (4 х 0,0007) = 26,25 Н

Использование тестера

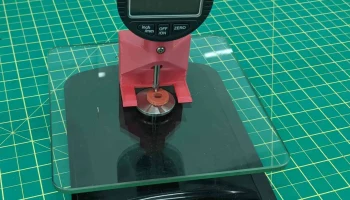

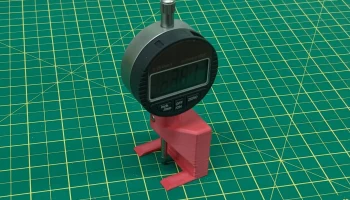

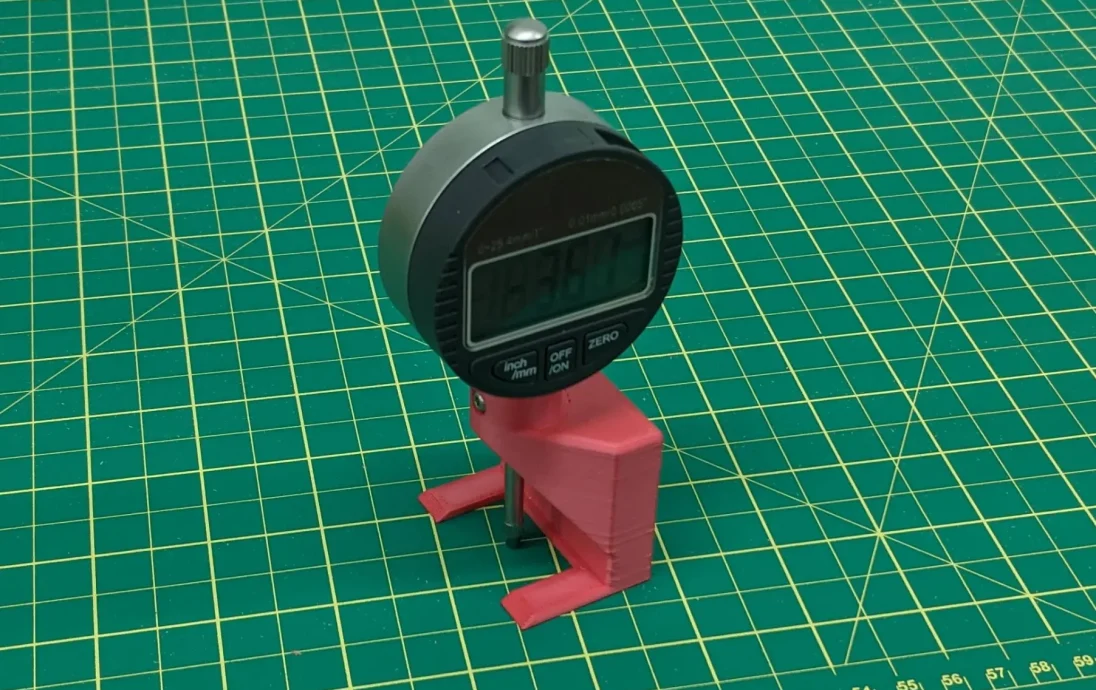

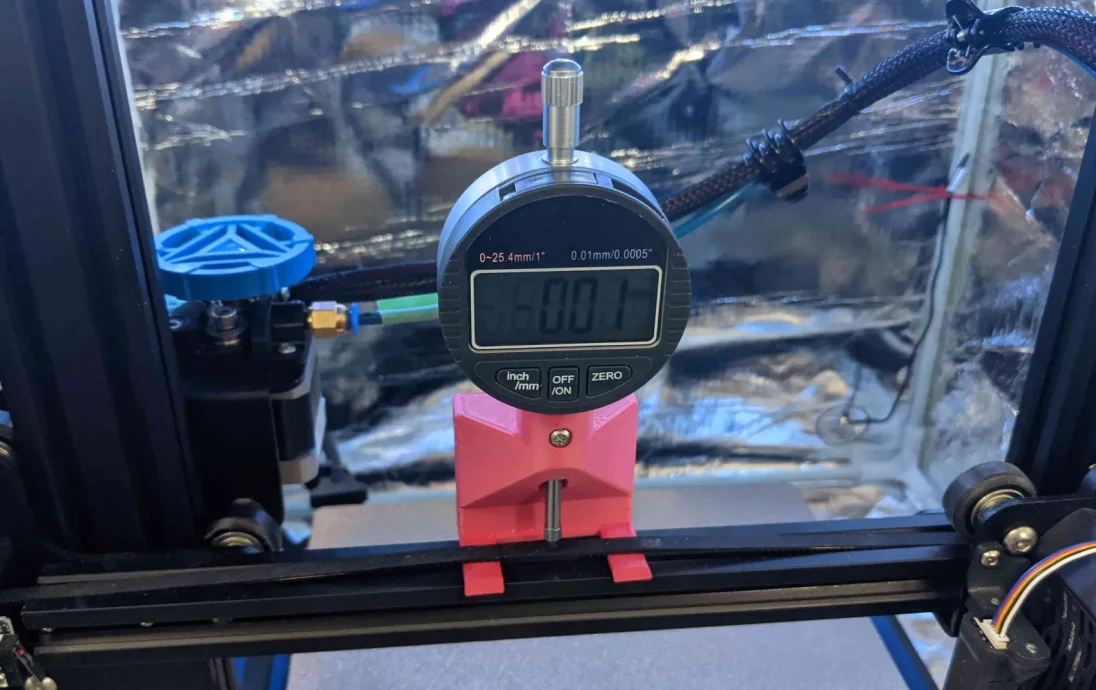

Соберите DTI в держатель так, чтобы тестовый конец находился примерно на той же высоте, что и верхняя поверхность ножек. Для крепления DTI можно использовать винт диаметром 3 мм, но у меня он был достаточно затянут и без винта.
Переместите голову или кровать так, чтобы обнажилась длинная часть ремня.
Поднимите ремень и вставьте две ножки под ремень одновременно с подъемом датчика DTI, чтобы он надавил на ремень, когда он находится в нужном положении.

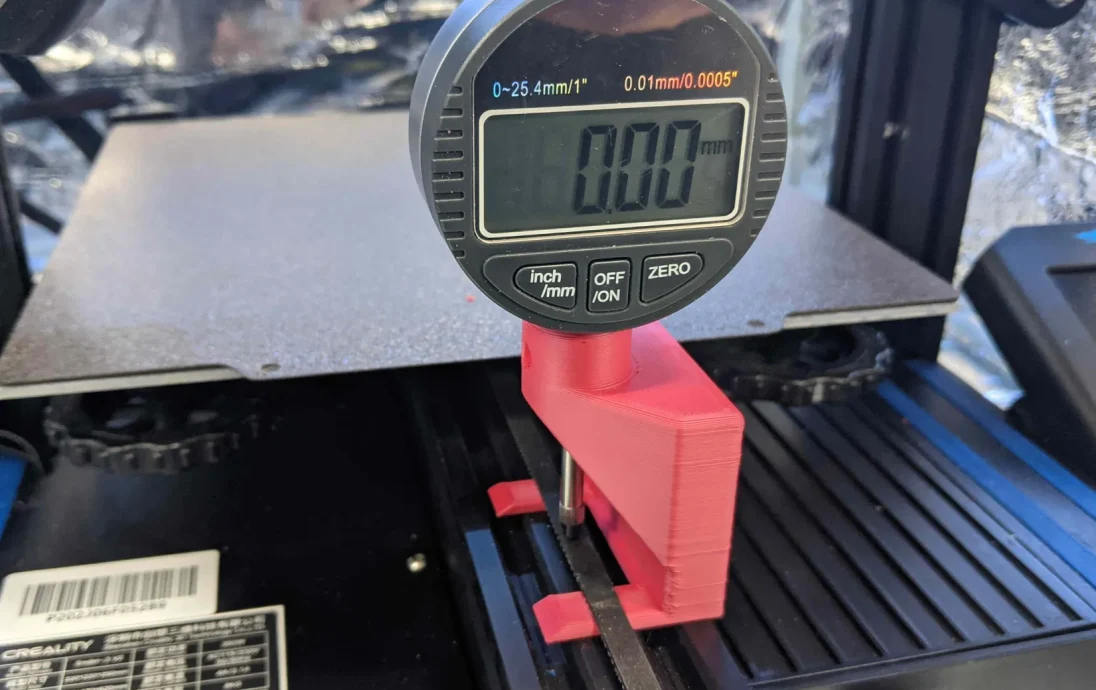

Обнулите DTI, когда ремень находится на месте.
Добавьте груз к верхней части подвижного зонда DTI, я использовал груз весом 150 г, который вдавил ремень примерно на 0,4 мм.

Измерение тестером: -Мои первые попытки этого измерения и для моего принтера натяжение составляло 28 Н и 18 Н для ремней шириной 5,7 мм.

Сравнивая показания с несколькими гирями и нейлоновой веревкой вместо ремня, я обнаружил, что измерение на 10-20 % превышает правильное значение (оно выше ожидаемого).

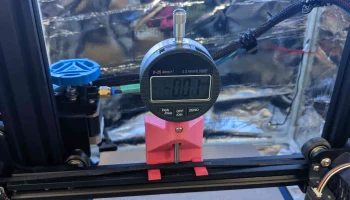

Я также протестировал груз, прикрепленный к регулировке натяжения оси Y моего Ender 3V2. Большие веса дают меньшую ошибку, поэтому по мере приближения к желаемому натяжению ошибка будет меньше. Вероятным виновником является трение, не позволяющее ему пройти всю дистанцию при приложении веса. Сопротивление ремня изгибу также снижает точность показаний. Из измерений я знаю, что при использовании широкого держателя мне нужно увидеть отклонение в 0,7 мм при приложении к плунжеру DTI груза массой 150 г при натяжении ремня 21 Н.

Проверив некоторые коммерческие счетчики, мне показалось, что они калибруются по ширине и материалу ленты, в некоторых из них встроен выбор типов лент, встроенных в счетчик.

Дайте мне знать, если вы считаете, что его можно улучшить или, что еще лучше, сделать свой собственный ремикс.

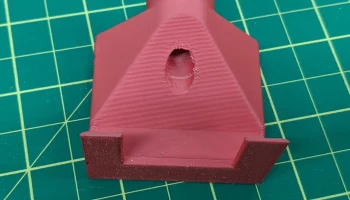

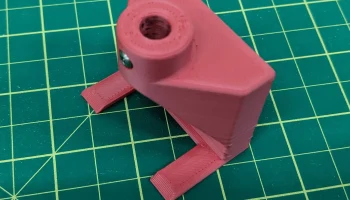

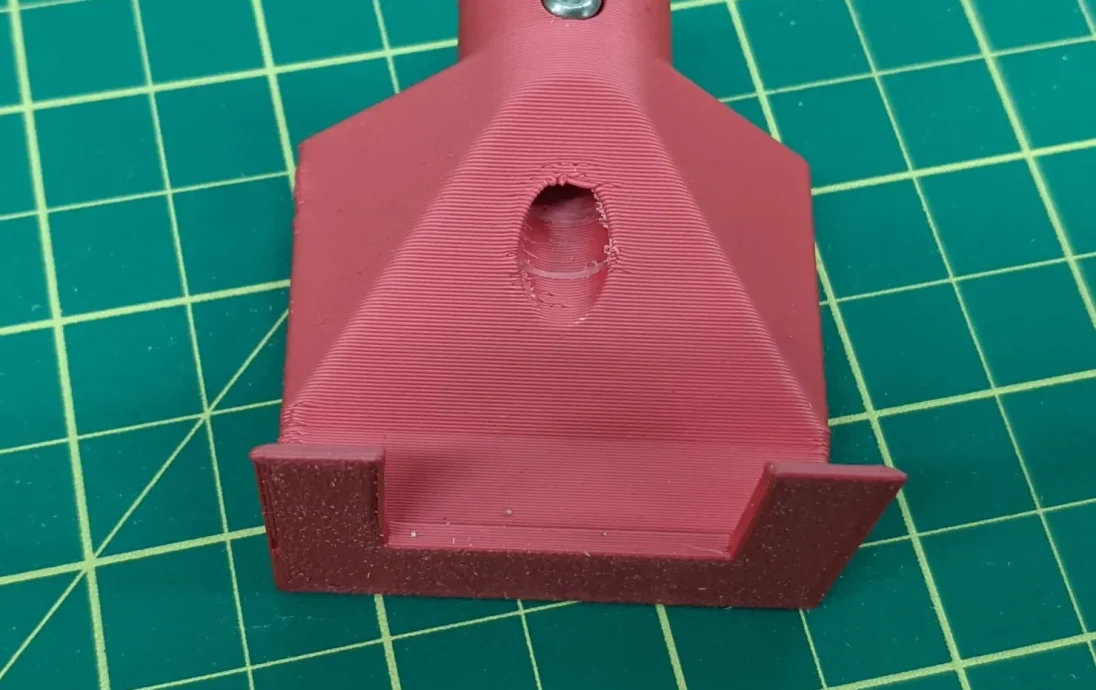

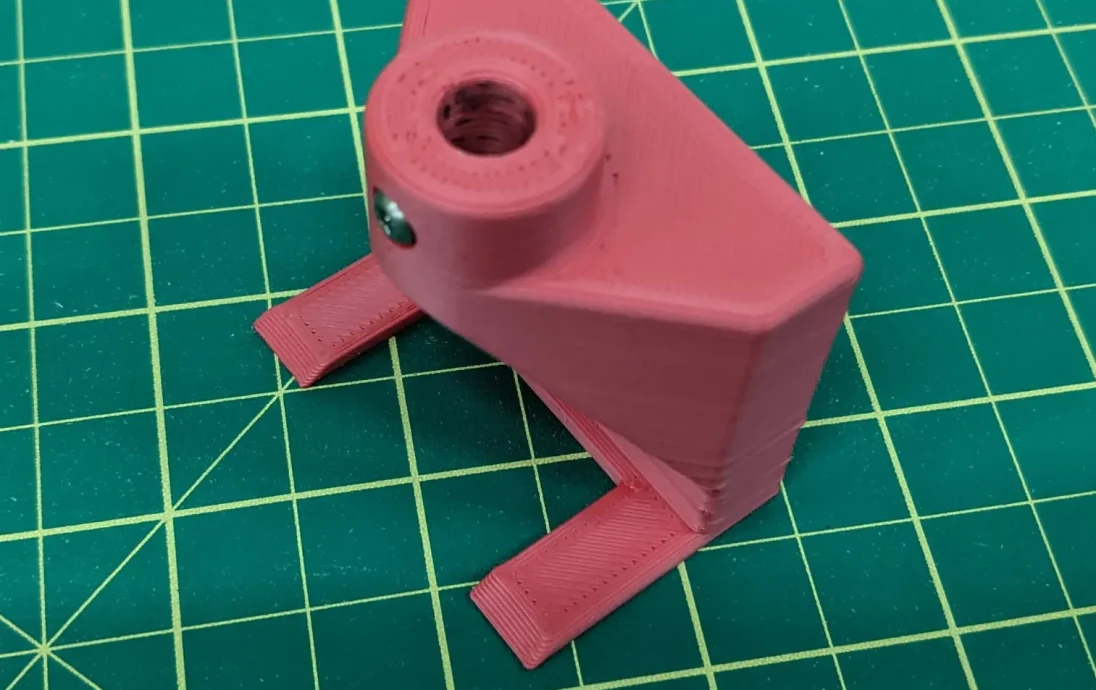

Я старался сделать его компактным, учитывая небольшие размеры, доступные на 3D-принтере. Я добавил «широкую» версию, если у вас есть место. Также добавлен наконечник для датчика DTI, чтобы он контактировал по всей ширине ремня, что на самом деле не требуется.

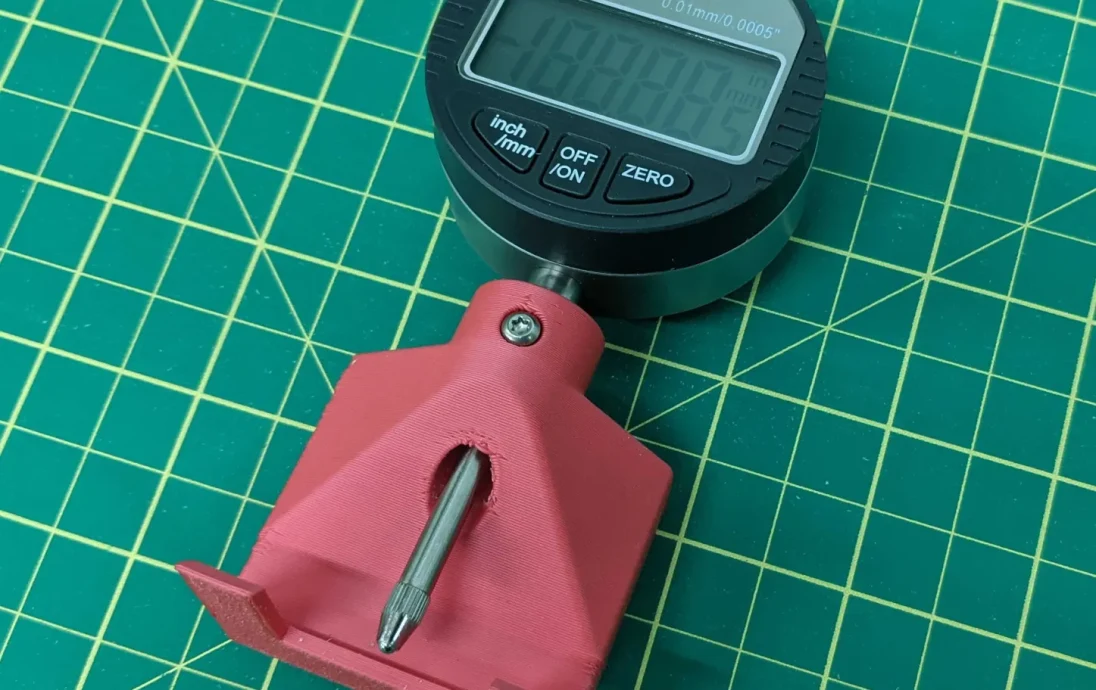

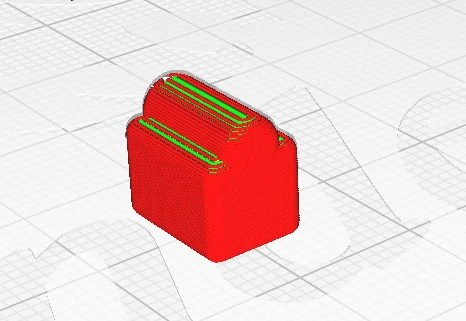

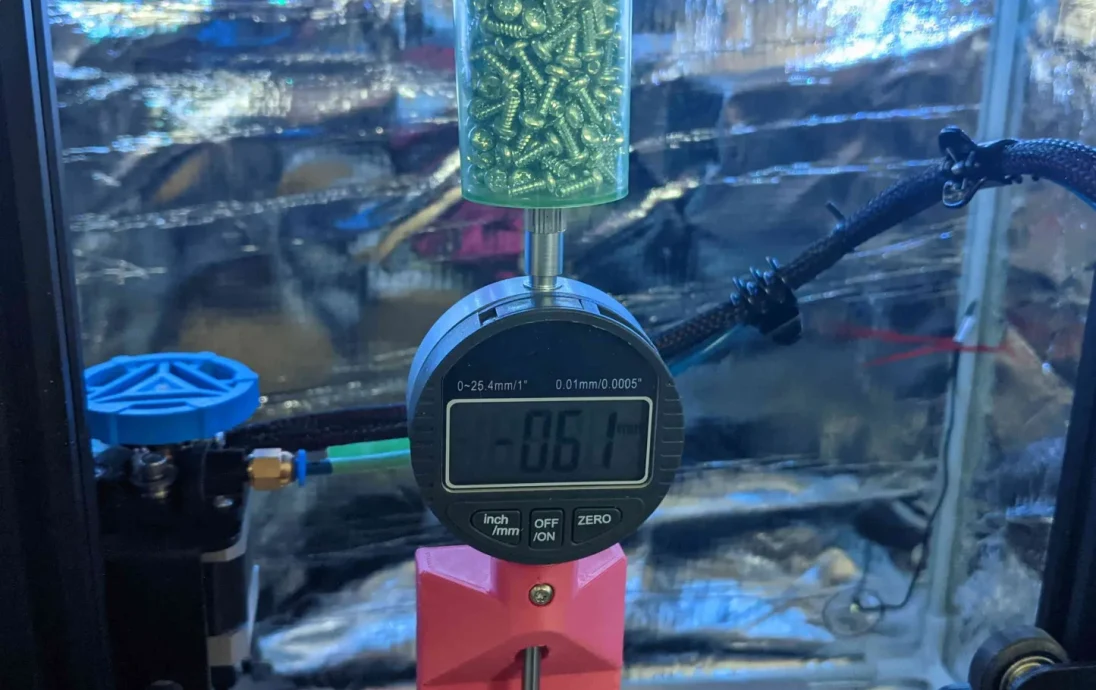

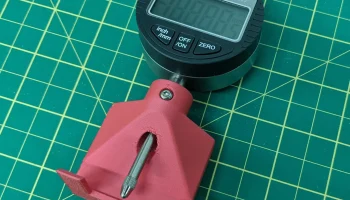

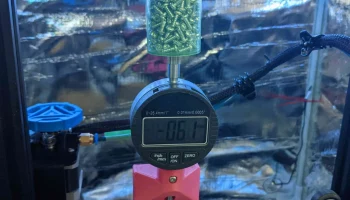

Улучшение/ремикс было бы лучшей системой увеличения веса верхней части DTI. Я добавил «колпачок», который надевается на поршень DTI, а с по��ощью резьбового отверстия ¼ дюйма x 20 вы можете добавить свой собственный дизайн, чтобы удерживать груз. Я показал 2 примера, которые использовал, и старый патрон, который весит 227 г и вызывает отклонение 1,26 мм. Чашку с винтами можно отрегулировать под любой вес, показан вес 150 г.

Измеритель натяжения Prusament выглядит хорошей альтернативой, но он предоставляет только g-код и требует использования определенной нити — все вполне разумно, если вы хотите повторяемых результатов. Том Андерсон сделал один и включил файлы Fusion360. Это работает, но вы можете откалибровать его самостоятельно. Чип подскажет, как калибровать. Мой читает немного низко, но ненамного.

Недавно я искал «индикатор натяжения ремня» и нашел на Thingiverse несколько 3D-проектов, в частности:

Э��от от kferic выглядит похоже, хотя они не дают никаких объяснений. Я думаю, что они используют пружину DTI для создания силы отклонения.
