Прочный корпус для индикатора циферблата - DTI........

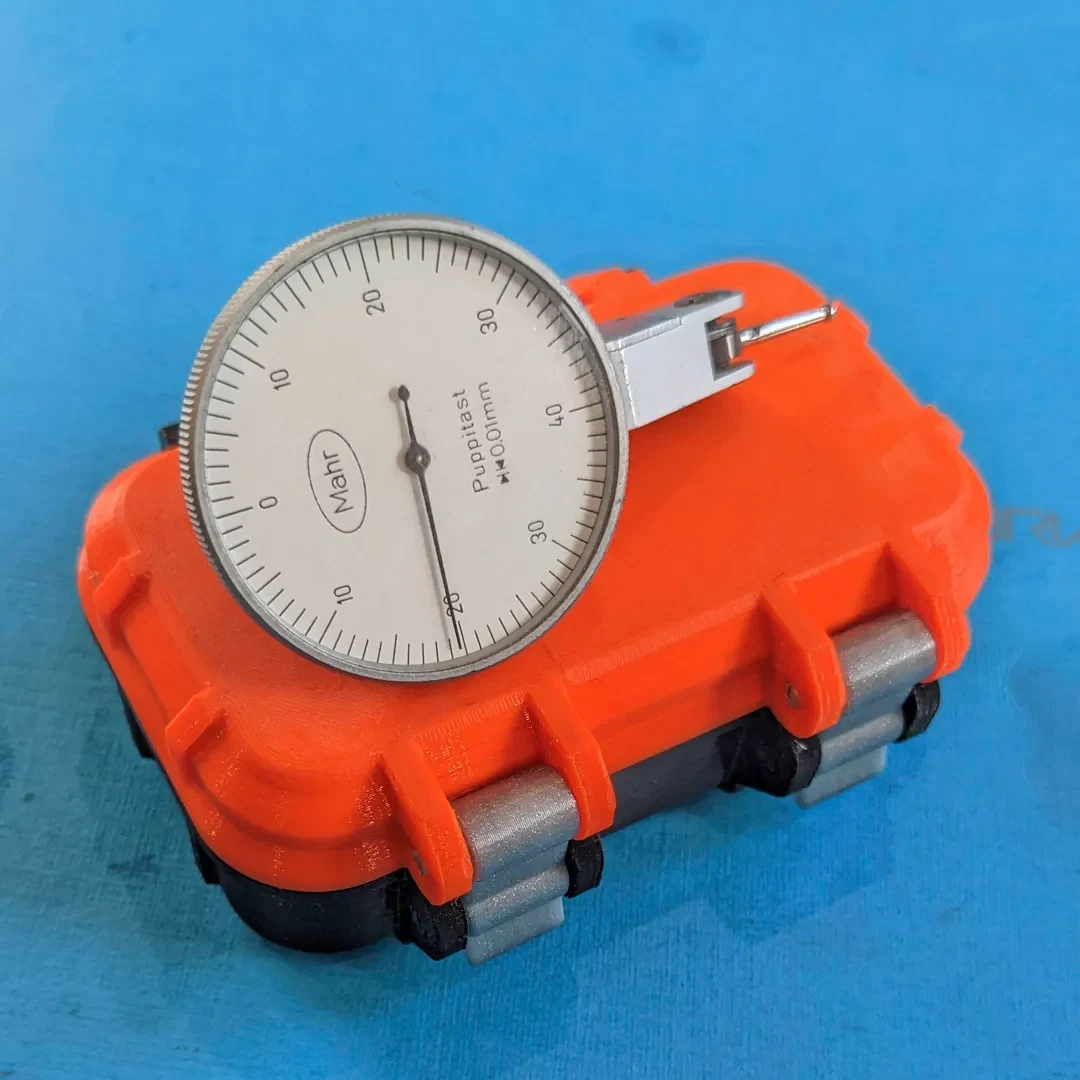

Это прочный корпус, предназначенный для защиты индикатора проверки шкалы (DTI), основанного на «Rugged Box v2» от Whity, который, в свою очередь, был основан на «параметрическом ящике для инструментов» от Yanev.

Весь корпус крошечный, всего 92х67х33 мм, этого достаточно для одного небольшого DTI.

Краткое изложение основных изменений по сравнению с оригинальными блестящими проектами Уити и Яни:

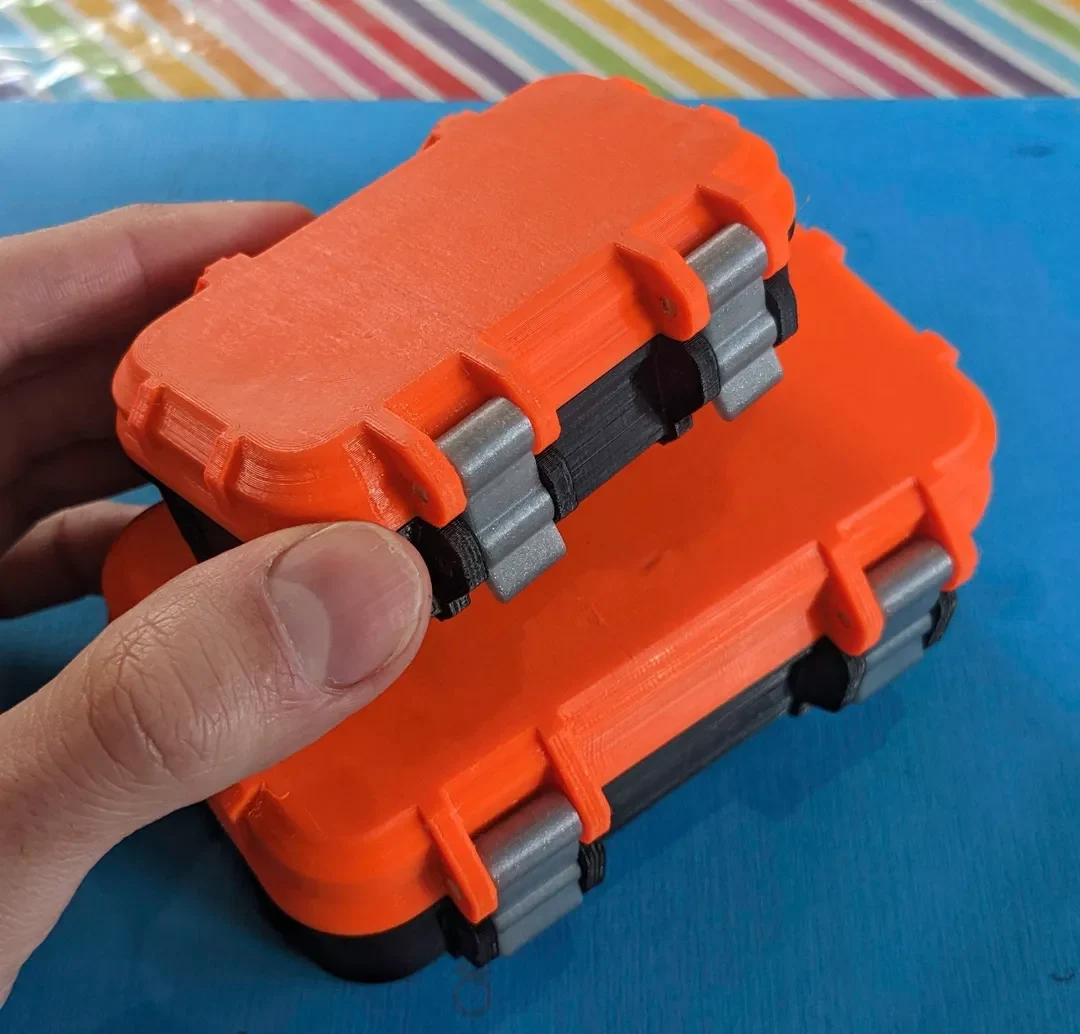

Уменьшите всю модель так, чтобы она была меньше, чем позволяли предыдущие параметрически�� настройки.
Заменил металлические винты на бамбуковые стержни (и сделал все отверстия одинакового размера).

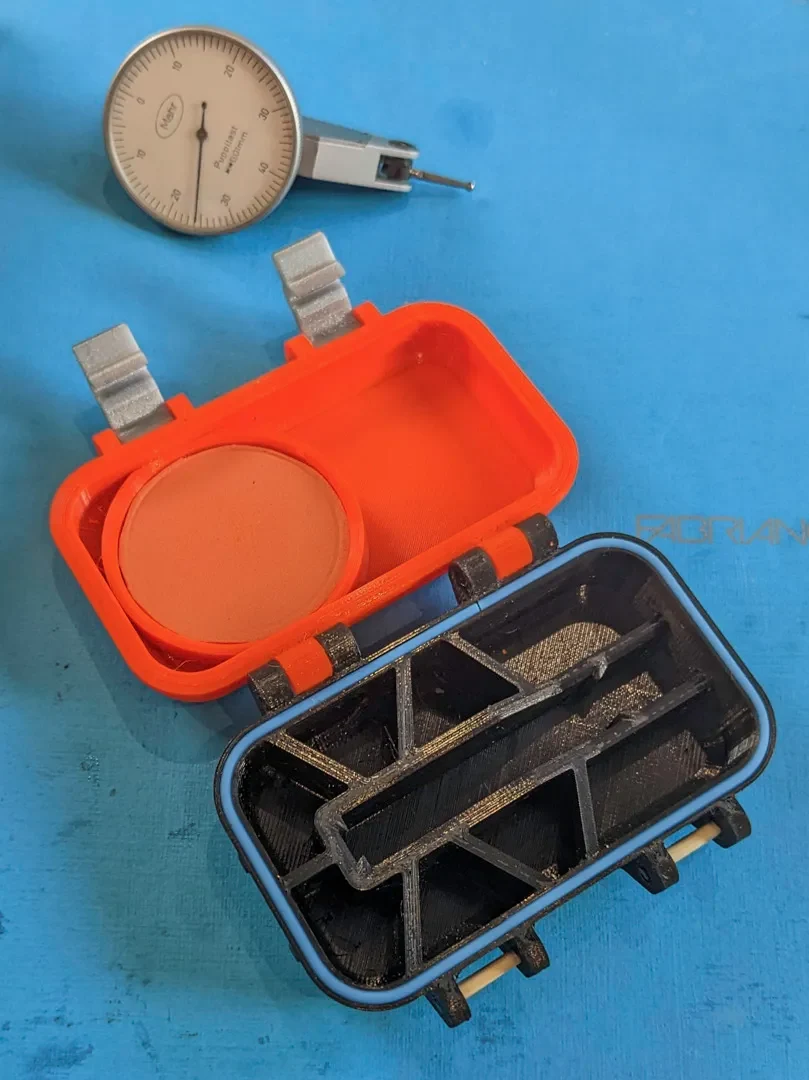

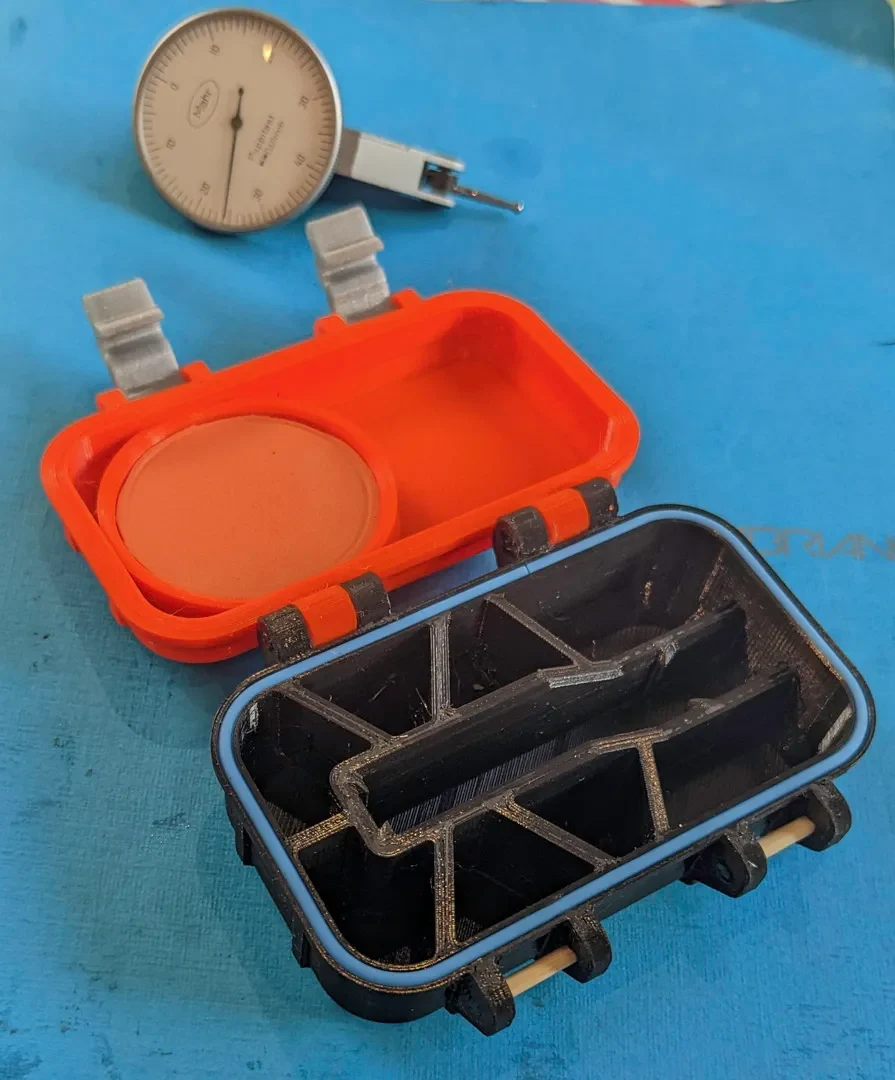

Создав все внутренние компоненты для удержания DTI «ласточкиным хвостом», вам может потребоваться изменить функции в конце дерева истории, чтобы ваш DTI соответствовал, или откатить их назад, если вам просто нужен пустой ящик.
Более прочные петли.
Перестроена и упрощена вся модель Fusion360. — не все изменения являются улучшениями!.. Я использовал этот проект для изучения Fusion 360.
Множество небольших косметических изменений в защелках и ребрах, чтобы они работали так мало.

Инструкции по сборке

Я печатал в PETG с заполнением 50%. Поддержка включена, помогает держать отверстия круглыми.

Я заменил все винты на бамбуковые шампуры — м��и диаметром около 2,9 мм, это отлично сработало при посадке с натягом, некоторые — 3 мм, некоторые — 3,2 мм, так что вы можете сначала достать шампуры и изменить размер отверстия. Вставьте шампур в отверстия шарнира и защелки и обрежьте его заподлицо с помощью бокорезов.

Покрасьте кончики шампуров фломастером и для закрепления нанесите каплю суперклея.

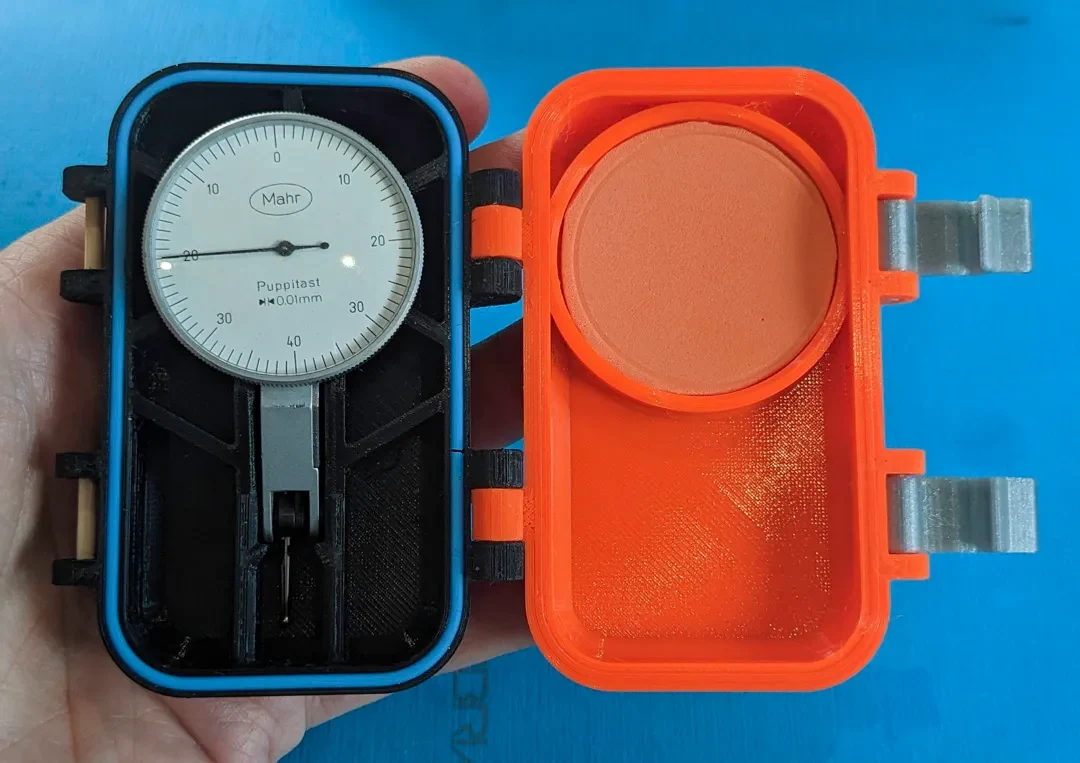

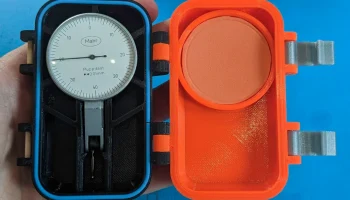

Вырежьте диск из пенопласта толщиной 1 мм, чтобы защитить линзу DTI.

Необязательно: вставьте в паз немного силикона диаметром 1,75 мм, чтобы скальпелем обрезать уплотнительное кольцо до нужной длины.
