Роботы HP | Отто Стартер

Arduino и пр.

Источник:

www.printables.com

Создайте и запрограммируйте симпатичного модульного робота, который сделает изучение технологий увлекательным и доступным. С Otto каждый может изучить креативный дизайн, 3D-печать, механику, электронику, инженерное дело и программирование — никакой предварительный опыт не требуется. Расширяйте свои возможности в любое время с помощью растущей экосистемы модулей и аксессуаров.

Большинство программируемых роботов скрывают, как они работают. Отто делает обратное. Он приглашает вас открыть его, понять и изобрести заново. Собирая и настраивая своего робота, вы узнаете, как работают настоящие технологии изнутри, поощряя изобретательное мышление, решение проблем и практические открытия.

СОЗДАЙТЕ своего робота: распечатывайте детали, выбирайте цвета, добавляйте аксессуары и сделайте его уникальным. Мы настоятельно рекомендуем Makers Empire; бесплатный, удобный для новичков и идеально подходящий для начала работы. Или скопируйте и переделайте эту модель Tinkercad.

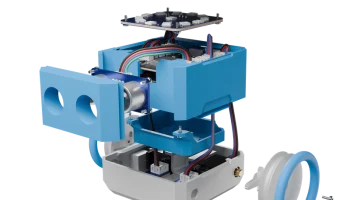

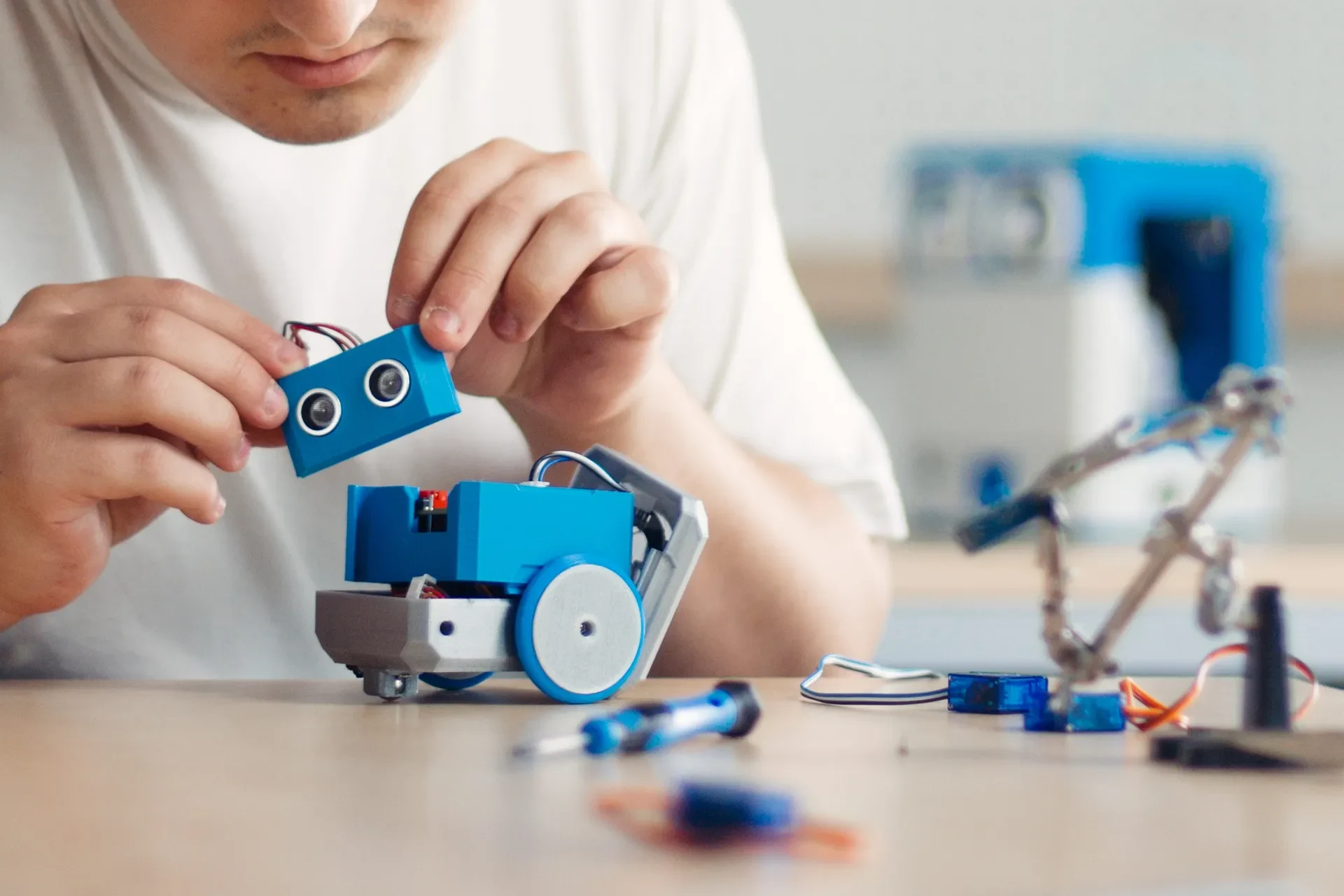

ПОДКЛЮЧИТЕ электронику и механические компоненты, а затем взаимодействуйте с датчиками и исполнительными механизмами.

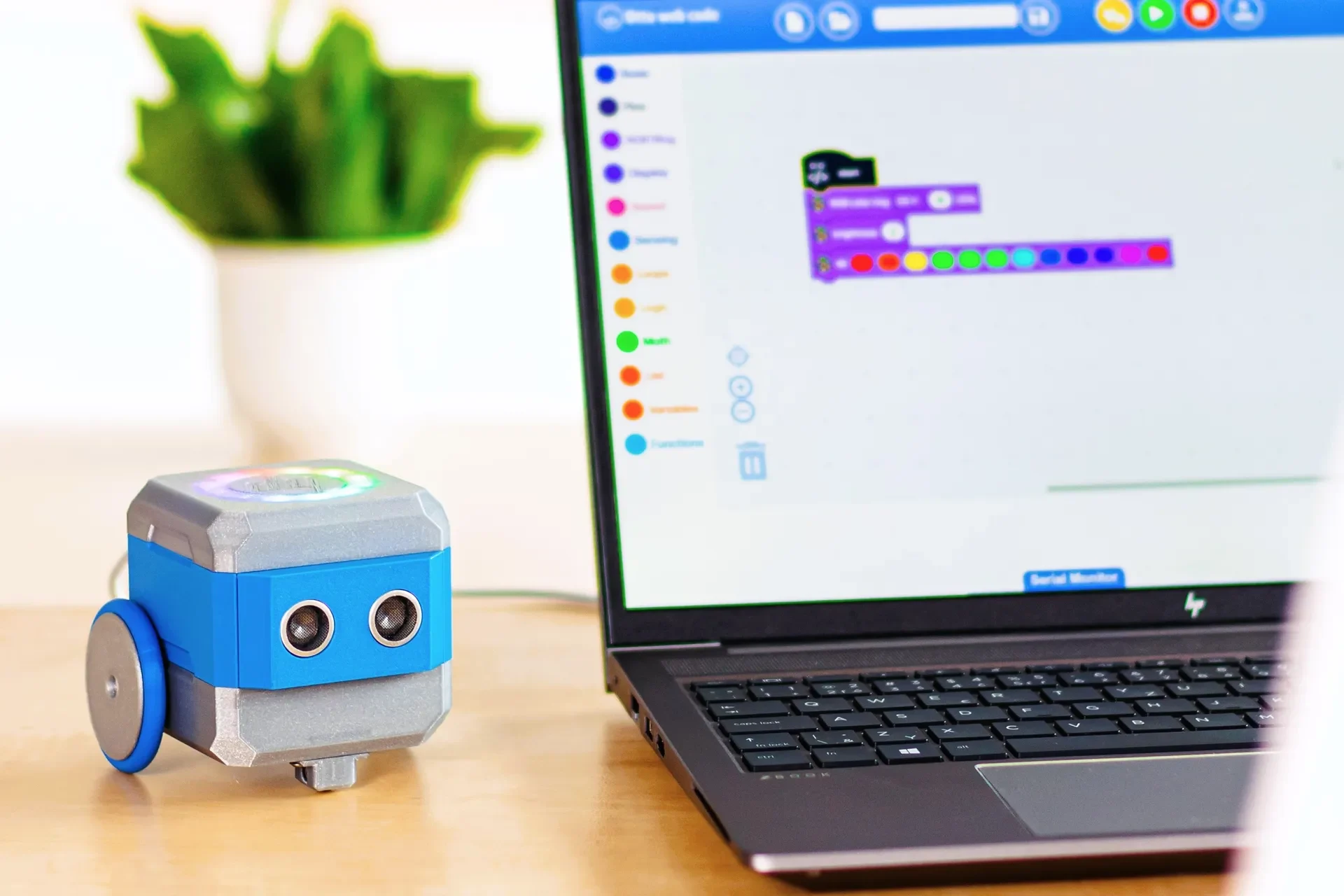

Кодируйте код с помощью удобного блочного приложения (браузер, iOS, Android) или переключитесь на MicroPython, когда будете готовы.

ИЗУЧАЙТЕ STEAM, дизайнерскому мышлению и творчеству посредством реального, осязаемого творчества.

Распечатать инструкции

Все детали оптимально ориентированы для 3D-печати.

Материал: PLA или аналогичный (опоры, плоты или поля не требуются).
Высота слоя: 0,2 мм или меньше.
Периметры: минимум 3
Заполнение: 15% или выше
подробнее в этом руководстве

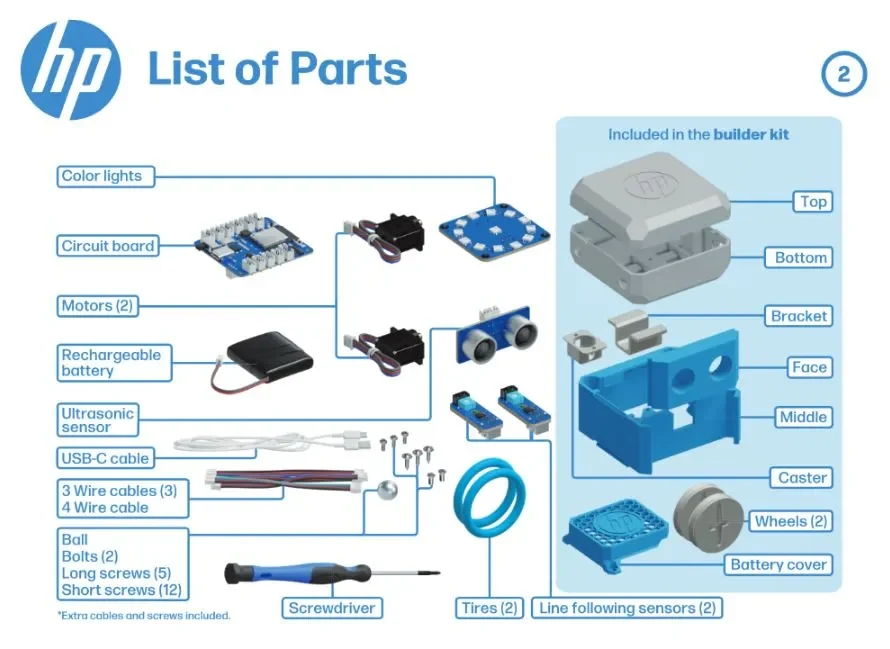

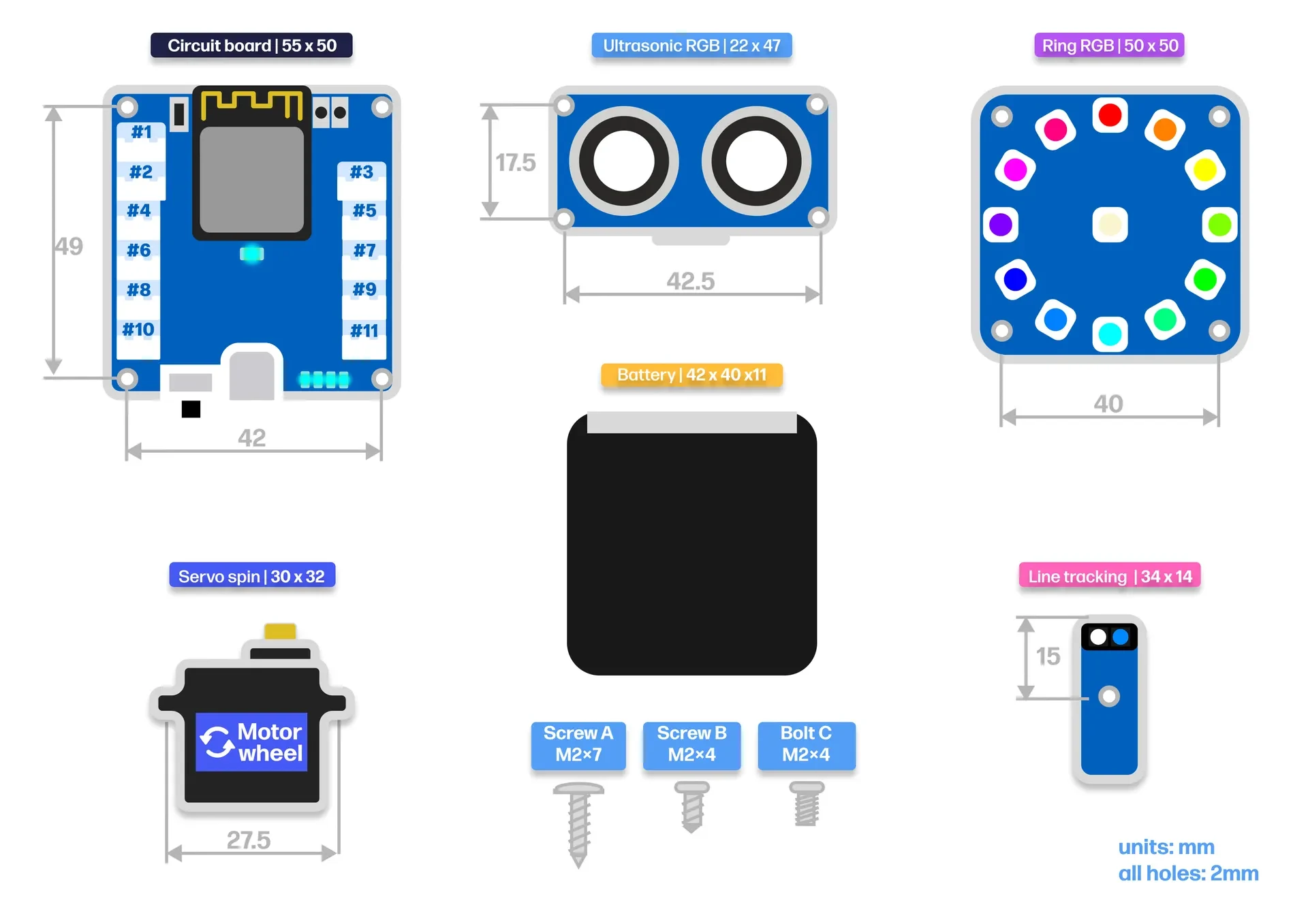

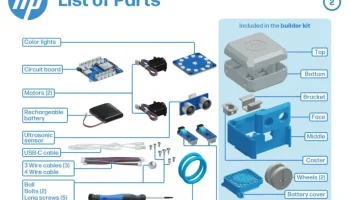

Список деталей оборудования

Основная плата HP Robots Otto со звуковым сигналом, переключателем и зарядным устройством.

Светодиодное кольцо RGB с 13 светодиодами

Ультразвуковой датчик расстояния с 6 RGB-подсветками.

2× инфракрасных датчика слежения за линией

2× микросерводвигателя непрерывного вращения (металлические шестерни)

2× резиновые шины

Литий-ионная аккумуляторная батарея (3,7 В, 1800 мАч)

Кабель USB‑C для зарядки и программирования

Кабели JST: 3 3-контактных, 1 4-контактный

Винты: 6× M2×7 (A), 10× M2×4 (B), 2× болта M2×4 ©

Металлический шарик Ø12мм.

Крестовая отвертка №1 (головка 3 мм)

Купить все необходимые детали в удобном наборе можно здесь

Пайка не требуется — все готово к сборке прямо из коробки.

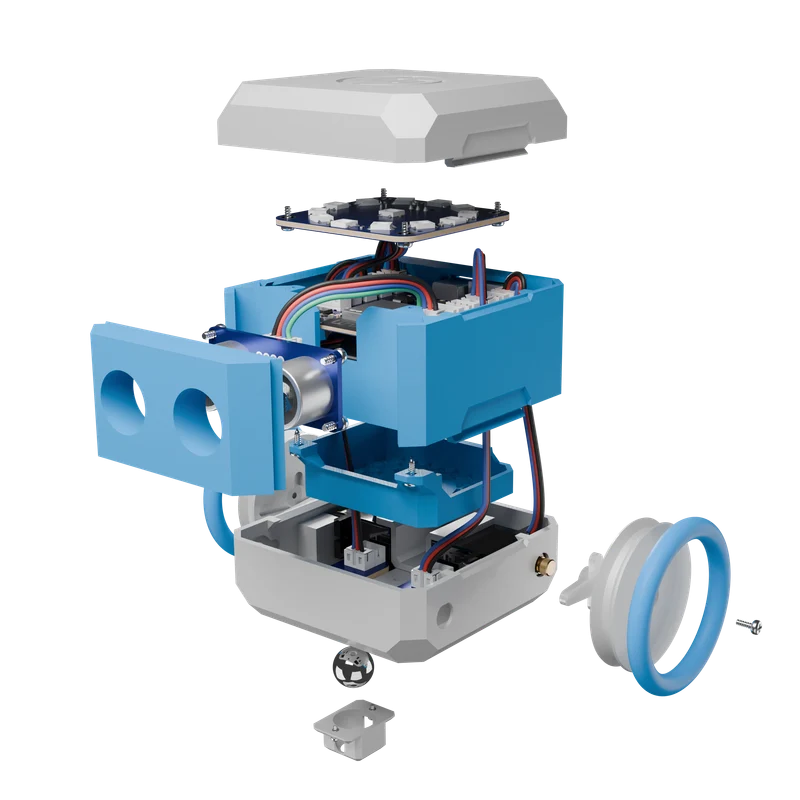

Как построить?

Инструкция по сборке PDF найти в файлах

Роботы HP | Word Blocks код платформа с примерами программирования

Образовательная зона с уроками, электронными книгами и мероприятиями

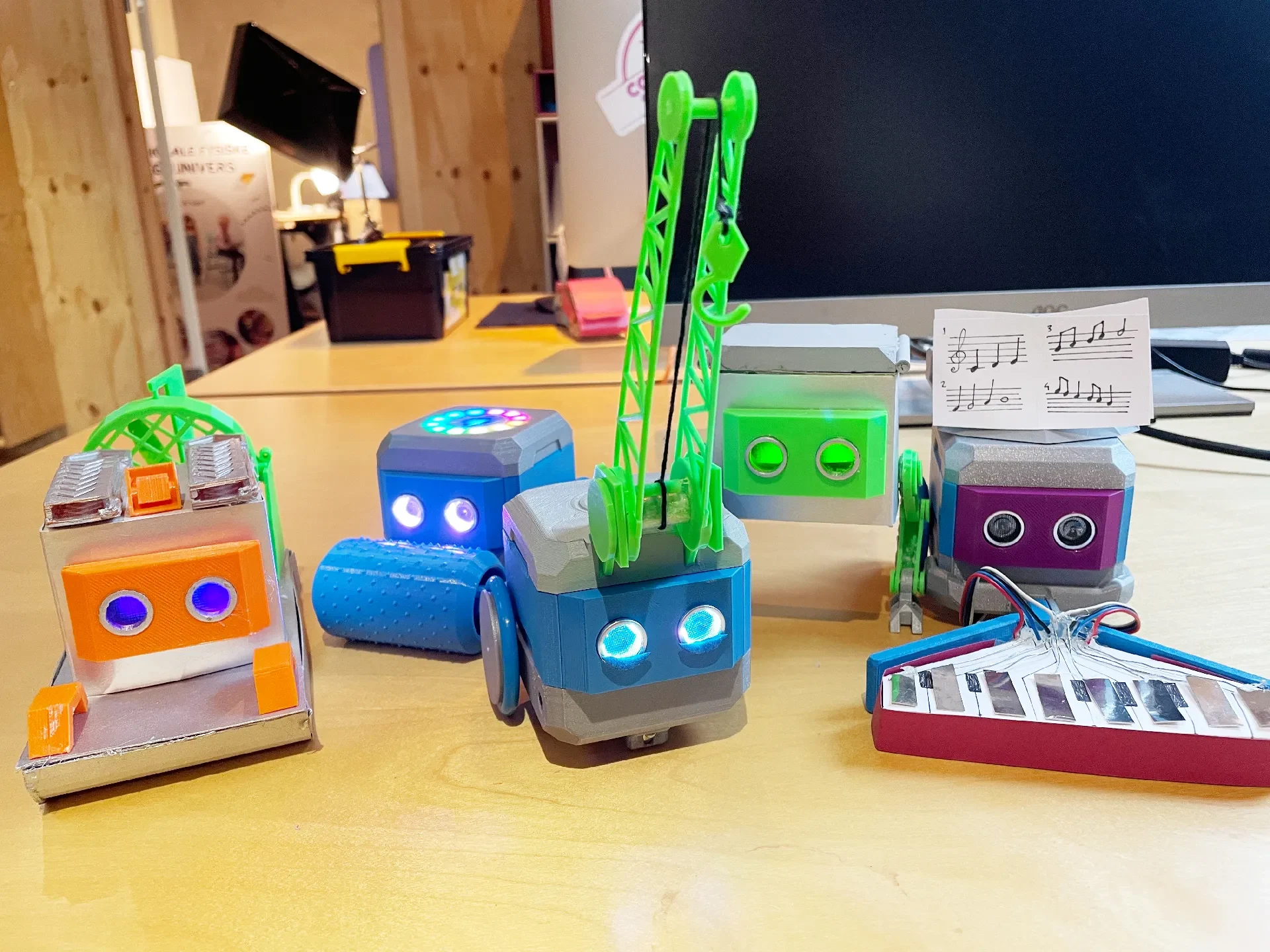

Расширить и настроить

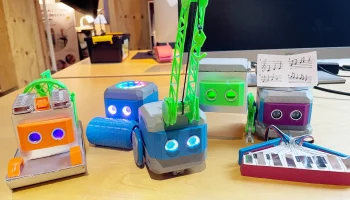

Комбинируйте модули, чтобы придать Отто новую индивидуальность и способности:

Топы и шляпы

Середины и лица

Низ и бамперы

Рождество Санта-Отто

Отто Пикачу

Йозеф Пруса Отто

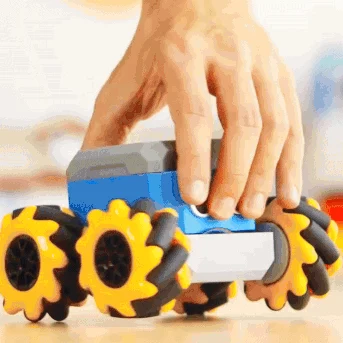

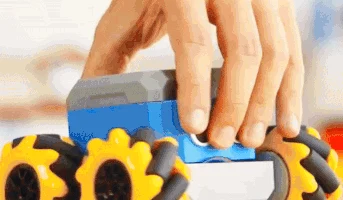

Walk & Roll, он же ниндзя-гуманоид

Создайте свой собственный ремикс, и мы добавим в нашу тщательно подобранную коллекцию все записи HP Robots Otto: Remix Challenge здесь.

Мы часто спонсируем производителей бесплатными комплектами, когда у них есть отличные идеи, просто напишите нам ;)

Не стесняйтесь использовать все файлы САПР для всех включенных нами компонентов и шаблонов, чтобы ускорить ваши творения.

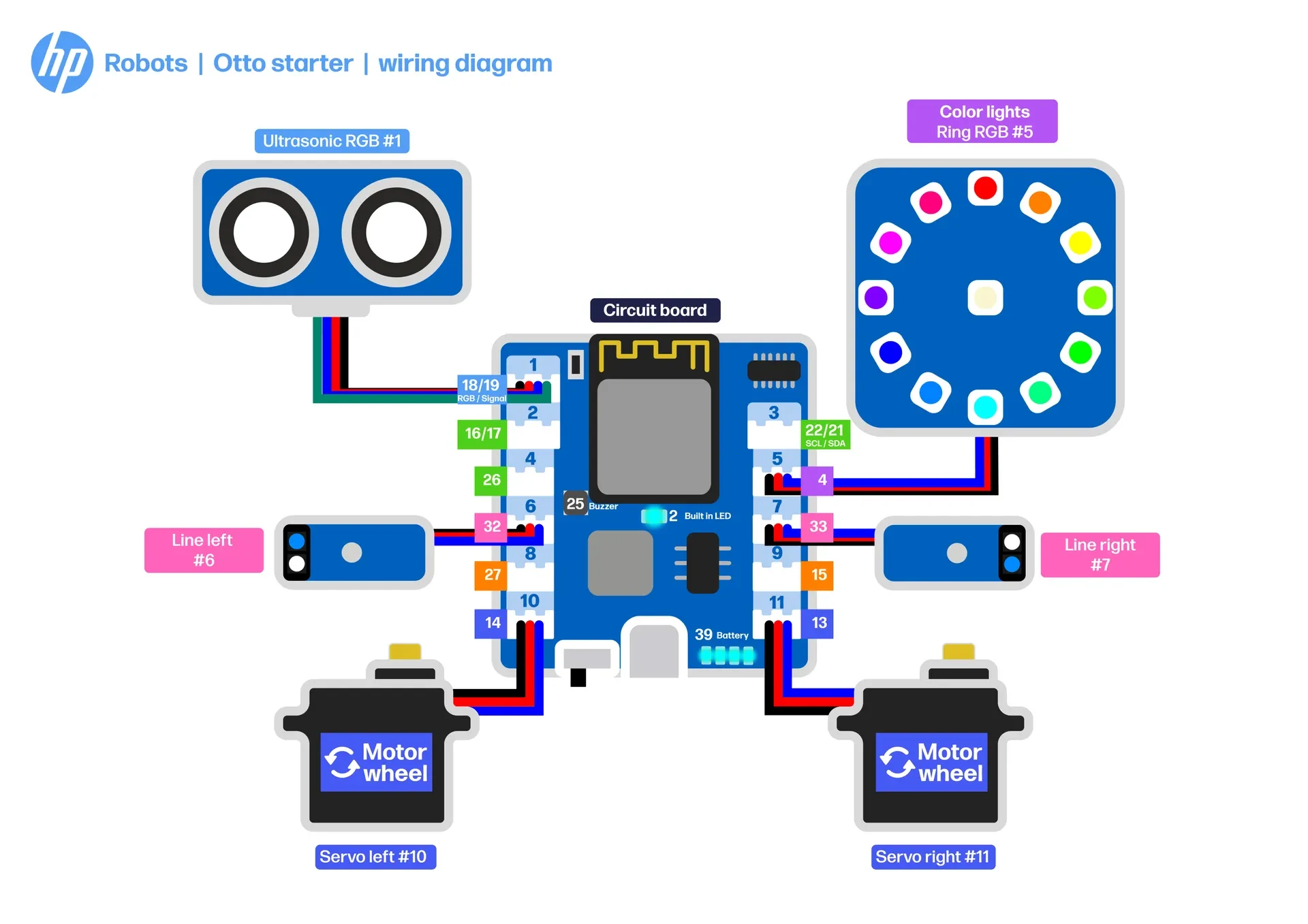

Обзор GPIO (для опытных пользователей)

Назначение контактов по умолчанию, используемое в примерах и кодировании блоков, включая все дополнительные компоненты, входящие в комплекты расширения. Вы можете перемещать их вокруг других GPIO и подключать компоненты сторонних производителей с помощью наших кабельных адаптеров.

Разъем/розетка

GPIO

Типичное использование

№1

18 и 19

Ультразвуковой/OLED

16 и 17

MP3/Кодер

22 и 21

I2C SCL и SDA (светодиодная матрица/акселерометр)

Датчик/кнопка наклона

Светодиодное кольцо/датчик температуры

32 (АЦП)

Датчик линии Л/микрофон

33 (АЦП)

Линейный датчик R / потенциометр / датчик освещенности

Угол сервопривода R (Инвент)

Сервоугол L (Инвент)

#10

Сервоколесо L

#11

Сервоколесо R

Встроенный светодиод

Зуммер

Измерение батареи

При переходе на MicroPython или сторонние IDE (напр��мер, Thonny IDE) вы можете переопределить выводы в своем коде. вы можете изменить их в текстовом коде! Вы также можете получить исходный код на нашем GitHub.

❤ Ставьте лайк, делитесь информацией и присоединяйтесь к нашему дружному глобальному сообществу строителей, преподавателей и производителей роботов. Присоединяйтесь сегодня к нашему сообществу Otto Builder
