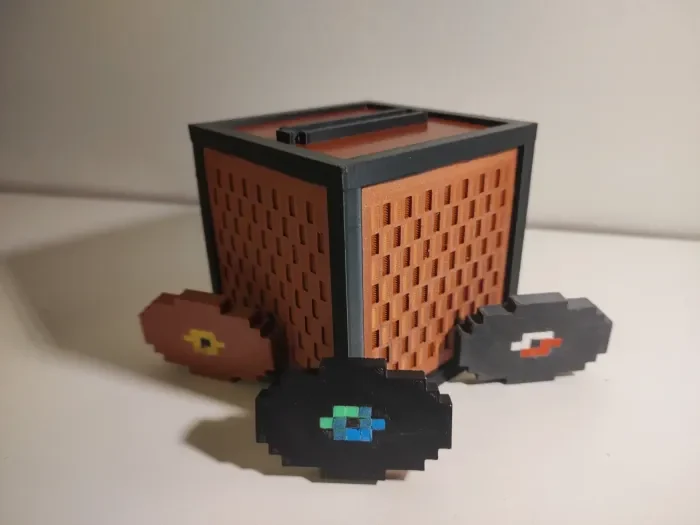

Рабочий музыкальный автомат Minecraft............

как это работает ---->https://youtu.be/-zSAygGtLZE <---- как это работает

Я большой поклонник Minecraft, и мне захотелось чего-нибудь классного для своего стола, поэтому я создал этот функциональный музыкальный автомат. Это не просто пластиковый кубик — он действительно работает!

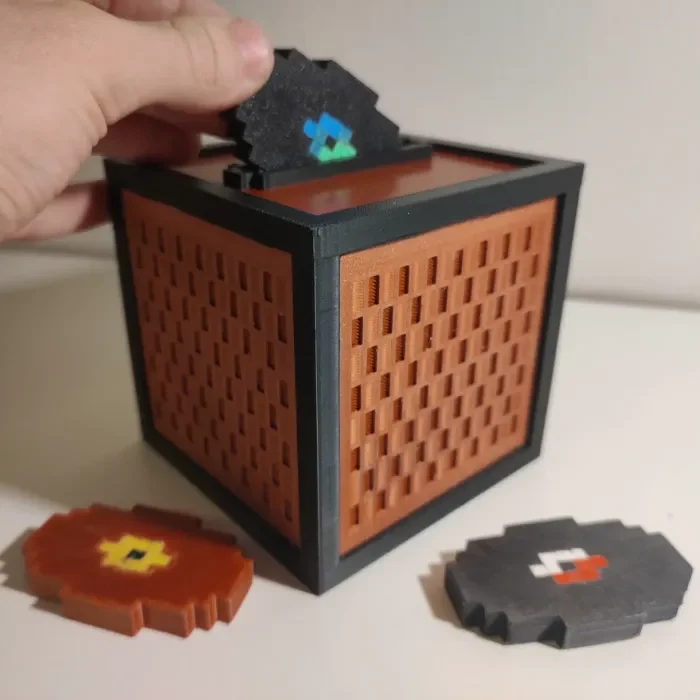

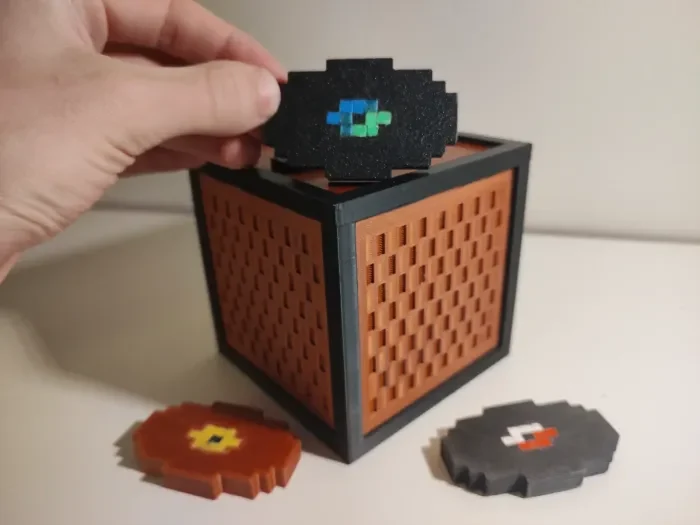

Когда вы вставляете музыкальный диск, он начинает воспроизводить ваши любимые мелодии. Вытащите диск, и музыка мгновенно остановится. Он очень приятен в использовании и выглядит потрясающе.

Как это работает:

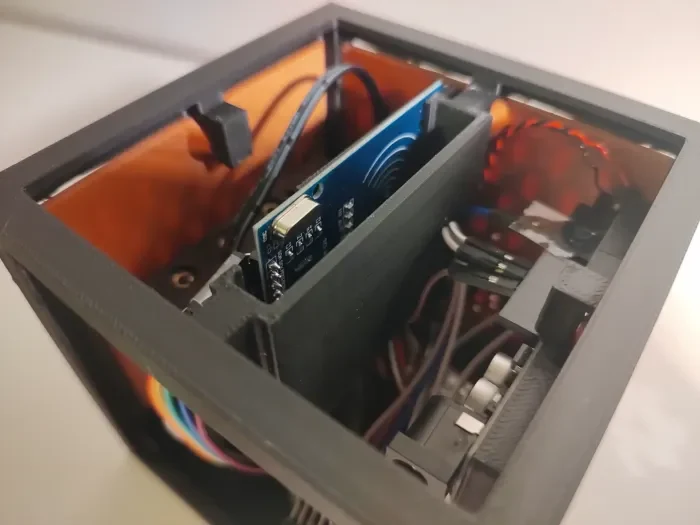

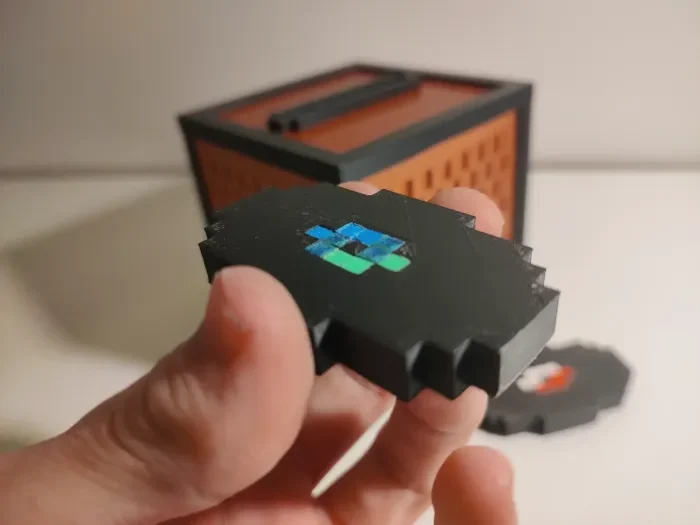

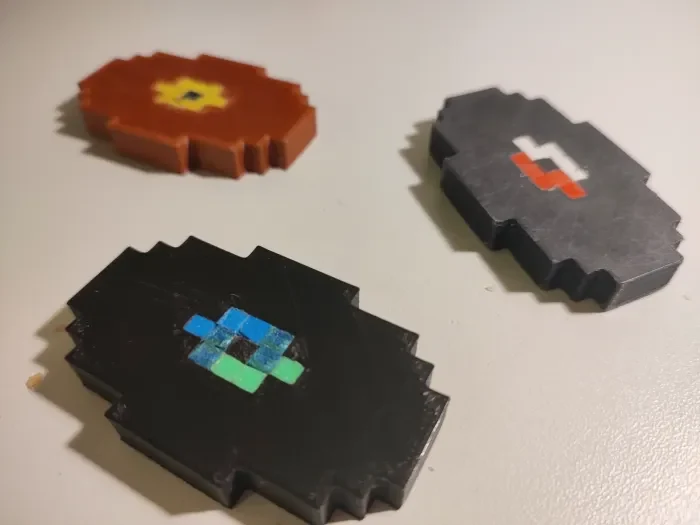

Сердцем сборки является Arduino, подключенная к RFID-считывателю (MFRC522) и модулю MP3 (DFPlayer Mini). Я спрятал RFID-метки внутри дисков, напечатанных на 3D-принтере. Arduino постоянно проверяет, находится ли диск в слоте. Если это так, он приказывает MP3-плееру работать громче!

Что я использовал:

Мозг: Arduino UNO R3 (отлично работает Nano или Uno).

Музыка: DFPlayer Mini + карта Micro SD (заполните ее любимым саундтреком Minecraft!).

Магия: RFID-считыватель MFRC522 + метки для дисков.

Звук: небольшой динамик сопротивлением 8 Ом.

NFC-метки (ntag 216)

Питание: батарея 9 В с разъемом постоянного тока 90 градусов или блок питания.

8х 5х5х5 мм Магниты для панелей

Некоторые провода DuPont

Сборка:

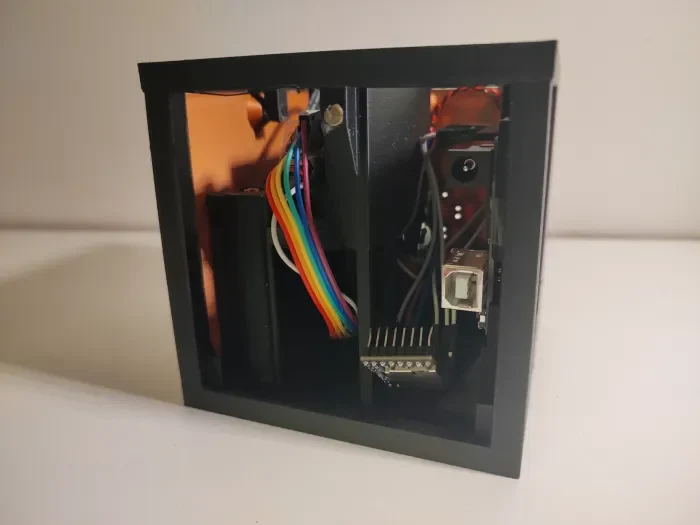

Я спроектировал коробку максимально точной (10x10 см), особенно эту культовую текстуру гриля по бокам. Печать довольно простая, я использовал черный и коричневый PLA (и цвет для дисков).

Все делал сам с нуля (кроме внутреннего крепления Arduino). Если у вас есть вопросы по коду или проводке, задавайте их в комментариях!

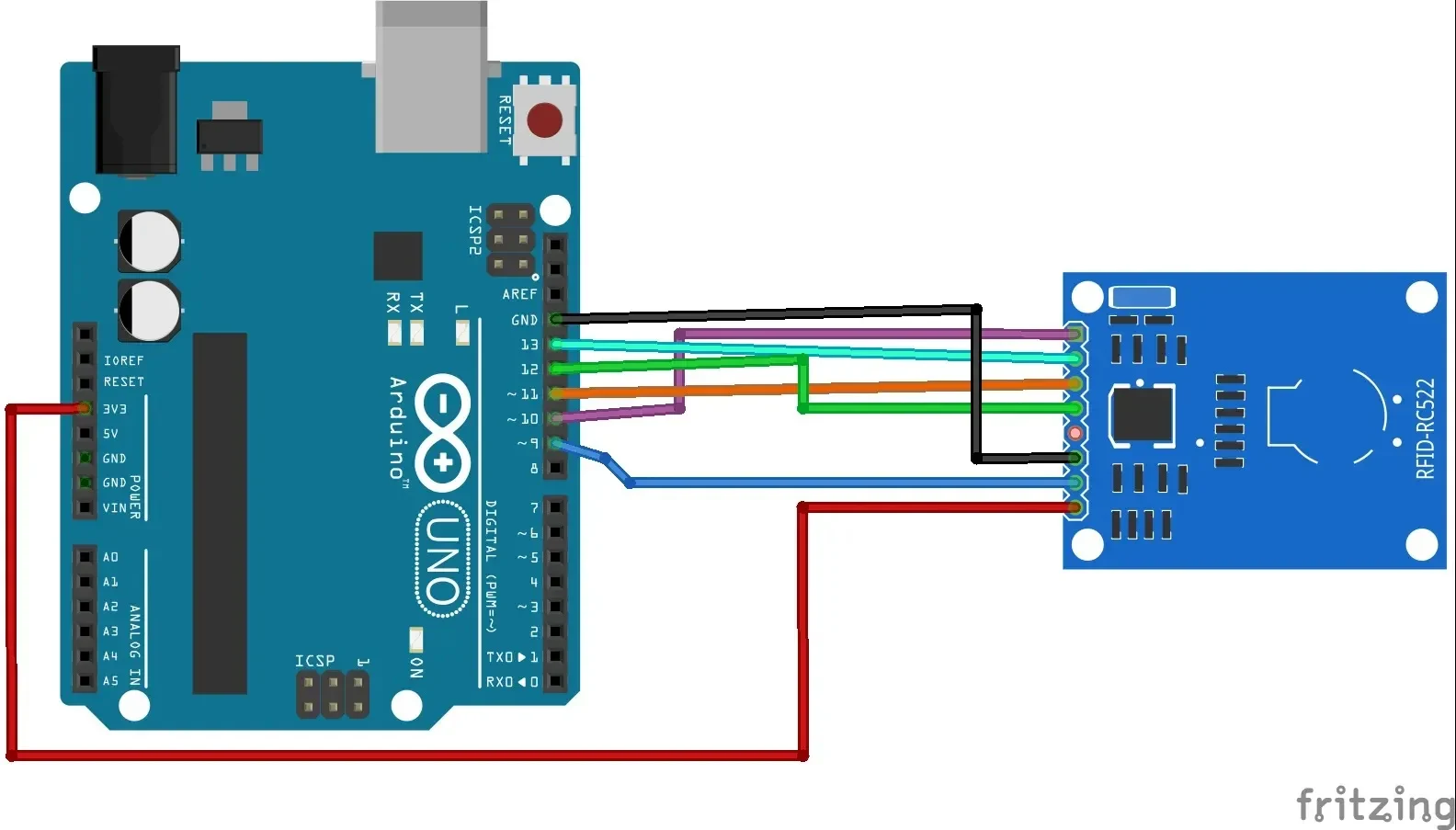

Схема подключения: контакты RFID RC522 SDA к D10, SCK к D13, MOSI к D11, MISO к D12, RST к D9 и подать на него питание 3,3 В, затем подключить DFPlayer Mini, подключив TX к A1 и RX к A0 с помощью резистора 1 кОм. Я также добавил 2 кнопки изменения громкости (D2 и D3 на GND), но вам не нужно этого делать, если вы этого не хотите.

Наслаждайтесь мелодиями!
