UAD-2 Satellite 1U Монтаж в стойку

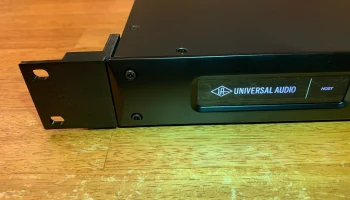

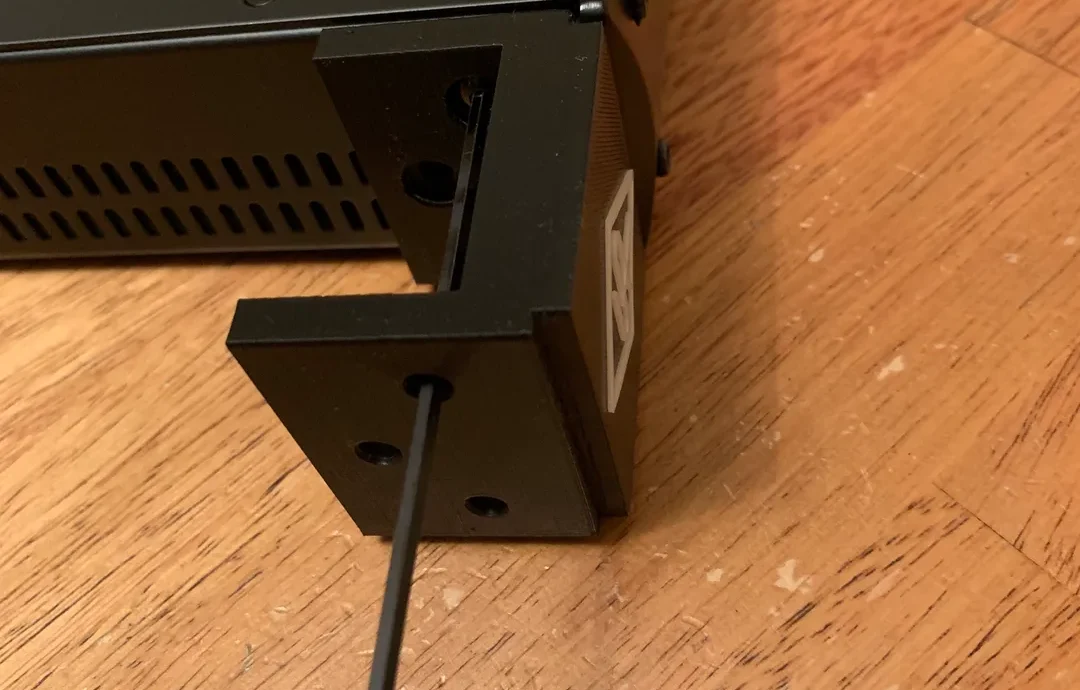

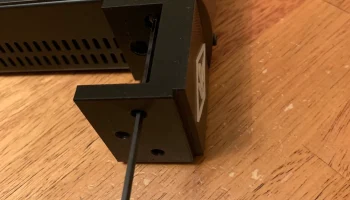

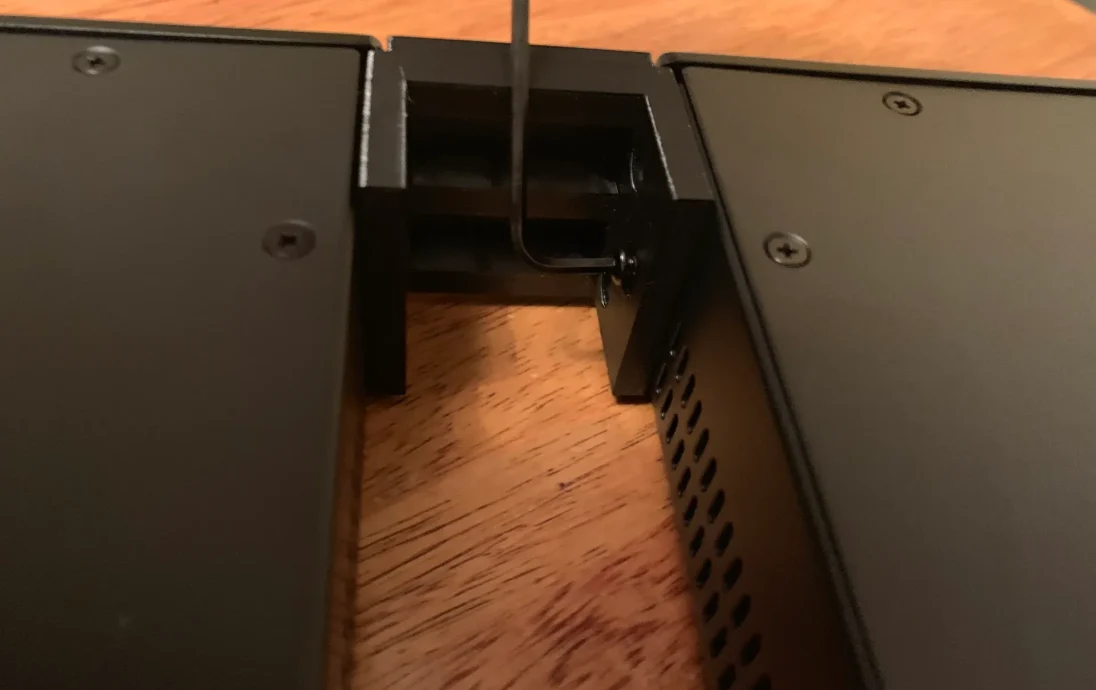

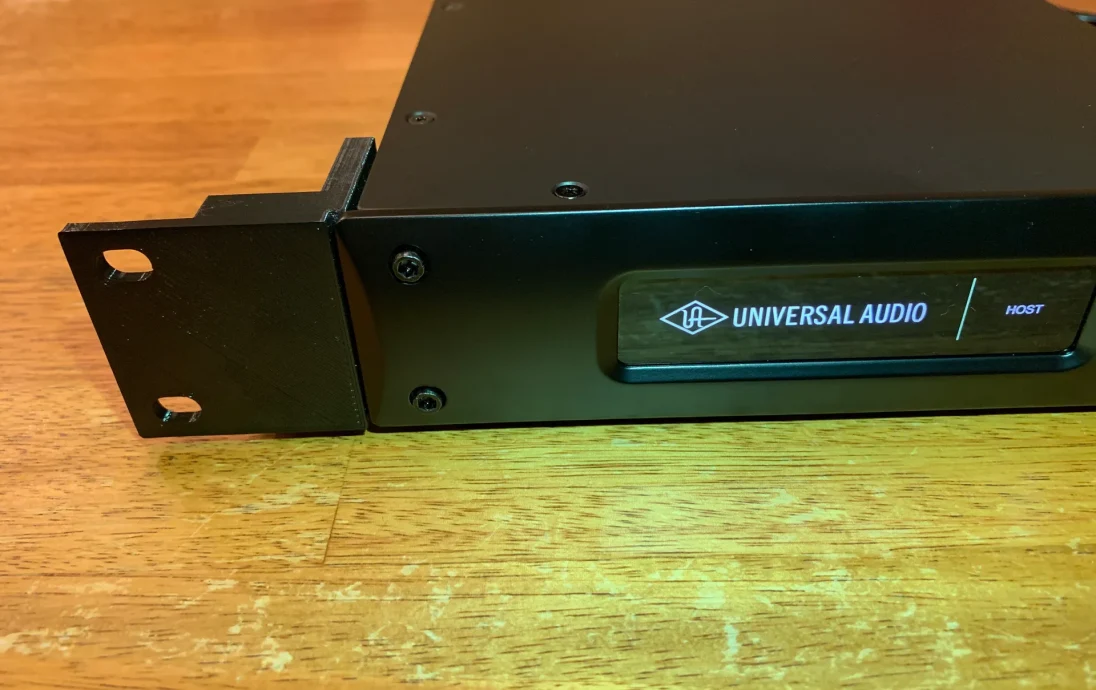

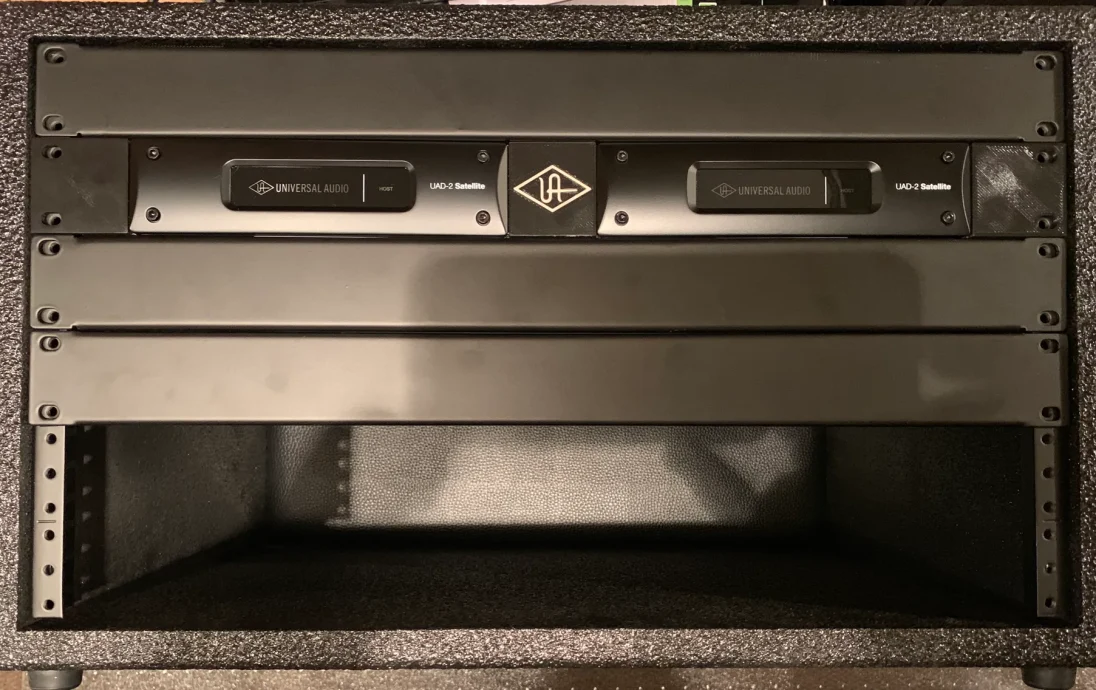

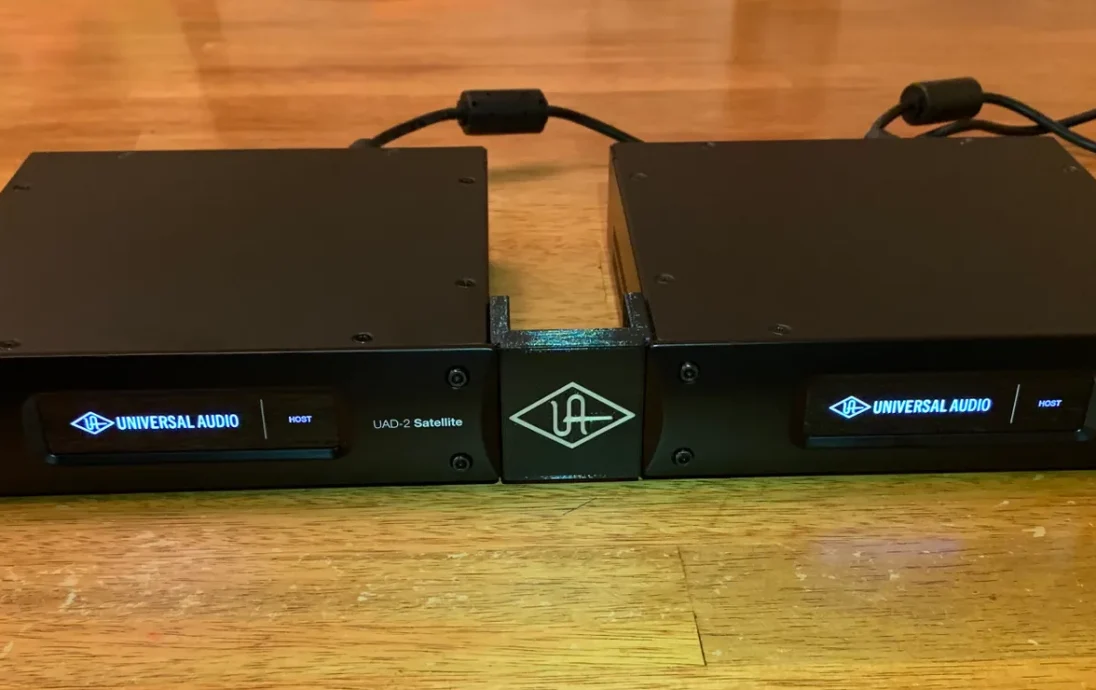

Я разработал этот кронштейн для монтажа в стойку, чтобы можно было установить два устройства UAD-2 Satellite Thunderbolt в шкаф для монтажа в стойку моей студии. Хотя Universal Audio не производит кронштейны для монтажа в стойку для этих устройств, по обеим сторонам устройства есть неиспользуемые винты, которые не имеют никакой функции, поэтому я разработал эти кронштейны с использованием этих винтов, чтобы два устройства можно было установить вместе в стойке высотой 1U, вместо того, чтобы занимать место на моем столе отдельно от всего остального оборудования в моей стойке для оборудования.

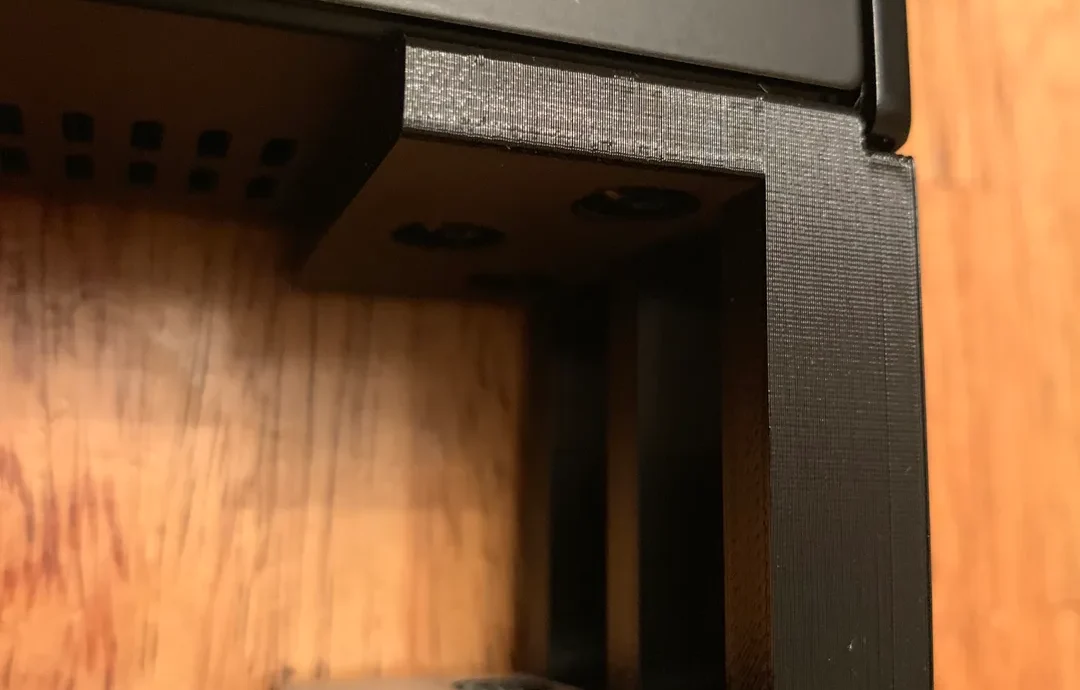

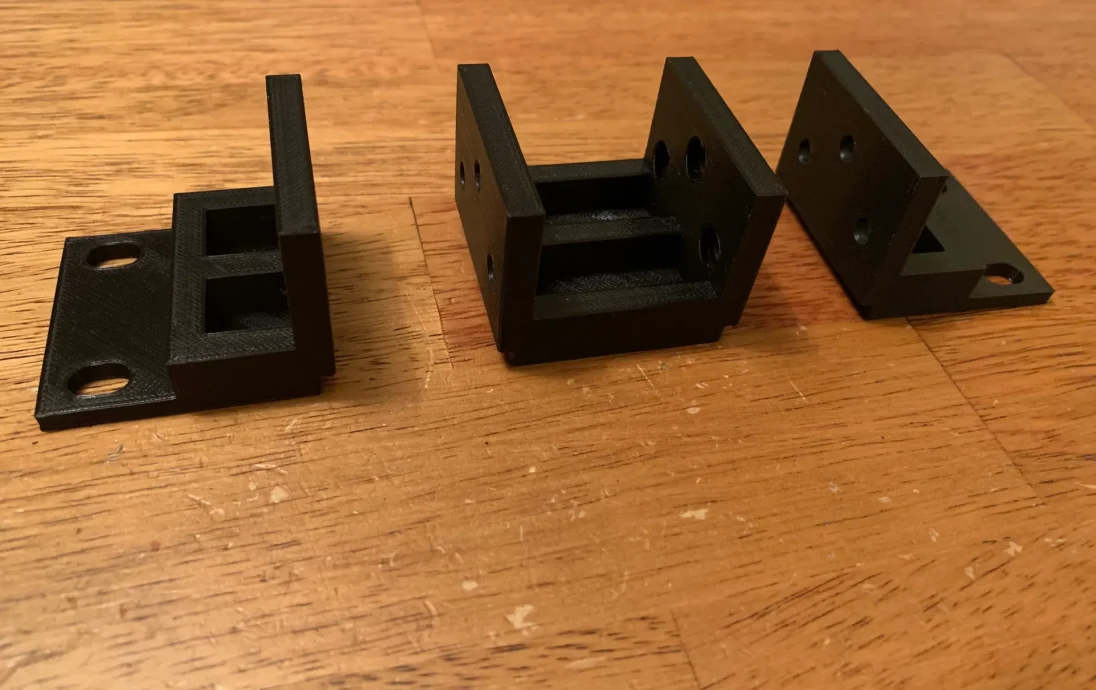

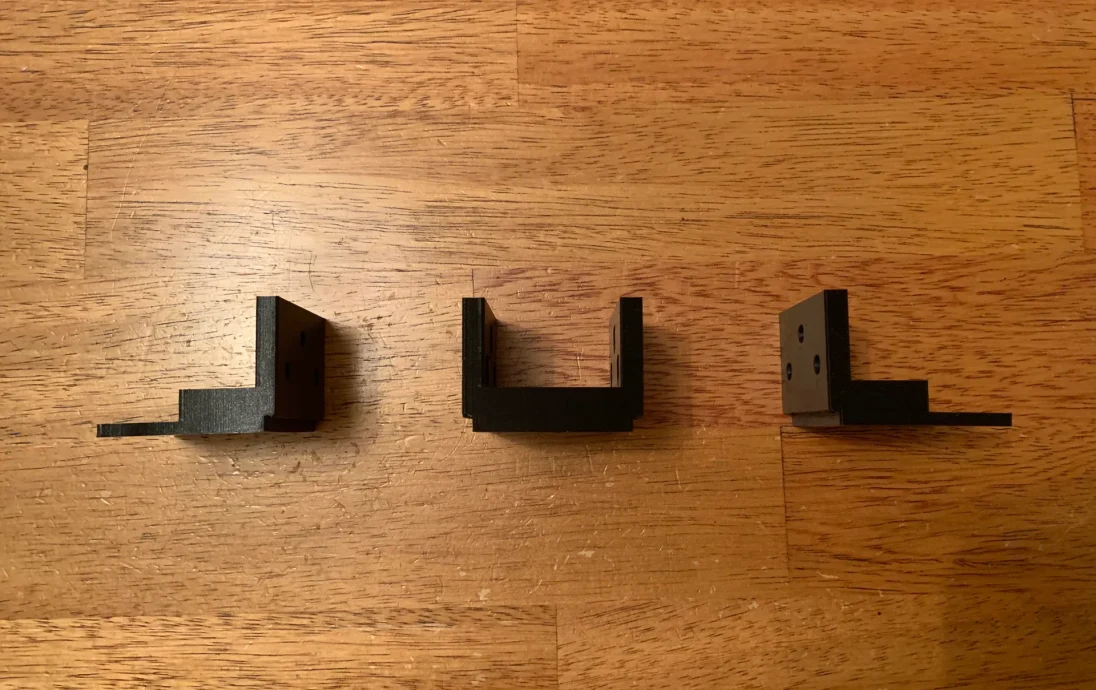

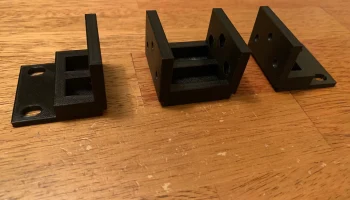

Опорные ребра, которые я включил в конструкцию, возможно, были немного излишними, но я хотел убедиться, что эти кронштейны выдержат вес и тепло, выделяемое аудиооборудованием, которое может сильно нагреваться.

После установки в стойку я обнаружил, что изгиб слишком велик, поскольку весь вес приходится только на передние кронштейны. Затем я создал прилагаемую опорную скобу (не показана на рисунках). Установить его действительно просто. Просто снимите две внутренние задние резиновые ножки с нижней части устройства. Затем установите опорную скобу с помощью тех же винтов, и это сделает оба устройства в целом более устойчивыми.

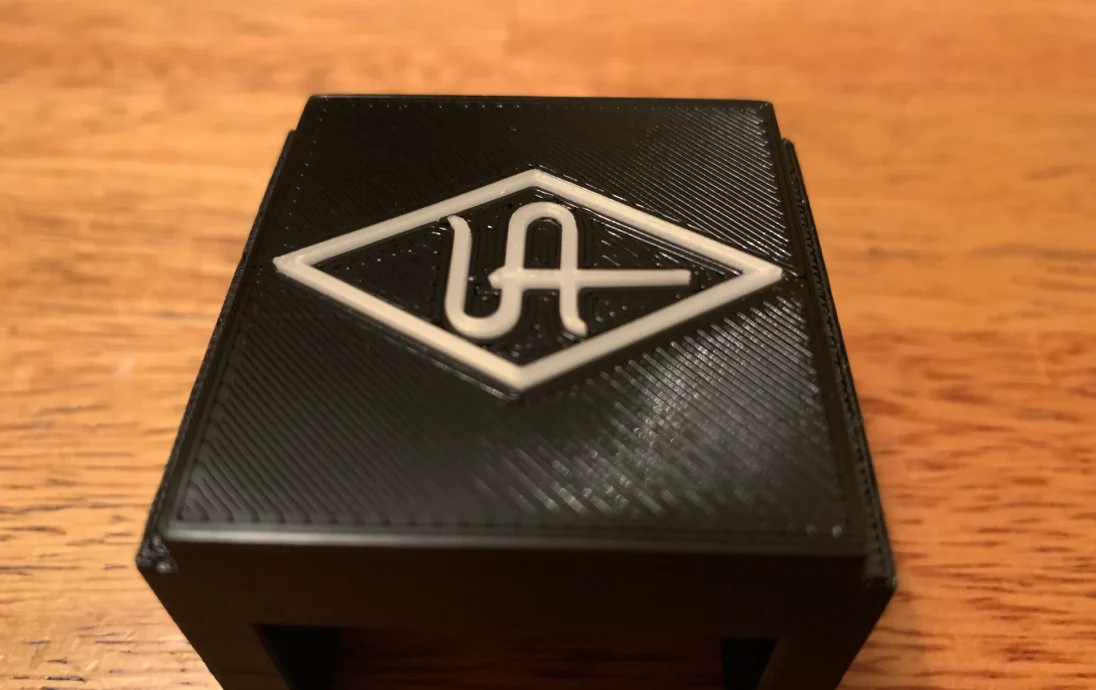

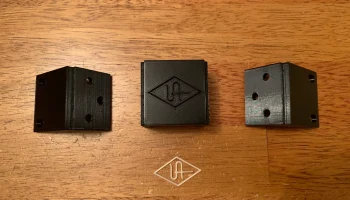

Я также включил центральную часть без логотипа, если вы не хотите портить вставку с логотипом.

Я также переделал левую и правую части в единую версию, чтобы вы могли установить только один спутник UAD-2 в стойке высотой 1U. Я лично не распечатывал и не проверял это, поэтому, если вы его используете, дайте мне знать, как оно работает и если у вас возникнут какие-либо проблемы.

Я напечатал их черным цветом Prusament PETG, чтобы было гораздо меньше риска деформации деталей из-за веса и тепла, выделяемого оборудованием. Для инкрустации я использовала Prusament PLA Vanilla White.

Дизайн создан в Autodesk TinkerCad.
