BTT Manta E3EZ Монтажная пластина на DIN-рейку........

Монтажная пластина для платы управления BIGTREETECH Manta E3EZ V1.0 для крепления ее к DIN-рейке. Эта монтажная пластина разработана на основе зажима DIN (pcb_din_clip_x3.stl), используемого в отсеках для электроники Voron, например, в Voron 2.4r2. Чтобы использовать эту монтажную пластину, вам необходимо распечатать два таких зажима DIN.

Поскольку в моем случае использования (DIN-рейка/перевернутая плата управления) было недостаточно использования только четырех точек крепления винтов к плате, поэтому я спроектировал монтажную пластину так, чтобы также использовать два винта, используемых для крепления блока CM4/CB1. Винты, поставляемые в комплекте с платой управления Manta E3EZ для крепления блока CM4/CB1, имеют достаточную длину, чтобы пройти через печатную плату панели управления, и выступают достаточно далеко, чтобы их можно было использовать в качестве дополнительных точек крепления. Просто нажимайте на монтажную пластину до тех пор, пока винты не зацепятся за пластик и не нарежут в пластике собственную резьбу.

Что касается винтов, вам понадобятся:

-4x Самонарезающие винты M2x10 — для крепления DIN-зажимов к монтажной пластине.
-4 винта M3x6 (или M3x8) SHCS — для крепления платы управления Manta E3EZ к монтажной пластине.
-Входящие в комплект винты для Manta E3EZ для крепления блока CM4/CB1.

Вес материала этой монтажной пластины составляет около 10-12 г (как у PrusaSlicer 2.7.1).
Настройки печати (личный переход в настройки):
Сопло 0,4 мм, высота слоя 0,2 мм, 4 стенки/периметр, 4 верхние/нижние корпуса, заполнение 25 %

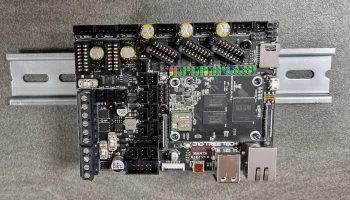

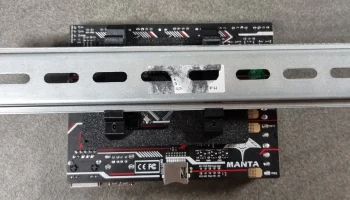

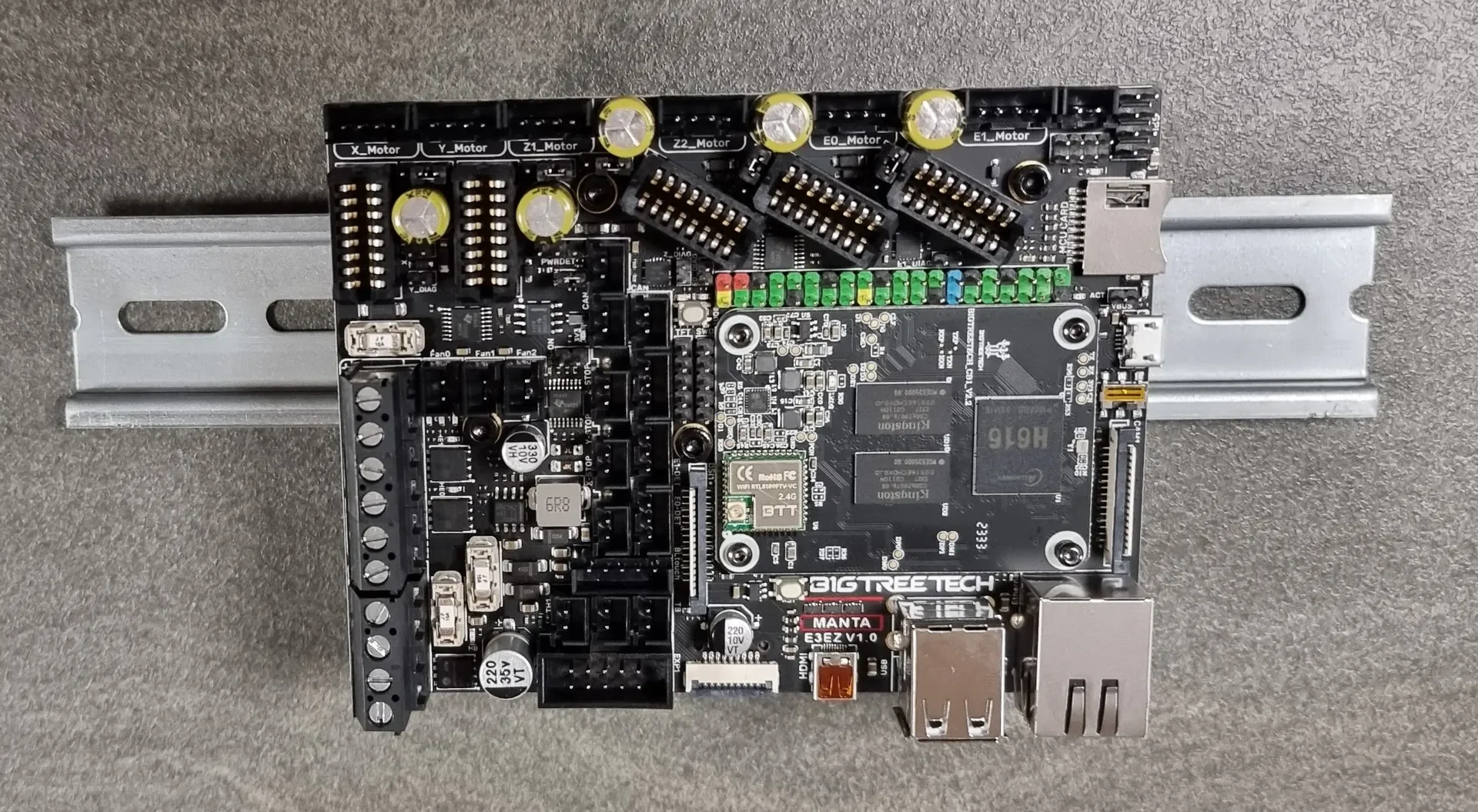

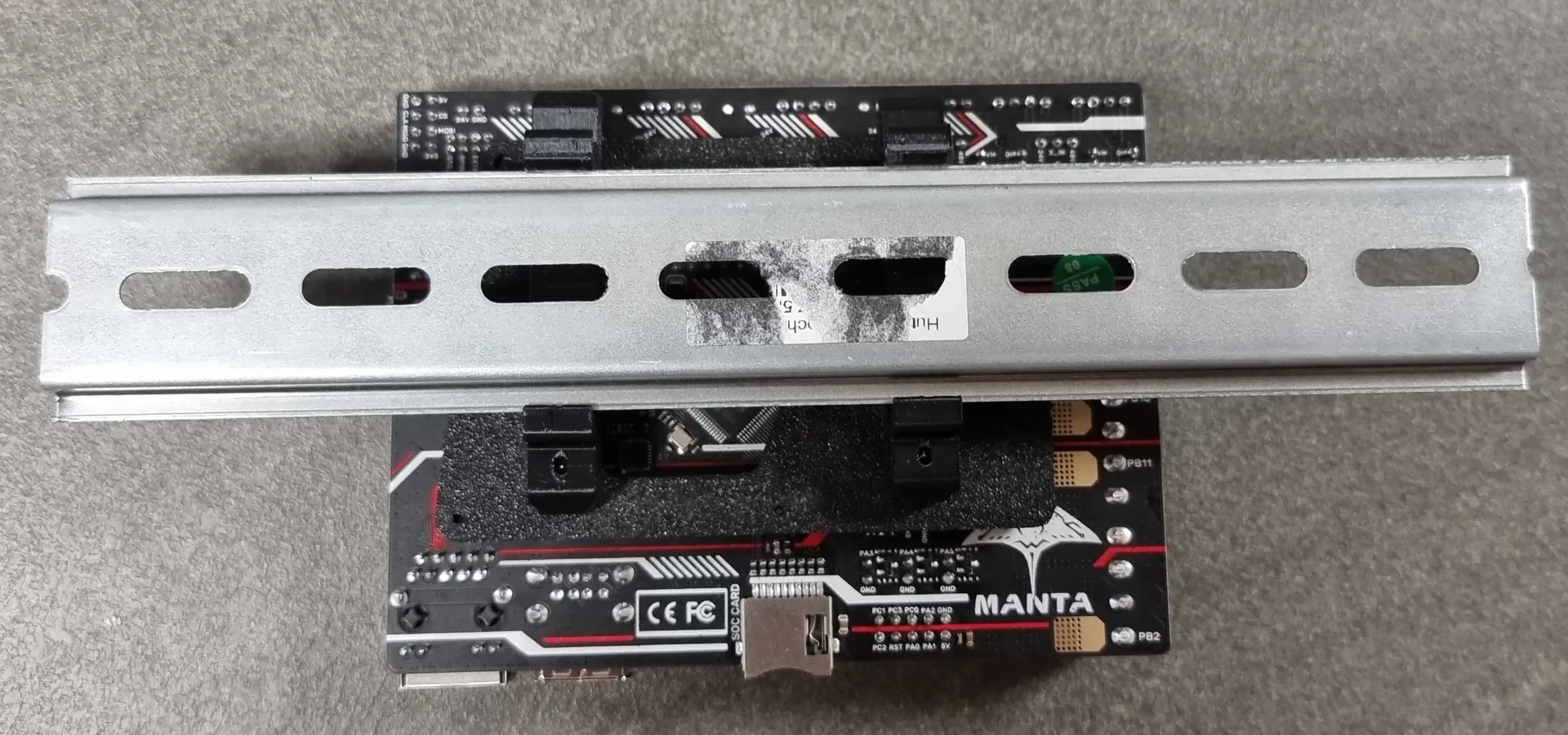

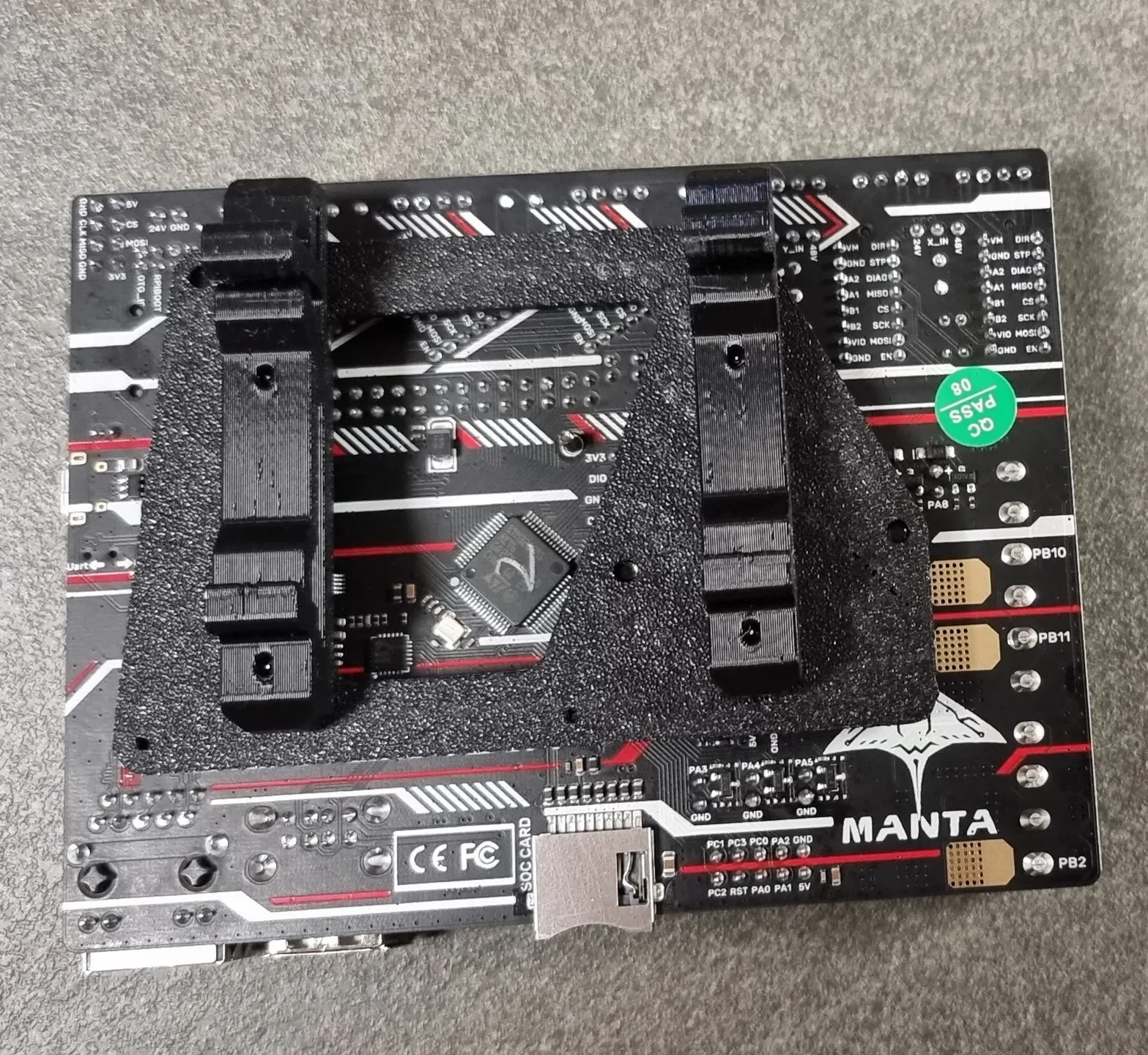

Печать на фотографиях:
Нить: eSUN PLA+ Black (или используйте ABS/ABS+)
Принтер: Ворон 2.4р2

Разработан на основе спецификаций платы (чертежей), предоставленных Bigtreetech.

Файлы F3D и STL предоставляются, поэтому вы можете свободно изменять их по своему усмотрению.
