Портативная консоль для хобби Arduindo Blitz............

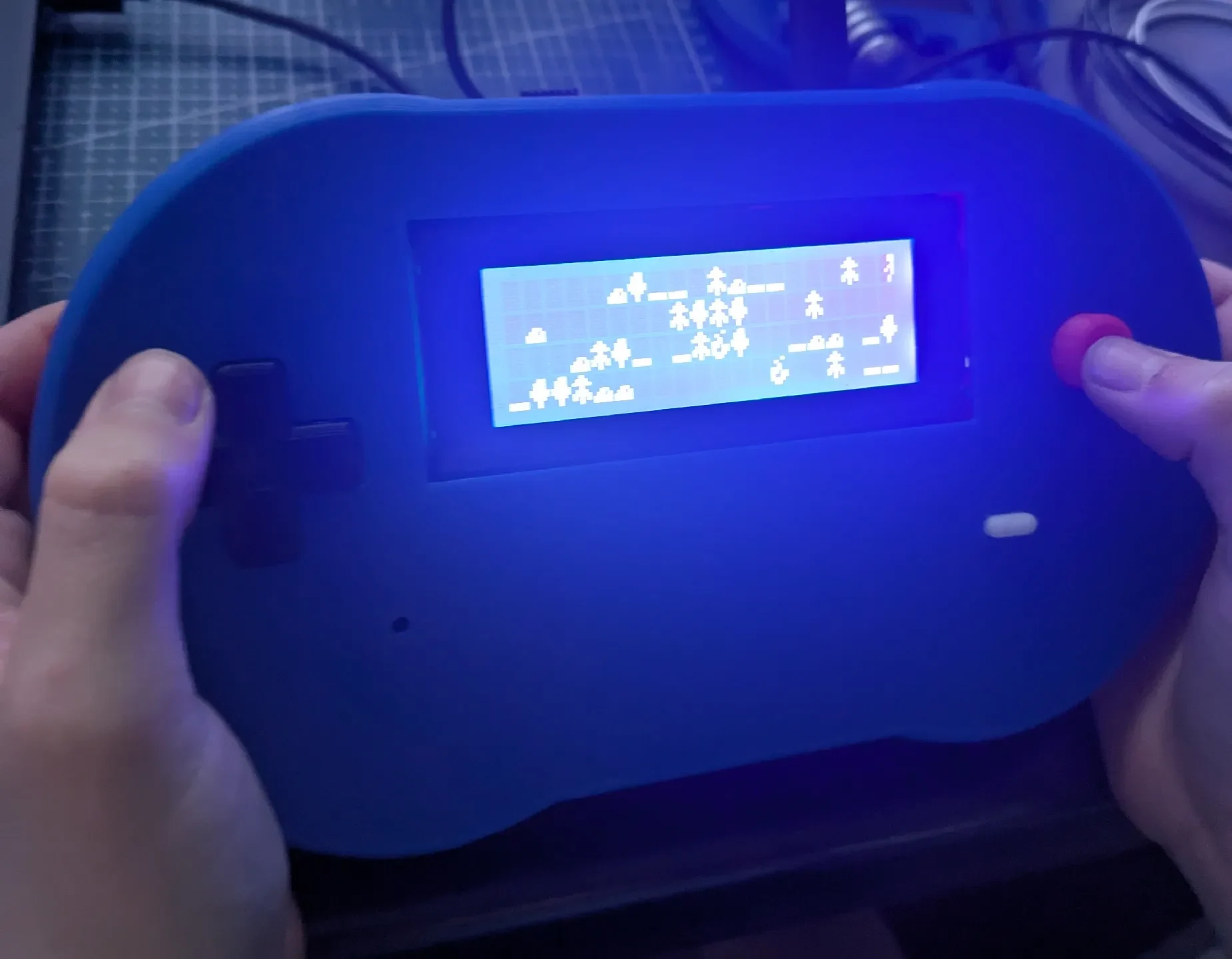

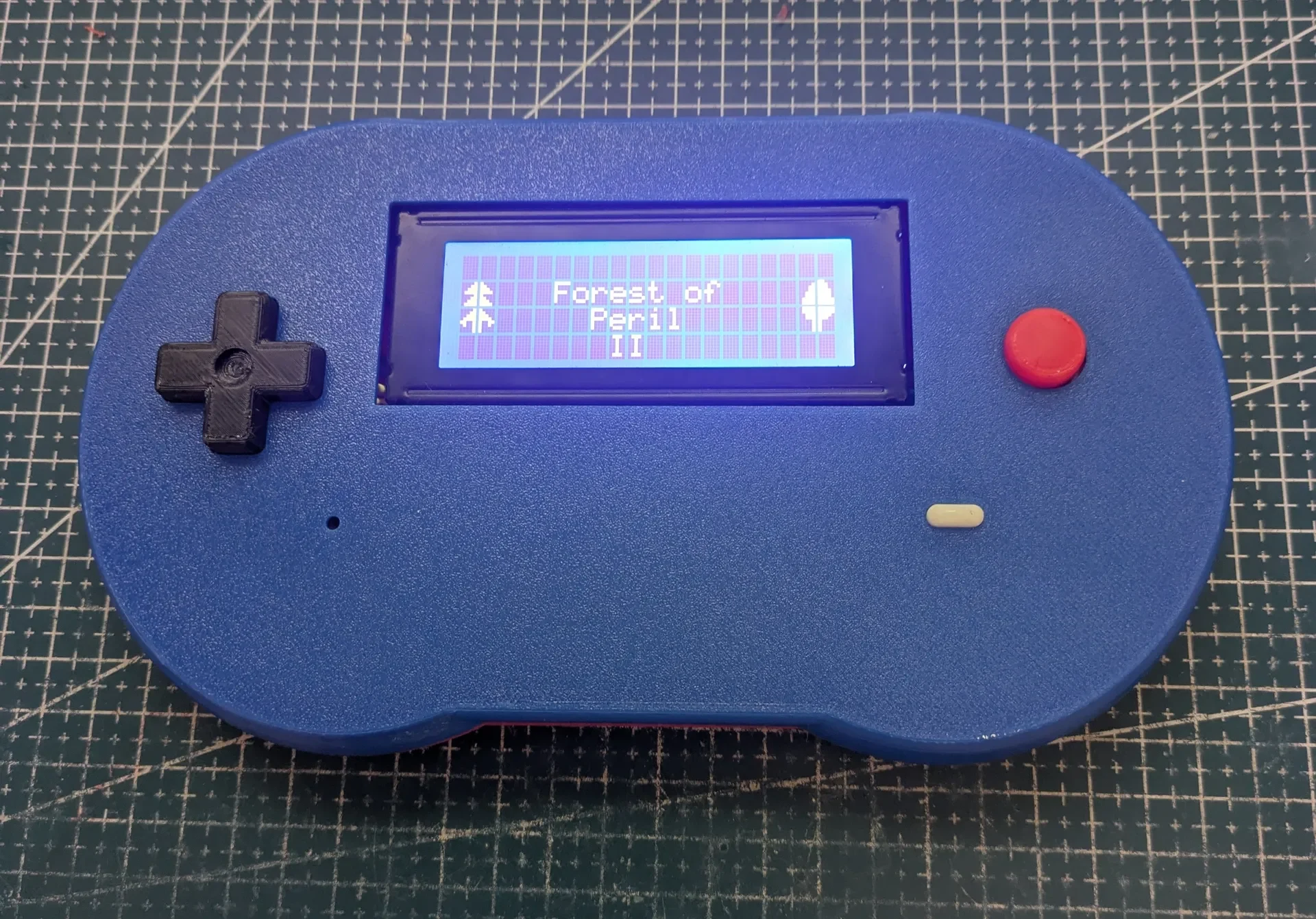

Очень упрощенную портативную «консоль», которую я сделал для своих детей.
Вы можете найти пример игры здесь: https://github.com/elyvilon/FoP2/
Инструкции по печати
Я рекомендую PETG или более прочный материал, но вы, вероятно, можете использовать и PLA. Использование печати высотой слоя 0,2 мм с 5 верхами и 5 низами, чтобы сделать корпус прочным. Для нижней части вы можете распечатать либо часть с батарейным отсеком и использовать подставки, либо распечатать дно и батарейный отсек отдельно. Я рекомендую печатать кнопки сплошными, так как это не слишком увеличивает расход материала или время, но делает их более приятными на ощупь. Детали имеют довольно жесткие допуски, но их вполне можно использовать на любом разумно настроенном принтере. Для углублений можно использовать подставки или жертвенный слой, но мне удалось напечатать их без того и другого.
Необходимые материалы
Arduino Nano без установленных разъемов для контактов
ЖК-дисплей 20x4 символов с модулем I2C
Ползунковый переключатель 4x4x9 мм
6шт пуговиц 6x6x6
стандартный пассивный зуммер
резистор/подстроечный резистор для зуммера
Защелкивающийся разъем для акк��мулятора 9 В
10 шт. тепловые вставки M3
проволока
термоусадочная трубка
4 шт. разъемов типа «мама» DuPont
4шт винт с шестигранной головкой M2x4
4шт винт с шестигранной головкой M3x16
2шт винт с шестигранной головкой M3x8
4шт винт с шестигранной головкой M3x4
Электропроводка
У меня нет подходящей схемы подключения, но она не слишком сложна. Просто подключите аккумуляторную защелку + к VIN через переключатель, — к GND и остальное следующим образом:
Кнопка «Вверх» → D2
Кнопка «Вниз» → D3
Левая кнопка → D4
Правая кнопка → D5
Кнопка «Пуск» → D6
Кнопка A → D7
Зуммер → D8
ЖК SDA → А4
ЖК-дисплей SCL → A5
ЖК-дисплей VCC → 5 В
ЗАЗЕМЛЕНИЕ ЖК-дисплея → ЗАЗЕМЛЕНИЕ
Все основания идут к общему основанию. Добавьте подходящий резистор в зависимости от желаемой громкости (проверьте на макетной плате) или, еще лучше, подстроечный резистор в положительном проводе зуммера.
Инструкции по сборке
Вставьте тепловые вставки M3 в верхнюю часть корпуса и батарейный отсек. Отрежьте лишний пластик. Очистите отверстия для пуговиц от всех швов и других дефектов и проверьте, подходят ли пуговицы к отверстиям. Кнопки должны плотно прилегать, но при этом свободно двигаться. Если у вас возникли проблемы с размещением кнопок, вы можете попробовать немного уменьшить их размер.
Прикрутите ЖК-дисплей сверху винтами M3x4.
Приклейте батарейный отсек к нижней части корпуса (конечно, вы пропускаете этот шаг, если печатаете как единое целое.
Установите все электрические компоненты на нужные места и припаяйте проводку. Места для проводки достаточно, но старайтесь не использовать слишком длинные провода, прокладывайте их правильно и используйте стяжки. Не забудьте термоусадочную трубку. Кажется, по крайней мере, у Nanos с Aliexpress есть небольшие различия в монтажных отверстиях, но он должен держаться даже с помощью двух винтов, если все отверстия не совпадают должным образом. Осторожно просверлите отверстия немного большего размера, если винты в них не ввинчиваются.
Нажмите выключатель питания на слайдере. Клей вам не понадобится, так как он может легко захватить весь переключатель.
Подключите ЖК-дисплей, вставьте кнопки вверху (кнопка A имеет ключ) и штифт d-pad в нижнюю часть.
Повернув верхнюю часть вниз, чтобы кнопки оставались на месте, соедините две части корпуса и закрепите их с задней стороны 4 винтами M3x16. Старайтесь не пережимать провода между деталями. Вставьте батарею и закрепите крышку батарейного отсека двумя винтами M3x8. Если у вас возникли проблемы с кнопками, вы можете попробовать немного уменьшить их размер. Вы также можете точно настроить d-pad по высоте штифта d-pad.
Готово! Загрузите какое-нибудь программное обеспечение и протестируйте.
