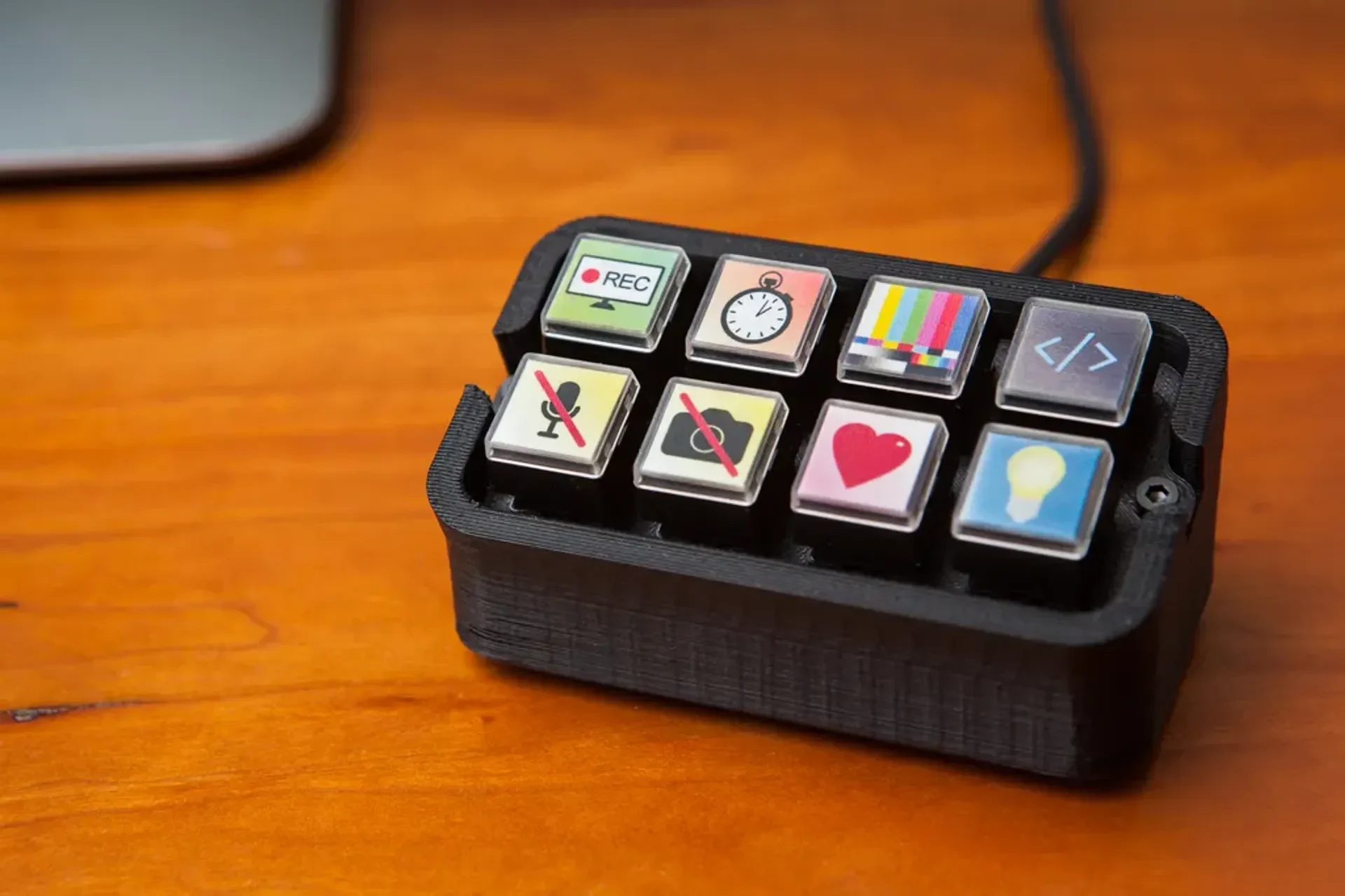

Stream Cheap (Мини-макро-клавиатура)

Это дизайн недорогой версии Elgato Stream Deck, сделанной своими руками. Хотя я сделал это вместо Stream Deck, на самом деле это мини-макрос-клавиатура, которую можно использовать в качестве панели горячих клавиш для любой программы.

Более подробная информация доступна на моем сайте.

Все файлы дизайна доступны по лицензии Creative Commons — Attribution — Share-Alike. Прошивка для Arduino лицензируется по более либеральной лицензии MIT.

Инструкции по сборке

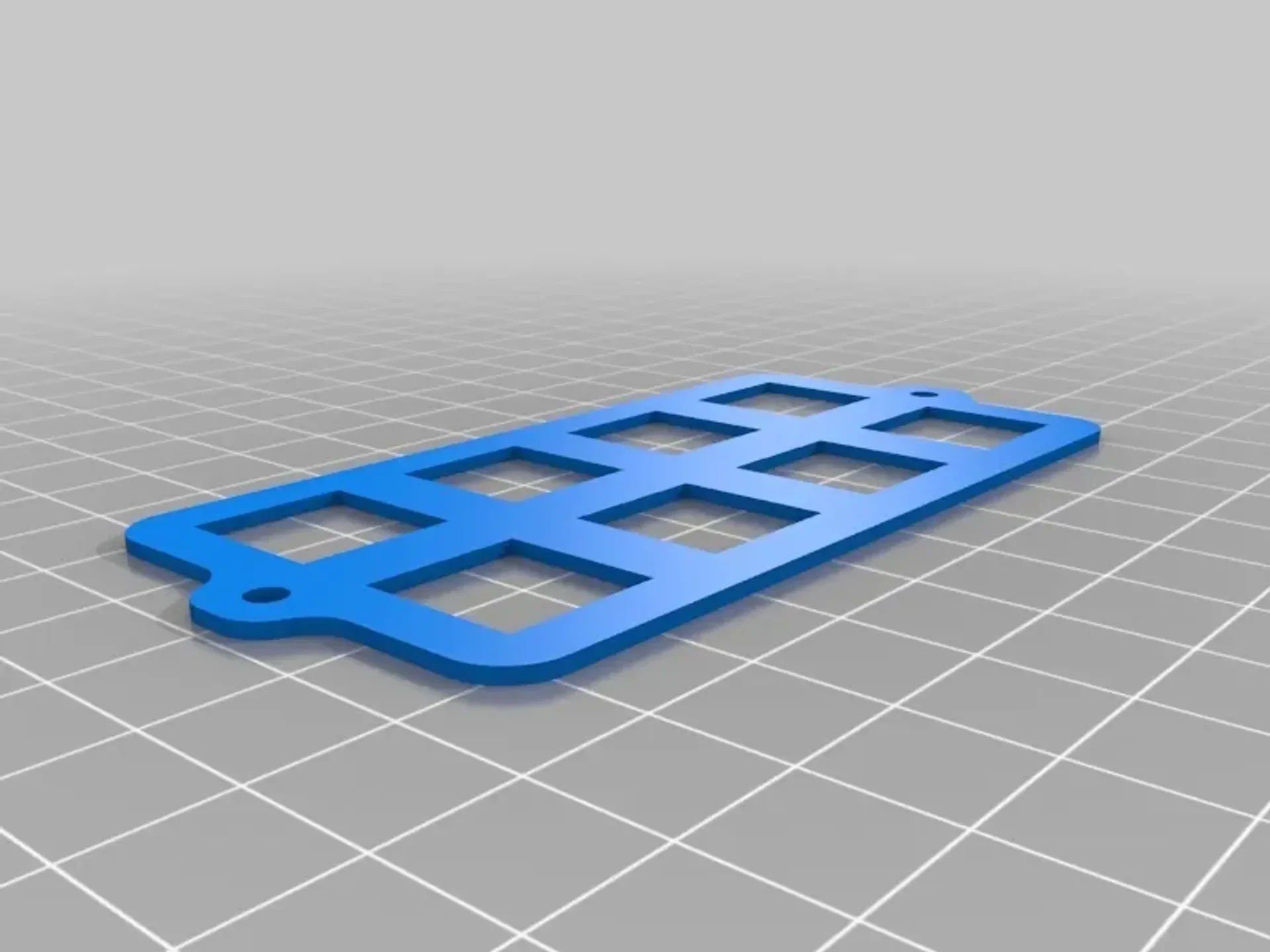

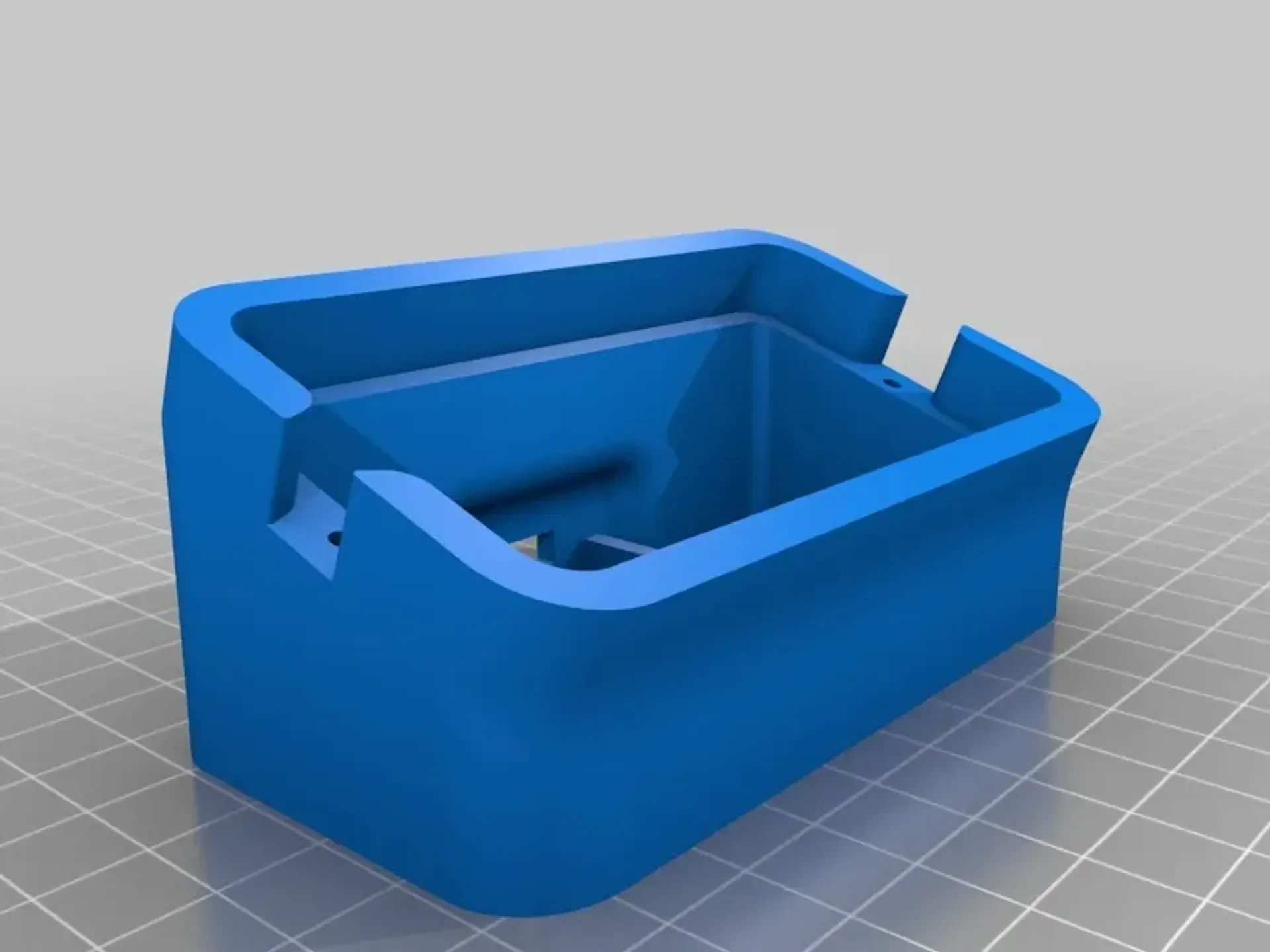

Распечатайте обе детали и постучите по отверстиям для болтов в основании, чтобы вставить болт M3.
Вставьте переключатели в лицевую панель и подключите их. К одному полюсу каждого выключателя нужен сигнальный провод, а все остальные выводы подключены к земле.
Припаиваем все к Arduino. Заземление идет на «GND», а сигнальные провода — на контакты 2-9. Я пронумеровал свои кнопки слева направо и сверху вниз, но вы можете подключить их в любом порядке, который вам нравится. Если у вас есть разъемы, используйте их, а не выполняйте прямые соединения.
Прикрутите лицевую панель к корпусу.
Распечатайте значки кнопок и прикрепите их к колпачкам клавиш. Плотно прижмите колпачки клавиш к ножкам кнопок.
Загрузите прошивку и наслаждайтесь!
Части

Требуется:

5 В Ардуино Про Микро
8 переключателей Cherry MX
8 легендарных колпачков для клавиш
2 болта М3-10

Вам также понадобится USB-кабель, провод, припой и кусок двустороннего скотча.

Необязательно:
9-контактный разъем-розетка
9-контактный разъем-вилка, прямоугольный
