Вращающаяся лампа ДНК

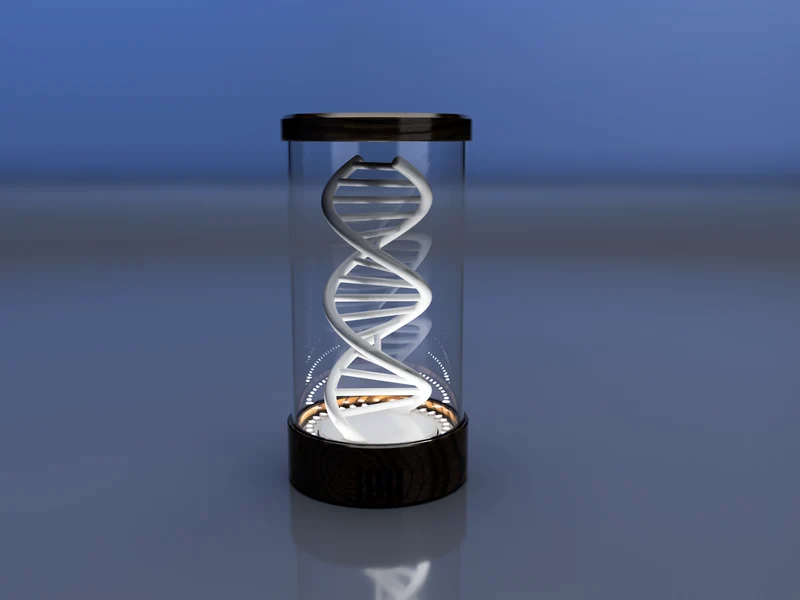

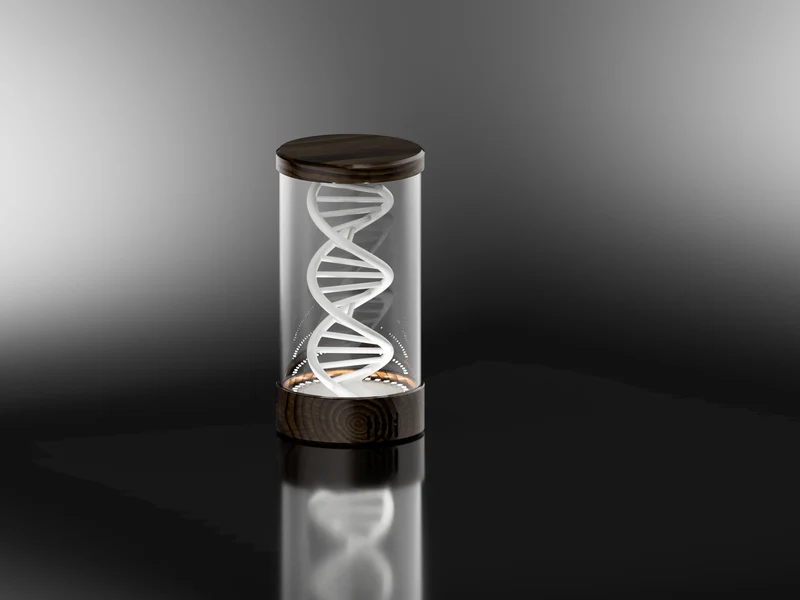

Это мой взгляд на дизайн лампы ДНК, основанный на идее дизайна Жоау Дуарте (https://www.myminifactory.com/object/3d-print-dna-lamp-20672). Конечно, вся заслуга принадлежит первоначальному создателю, поскольку это скорее вдохновение, чем моя собственная идея. С тех пор, как я увидел это в Google, я хотел сделать это сам, но, просмотрев страницу с инструкциями, я передумал, поскольку он был немного устаревшим с точки зрения компонентов и удобства. Основным недостатком этой конструкции было использование сетевого напряжения для питания двигателя и всего остального, что не является более безопасным способом.

Поэтому я пошел дальше и разработал свой собственный, используя 5 ~ 12 В постоянного тока в качестве источника питания, который будет питать wemos d1 в качестве микроконтроллера, что делает сборку этого проекта намного проще и безопаснее. Кроме того, я заменил двигатель на небольшой шаговый двигатель на 5 В, обороты которого можно контролировать с помощью wemos d1. Единственное, с чем мне не удалось приступить к работе, — это ультрафиолетовые лампы, поскольку адресных светодиодов пока нет, поэтому, к сожалению, я использовал классические светодиоды RGB для освещения скульптуры ДНК и только внизу для облегчения сборки.

Проект поставляется с готовым приложением Blynk, с помощью которого вы можете управлять цветами и яркостью колец RGB, а также скоростью двигателя.

ПРИМЕЧАНИЕ. Я не проверял возможность печати деталей, так как у меня давно нет по�� рукой 3D-принтера, поэтому в проекте нет реальных изображений сборки. Но он хорошо спроектирован с учетом реальных размеров деталей, используемых в проектах, для максимальной совместимости.

Требования к оборудованию:
Wemos D1 Mini v3 (https://www.aliexpress.com/item/32529101036.html).
Кольцо WS2812B с 32 светодиодами (https://www.aliexpress.com/item/32809169128.html).
Шаговый двигатель 5 В (https://www.aliexpress.com/item/32896006818.html).
Блок питания с выходным током не менее 2А для питания светодиодного кольца.
Понижающий преобразователь LM2596 (https://www.aliexpress.com/item/32440888820.html).
Разъем постоянного тока 5,5x2,1 мм (https://www.aliexpress.com/item/32691498041.html).
Кулисный переключатель (https://www.aliexpress.com/item/32968972320.html).
Акриловая прозрачная трубка диаметром 130/124 мм (https://www.ebay.com/itm/SELECT-OD-6-TO-150MM-CLEAR-ACRYLIC-PLEXIGLASS-PMMA-TUBE-500MM-LONG/273193152526).
(ОПЦИЯ) Резиновые ножки (https://www.aliexpress.com/item/32962698458.html).
Несколько проводов для подключения всего по схеме.
2 винта M2 5-6 мм для крепления Wemos D1.
Винты 4xM2,5 5-6 мм для крепления драйвера шагового двигателя.
Винты 4xM3 5-6 мм для крепления LM2596 и шагового двигателя.
Пр��мечания к оборудованию:
Выберите белую печатную плату крыла для максимального смешивания, если вы печатаете DNA_stand и DNA_plate белым цветом.
Покупайте понижающий преобразователь только в том случае, если у вас есть источник питания с напряжением выше 5 В. Выберите красный, так как он у меня есть и проверен.
Распечатать инструкции

Загрузите файл эскиза Arduino IDE (https://drive.google.com/file/d/1JZBDoPUS64Va6y-xRIt7R3oY7aWeO166/view?usp=sharing).

Следуйте инструкциям по загрузке кода в Wemos D1, предоставленным 3D Maker Noob в его видео «Игра престолов» с литофаном (https://www.youtube.com/watch?v=duiAbLsXZSE).

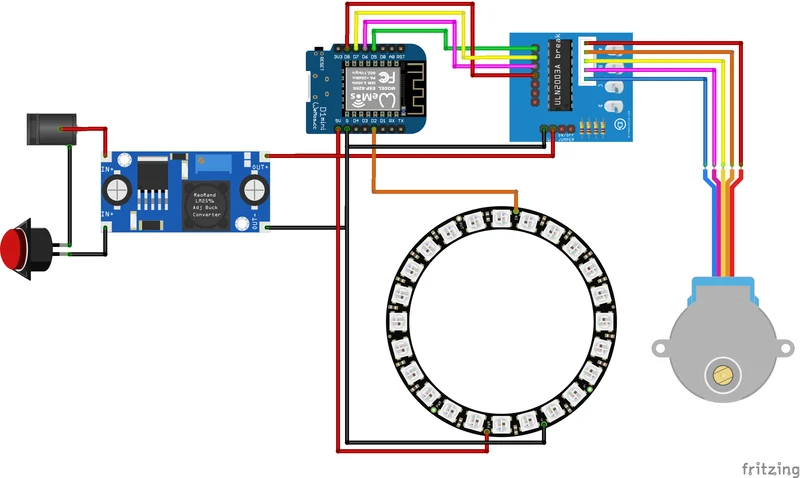

Вы также можете проследить за процессом подключения, если выполнить описанные ниже шаги слишком сложно.

ШАГ 1. Возьмите крепление DNA_stepper_mount и прикрепите его к подставке DNA_stand двумя винтами M3 5-6 мм.

ШАГ 2: Возьмите кольцо RGB и отпаяйте только гнездовой разъем JST, который мы будем использовать позже для wemo. Обязательно оставьте разъем JST неповрежденным и подсоедините его к +5 В, заземлению и входу.

ШАГ 3: Возьмите пластину ДНК и приклейте кольцо RGB, убедившись, что оно хорошо отцентрировано, а провода, выходящие из кольца, направлены в сторону зазора.

ШАГ 4. Нажмите кулисный переключатель в отверстии на задней панели, убедившись, что язычок направлен вверх. Затем припаяйте два провода к контактам.

ШАГ 5. Припаяйте два провода к разъему постоянного тока, а затем вставьте разъем постоянного тока в слот. Если он слишком свободный, нанесите немного горячего клея, чтобы зафиксировать его на месте.

ШАГ 6: Припаяйте два провода к контактам 5 В и GND драйвера ULN2003. Также припаяйте четыре провода к первым четырем входам драйвера (IN1-IN4).

ШАГ 7. Установите LM2596, Wemos D1, шаговый двигатель.
