Часы железнодорожного вокзала

История этого проекта

Я всегда хотел, чтобы у себя дома были оригинальные часы Swiss Railway, но оригинальные часы редки, дороги и довольно велики для среднего дома, поскольку стандартные размеры составляют до 80 см в диаметре, а самый большой из них — 9 м (29,5 футов) в диаметре (титульное изображение выше). Кроме того, многие из официально лицензированных часов, которые вы можете купить, даже не имеют знаменитой плавной секундной стрелки и паузы на полной минуте, это просто кварцевые часы с нанесенным на них циферблатом с железнодорожным циферблатом. И они тоже дорогие.

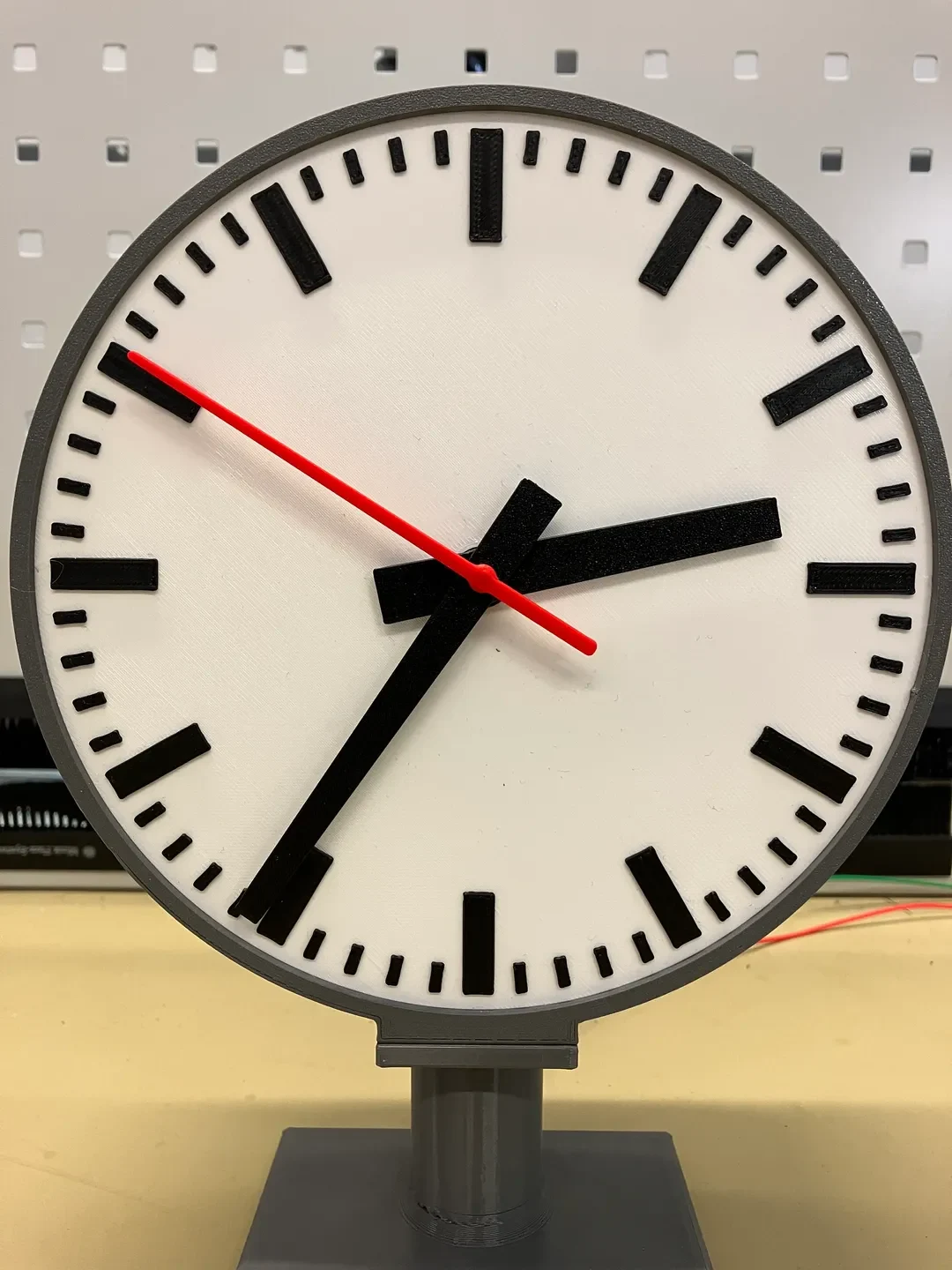

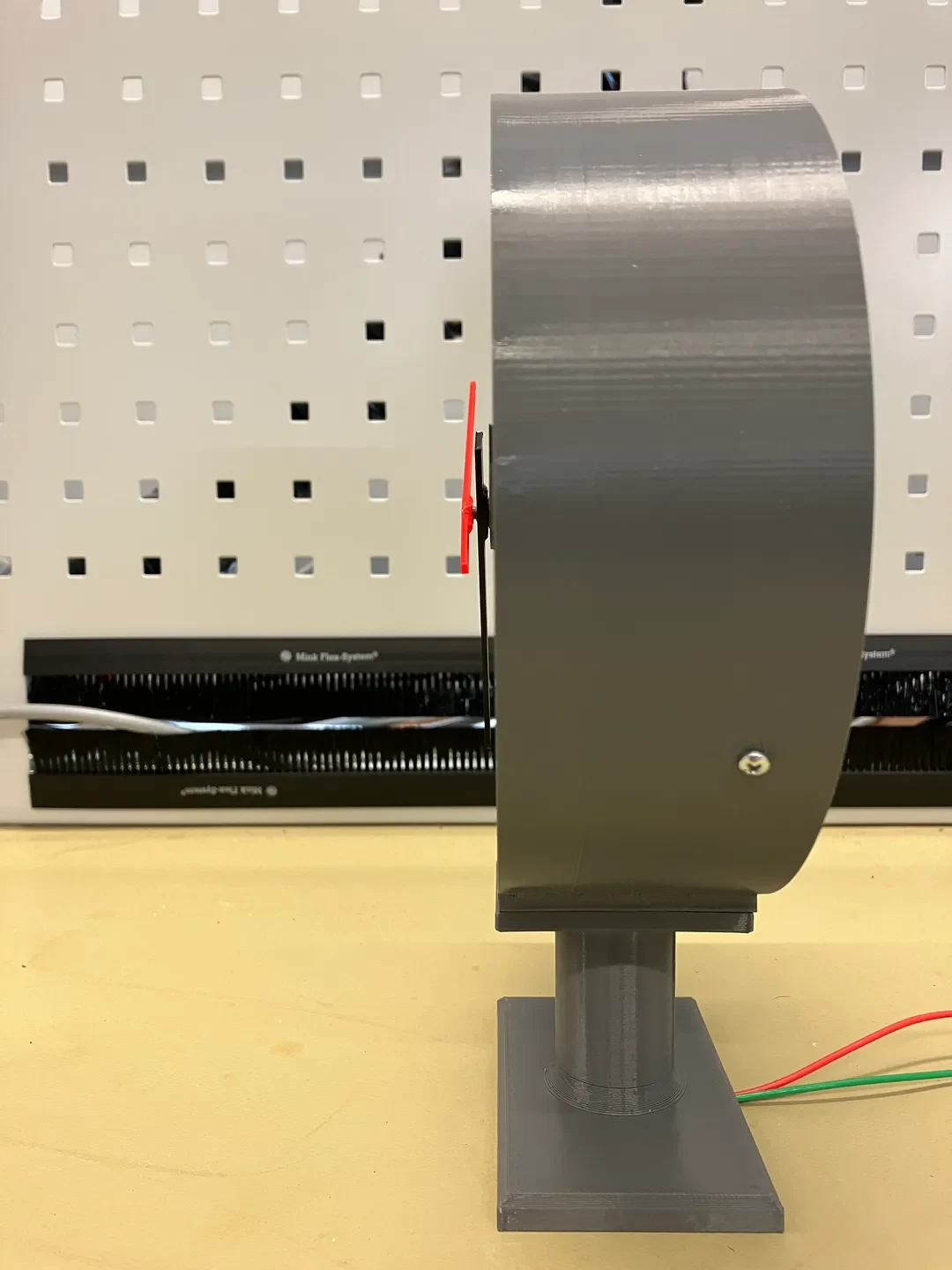

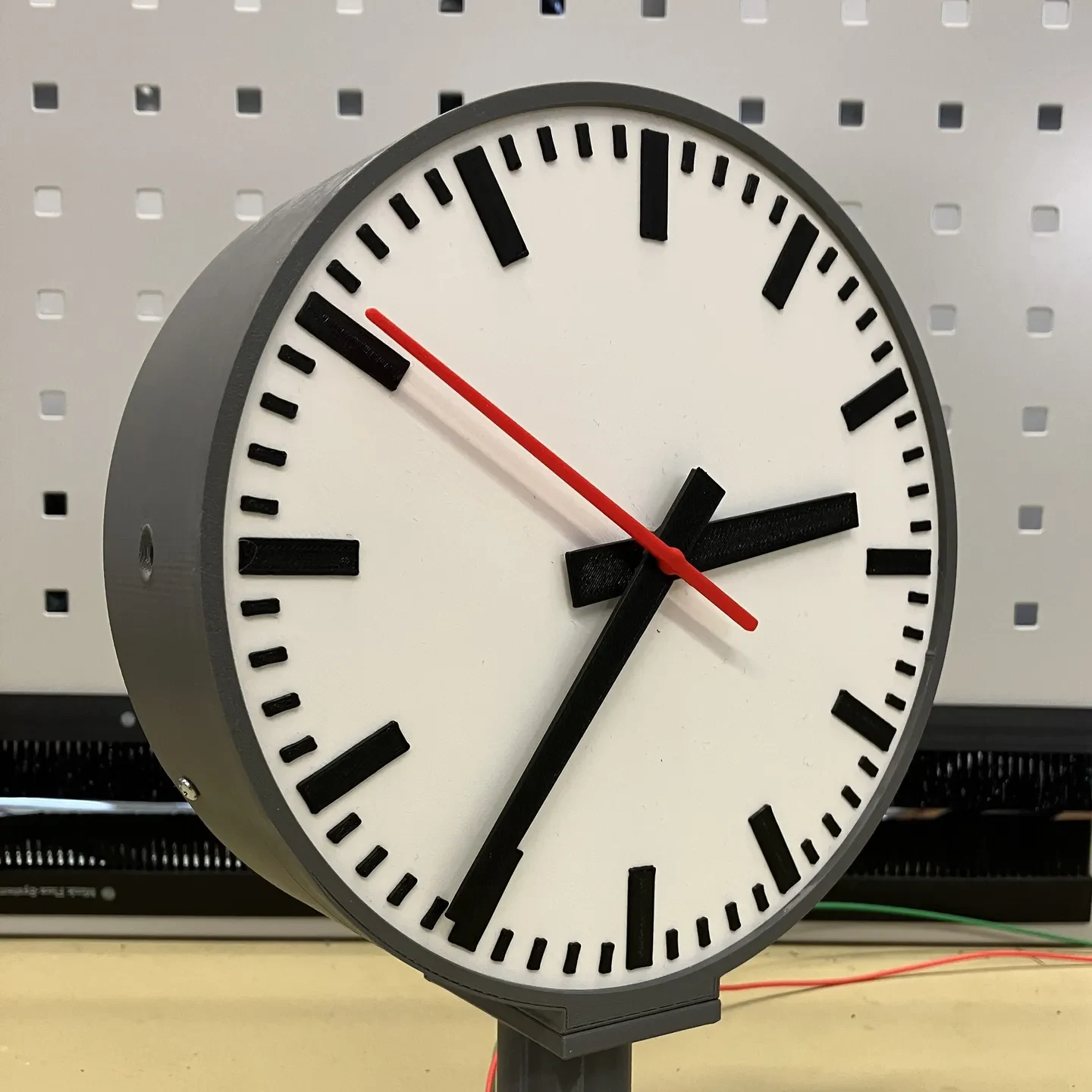

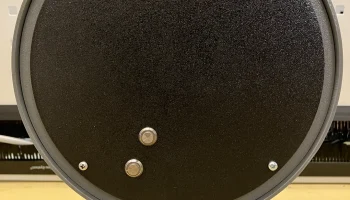

Поэтому я решил создать часы, вдохновленные знаменитыми швейцарскими железнодорожными часами, подходящего размера, которые может изготовить любой, обладающий некоторыми знаниями в области электроники и 3D-принтером. Все детали можно распечатать на принтере Prusa Mini или любом другом принтере со встроенной пластиной размером не менее 18х18см.

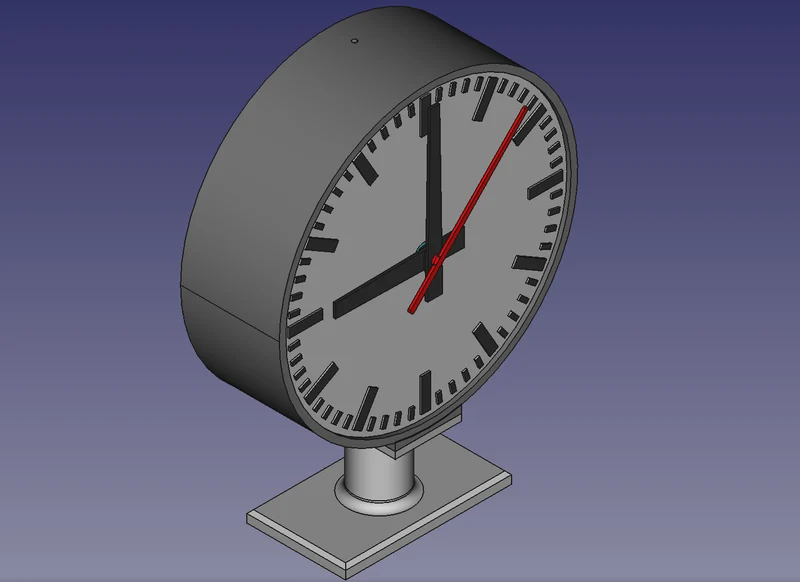

Идея этого жила в моей голове много лет, но по-настоящему я начал проект в октябре 2021 года с первых итераций механики в FreeCAD. Из-за нехватки времени проект снова был заброшен после нескольких попыток (и я понял, что это намного сложнее, чем предполагалось), прежде чем я снова взялся за него весной 2023 года. И с тех пор я время от времени над ним работаю, печатая прототипы, разрабатывая электронику и пишу для него код.

На данный момент это мой самый крупный и продолжительный проект, и я рад поделиться им с сообществом.

Важно:

Дизайн циферблата и стрелок оригинальных швейцарских железнодорожных часов является собственностью Швейцарских федеральных железных дорог SBB. К сожалению, швейцарские федеральные железные дороги не разрешили мне опубликовать оригинальный циферблат в виде файлов для 3D-печати. Поэтому я создал более общий циферблат, вдохновленный стилем часов европейских вокзалов.

Я постарался исключить все детали дизайна, защищенные авторским правом, но чтобы свести к минимуму риск того, что мне придется его удалить, пожалуйста:

НЕТ КОММЕРЧЕСКОГО ИСПОЛЬЗОВАНИЯ

ТОЛЬКО ДЛЯ ЛИЧНОГО ИСПОЛЬЗОВАНИЯ

Пожалуйста, не портите это всем остальным, продавая куда-либо дизайн, детали или готовые часы. Потому что это может заставить меня отказаться от всего проекта, на создание, оформление и документирование которого у меня ушло много часов. Спасибо.

Журнал изменений

Дата

Изменения

11 марта 2024 г.

первоначальный выпуск

12 марта 2024 г.

Добавлена таблица проблем, добавлен номер проблемы. 1

13 марта 2024 г.

Добавлен файл потолочного крепления (крепление в папке), добавлен номер выпуска. 2

19 марта 2024 г.

Добавлен фланец 90 градусов для использования в качестве настенного крепления.

20 марта 2024 г.

Добавьте ссылку на магазин, добавьте номер выпуска. 3

14 августа 2024 г.

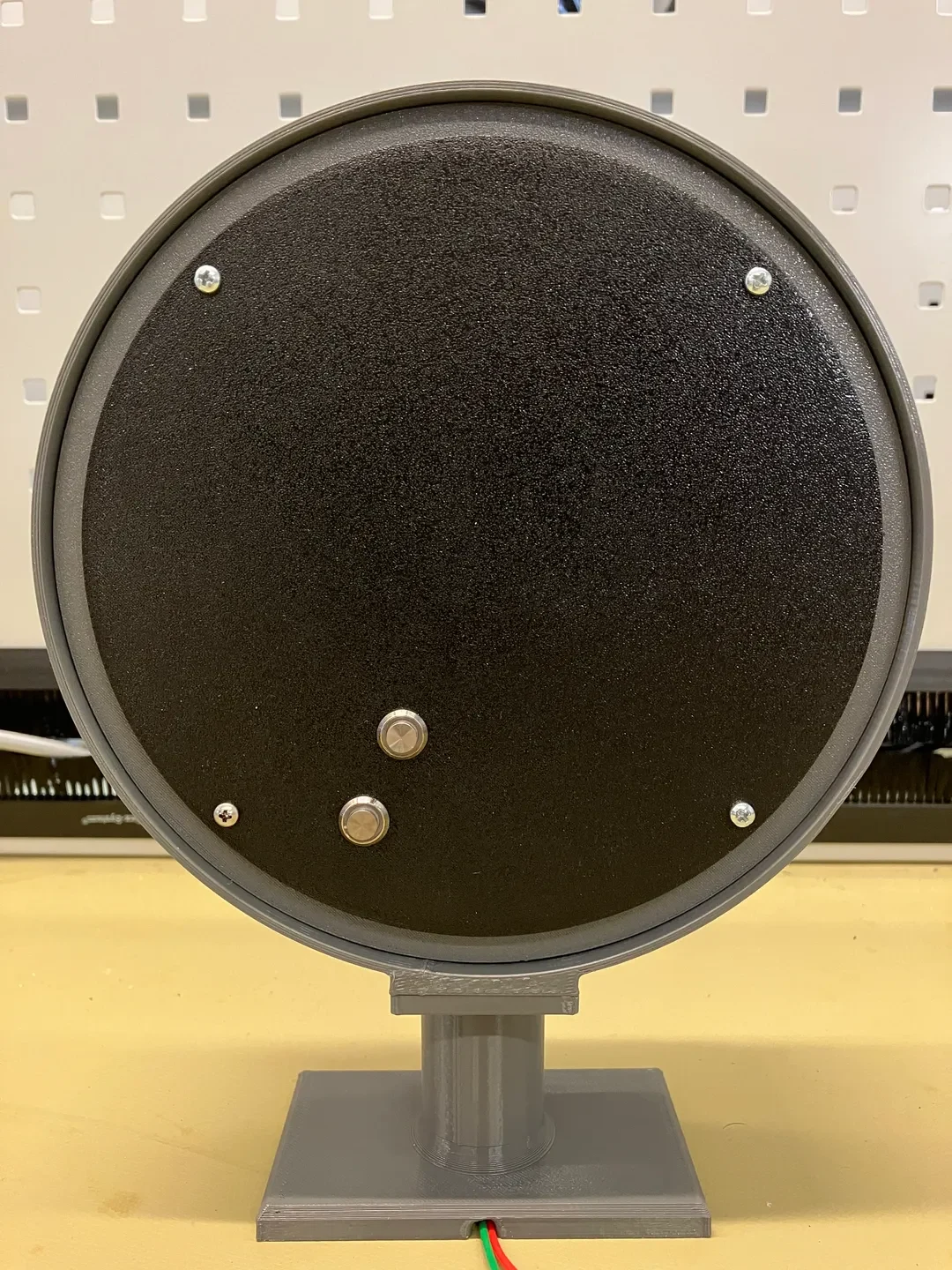

Добавьте подставку для использования с адаптером USB-C, изготовленным @Fr3D (не проверенным @smallthings)

Известные проблемы

номер

Решено

Проблема

1

НЕТ

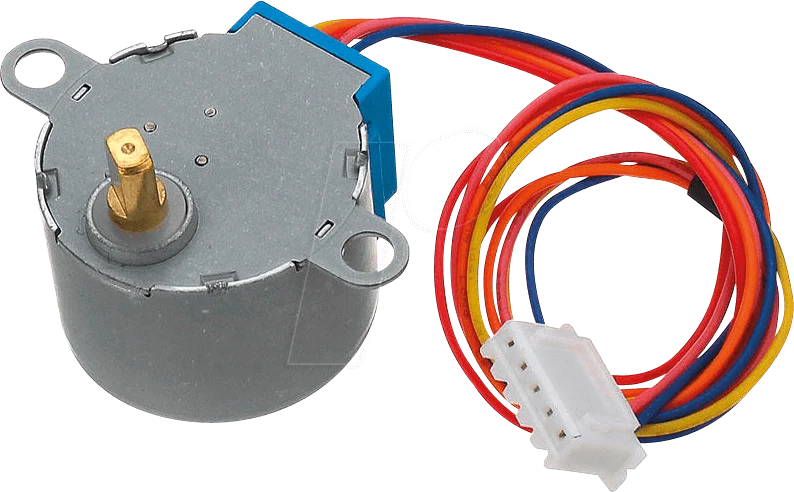

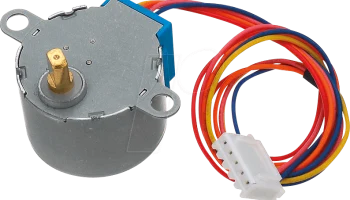

Светодиоды слегка мерцают из-за низкой частоты шага шагового двигателя 1 (в секундах).

2

НЕТ

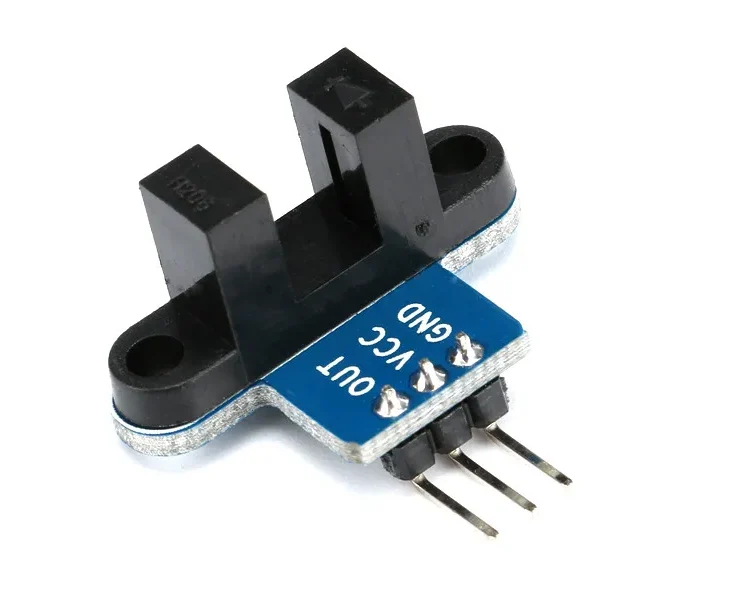

В документации отсутствует документация по электропроводке (датчики, светодиоды и т. д.)

3

НЕТ

список недостающих деталей для печатной платы (BOM)

Оригинальный дизайн швейцарских железнодорожных часов:

Оригинальный швейцарский дизайн 1944 года с красной секундной стрелкой, добавленный в 1953 году, я думаю, является образцом для большинства местных вариантов в разных европейских странах. Они лишь слегка адаптированы.

С сайта Швейцарских федеральных железных дорог SBB:

Железнодорожные часы SBB были созданы Гансом Хилфикером в 1944 году как воплощение фразы «пунктуальность — визитная карточка железной дороги». Часы получили элегантный дизайн и легко читаемый циферблат.

Знаменитая ныне пауза, когда секундная стрелка достигает минутной отметки, возникла из-за технической необходимости на заре появления часов. Хилфикер хотел, чтобы часы всех станций в Швейцарии были синхронизированы. Для этого часы каждую минуту получали импульс времени по телефонному кабелю от главных часов в сигнальной будке Цюриха. Однако синхронизация всех часов станции таким способом заняла 1,5 секунды. В конечном итоге это привело к появлению секундной стрелки, которая совершает оборот всего за 58,5 секунды, а затем делает паузу на 1,5 секунды, прежде чем начать свой следующий оборот, когда минутная стрелка прыгает.

Хилфикер дал следующее объяснение своего технического решения:
