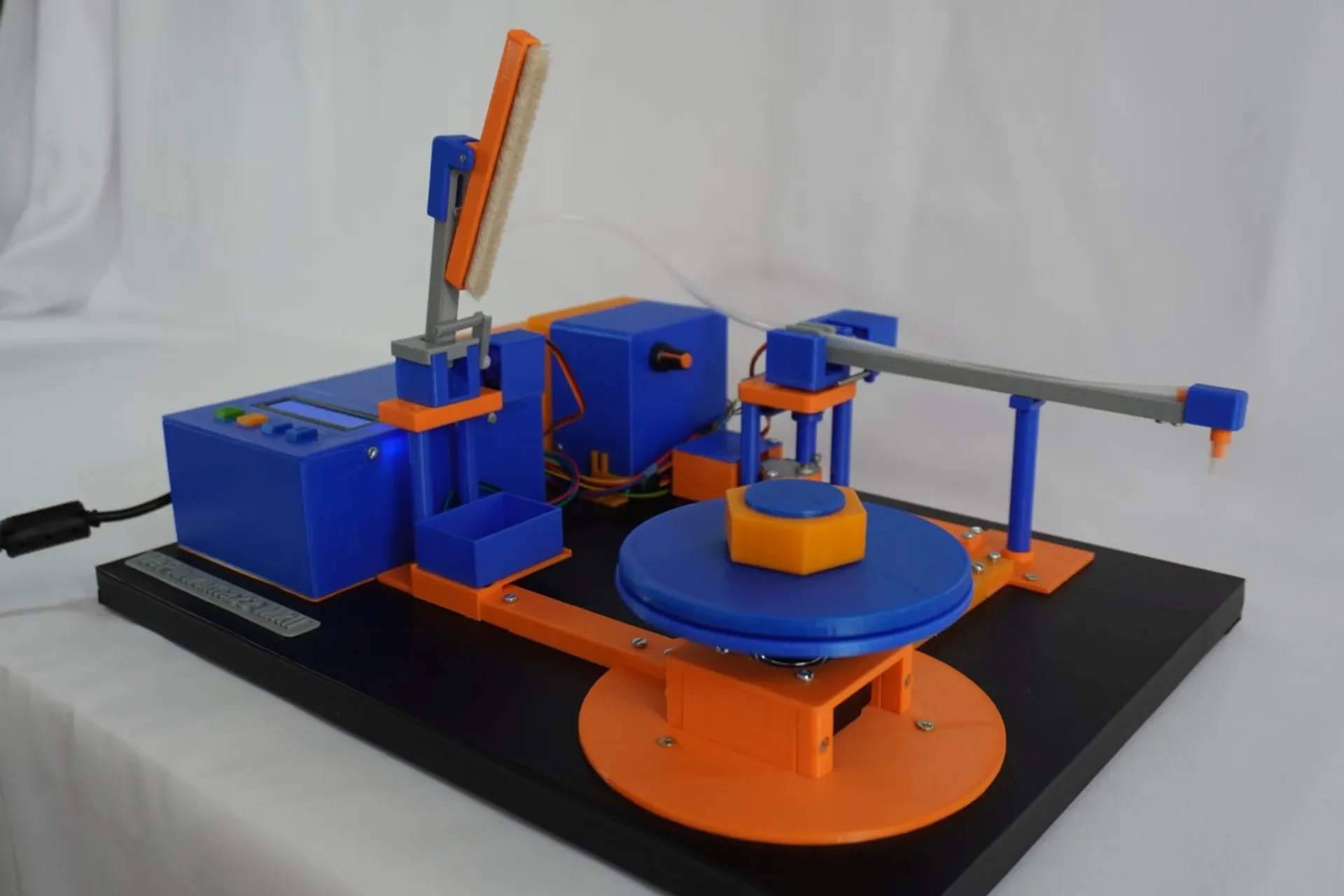

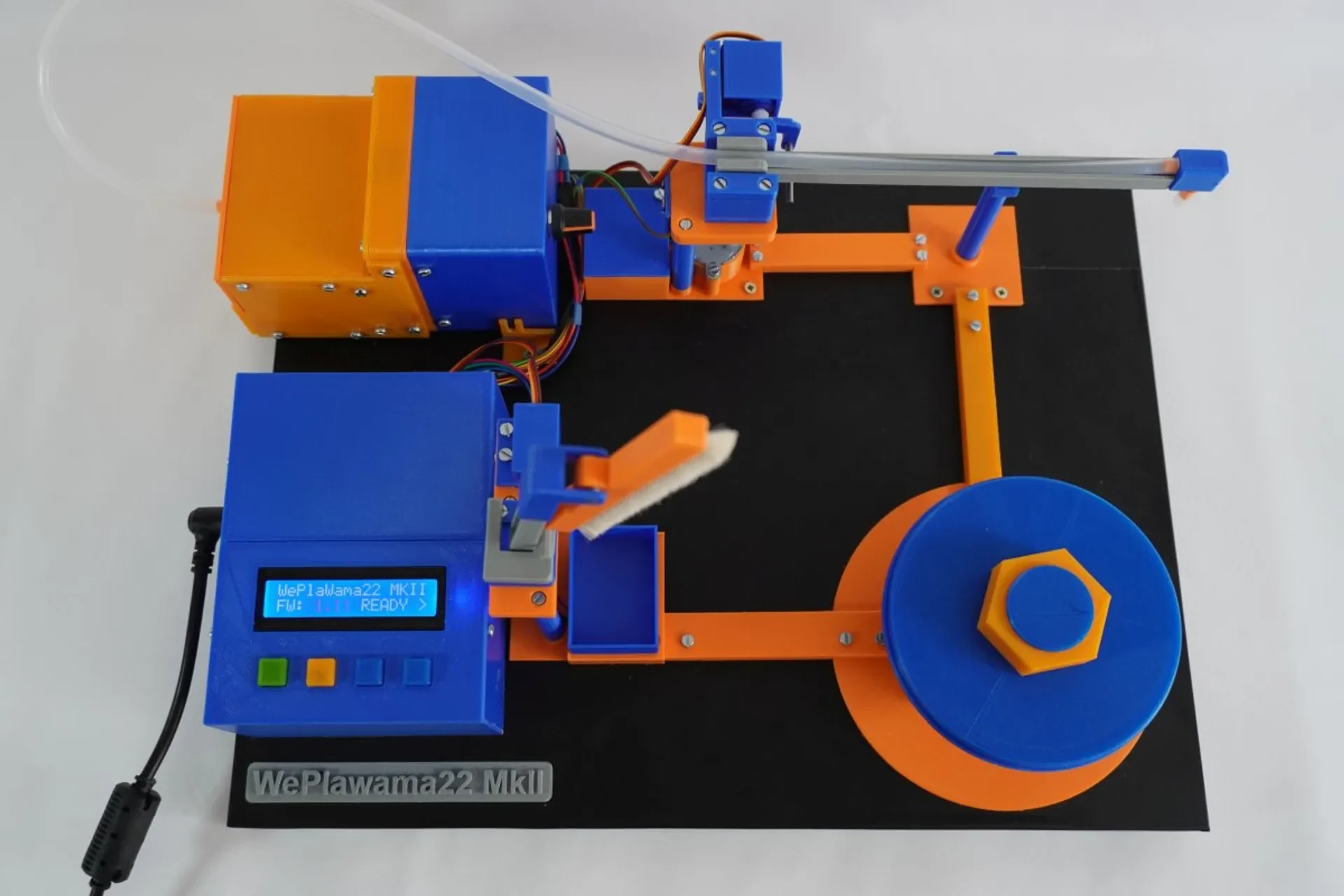

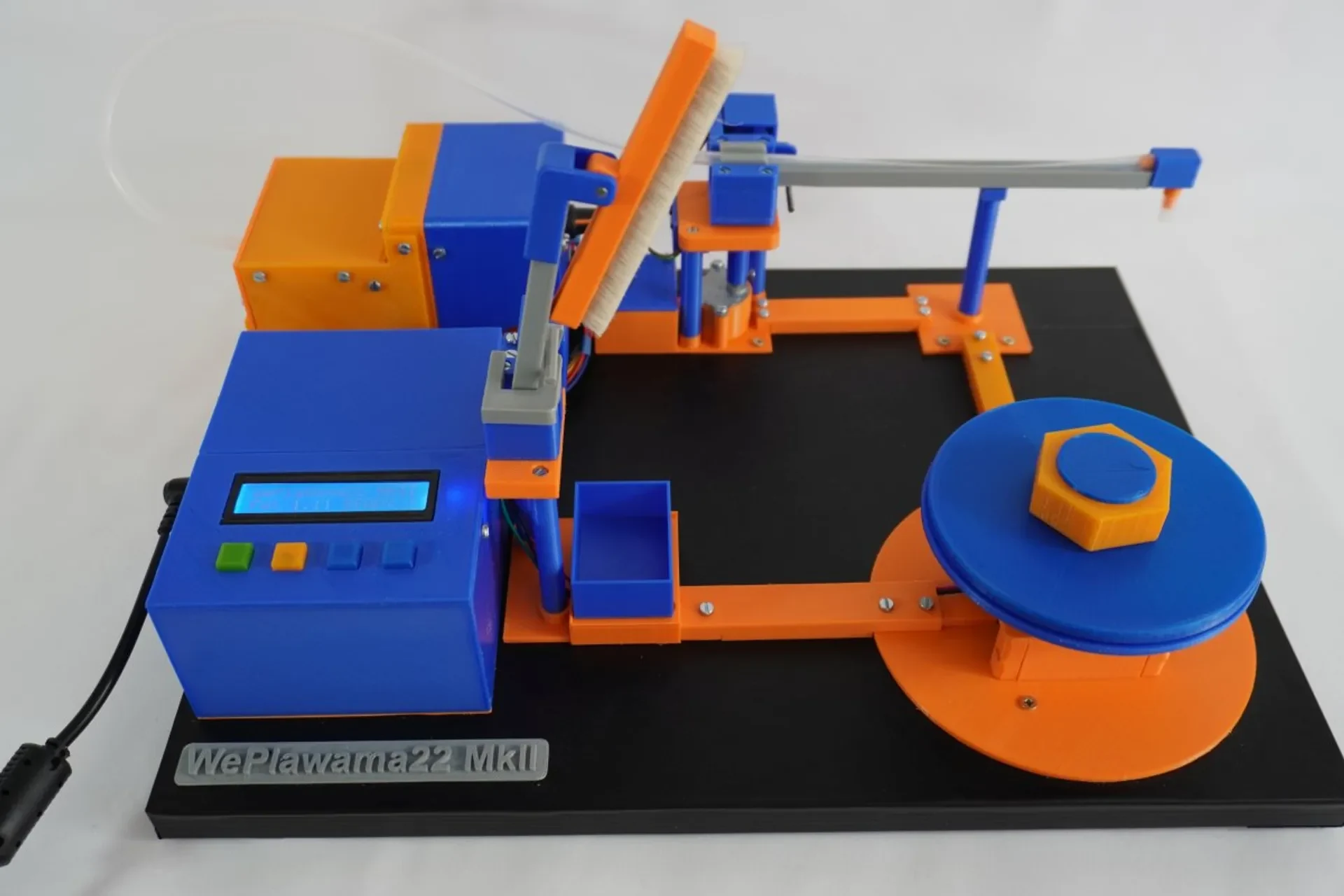

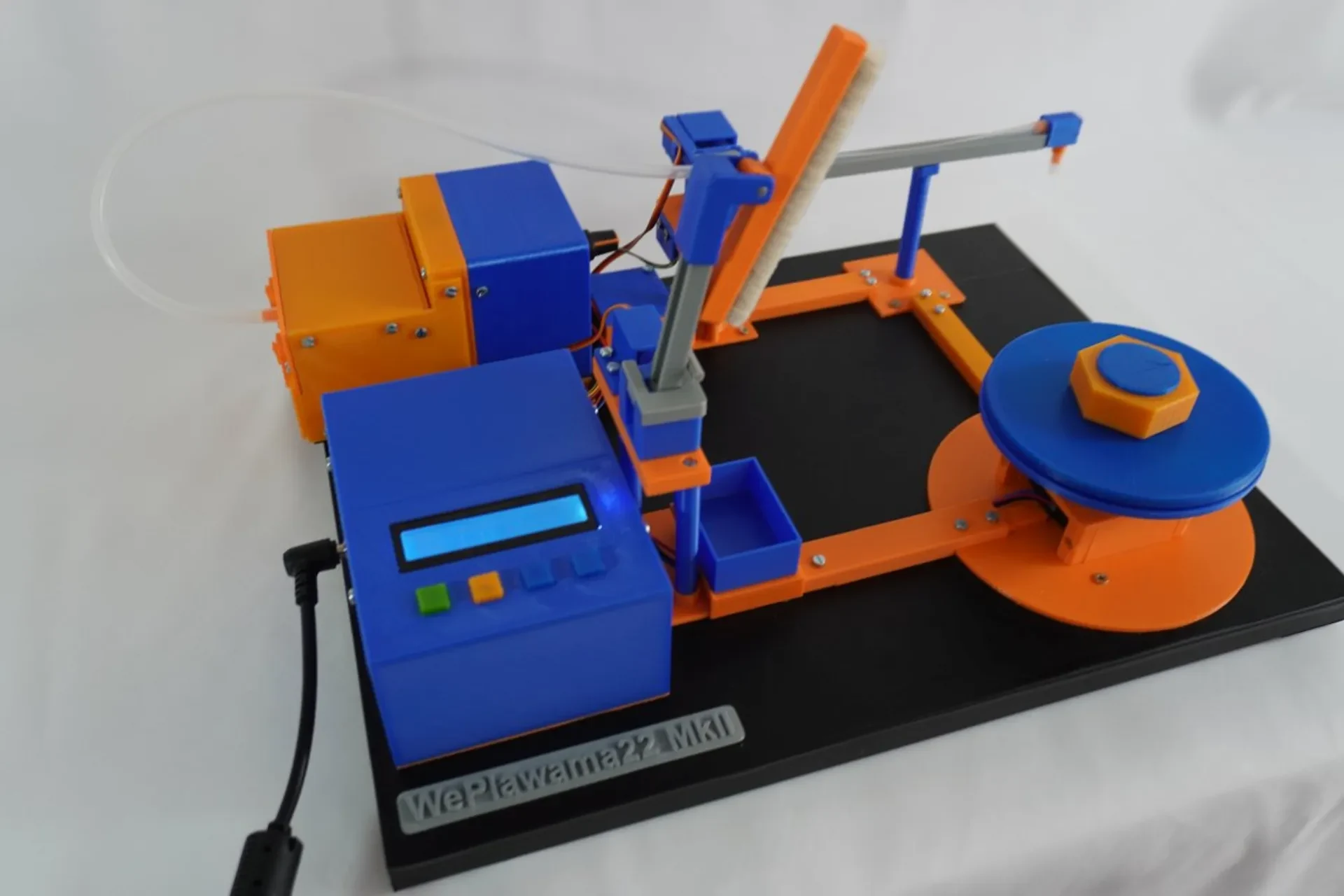

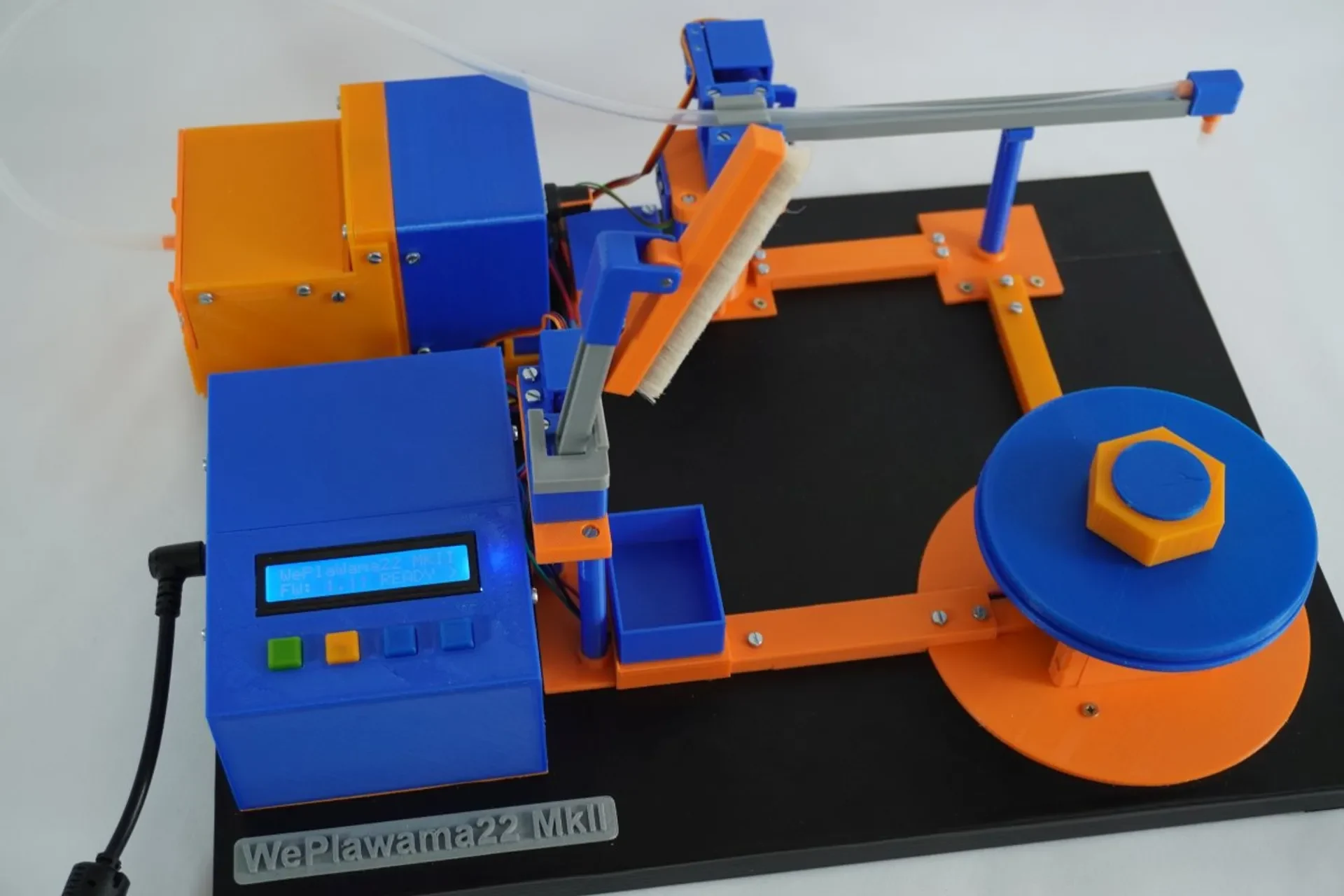

WePlawama22 MKII - машина для чистки виниловых пластинок....
Как страстный коллекционер винила, я, естественно, чищу свои пластинки влажными. Все началось с Кности.
В конечном итоге требовалось что-то более профессиональное. Но поскольку я не хотел тратить 500 евро или больше на более или менее дорогой пылесос для влажной уборки, я начал придумывать свою собственную машину, вдохновленный другими проектами DIY.

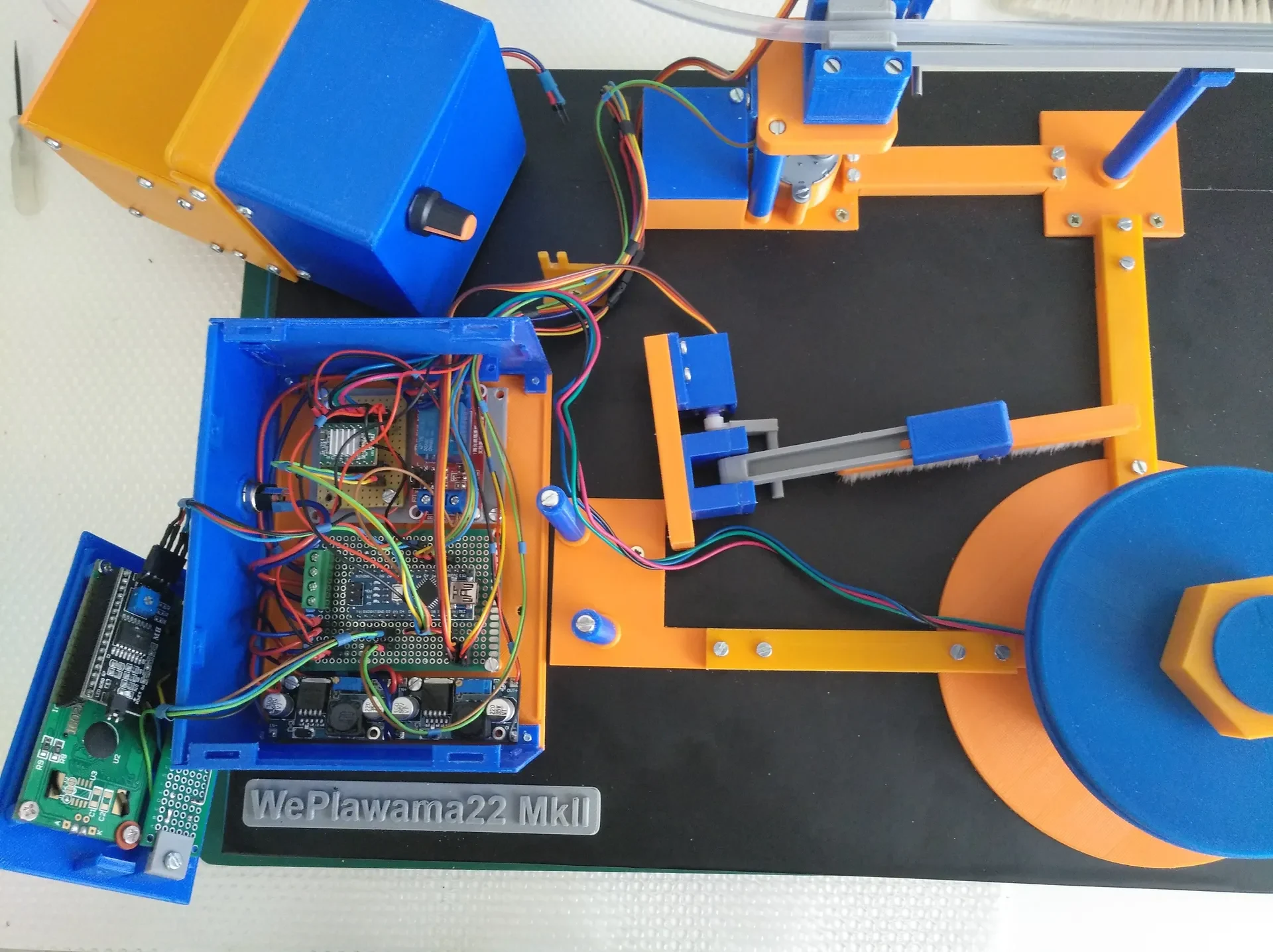

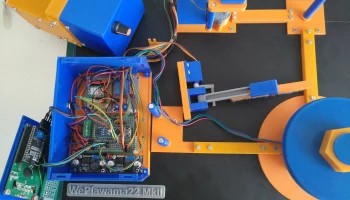

Машина должна быть максимально полно реализована на 3D-принтере. Немного приправлено электроникой. Управляется Arduino Nano. В настоящее время у него даже есть возможности для расширения. Кроме того, пара шаговых двигателей и электроника драйвера, а также два сервопривода и всасывающая турбина на 12 В.
Стоит, помимо нити, добрых 100€. Из них на блок питания 12 В, 10 А приходится самая большая часть. Однако ток 10 А необходим только для управления пусковым током турбины.
Посмотрите, как работает машина, посмотрев видео по ссылке.

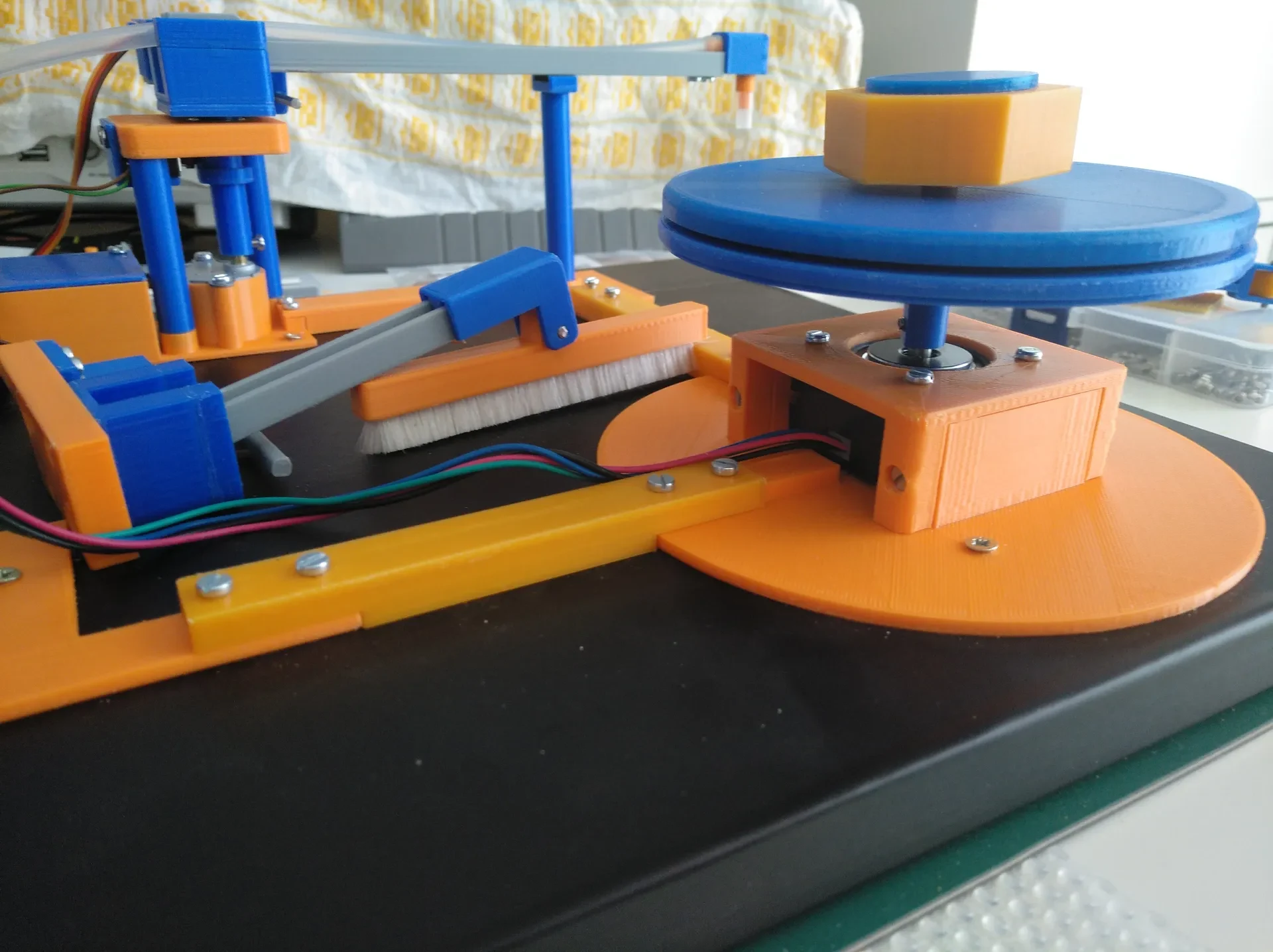

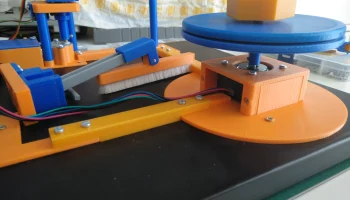

Этот проект состоит из 80 печатных частей. Все детали печатаются с 50-100% заполнением пластиком. Я знаю, он похож на «Плеймобиль» в дизайне Борга, но он модульный. Если вы хотите построить эту машину, не стесняйтесь спра��ивать меня (здесь или на YouTube), если у вас есть какие-либо вопросы. Конечно, вы можете использовать собственное решение для вакуумной турбины или электронного корпуса.
Я добавил несколько ссылок в список запчастей (они не являются партнерскими). Итак, вы можете видеть, что это за часть.
обновление 15.06.2023 — добавлены подробные фотографии

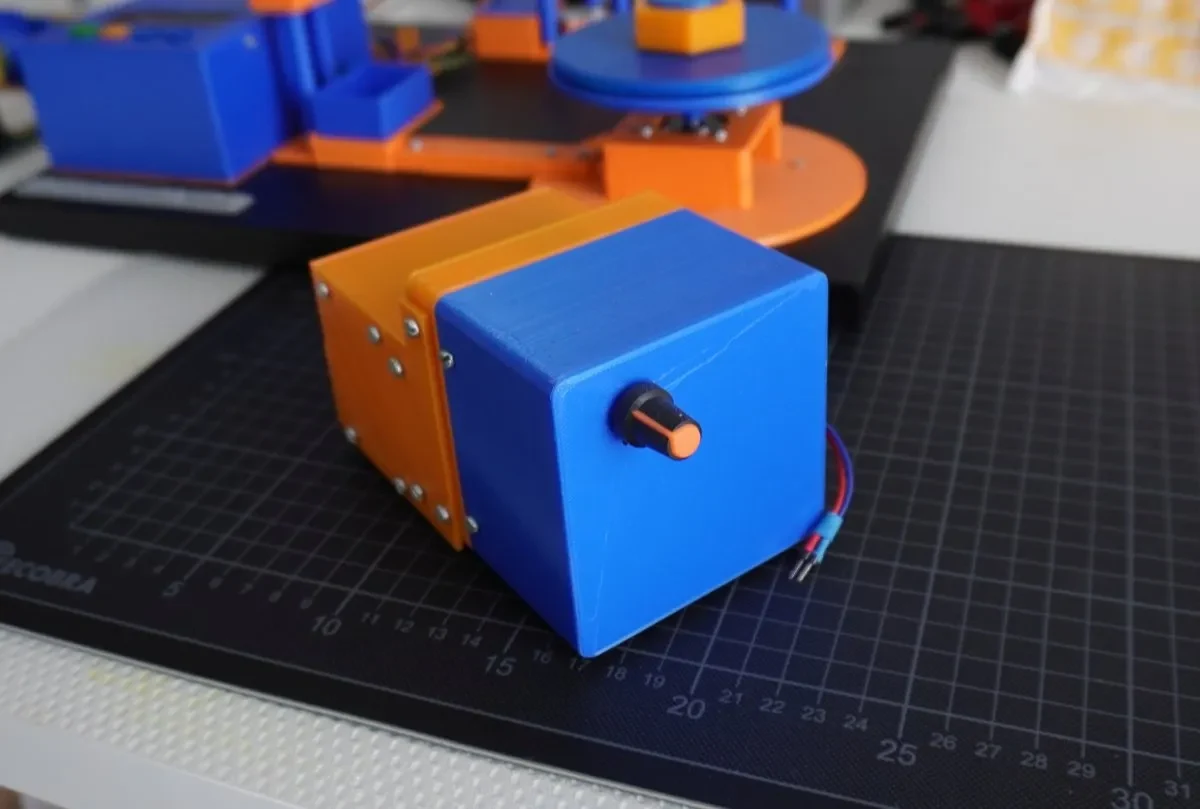

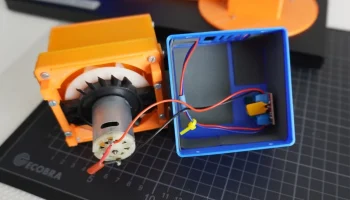

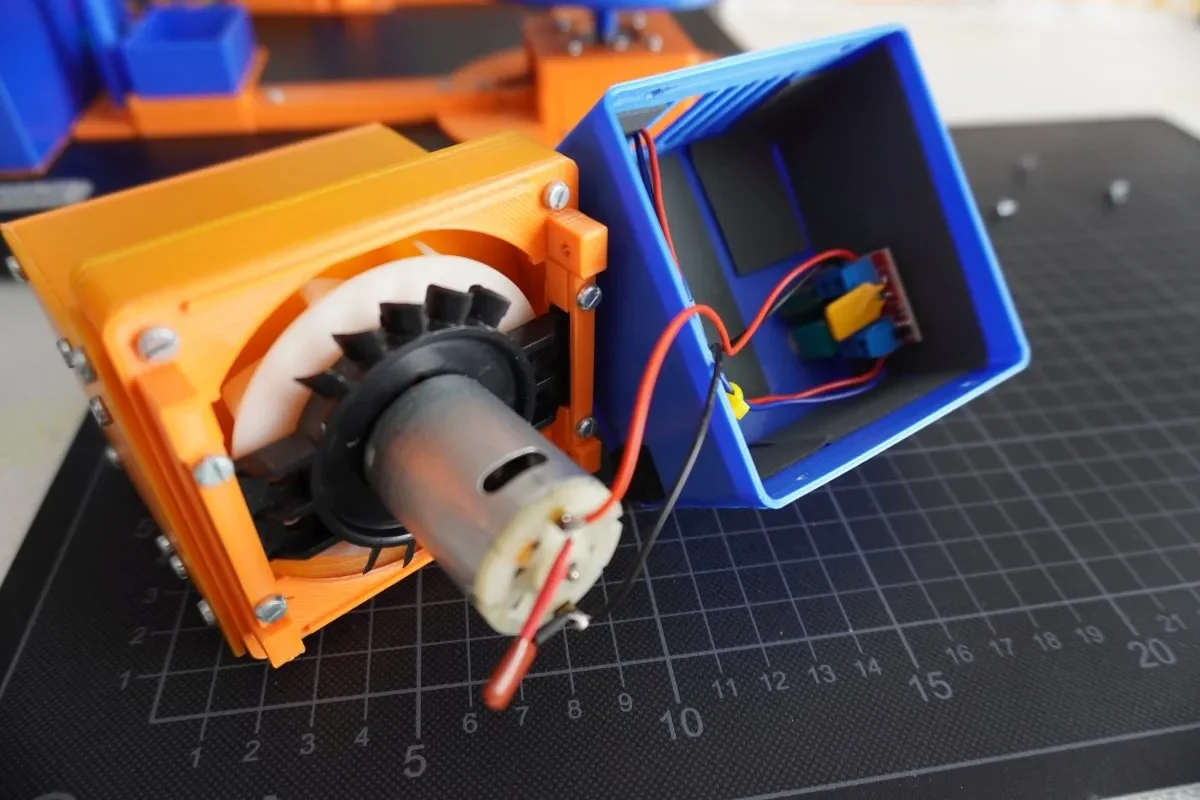

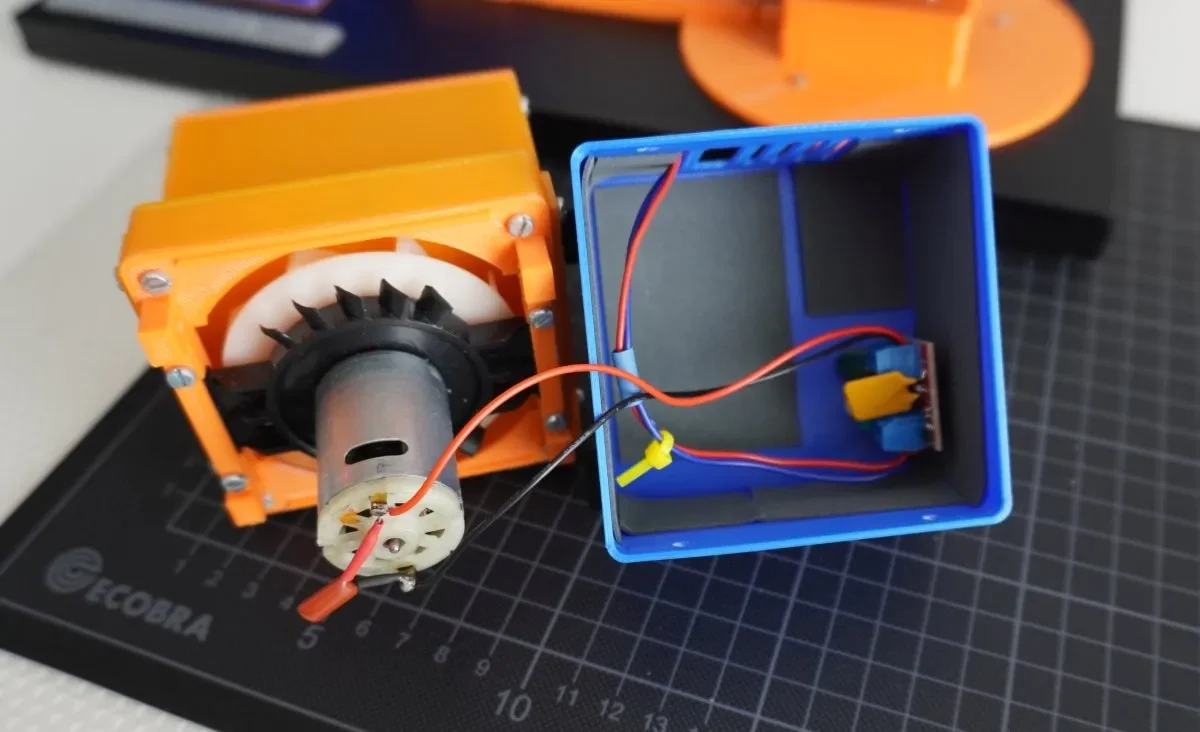

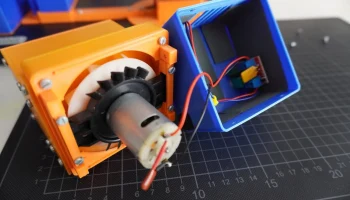

обновление 16 июня 2023 г. — добавлены подробны�� фотографии корпуса турбины.
обновление 09.08.2023 — добавлены подробные фотографии микропереключателя vaccumarm
обновление 02.11.2023 — исправление диаграммы Фрицинга
Электронный список деталей:
--------------------
— Ардуино Нано
— ЖК-дисплей синий 2x16, с интерфейсом I2C
— Блок питания 12В, 10А (блок питания)
— кнопка (крепление на плату, 4 шт.)
— Регулятор напряжения (понижающий) 1А для 5В (Arduino, Relais и т.д.)
— Регулятор напряжения (понижающий) 1А, 9В для шагового двигателя Nema17
— Вакуумная турбина (примердетали)
— ШИМ-управление двигателем 5А (ШИМ-контроллер)
— Вакуумный рычаг сервопривода (9g SG90 Mini Servo) (мини-сервопривод)
— Рычаг сервощетки (9g SG90 Mini Servo)
— Вакуумный рычаг шагового двигателя — 28BYJ-48 5В
— Вакуумный рычаг концевого выключателя (концевой переключатель)
— Реле ф. Турбина (реле)
— Шаговый двигатель Nema17 (Nema17)
— Драйвер шагового двигателя A4988
------------------
Список деталей механики:
--------------------
— панель из фанеры 40х30см (панель)
— Кисть Кности Рекорд (запчасть)
— Силиконовая трубка 6х4мм, внутренний диаметр 4мм (0,5м) (силиконовая трубка)
— ось с резьбой 4 мм ( ось с резьбой )
— Стальная ось 3 мм (стальная ось)
— Рычаг щетки подшипника (щетка подшипника)
— Соединение щетки подшипника (подшипники)
— Подшипник вакуумного рычага Мотор оси (Kugellager 5x10x16)
— Подшипник вакуумного рычага (2,6х5х3мм, 2шт.) (подшипник вакуумного рычага)
— Кольцо уплотнительное 97х104х3,5 (уплотнительное кольцо)
— Винты М3х10 и гайки.
— Гайки М4
Код Arduino: https://github.com/werner-rh/weplawama.git.
