Простой держатель для модуля OLED-дисплея 1,3 дюйма 128x6...

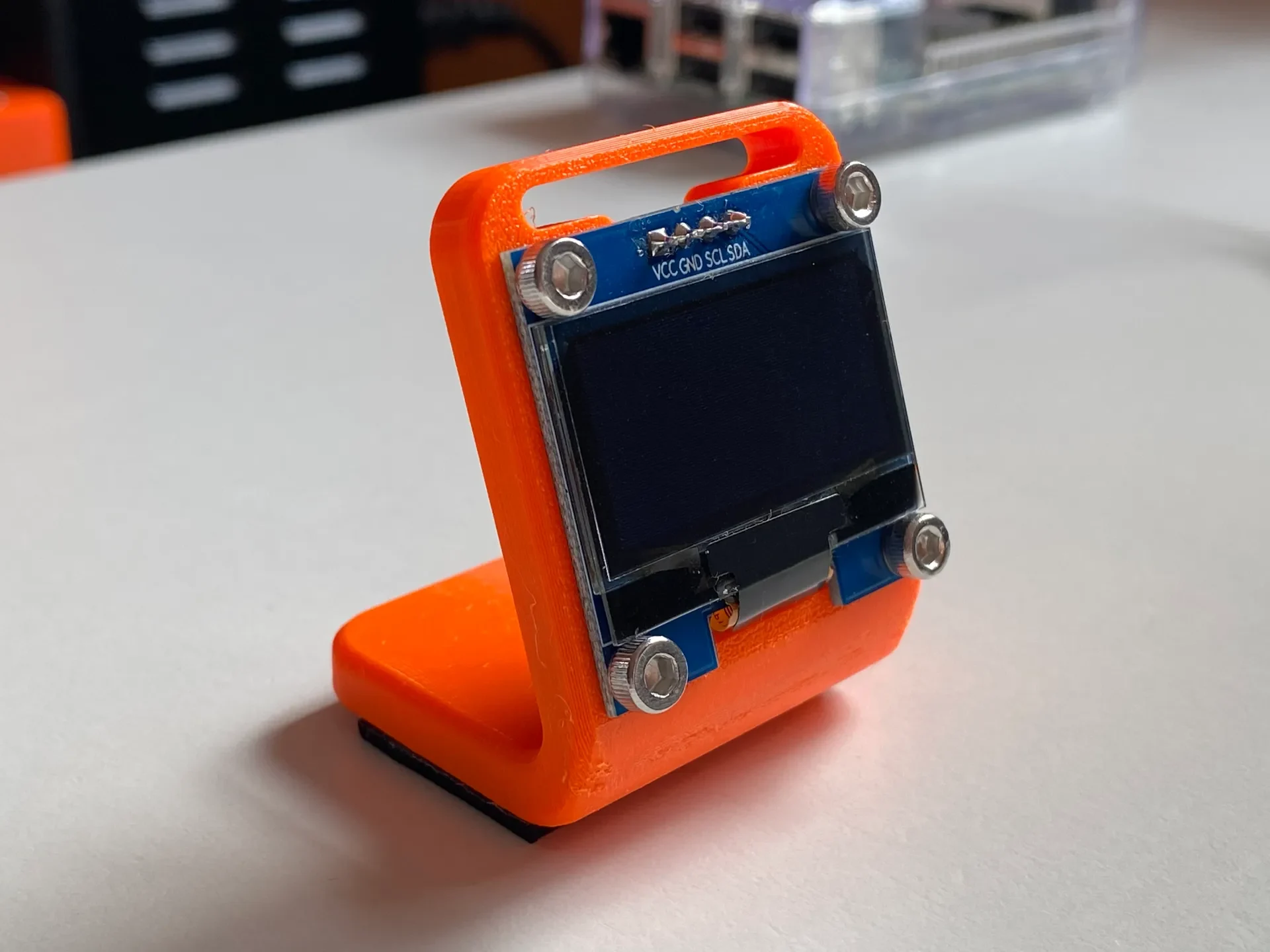

Модуль дисплея крепится на передней панели четырьмя винтами и гайками M3x8. Винты M3x6 также подойдут, но могут не пройти через гайку M3 до конца.

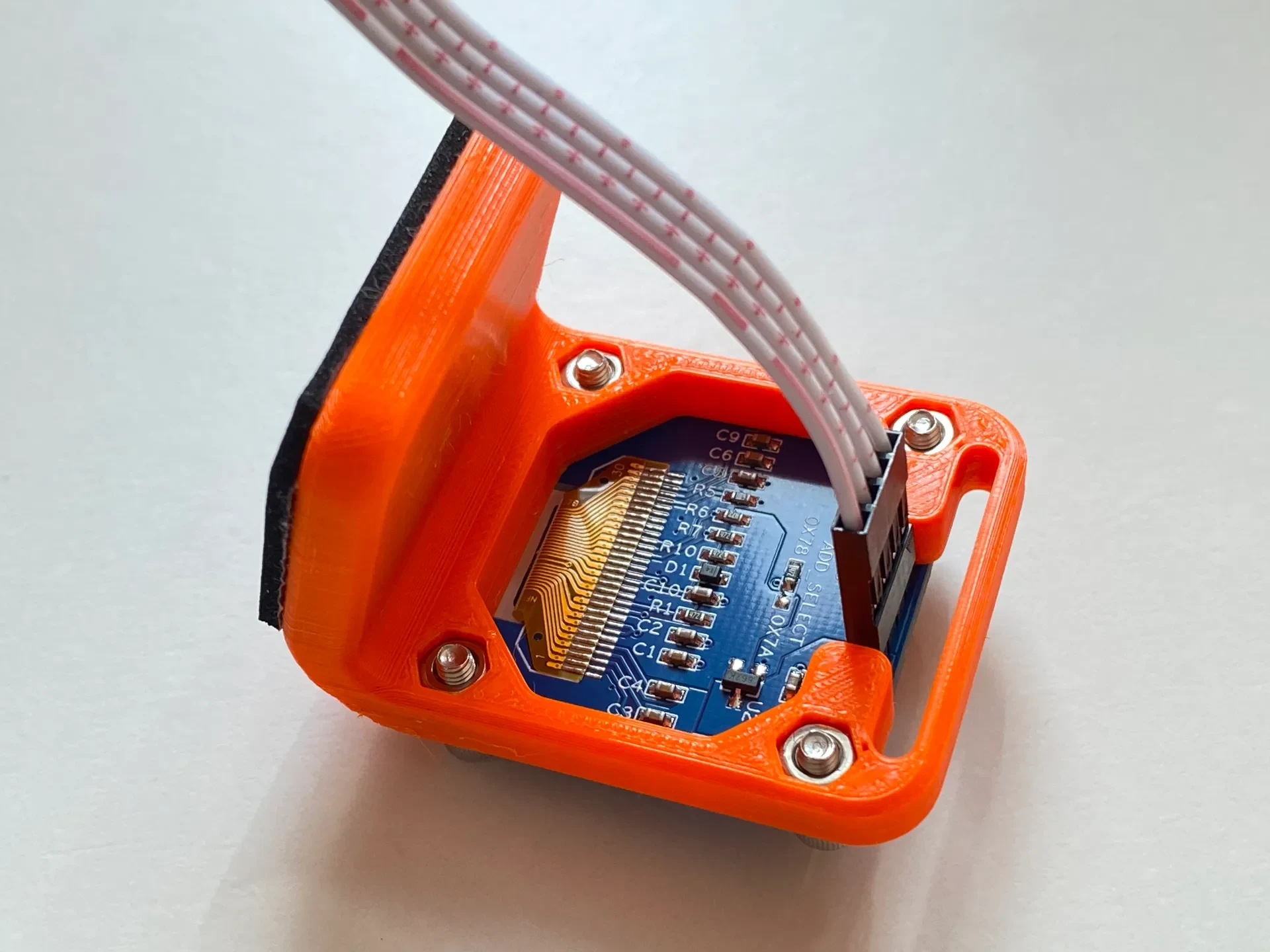

Я добавил место для четырех гаек M6 в нижней части держателя, чтобы добавить вес и сделать его более устойчивым. Вы также можете положить на дно немного резиновой пены, чтобы она не скользила.

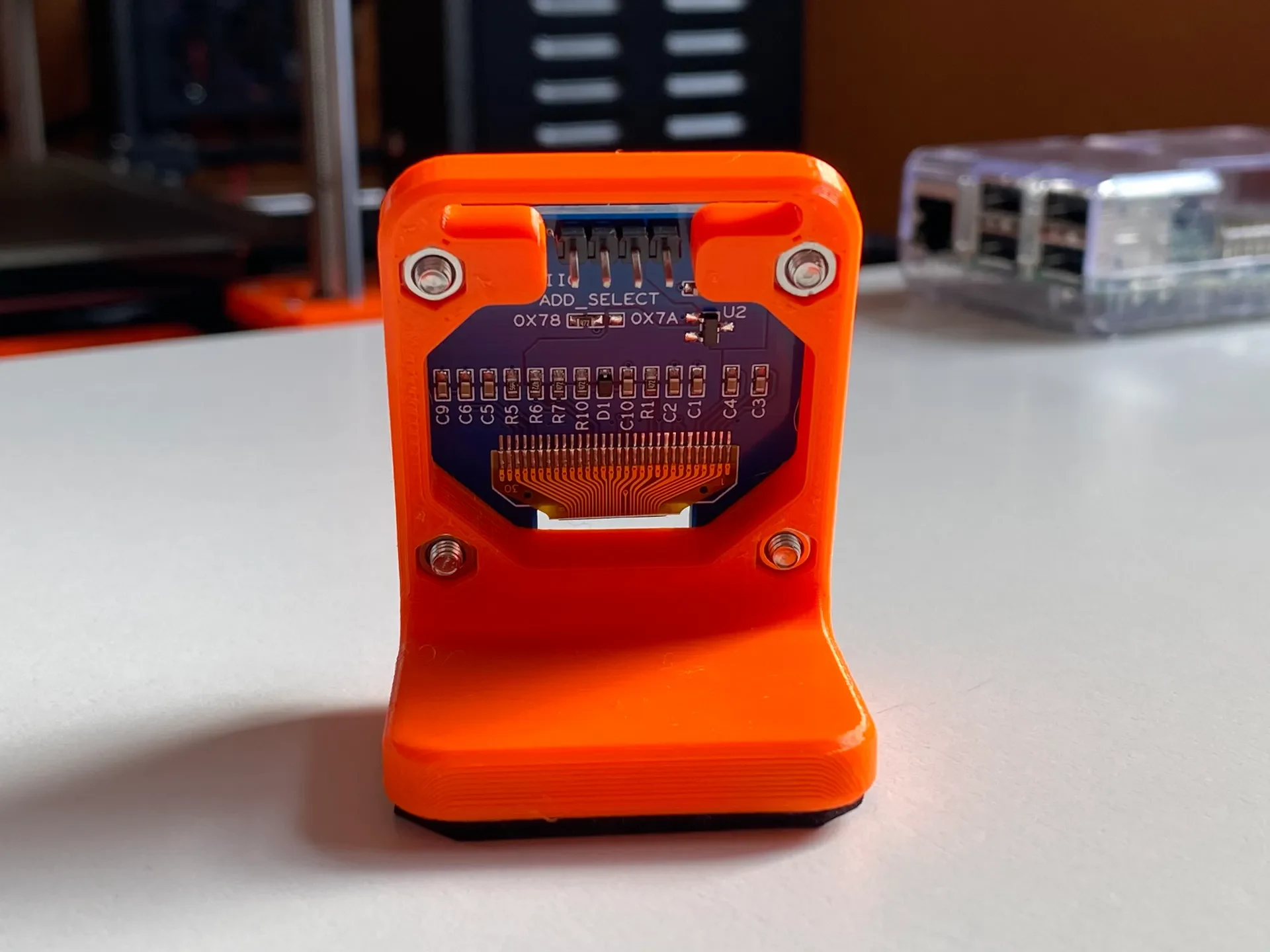

Мой дисплей оснащен чипом SH1106, но если аппаратное обеспечение чипа SSD1306 на задней стороне модуля не совсем другое, оно тоже должно работать нормально.

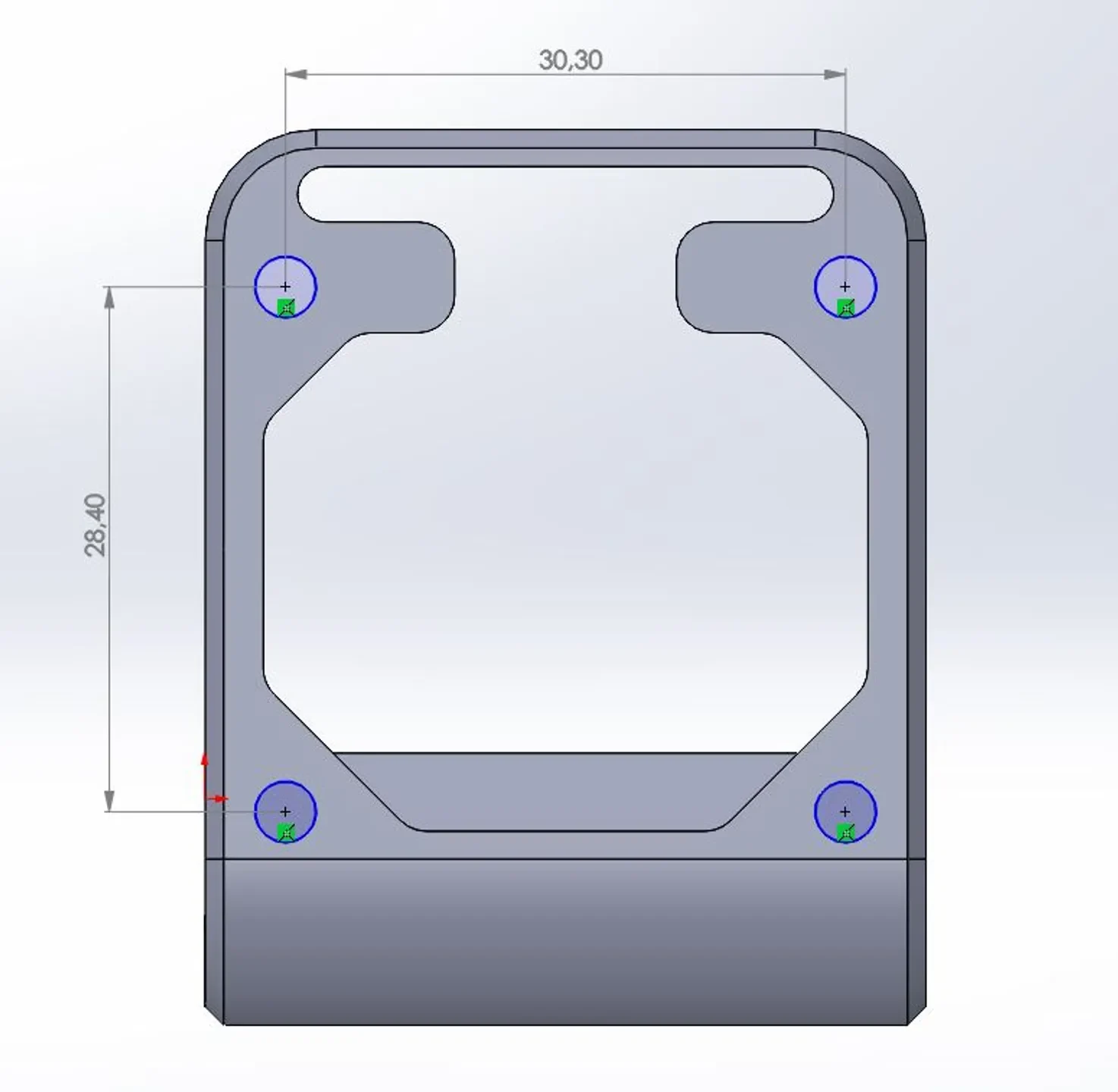

Важное примечание: я заметил, что между дисплеями могут быть некоторые различия в зависимости от того, где вы их покупаете. Недавно я приобрел несколько дисплеев, в которых расстояние между монтажными отверстиями было разным, а стекло экрана было установлено не точно по центру, поэтому головки винтов M3 не подходили. Я разработал этот держатель для расстояния между отверстиями 30,3 мм (��о горизонтали) и 28,4 мм (по вертикали), как видно на прилагаемом фото. В остальном, я думаю, вам просто нужно попробовать, подходит ли ваш дисплей.

Распечатать инструкции:

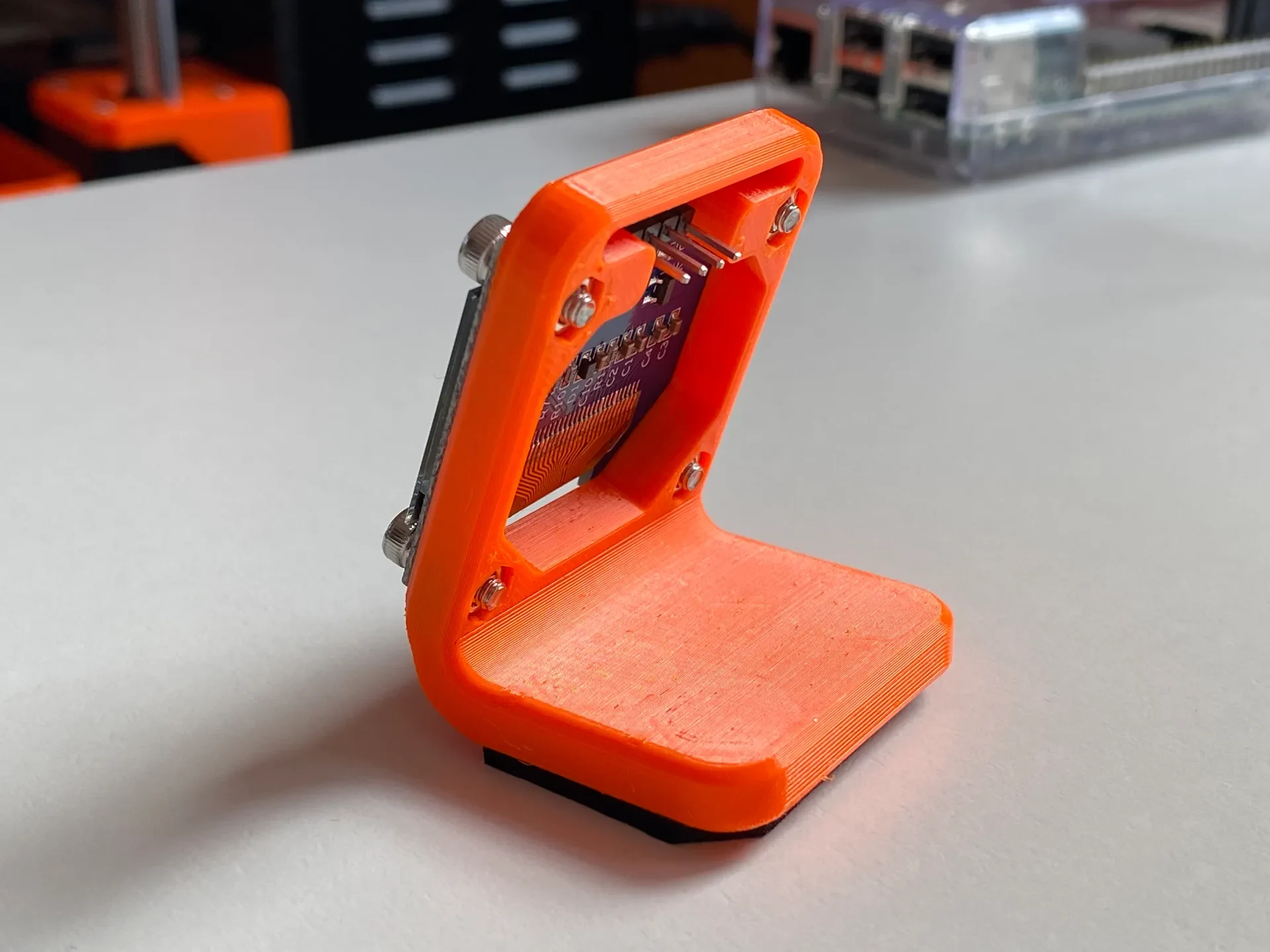

Я распечатал его в PETG с высотой слоя 0,15 мм. PLA тоже должен работать нормально. Он предназначен для печати «лицевой стороной вниз» (сторона, на которой устанавливается модуль дисплея, должна находиться на поверхности нагревательного стола).

Я заметил на своей слоновьей ноге, которая немного влияет на радиус передней нижней части. Вы можете попытаться компенсировать это.
