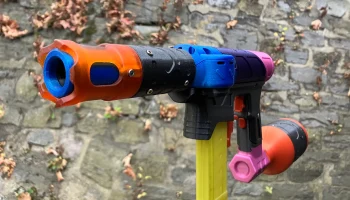

Бесщеточный пенный бластер Amoeba

ПРЕДУПРЕЖДЕНИЕ! В ЭТОМ БЛАСТЕРЕ ИСПОЛЬЗУЮТСЯ БОЛЕЕ СОВРЕМЕННЫЕ КОМПОНЕНТЫ И ПРОВОДКА, ЧЕМ ТИПИЧНАЯ КОНСТРУКЦИЯ БЛАСТЕРА С ЩЕТКОЙ. ПРИ ВЫПОЛНЕНИИ ЭТОЙ СБОРКИ КОНЕЧНЫЙ ПОЛЬЗОВАТЕЛЬ ПРИНИМАЕТ ВСЮ ОТВЕТСТВЕННОСТЬ ЗА ОБЕСПЕЧЕНИЕ ПРАВИЛЬНОГО ФУНКЦИОНИРОВАНИЯ И РАБОТЫ ЭТОГО ПРОДУКТА. Я НЕ МОГУ ГАРАНТИРОВАТЬ ПОДДЕРЖКУ КЛИЕНТОВ, ЕСЛИ ВАША СБОРКА НЕ РАБОТАЕТ!

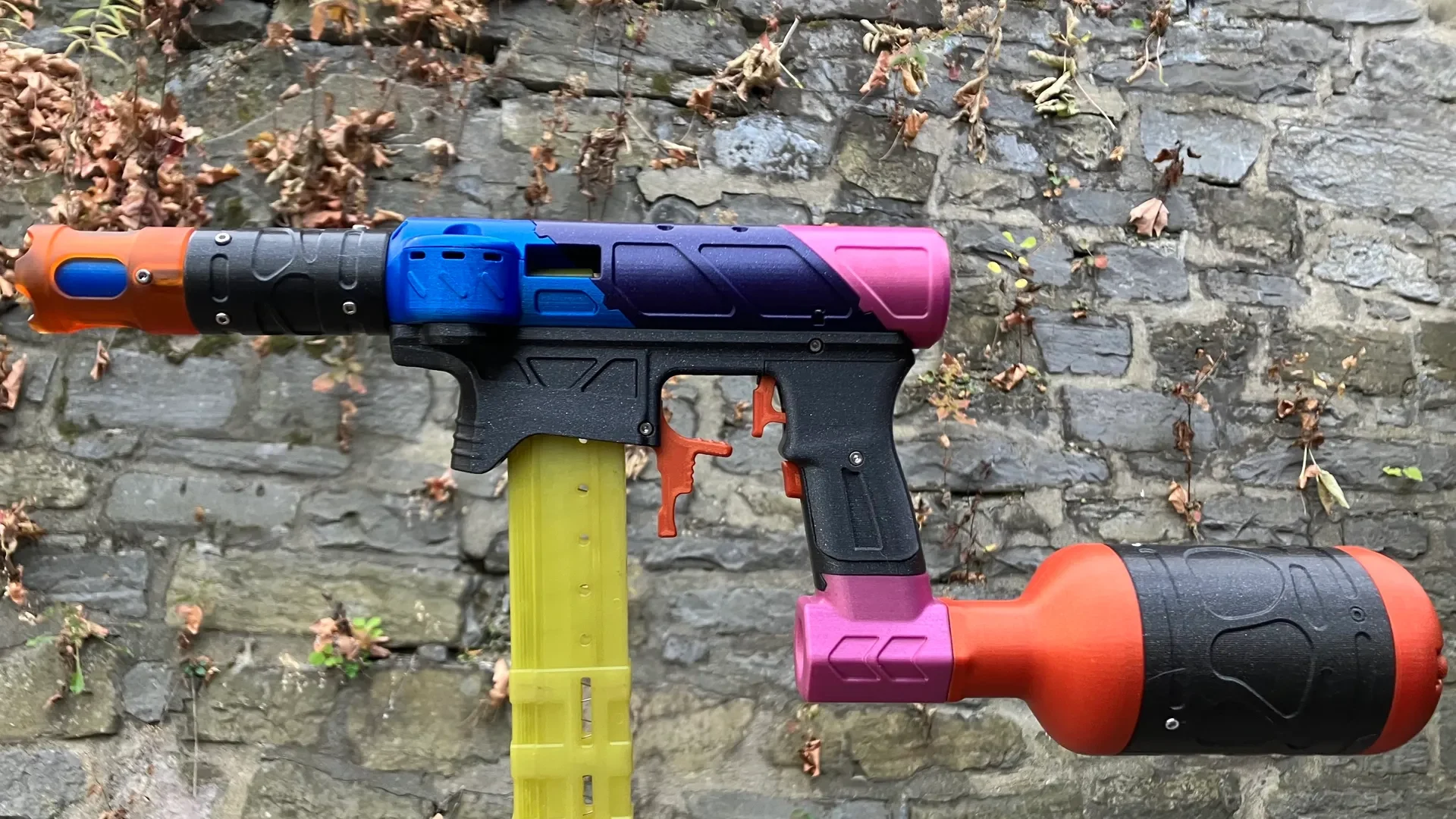

Представляем Amoeba, бесщеточный пенный бластер, на создание которого ушло более полутора лет. Amoeba — мое детище, каждый аспект бластера разработан с учетом того, как я лично играю, но много времени было потрачено на создание этого продукта, который другим будет легко создавать и получать от него удовольствие. Большинство компонентов имеют вариации, будь то корректировка допусков принтера или альтернативная версия для различных предпочтений пользователя. Ключевые компоненты и особенности следующие:

Управляется Arduino Nano, Arduino Nano ESP32 или «Dettlaff» KellyIndustries.
Приводится в действие соленоидом «Нейтрон» Эли Ву.
На базе бесколлекторных двигателей PlusMotors 2200 кВ компании KellyIndustries.
Приводится в движение маховиками «PlusDaybreak» Курьяки или маховиками «JPEG» Жохо.
Питание от аккумуляторов Tattu 4s 1050 мАч «Momentum».

Разделяемый верхний/нижний, если установлены разъемы XT30 и MT30
Уникальная система триггеров «Key», позволяющая использовать триггеры по-разному, подобно механическим переключателям клавиатуры.
Верхний и нижний ограничительные винты для регулировки хода спускового крючка.
Простая проводка: все провода централизованно подведены к контроллерам в резервуаре.
Скорость до 200 кадров в секунду в определенных конфигурациях.
Режим «No BS», без встроенных к��опок, циферблатов или экранов.
Поддержка магазинов Talon и Koda, с допуском на понижение для каждого из них.
Возможность добавить верхнюю планку Пикатинни.
Возможность добавить выключатель питания на пятке рукоятки.
Возможность добавления центрирующего устройства BCAR.
Вариант без триггера оборотов
Вариант для более длинного ствола
Варианты для более длинных резервуаров
Варианты для 8 различных стилей выпуска журналов

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ:

Логическая схема Arduino Nano:

Логическая схема Arduino Nano ESP32:

Силовая цепь:

ПРОШИВКА:

В комплект входит простой эскиз прошивки Arduino Nano ESP32 с сервоуправлением ESC и возможностью загрузки в режиме с более низким FPS. Эта прошивка адаптируется для стандартных Arduino Nanos, а код из GNK-200 от MeinGonk (и последующего ремикса Manatee) также можно адаптировать для использования с Amoeba.

ПРИМЕЧАНИЯ ПО СТРОИТЕЛЬСТВУ:

Нанесите Loctite Blue на гайку соленоида и все винты, ввинчивающиеся в двигатели или соленоид.

Начните со сборки клетки и одновременно установите маховики и направляющую дротика.

Закрепите PL-120 на PL-123, прежде чем вставлять соленоид в PL-120, следя за тем, чтобы фазовые провода не были зажаты.

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ:

https://shorturl.at/uh2RV

СЕРИАЛИЗАЦИЯ И ПОДДЕРЖКА ПРОДУКЦИИ:

Обратите внимание, что я НЕ МОГУ ГАРАНТИРОВАТЬ поддержку продукта Amoeba. Я изо всех сил старался документировать и упростить создание, но я работа�� полный рабочий день и обычно у меня нет сил помогать незнакомцам в Интернете. Если вы хотите сериализовать свой кадр или у вас есть какие-либо вопросы, напишите мне в Discord по адресу @foreohfour.

ИЗМЕНЕНИЯ:

06.03.25 (Версия 1.2)

Обновлены рамы PL-110 и регулятор резервуара PL-140, теперь они имеют увеличенный проводной канал для упрощения подключения и быстрого отсоединения.

04.01.25 (Версия 1.1)

Добавлены 5-градусные линейные и 0-градусные линейные BCAR, обозначены устаревшие BCAR как 10-градусные прогрессивные и добавлен индикатор «UP» на креплении ствола.
Добавлен новый вариант клетки «Наклон совместимости» для установок Daybreak, позволяющий печатать клетку с металлической вставкой под углом 45 градусов для улучшения допусков и упрощения проводки.

КРЕДИТЫ:

Я хотел бы поблаг��дарить всех, кто участвовал в закрытом бета-тестировании этого бластера, чтобы убедиться, что после выпуска он станет абсолютно лучшим продуктом. За помощь в разработке хочу выразить особую благодарность:

DPAirsoft за постоянные отзывы о бета-версии
Уиллу (Beef Squad) за отзыв о бета-версии, прошивку и помощь с геометрией колес.
KellyIndustries за витрину (в основном) доступных бесщеточных продуктов.

ЛИЦЕНЗИОННАЯ ИНФОРМАЦИЯ:

Этот бластер имеет лицензию CC-A-NC-ND, за исключением файлов, содержащихся в t
