Часы-вольтметр с гирляндным подключением............

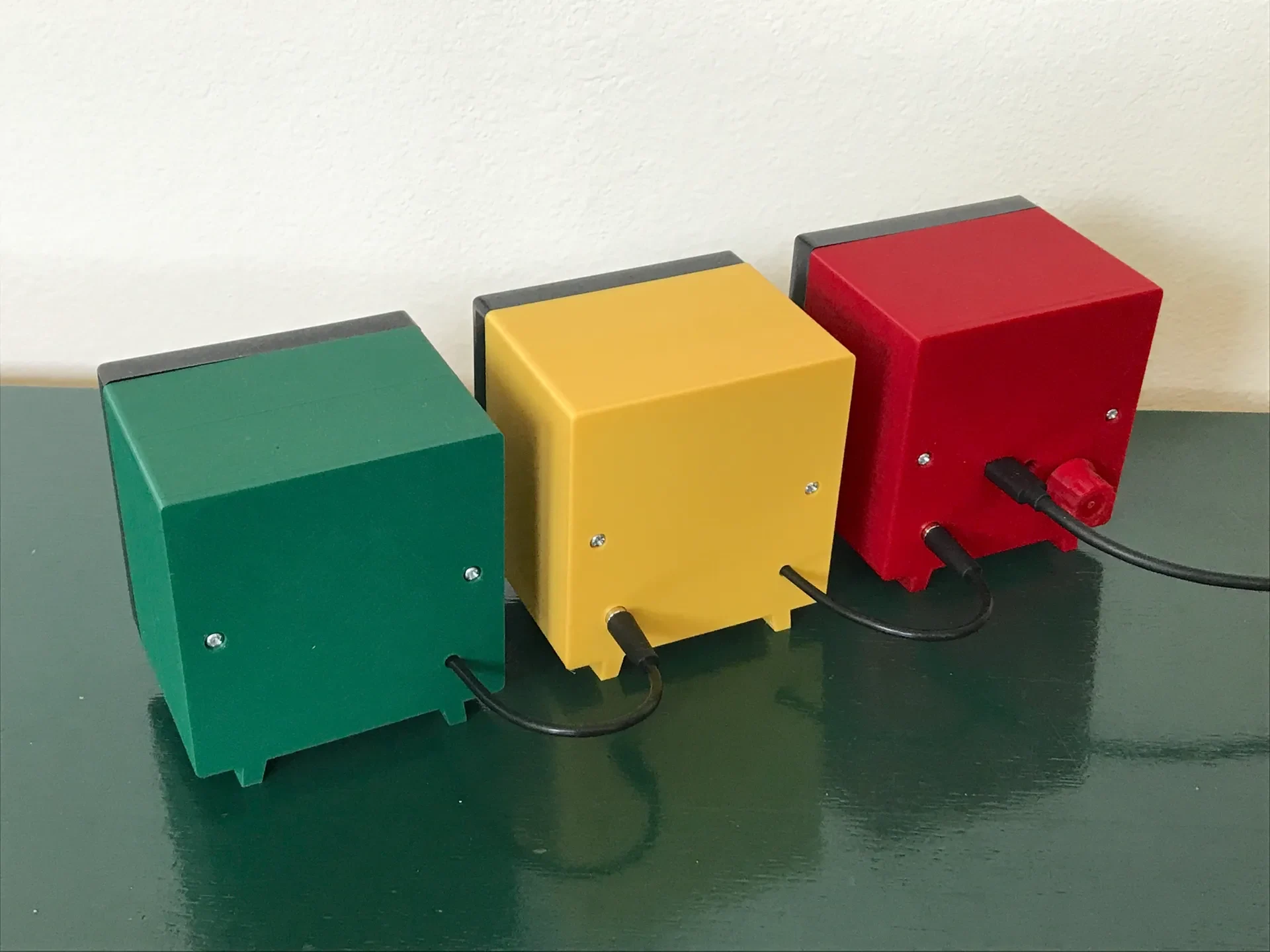

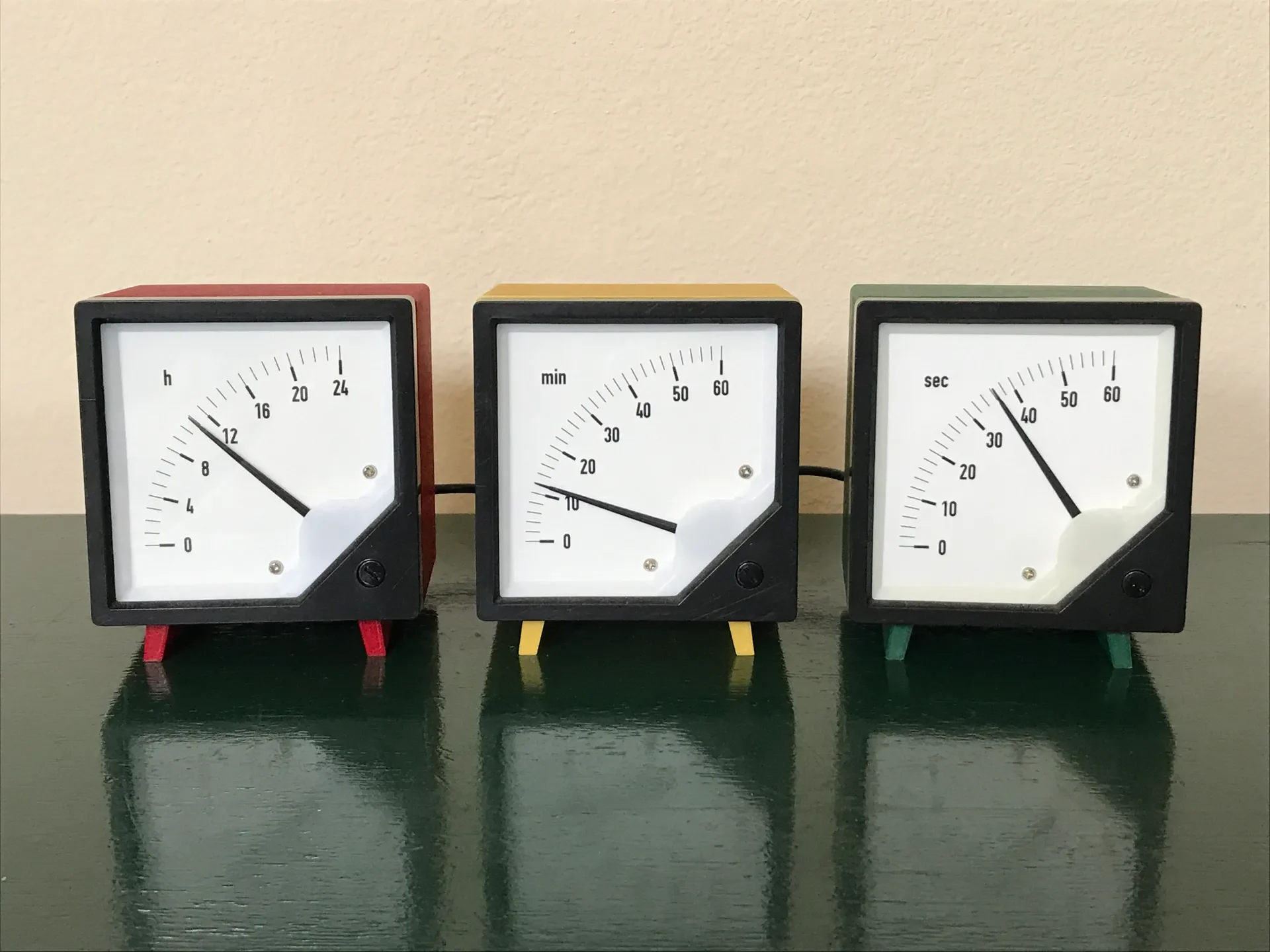

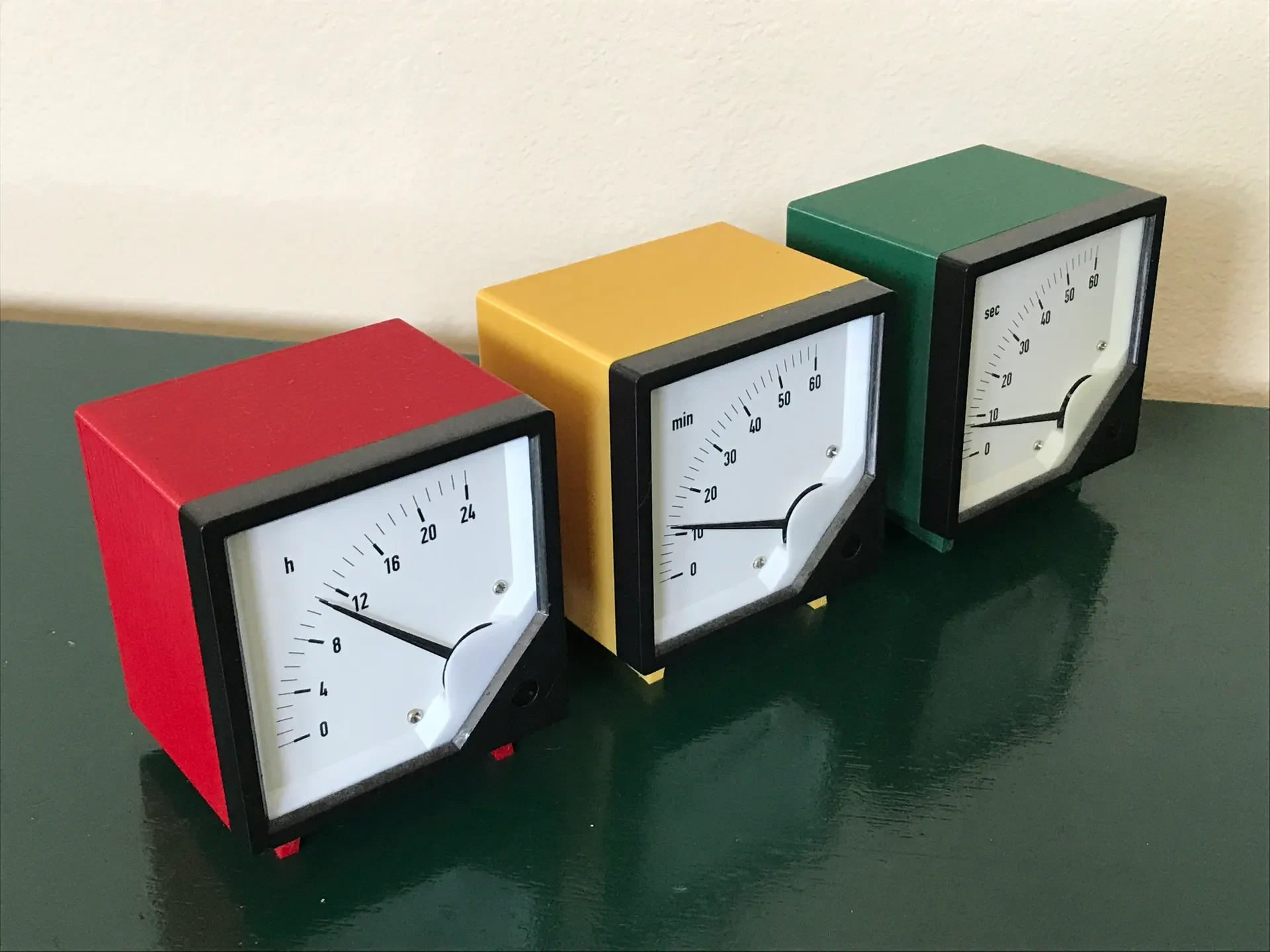

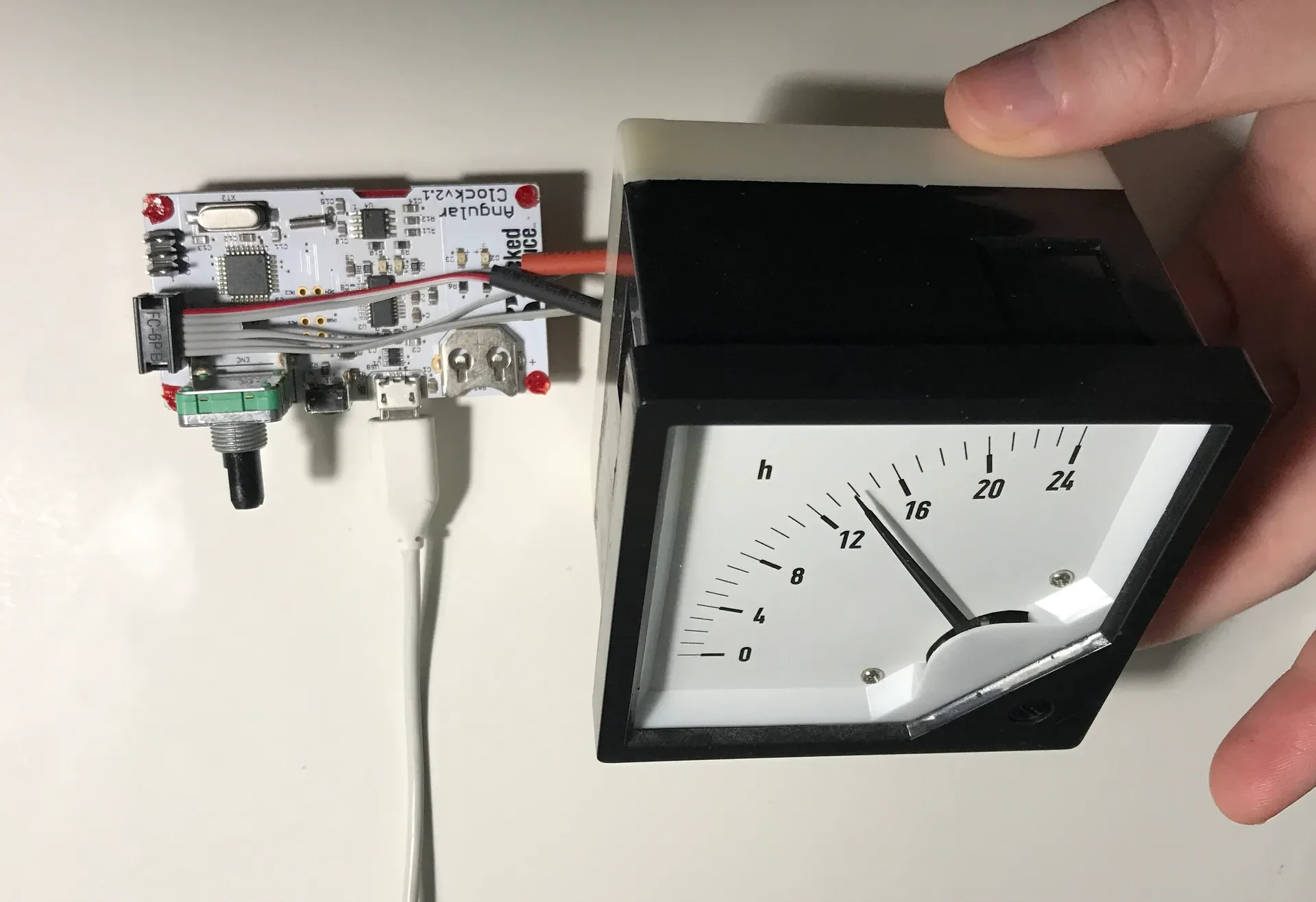

Это моя сборка Wicked Device Angular Clock, печатной платы на базе Arduino, которая управляет тремя вольтметрами для отображения часов, минут и секунд. Он использует квадратный «квадрантный» панельный счетчик, и каждый счетчик находится в отдельном корпусе и последовательно соединен с кабелем TRS.

Детали для печати предоставляются в формате STL, а также оригинальные модели корпусов, монтажного кронштейна (SketchUp) и ручки (OpenSCAD). Циферблаты представлены в Illustrator и PDF и используют шрифт DIN (версия с открытым исходным кодом здесь).

Требуемые детали
Angular Clock, только плата (не в комплекте)
Квадратные панельные измерители с диагональю 3 дюйма. Эта модель разработана специально для установки этого измерителя, хотя вы можете использовать и другие. Если вы не можете найти измеритель 5 В, вы, вероятно, можете приобрести измеритель более высокого напряжения и заменить в нем резисторы на более низкое значение. Я использовал резисторы 3,3 кОм, которые обеспечивают полное отклонение стрелки около 3 В (напряжение, подаваемое на измерители, можно калибровать в ��рограммном обеспечении).
Ленточный кабель IDC 2x3 контакта
Два разъема TRS 3,5 мм (стерео)
Патч-кабель TRS (стерео) 3,5 мм (мне нравится, потому что разъемы очень компактные, а сечение кабеля круглое)
Кабель Micro-USB + источник питания 5 В постоянного тока (для этого подойдет старое зарядное устройство от телефона)
Оборудование для пайки, инструменты для зачистки проводов, термоусадочная трубка/изоляционная лента, дрель, силиконовый герметик (дополнительно).
Дополнительная батарея CR1220 для поддержания времени при отключении питания.
Инструкции по сборке

1. Распечатайте детали

Корпус для часов, минут и секунд; ручка настройки; и монтажный кронштейн для печатной платы. Детали можно печатать без подставок (кроме монтажного кронштейна), задней стороной корпуса вниз. Отверстия для двух маленьких винтов нужно будет вырезать небольшой отверткой или ножом (в комплект входит сплошной слой, позволяющий выполнить зенковку без необходимости использования опор).

2. Измените счетчики

Выкрутите два маленьких винта в задней части счетчика, снимите заднюю черную часть (отсоединив внутренние провода) и выбросьте ее.
Выкрутите четыре винта по углам белой секции и снимите ее. Вместе с ним выйдет механизм счетчика и циферблат. Распечатайте и установите сменный циферблат, затем переустановите механизм, убедившись, что штифт на переднем регулировочном винте вошел в паз на передней части механизма.
Альтернативно, используйте ��лоскую отвертку, чтобы освободить восемь зажимов по краю передней панели (по два с каждой стороны), снимите ее и снимите стекло. Этот метод немного сложнее, но также позволяет очистить внутреннюю часть стекла при замене циферблата.
Просверлите второе отверстие в корпусе механизма для положительного провода на счетчиках часов и минут, как показано. Это потому, что разъем TRS будет располагаться прямо над старым отверстием. Убедитесь, что внутри корпуса механизма не лежит пластиковая стружка. Для этого шага я снял механизм с корпуса (спереди).
Альтернативно измените модель, переместив отверстие для разъема TRS; но мне нравится то, что есть.

3. Единица часов

Установите монтажный кронштейн на нижней стороне печатной платы и с помощью паяльника расплавьте стойки в углах, чтобы зафиксировать их на месте.

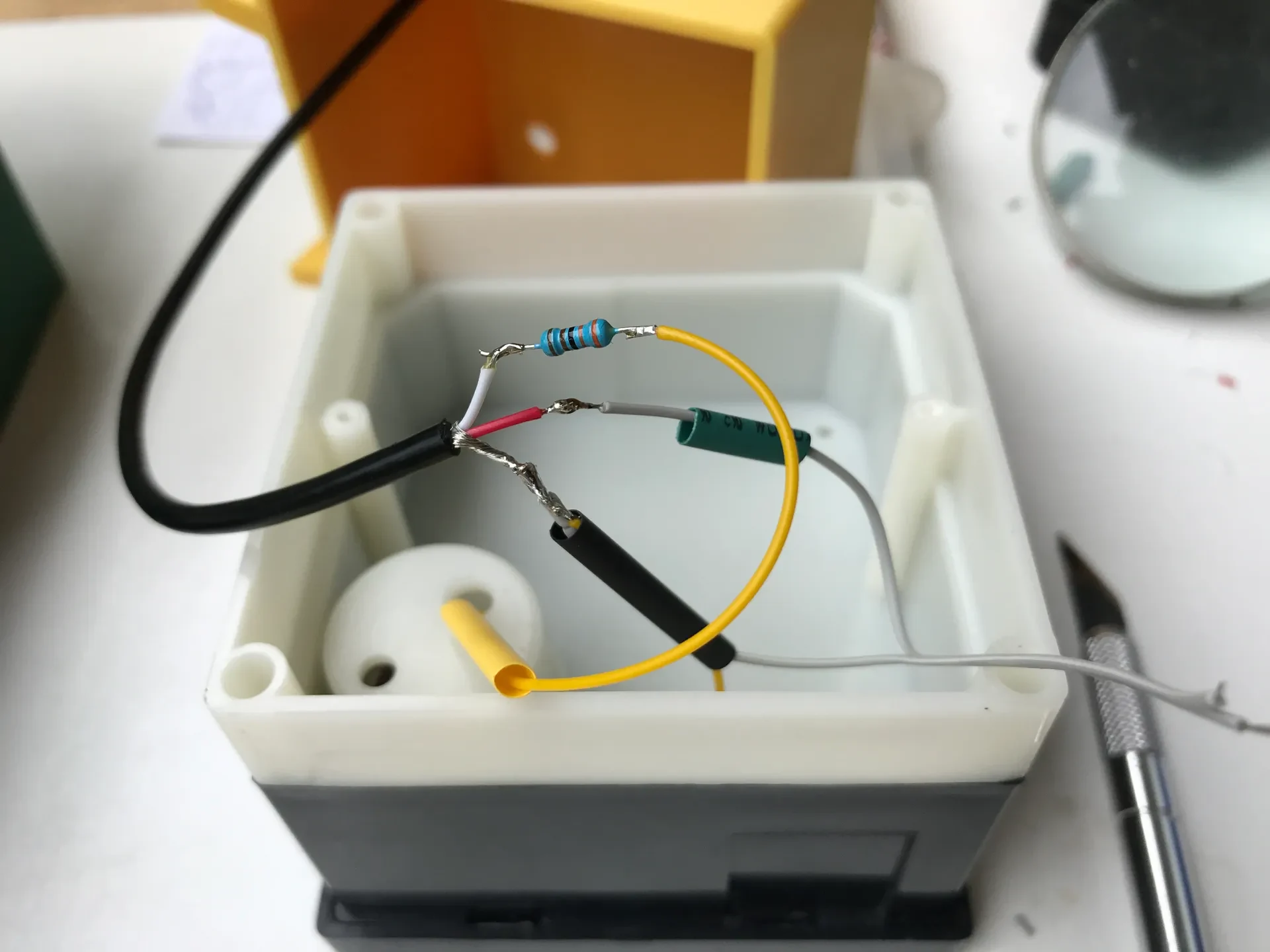

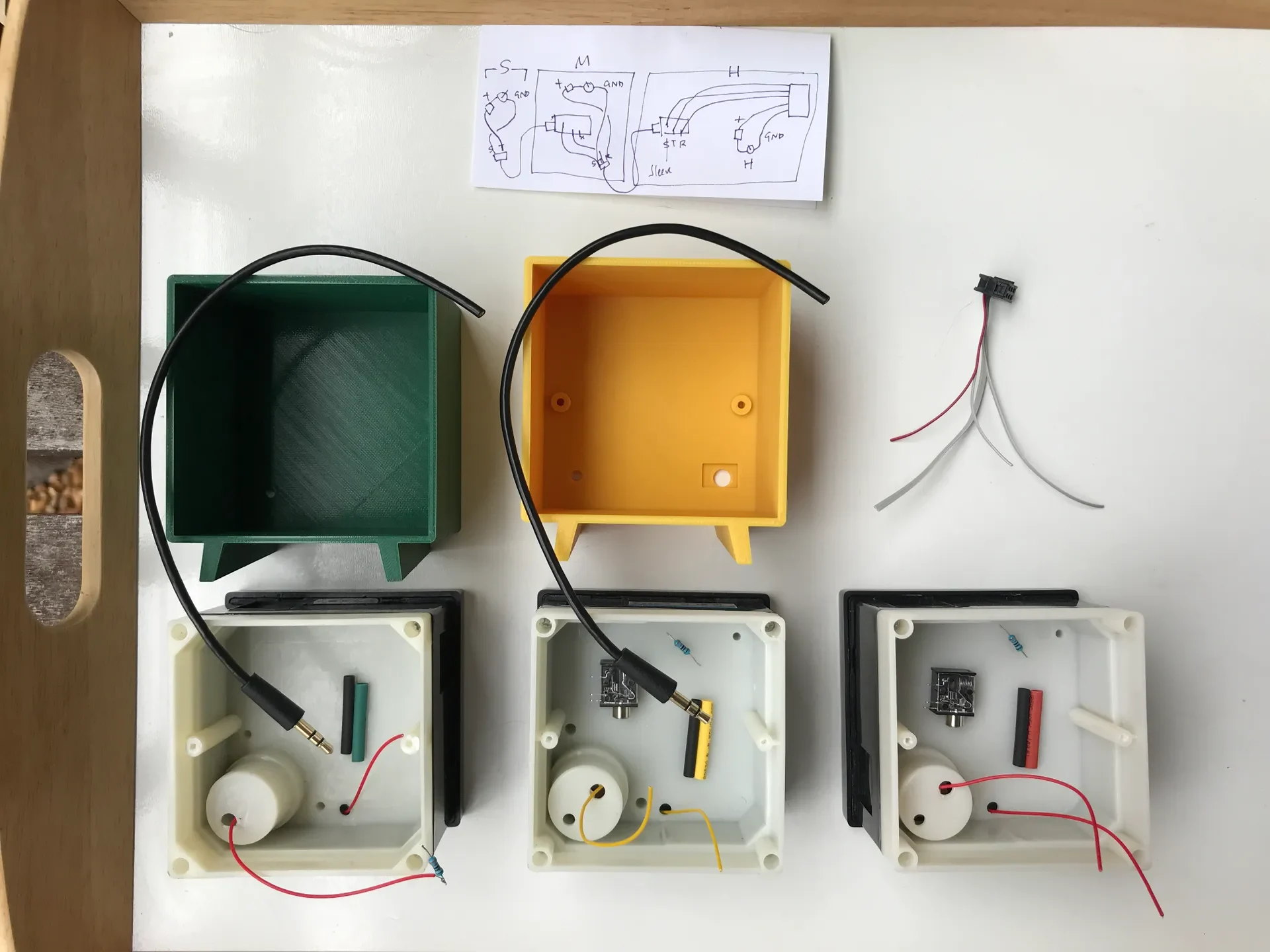

Подсоедините ленточный кабель к контактам измерителя, как показано, и определите провода (со стороны ручки: секунды/земля, минуты/земля и часы/земля). Обе минуты/секунды будут заземлены через один провод, поэтому вы можете отрезать другой, как показано.
Свободно подсоедините счетчик моточасов и проверьте его. Как упоминалось выше, вам может потребоваться заменить резистор на положительной стороне измерителя на резистор с меньшим значением, чтобы получить полное отклонение, особенно если ваш измеритель > 5 В. Когда все пройдет успешно, добавьте термоусадочную трубку и спаяйте ее вместе.
Припаяйте три оставшихся провода к разъему TRS: секунды к наконечнику, минуты к звонку и земля к гильзе.

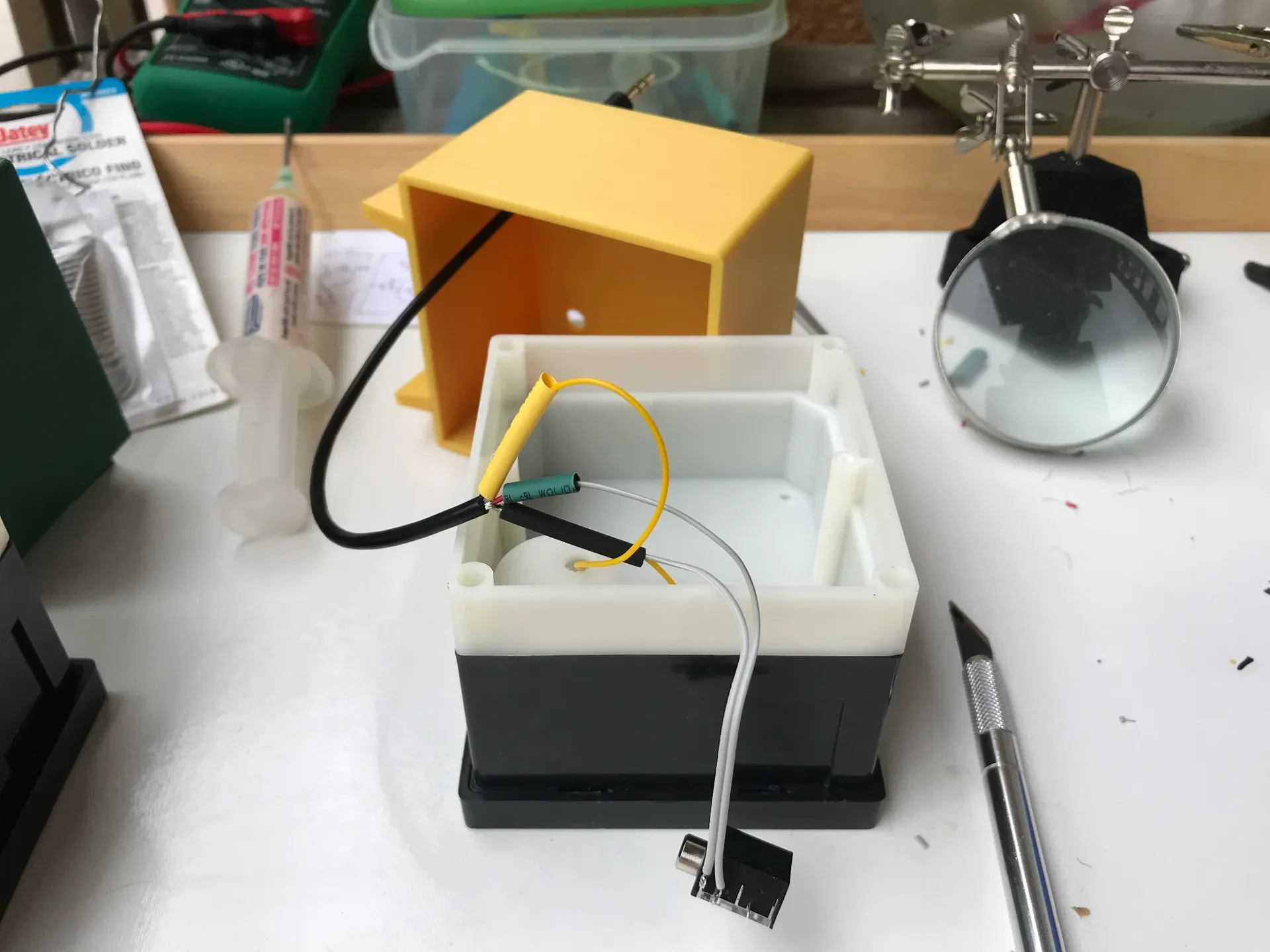

Вставьте все компоненты в заднюю часть счетчика. Разъем TRS, который я указал, не имеет резьбы, поэтому используйт�� силиконовый герметик, чтобы приклеить его к задней части корпуса механизма, как показано на рисунке.

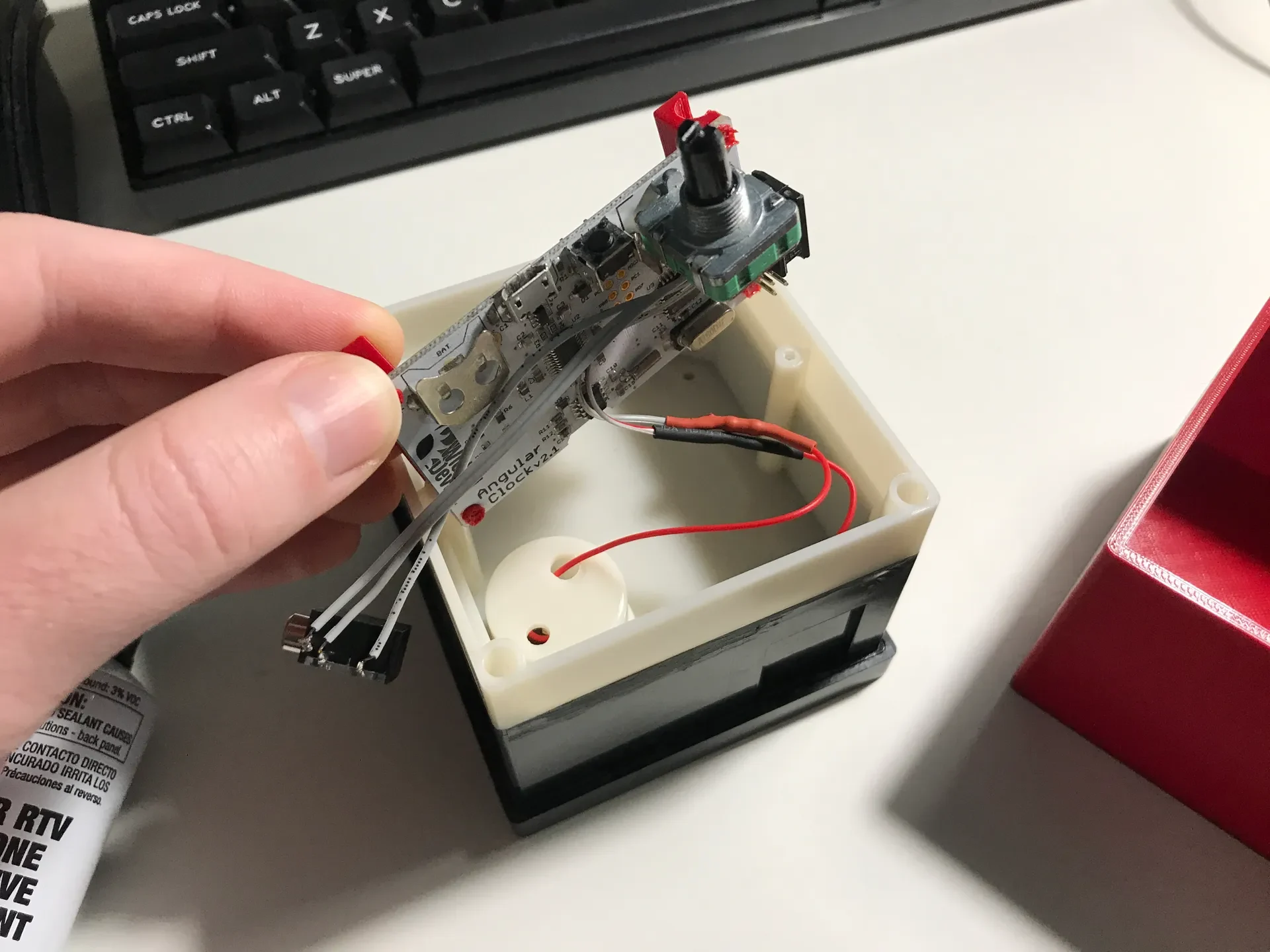

Вставьте батарею в печатную плату.

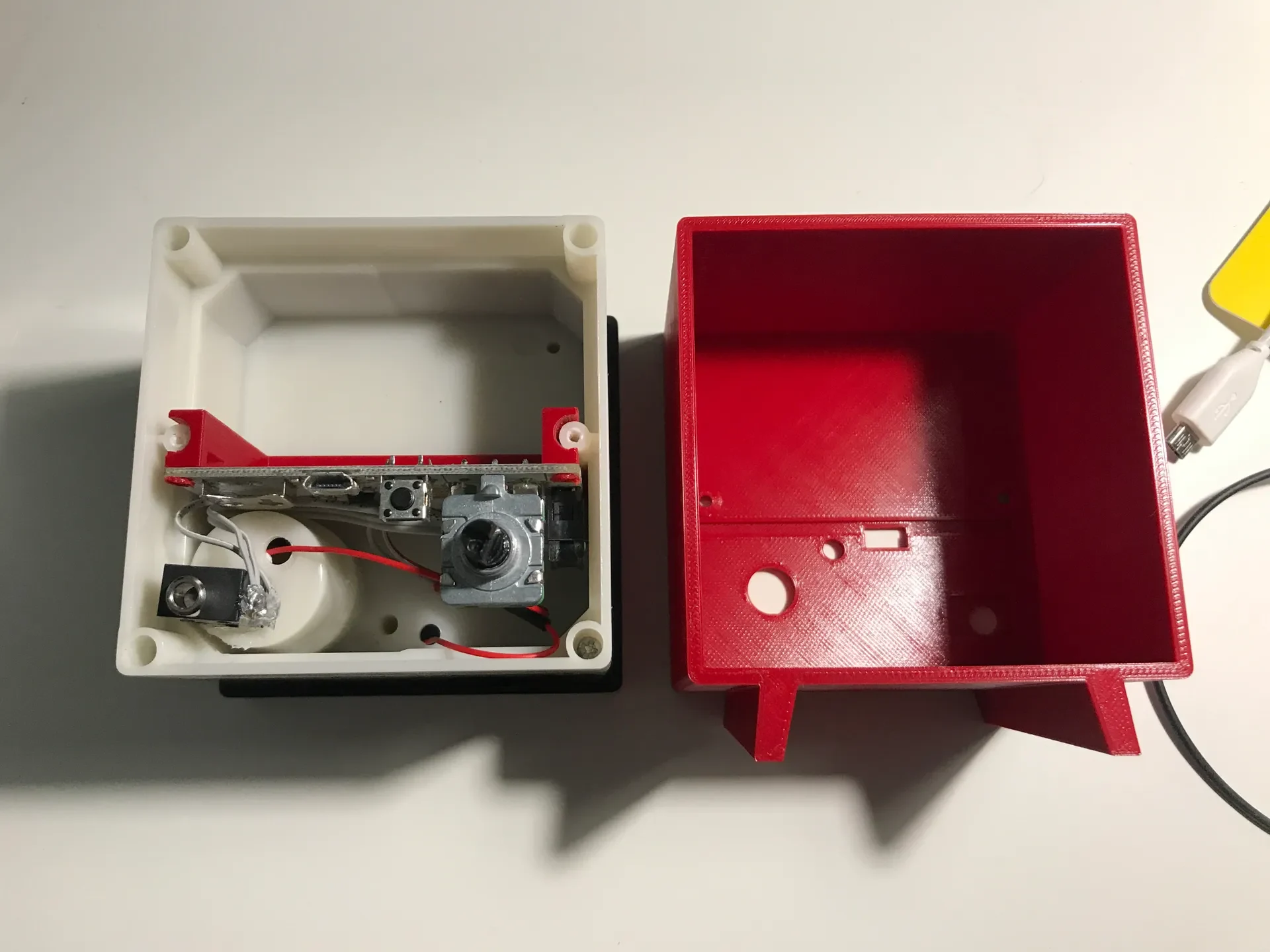

Вставьте счетчик в печатный футляр. Когда он вставлен почти полностью, используйте один конец патч-кабеля.
