Механический макропад 3x3

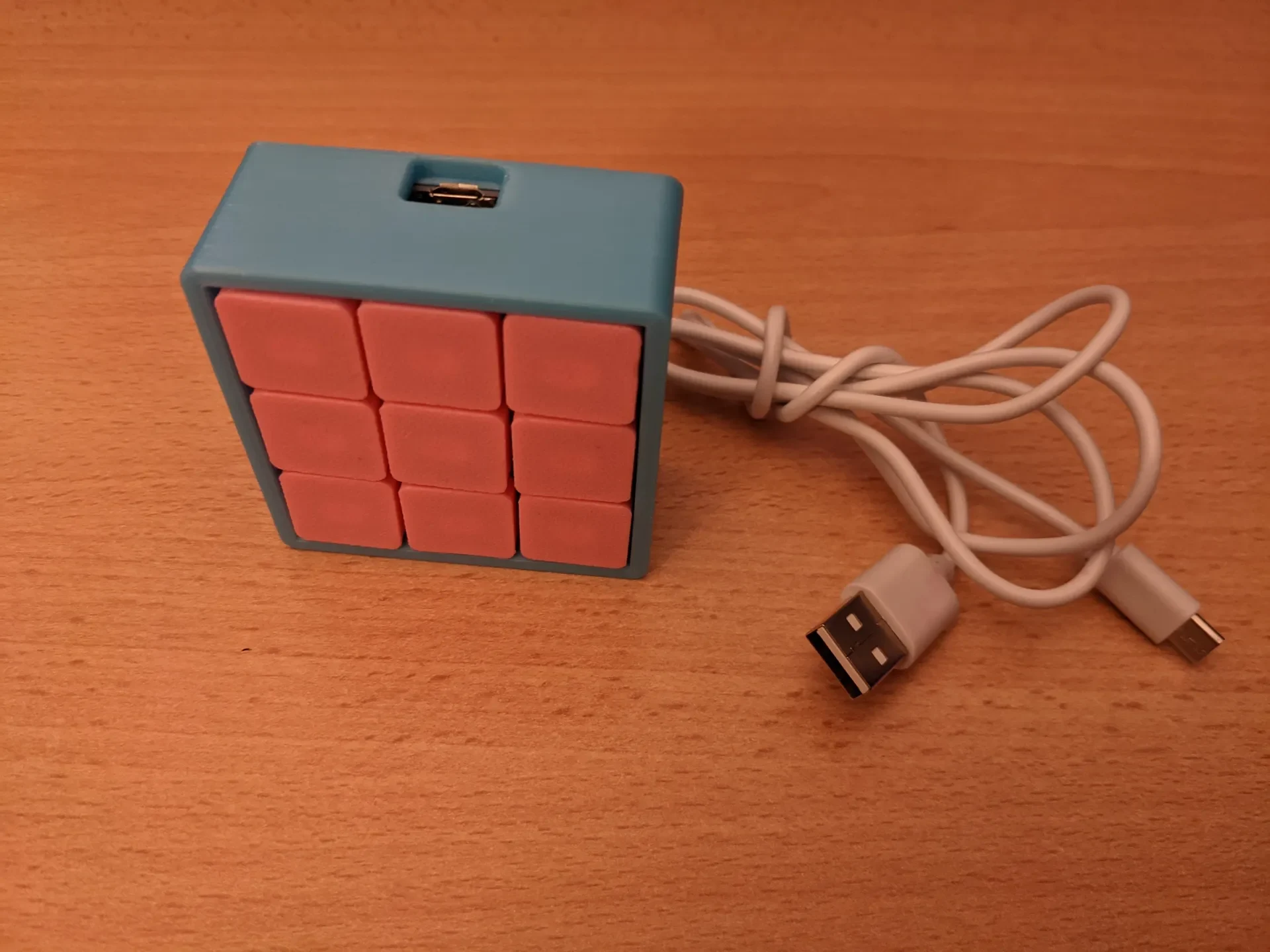

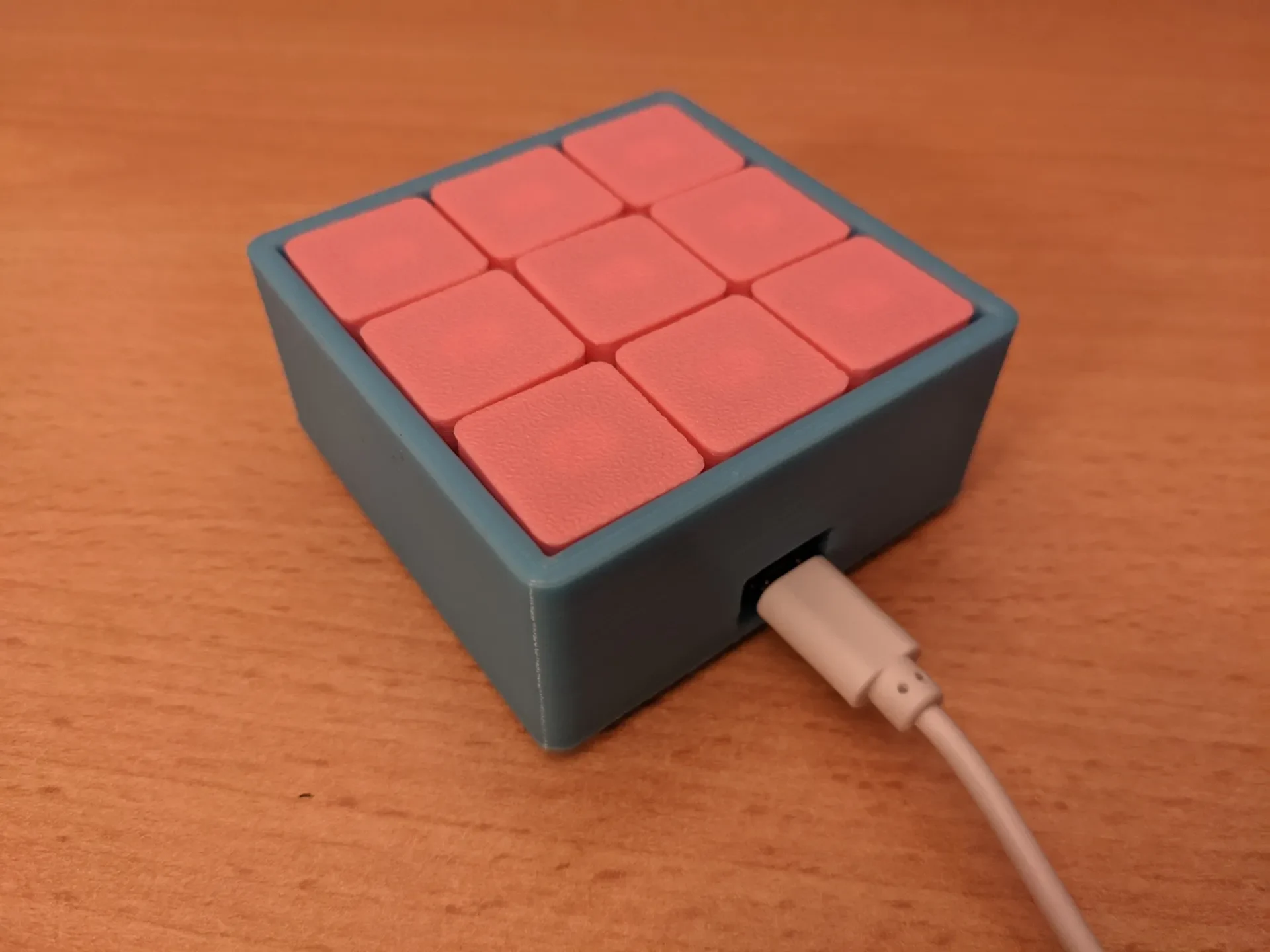

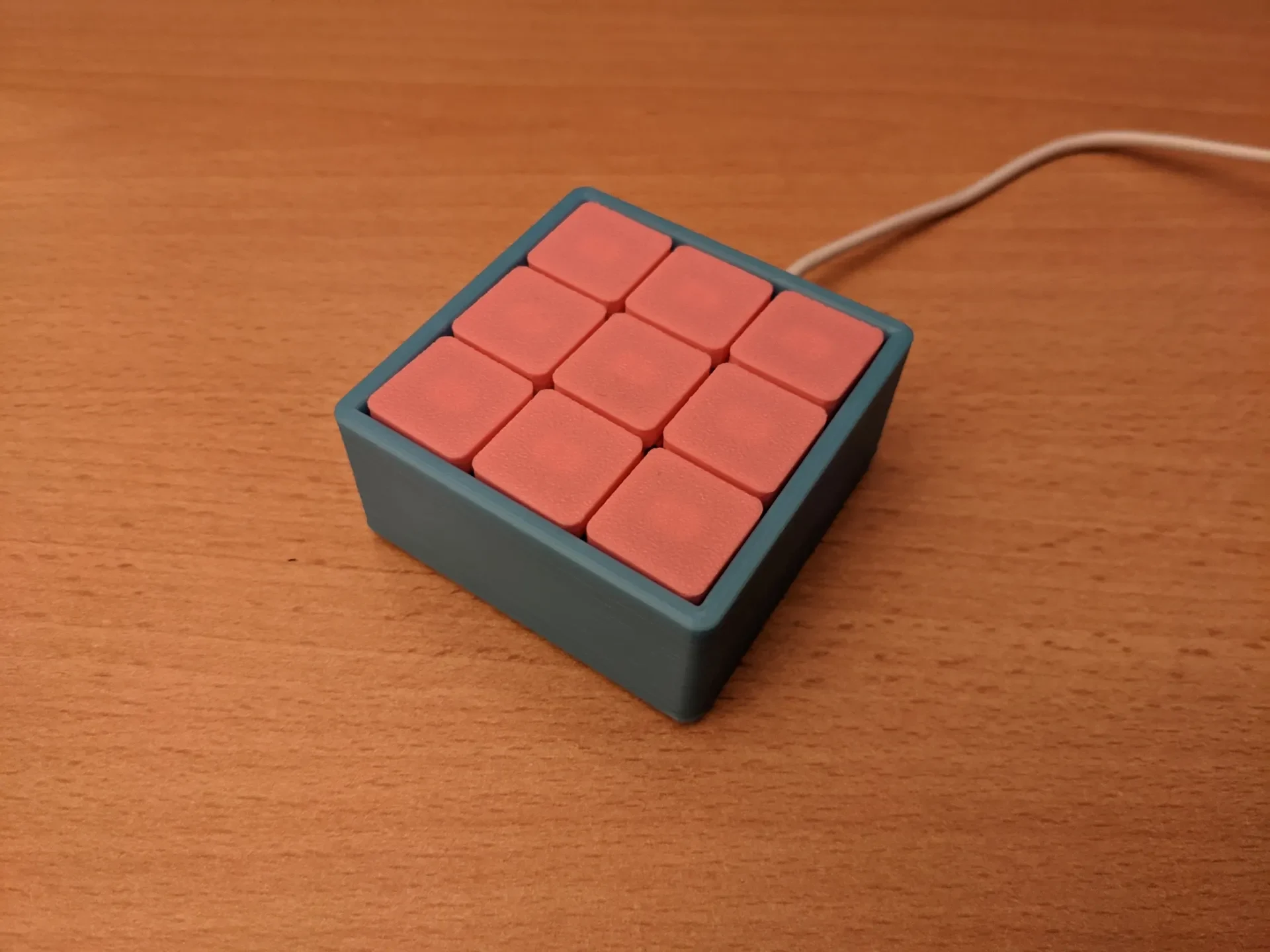

Это механический макропад, напечатанный на 3D-принтере, который я разработал в качестве подарка своему двоюродному брату.
Скоро я опубликую ссылку на YouTube с видеоуроком о том, как построить один из них и как его запрограммировать.
Каждую клавишу можно запрограммировать на любую клавишу стандартной клавиатуры. Наиболее полезными клавишами являются мультимедийные клавиши (увеличение/уменьшение громкости, пропуск, воспроизведение/пауза) и клавиши функциональных рядов (f1-f24). С помощью этих клавиш вы можете использовать макропад во многих различных приложениях.
В центре этого проекта находится Arduino Pro Micro с прошивкой QMK. Arduino Pro Micros можно купить онлайн на Amazon и других торговых площадках по цене менее 10 долларов за единицу при покупке более одной штуки за раз. Прошивка QMK — это прошивка с открытым исходным кодом, разработанная для любителей механических клавиатур. Она позволяет нам программировать микроконтроллер для работы в качестве устройства пользовательского интерфейса.

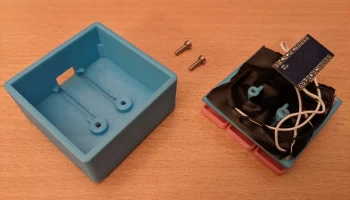

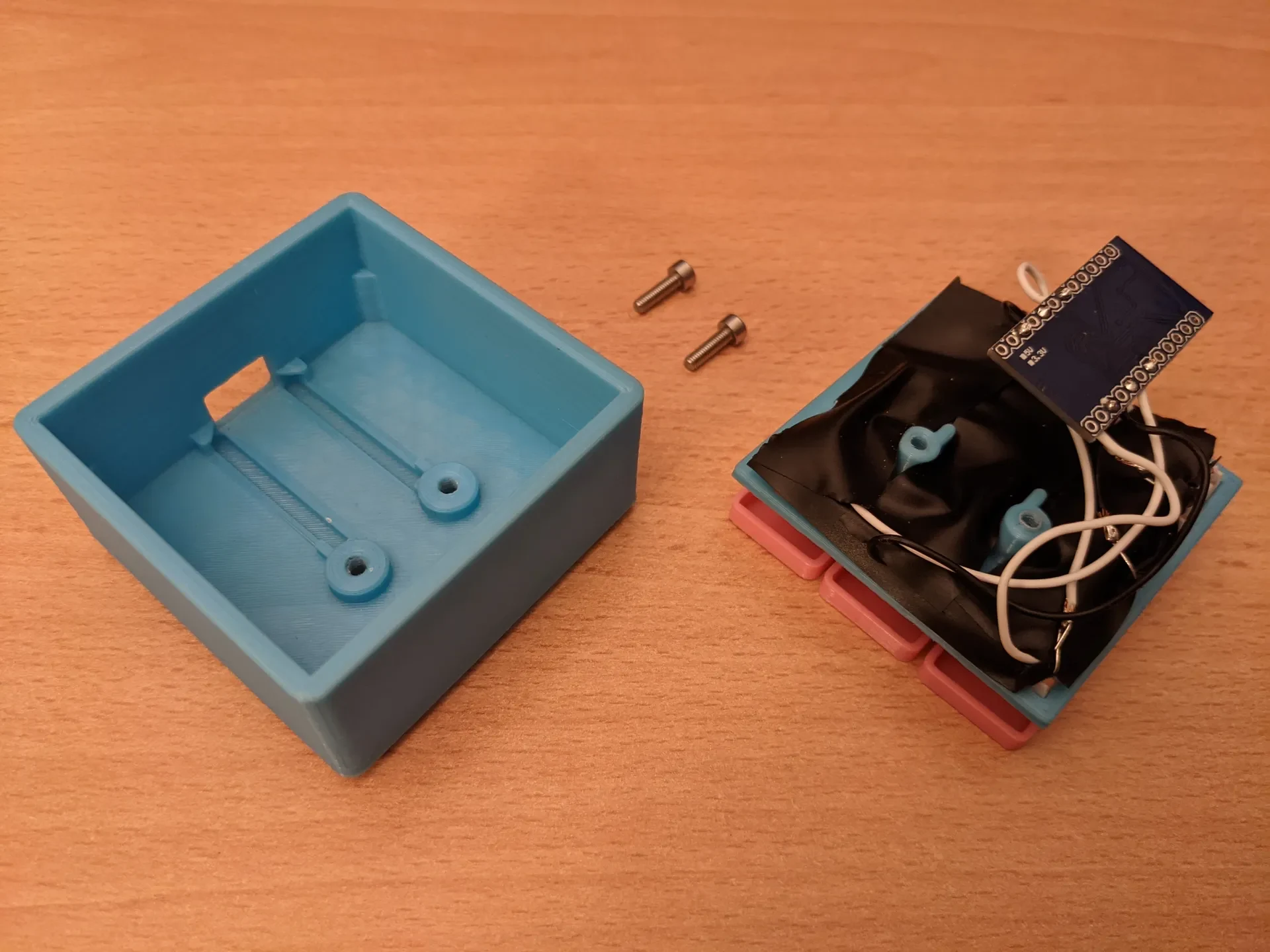

Следующая часть этого проекта — корпус, напечатанный на 3D-принтере, который я разработал. Его можно напечатать менее чем за 3 часа на разумной скорости, он не требует никакой поддержки, хотя и имеет некоторые выступания. Он объединяет все остальные компоненты и может быть разобран, когда потребуется доступ к внутренней части макропанели.
Далее идут механические переключатели клавиатуры. Любые переключатели клавиатуры вишневого типа без проблем поместятся в этот макропад. Я использую красные Gateron, так как импульсивно купил 120 штук, когда увидел их на распродаже в Microcenter, так что у меня их много. Я смазал их Glorious G-Lube, хотя это совершенно не обязательно.
Чтобы использовать механические переключатели клавиатуры, я разработал и напечатал несколько простых клавишных колпачков. Вы также можете использовать любые имеющиеся у вас колпачки клавиш, совместимые с Cherry MX, и я думаю, что этот проект станет отличным способом продемонстрировать любые колпачки клавиш ручной работы, которые могут у вас быть.

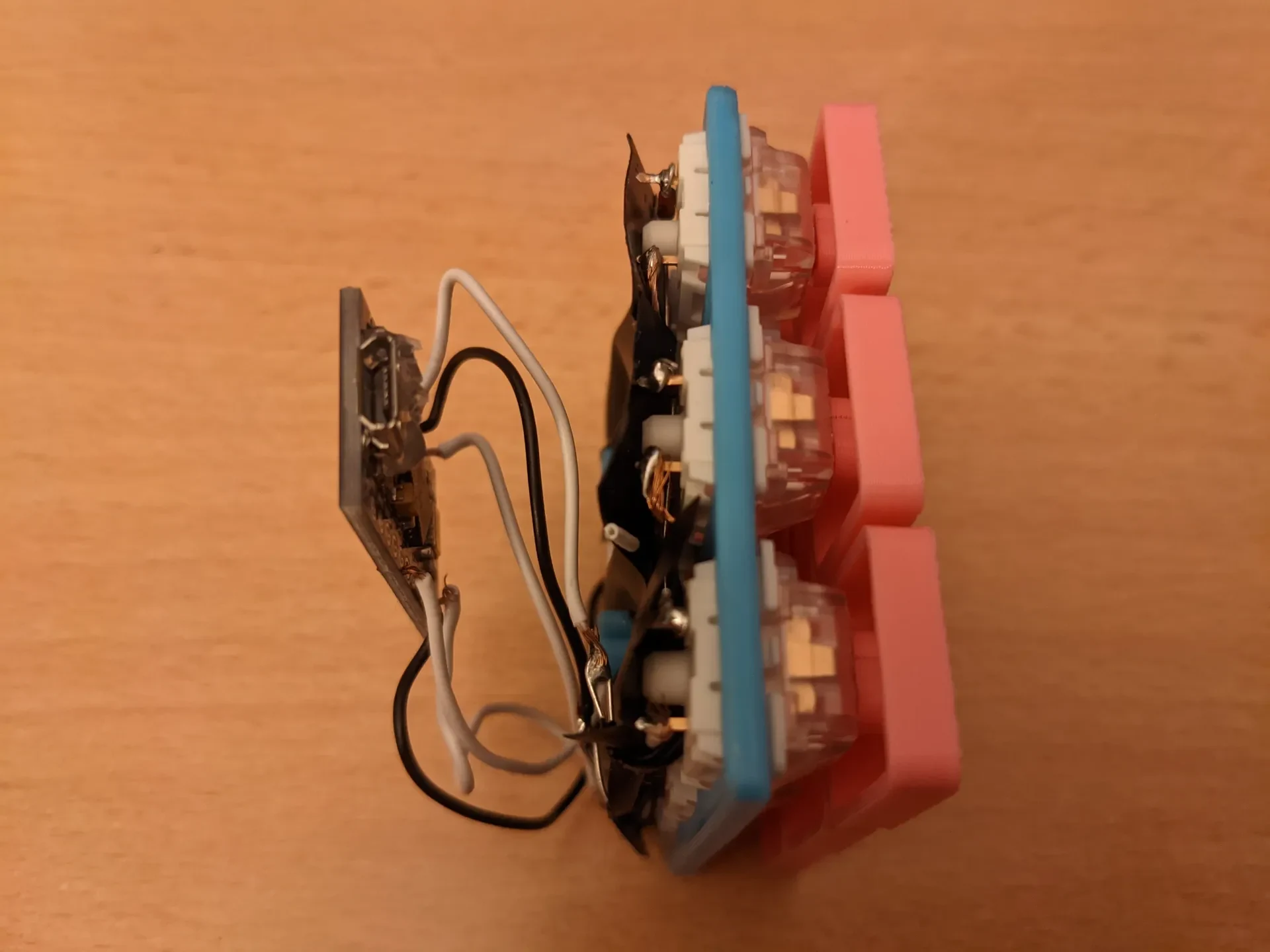

А теперь о волшебных маленьких компонентах, которые заставляют это устройство работать. Диод. Диоды позволяют электричеству течь через них только в одн��м направлении.
Наконец, вам понадобится провод. Подойдет любой провод, но я настоятельно рекомендую использовать изолированный провод.

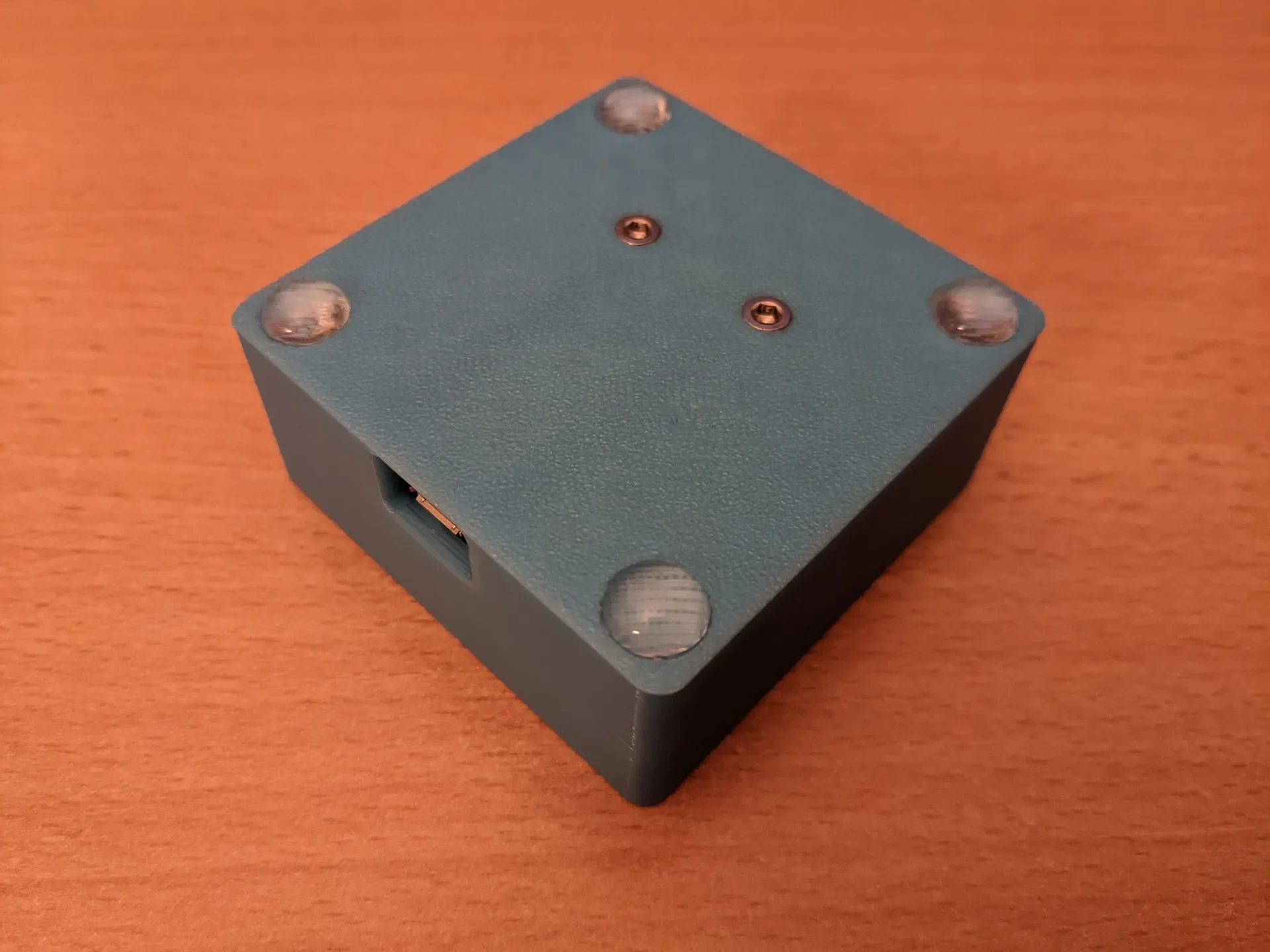

Некоторые дополнительные, но настоятельно рекомендуемые компоненты — это два винта м3 на 10 мм, изолента, суперклей и резиновые ножки 3/8 дюйма. Благодаря этому конечный продукт будет выглядеть более изысканным, а изолента значительно облегчит сборку.
Спасибо Яну Лунге на YouTube за вдохновение.
