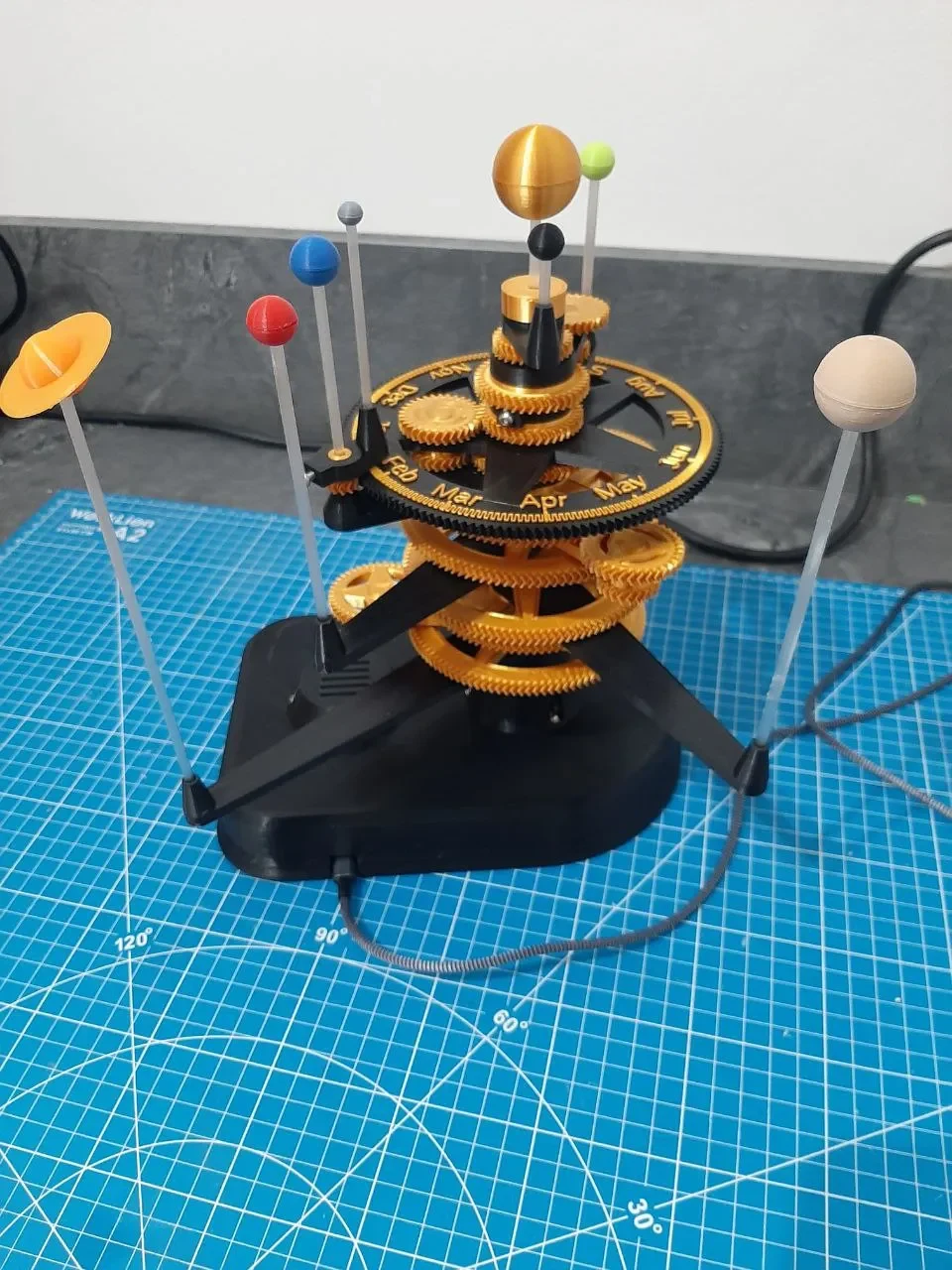

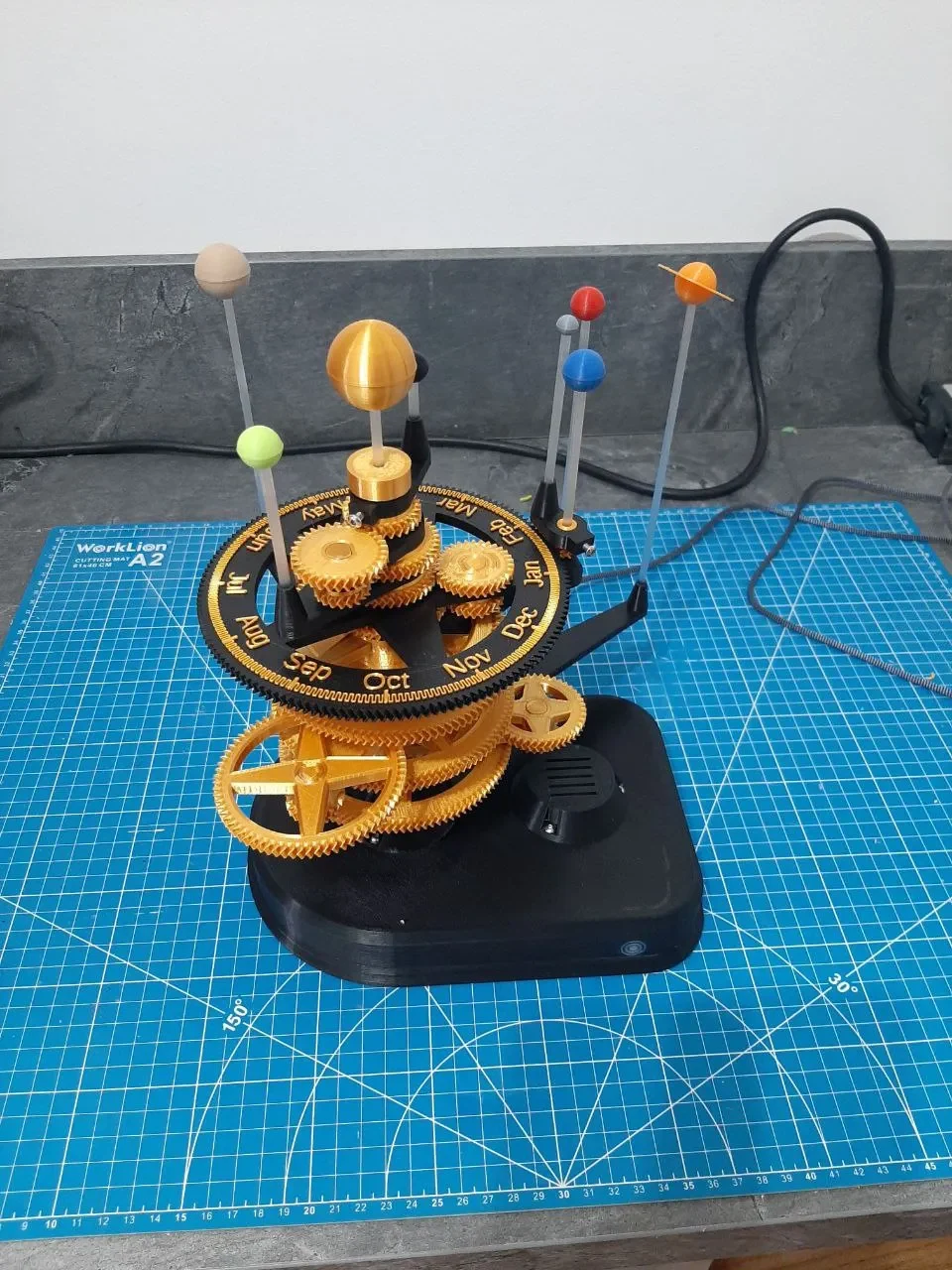

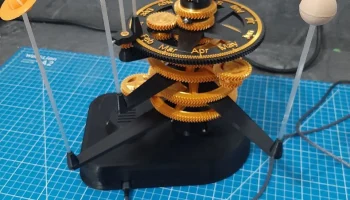

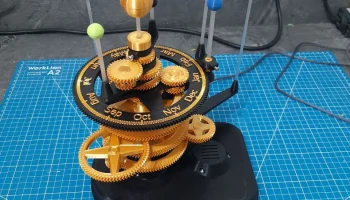

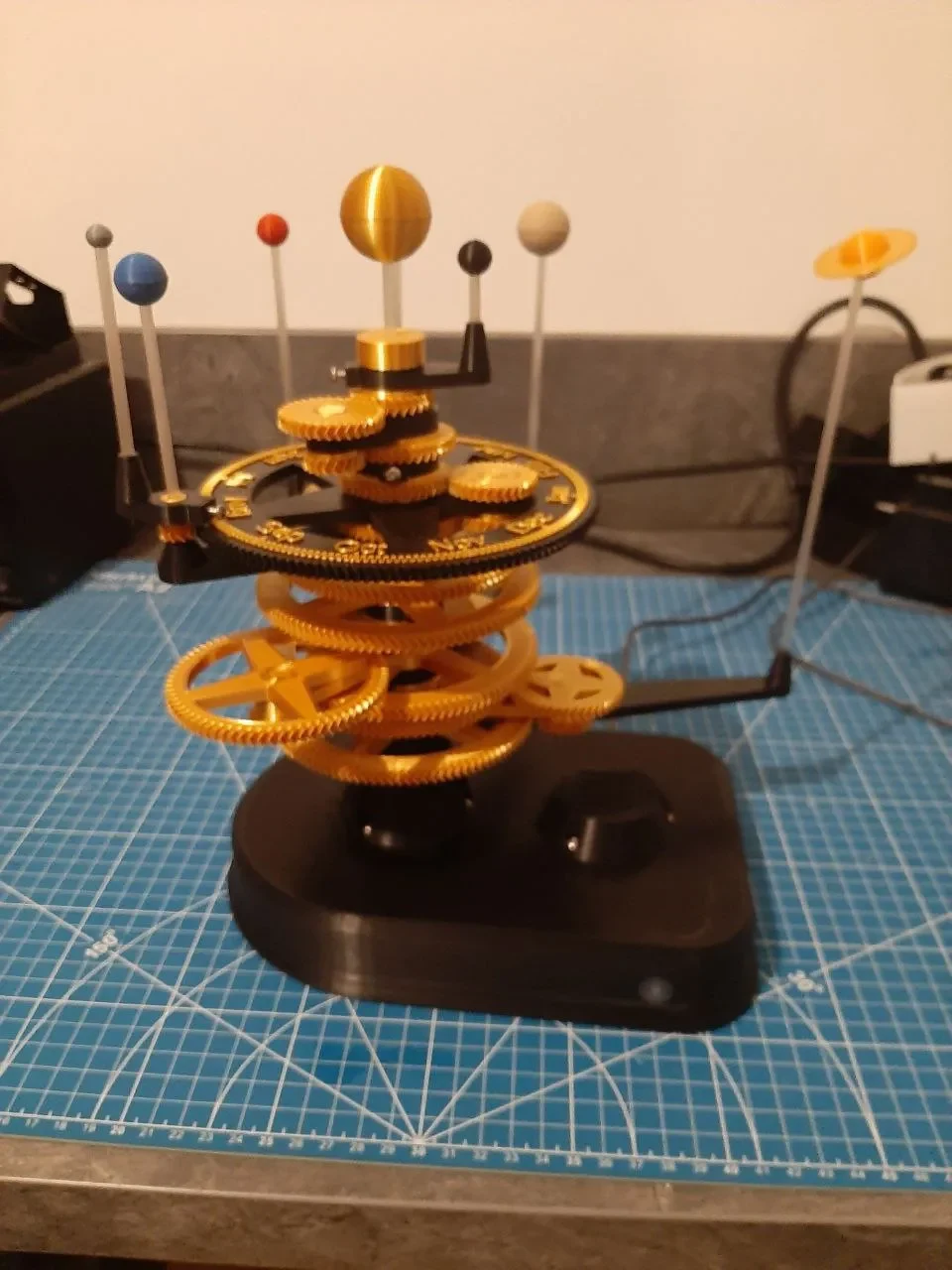

Мех. Планетарий со степпером 28BYJ-48............

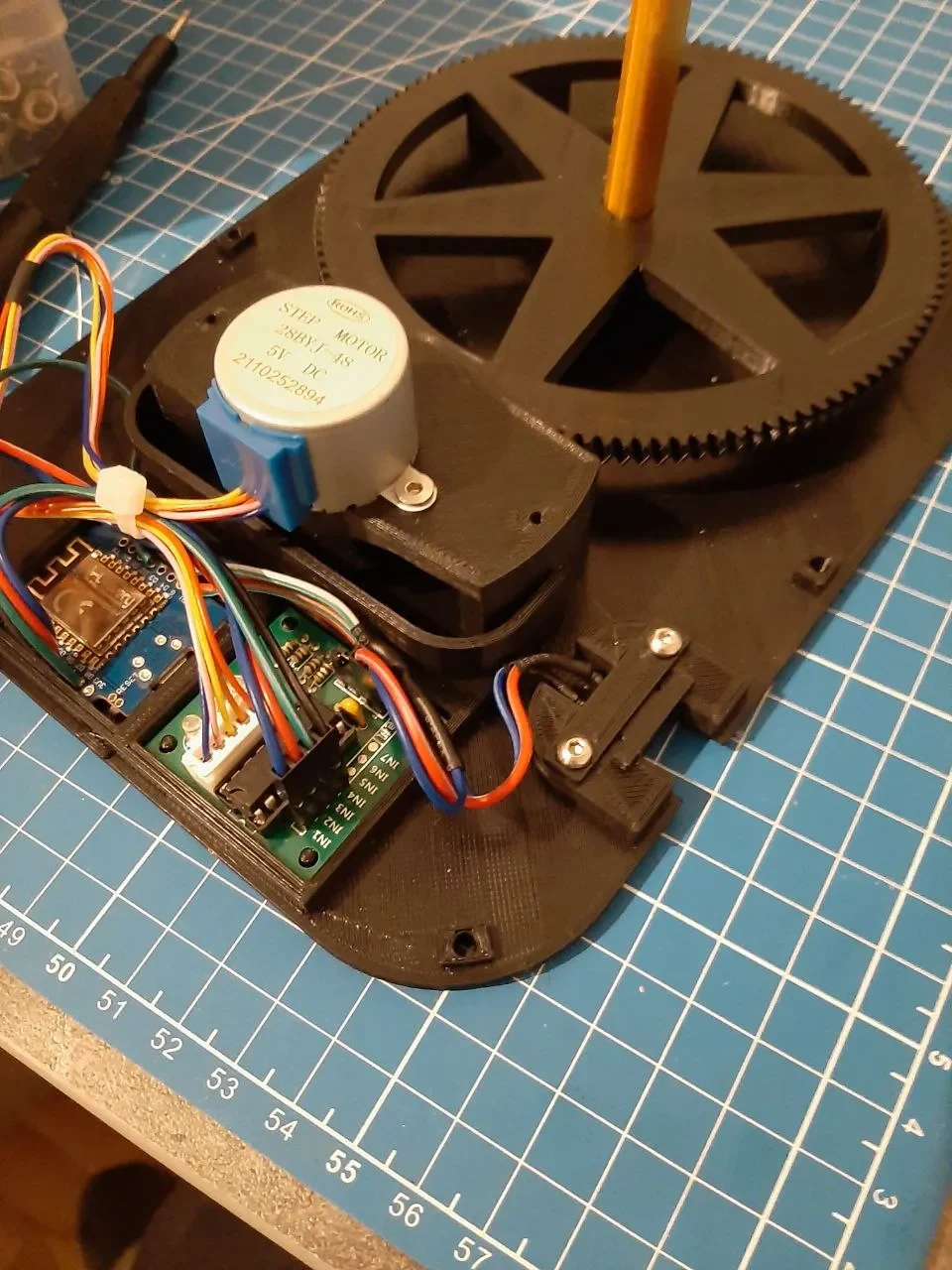

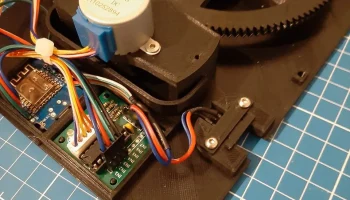

Я дополнил модель @HackerJack42 шаговым двигателем (28BYJ48 с ULN2003).
Идея использовать этот шаговый двигатель пришла мне в голову от @Summons.

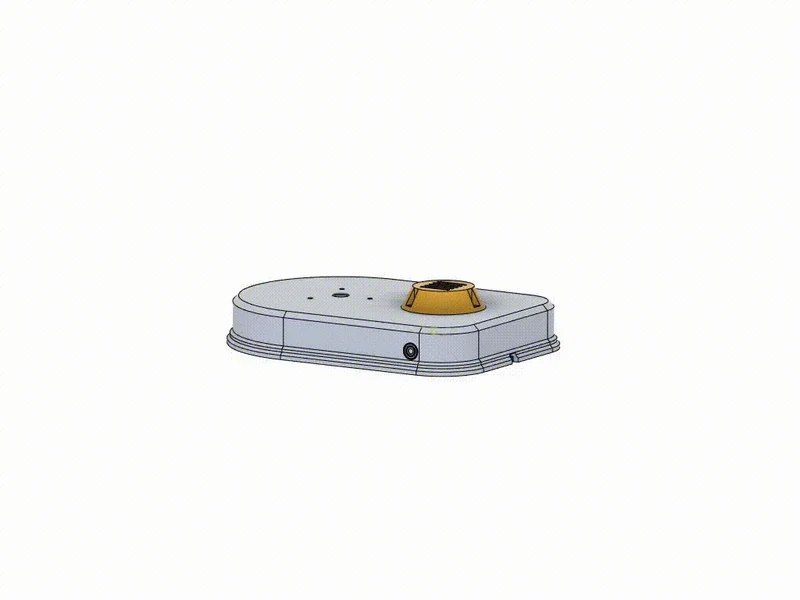

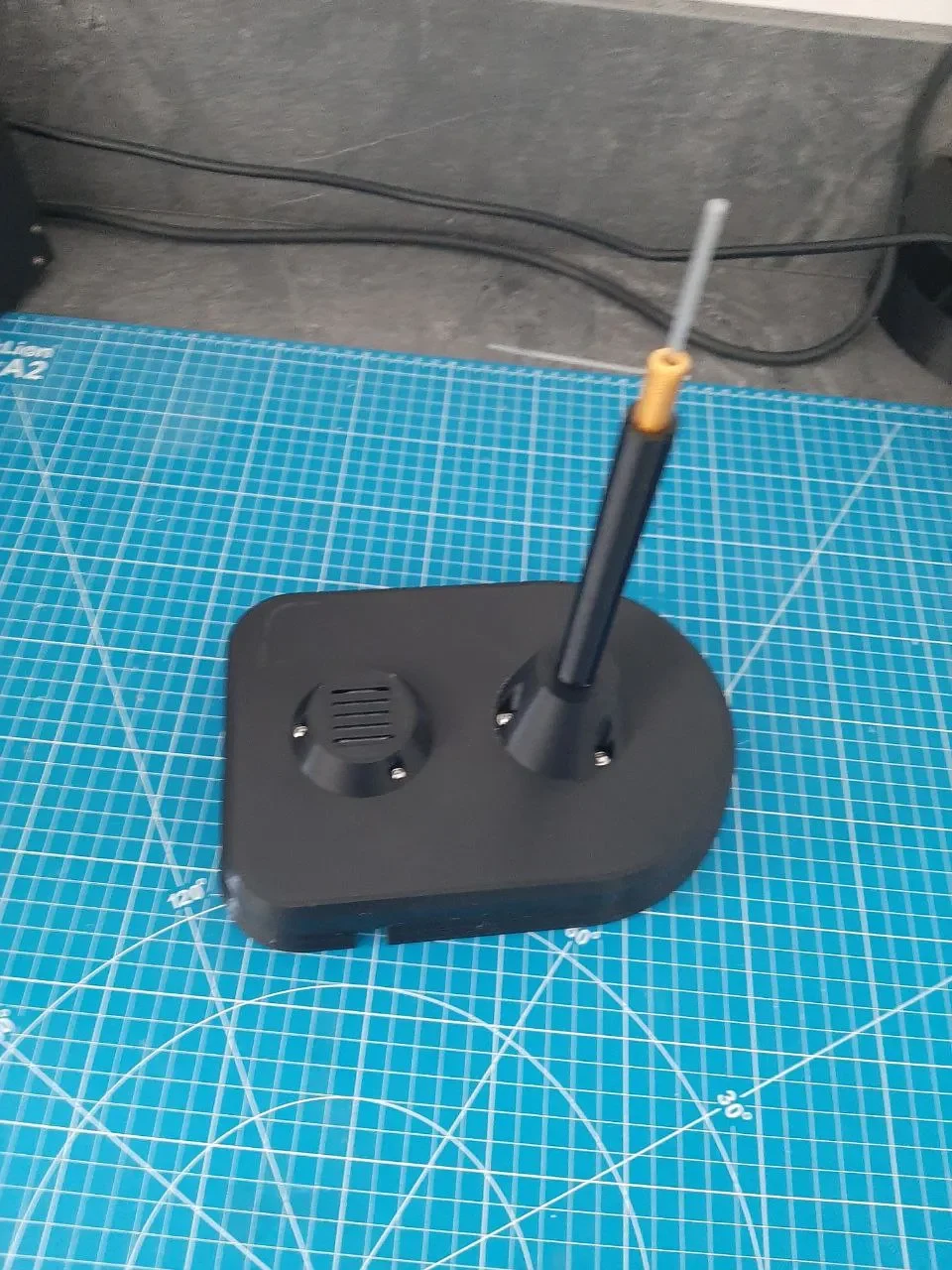

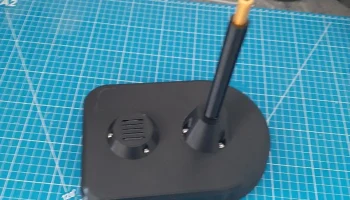

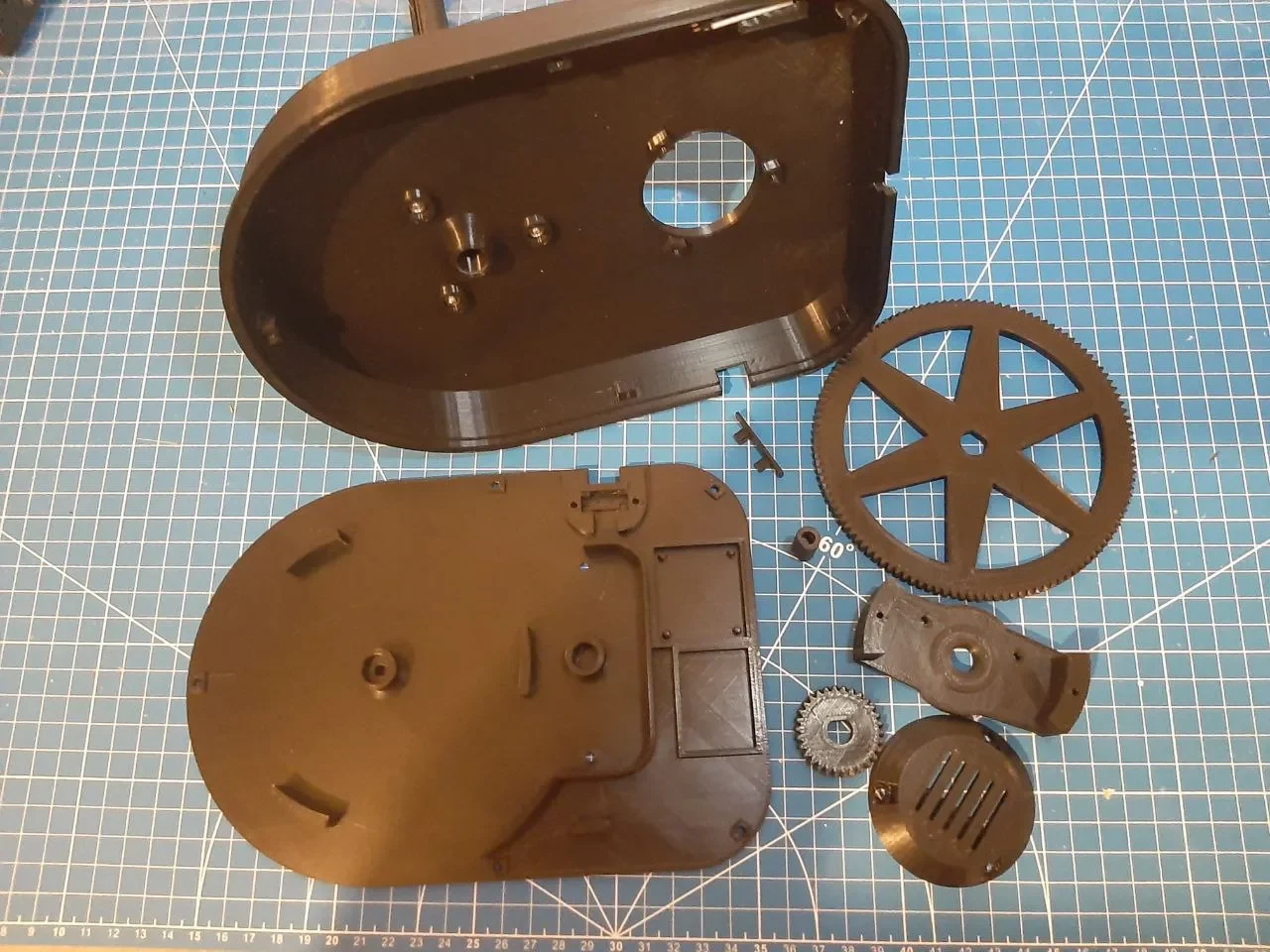

Для этого я перерисовал базу, чтобы все компоненты можно было устанавливать и запитывать по USB-C.

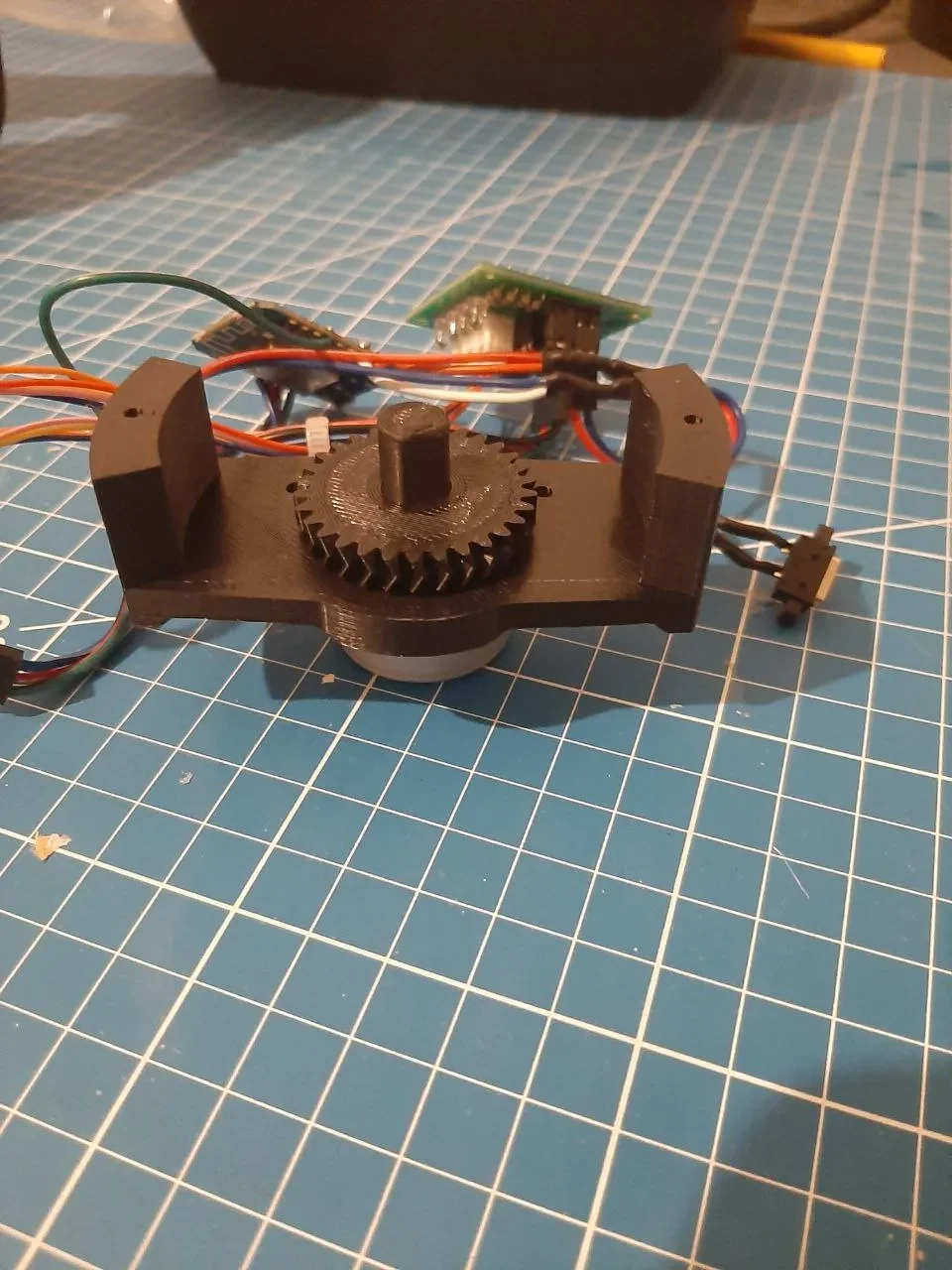

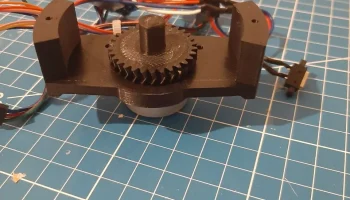

Я также изменил передаточное число в базе на 1:4.

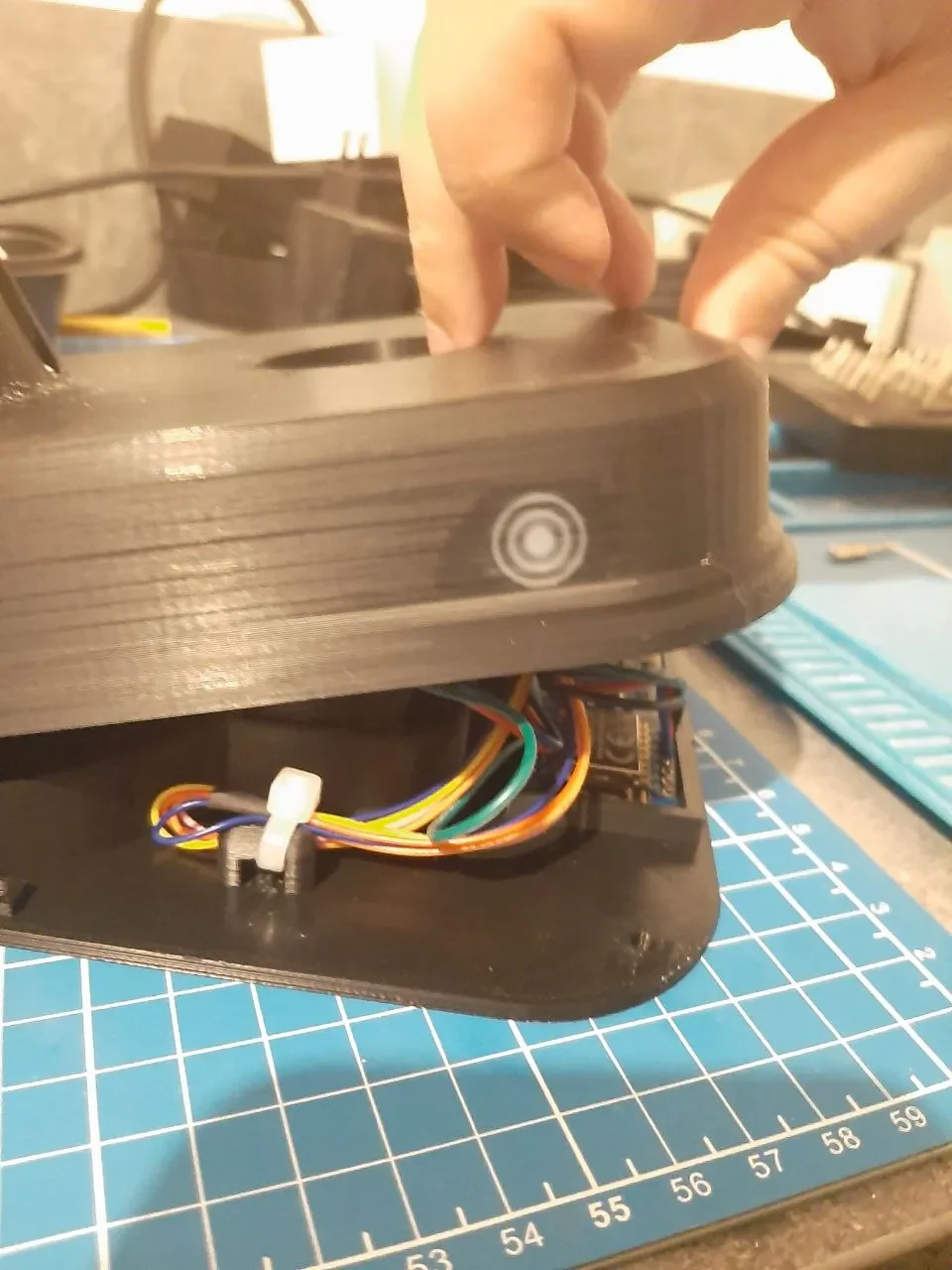

Переключатель представляет собой не механический переключатель, а «емкостный сенсорный переключатель TTP223B».
Кроме того, я написал небольшую программу для Arduino (я использовал Visual Studio Code и Platformio) для ESP8266, которая управляет шаговым двигателем и которая также содержит WebUi.

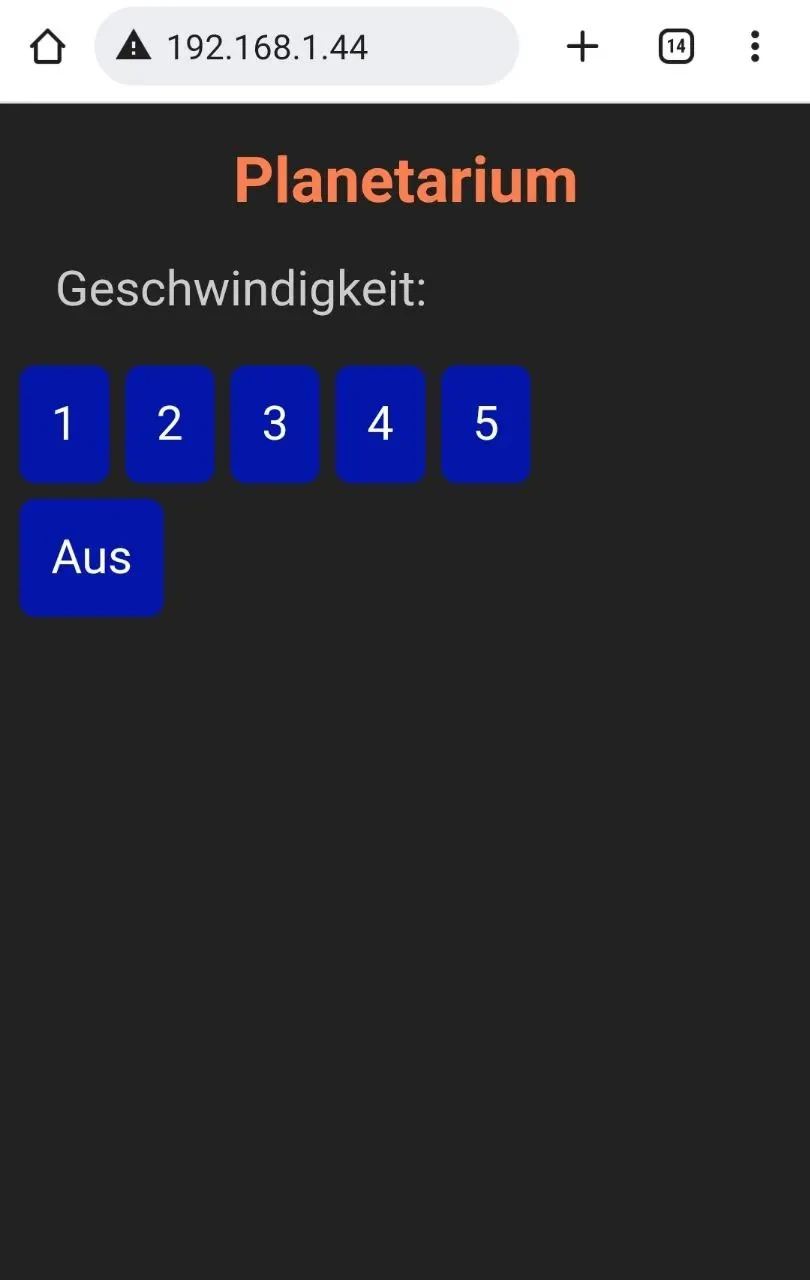

Планетарий подключается к зарегистрированной беспроводной сети и, если она недоступна, через 12 секунд автоматически создает точку доступа с тем же IP-адресом. В WebUi можно выбрать 5 скоростей или остановить шаговый двигатель.
Настройки WLAN, AP и IP-адреса необходимо настроить в файле *.ino.

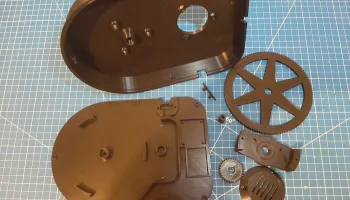

Я напечатал все детали на Sidewinder X1, и для некоторых деталей требуется поддержка.
Вам также понадобятся винты M3 и следующие детали:
Модуль емкостного сенсорного переключателя TTP223B https://www.amazon.com/HiLetgo-TTP223B-Capacitive-Digital-Raspberry/dp/B00HFQEFWQ
4-контактный водонепроницаемый разъем USB C https://www.amazon.com/Jueyhapy-Waterproof-Charging-Interface-Connector/dp/B0BMWX239Y/
D1 Mini NodeMcu с модулем WLAN ESP8266-12F https://www.amazon.com/Organizer-ESP8266-Internet-Development-Compatible/dp/B081PX9YFV
Шаговый двигатель 28BYJ-48 и драйвер ULN2003 https://www.amazon.com/CenryKay-ULN2003-28BYJ-48-Compatible-Breadboard/dp/B086D5SXPV
Также имеется упрощенная схема.
Настройки печати
Бренд принтера: Артиллерия
Принтер: Сайдвиндер X1
Плоты: Нет
Поддерживает: Да
Разрешение: сопло 0,4 мм. Слой варьируется: 0,1 мм и 0,2 мм.
Заполнение: 15-20% сетки
Нить: Sunlu, Geetech
Так что получайте удовольствие от строительства! :)
