Блок управления реле - переменный ток или другое через US...
Пожалуйста, напишите марку, если вы ее сделаете! :)
Здесь доступны два реле типа/размера: обычное реле и реле с оптопарой. Оптопара лучше изолирует управление реле от остальной части платы, как я понял. У меня пока не было проблем с меньшим штатным реле с включением и выключением питания через USB.
Стандартное реле-https://www.aliexpress.com/item/32708600505.html
Реле оптопары — https://www.aliexpress.com/item/32983499479.html
Напряжение срабатывания реле:
На выводах Raspberry PI GPIO выводится напряжение 3,3 В. Попробуйте использовать триггерное реле 3 В.
Если вы запускаете реле через USB-соединение, напряжение 5 В, выдаваемое USB, отлично работает с триггерным реле 5 В.
Ниже я задокументировал два разных способа переключения с помощью этого реле.
Вставить застежку-молнию будет проще, если вы согнете последний 1 см или около того конца застежки-молнии так, чтобы при вставке она изгибалась.
Описание управления питанием USB ниже этого
Я хотел переключить питание моего принтера Prusa через OctoPrint, используя 3,3 В/землю/GPIO на Pi, через этот плагин https://plugins.octoprint.org/plugins/psucontrol/.

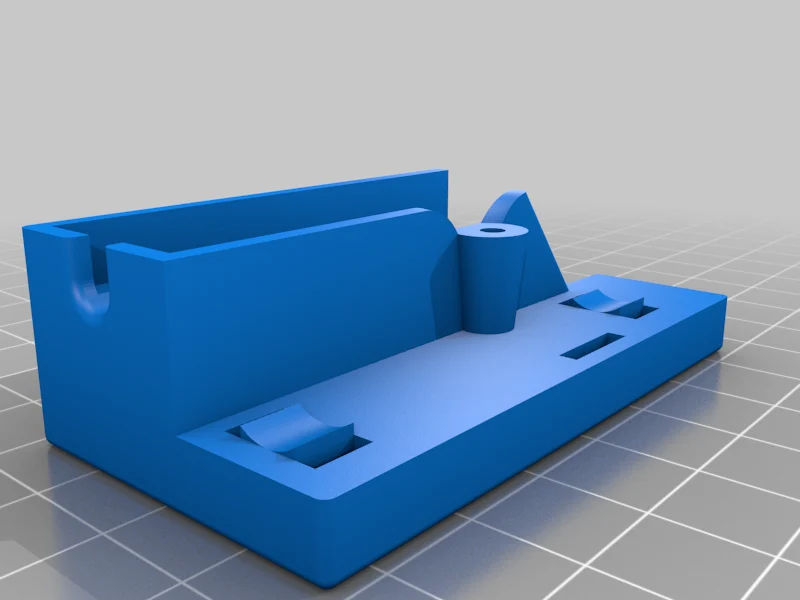

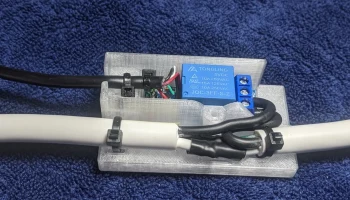

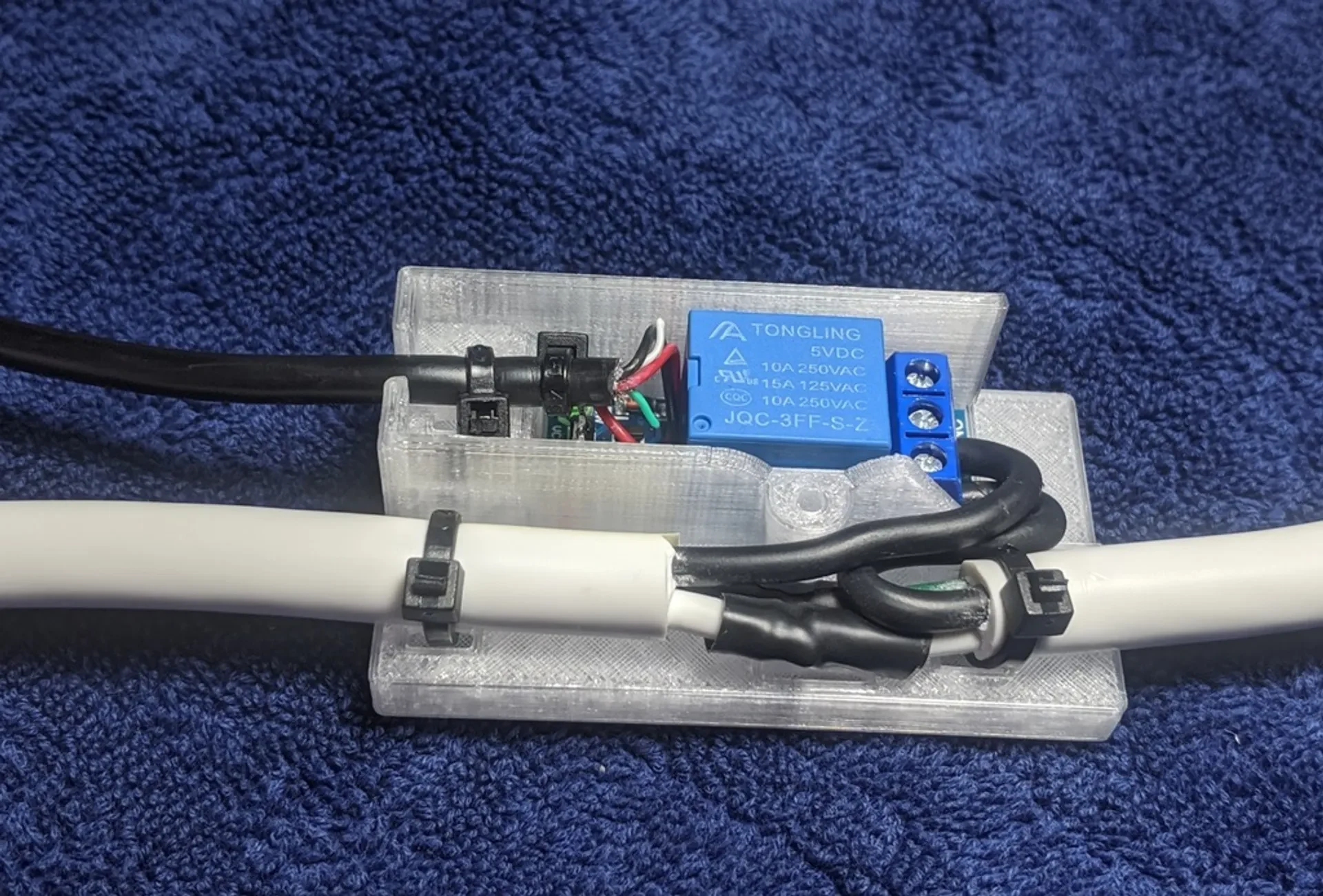

Для этого я использовал меньшее реле. Реле устанавливается в печатную коробку и удерживается на месте с помощью фрикционных выступов. Вы собираетесь вставить реле в отверстие под наклоном, а затем свернуть его в эти выступы, чтобы удержать реле на месте.
Вам необходимо снять оболочку силового кабеля, чтобы обнажить проводку, затем разрезать и подключить черный провод к входам реле NO (нормально разомкнутый/COM). Самый простой способ сделать это — разрезать кабель в том месте, где вы хотите установить реле, а затем зачистить его на 7 см с каждого конца.
Отрежьте лишний белый и зеленый провод и спаяйте их вместе, покрытые термоусадкой, и, возможно, наклейте два витка изоленты на одно соединение, чтобы заостренные кусочки не прошли через головку. Это должно обеспечить достаточную петлю из черного/горячего провода, чтобы подъехать к месту расположения реле, чтобы затем перерезать и закрепить провода в реле. Сначала я натягиваю петлю на место, чтобы убедиться, что обрезаю провод в том месте, где к заделке ведут самые длинные провода.
У Amazon есть перемычки GPIO. Примерно 2,50 доллара из Китая, если вы можете подождать несколько недель: https://www.aliexpress.com/item/32349445870.html
Обратите внимание, что когда вы подключаетесь к GPIO и настраиваете его в плагине, плагин ссылается на номер контакта 1-40, а не на номер GPIO.

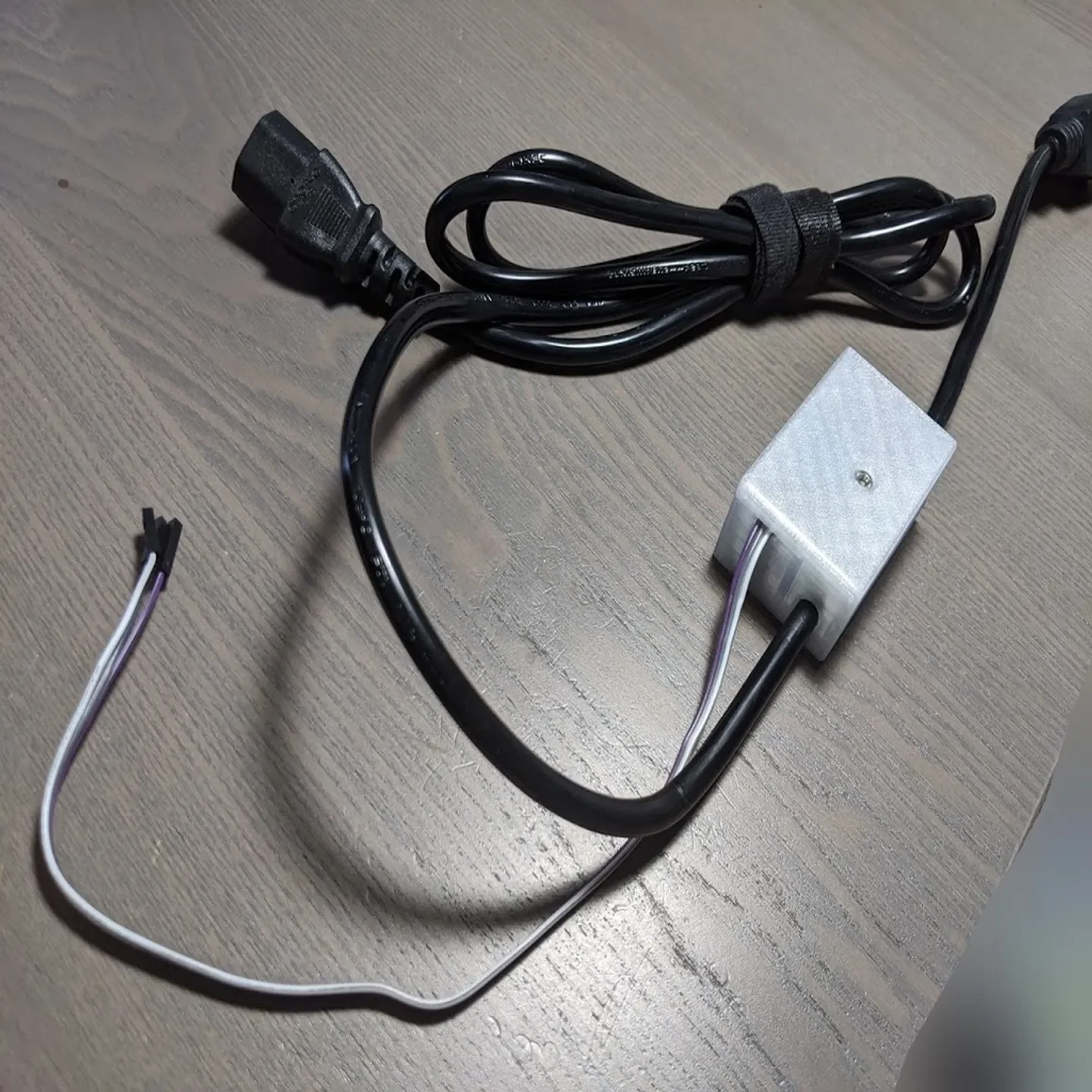

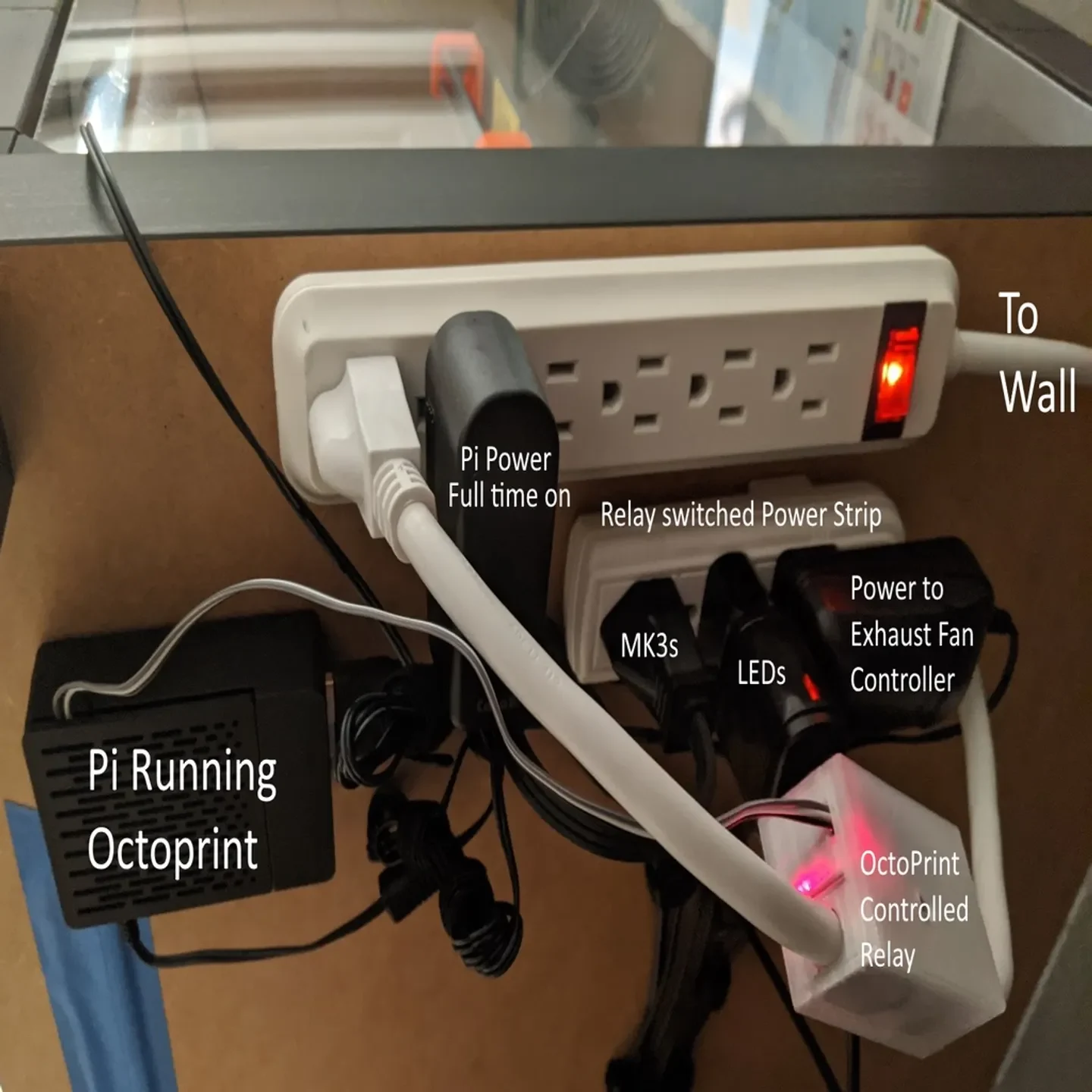

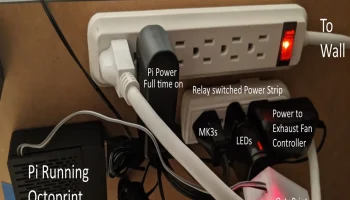

Это прекрасно работает, но я также хотел переключить питание светодиодов и вытяжной вентилятор корпуса, поэтому я построил новую версию с кабелем диаметром 10 мм и переключил питание на небольшой удлинитель для всех трех устройств.
Отверстия для молнии имеют скошенные фаски, поэтому просто вставьте молнию внутрь, и она должна выйти на другую сторону.
Крепится винтом М3х12. Этот набор очень удобен для ваших проектов (https://www.amazon.com/VIGRUE-M2-M3-M4-1080PCS-Stainless-Screws-Socket/dp/B071KBVZVV/).
Я оставляю Octoprint работать круглосуточно и без выходных. Когда я хочу распечатать, я нажимаю «Подключиться», и это реле включается. Через 30 секунд я готов к печати. После завершения печати плагин отключит реле через заданное время. У меня установлено 30 минут. У меня это сработало безупречно.
USB-бокс

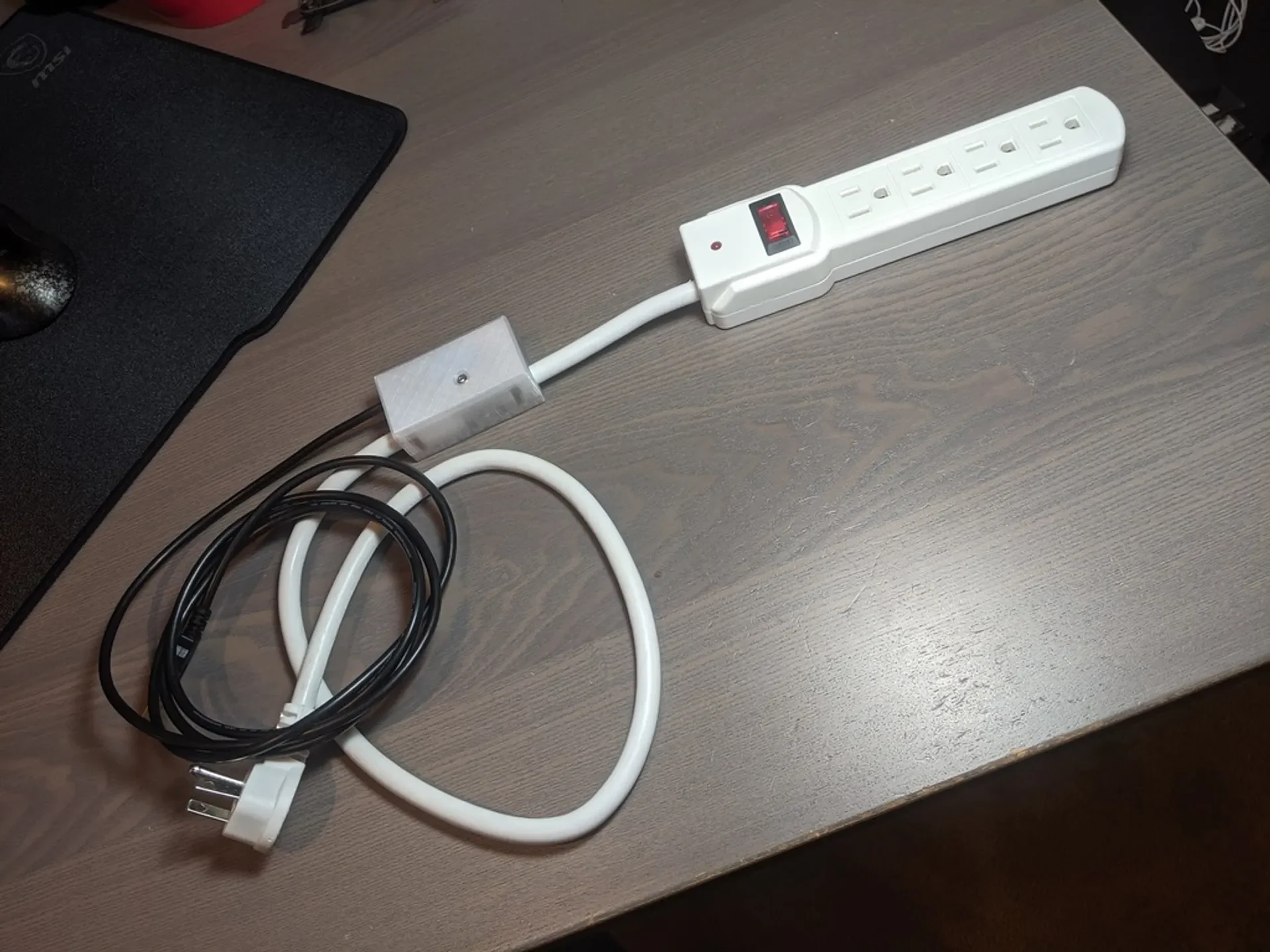

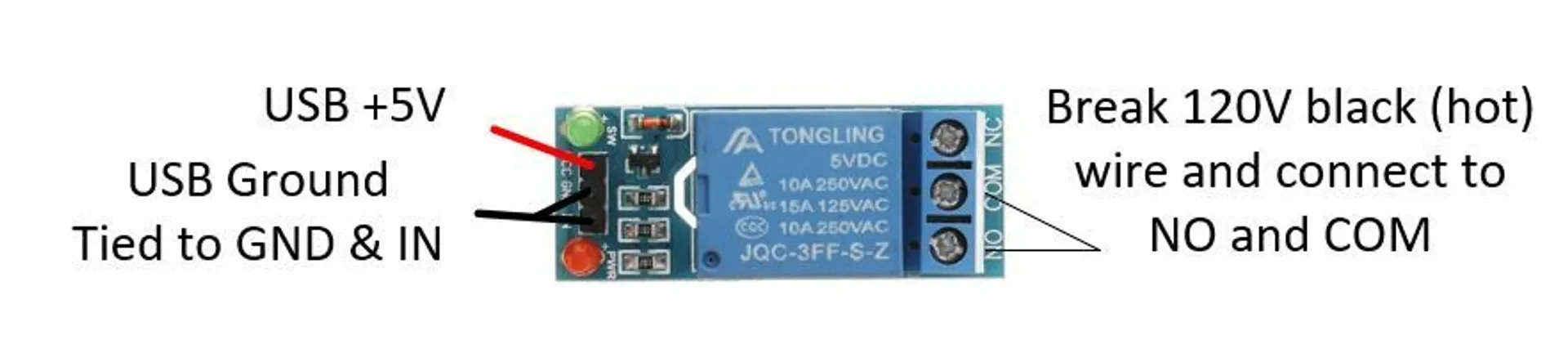

На изображении выше показано, как подключить его для включения питания на удлинителе, когда на USB-порте есть питание. Я использую это на компьютере моего сына, чтобы включить его настенное светодиодное искусство. Светодиодов было слишком много, чтобы работать от стандартного USB-порта, поэтому я сделал следующее: включил и выключил питание, используя только USB-порт на ПК. Когда компьютер выключен, питание на USB-соединении отключено, а реле ��азомкнуто. Когда компьютер включен, порт USB включает реле, и, поскольку «IN» подключен к земле, реле замыкается и подает питание на удлинитель.
Настройки печати
Плоты:
Нет
Поддерживает:
Нет
Заполнение:
25%
Нить: универсальный PETG/PLA.
Категория: Электроника
