Звуковая плата NeoTrellis

Arduino и пр.

Источник:

www.printables.com

По ссылке на руководство по обучению вы найдете код, фотографии сборки, принципиальную схему и многое другое!
https://learn.adafruit.com/neotrellis-soundboard/

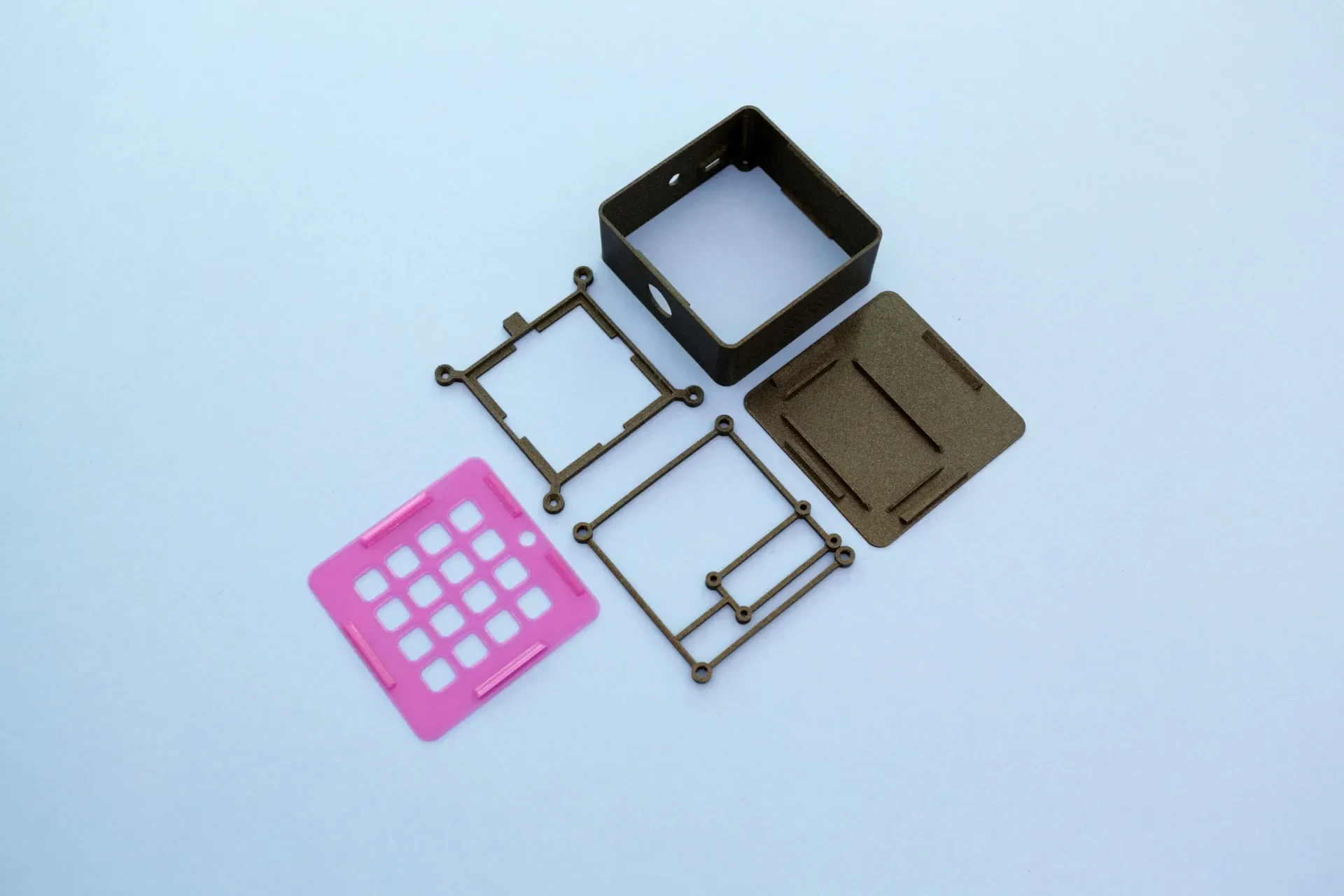

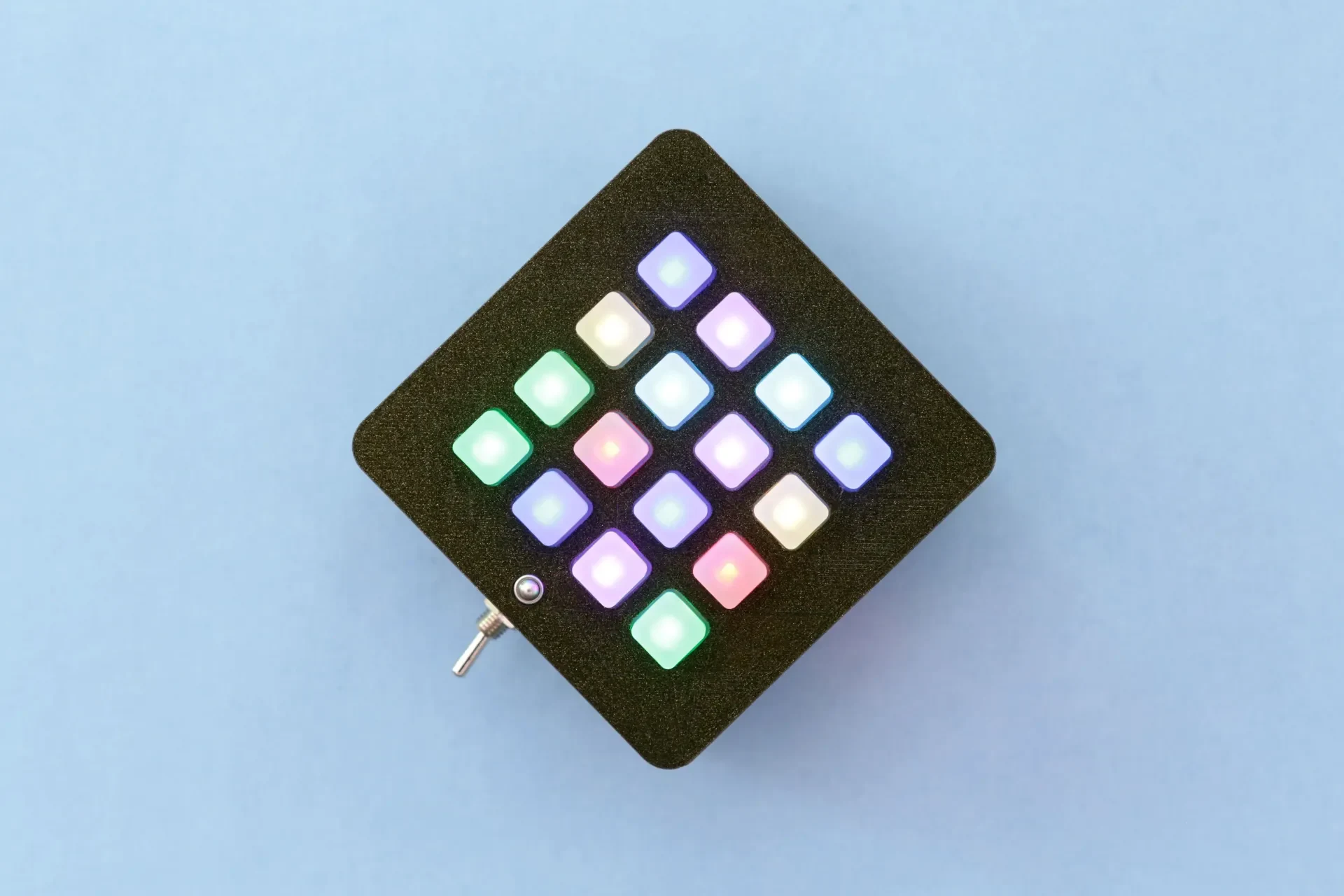

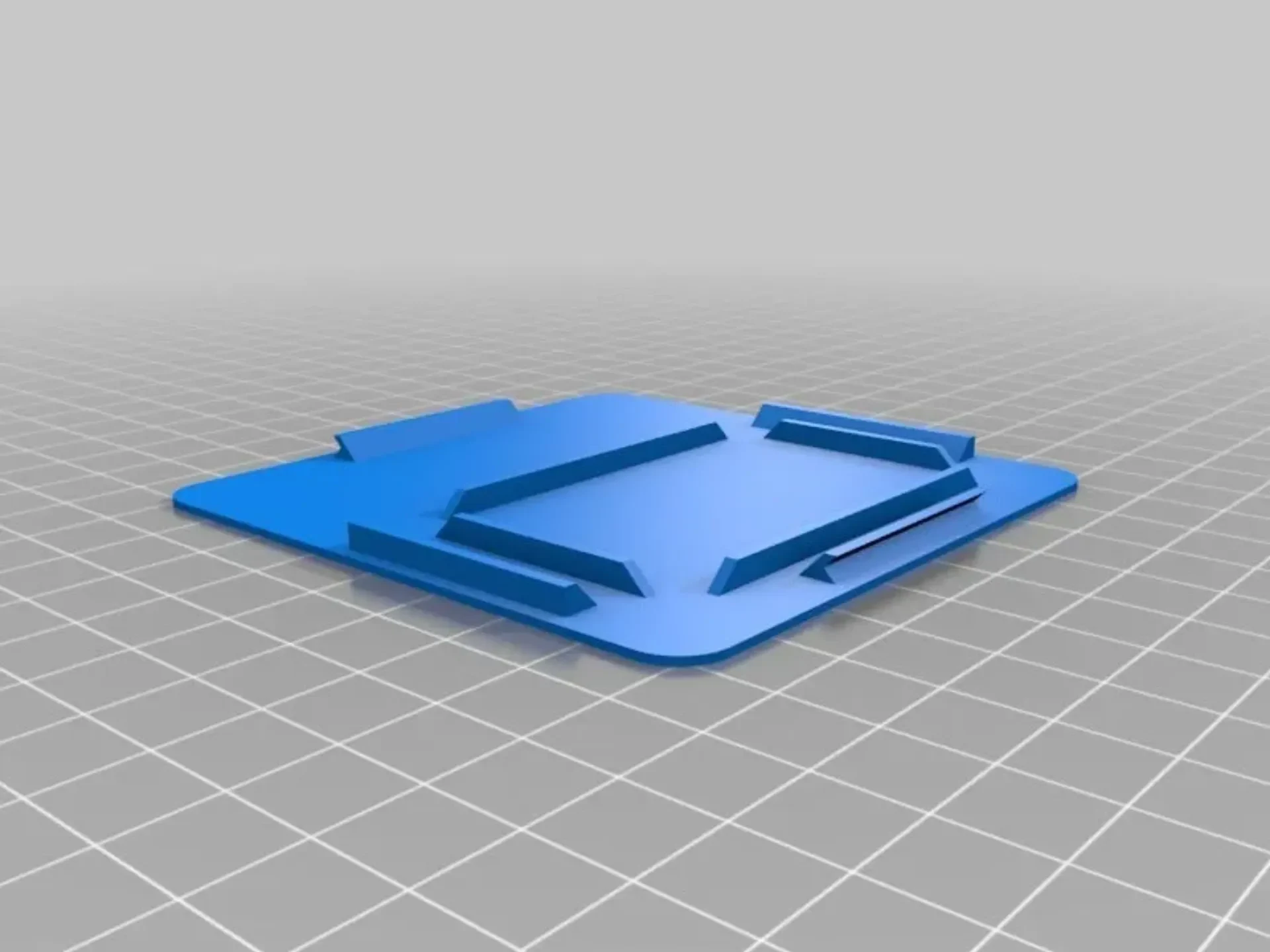

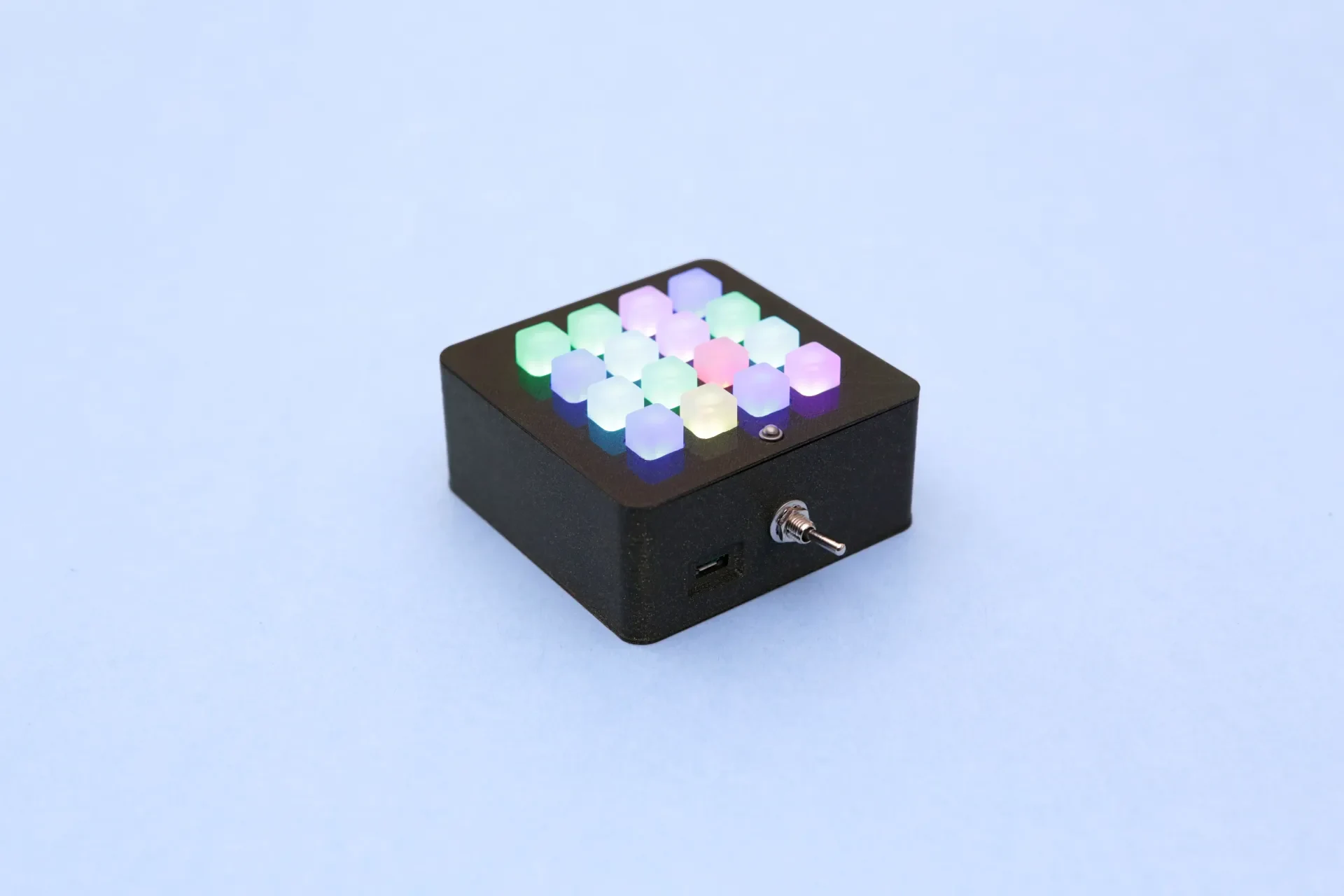

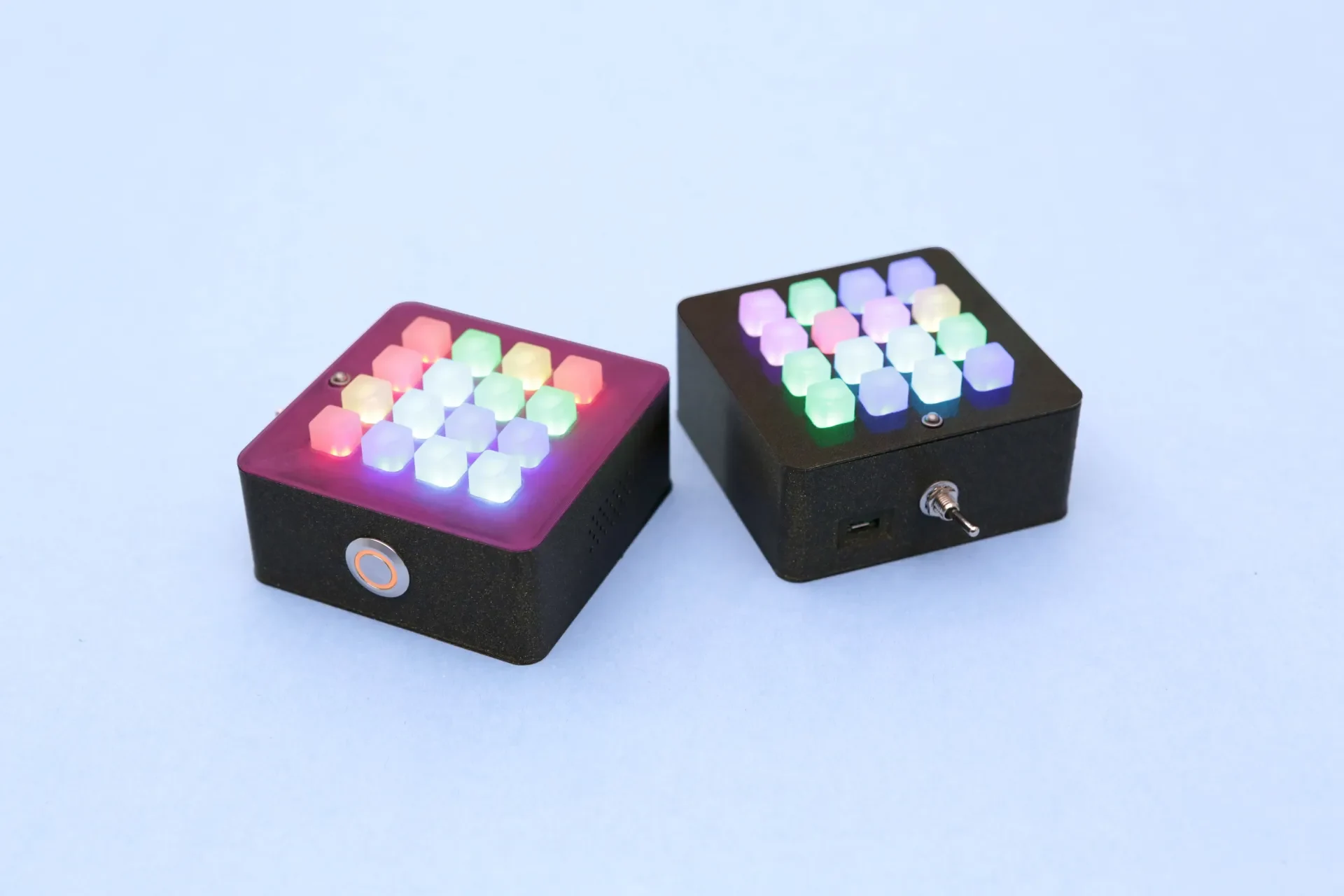

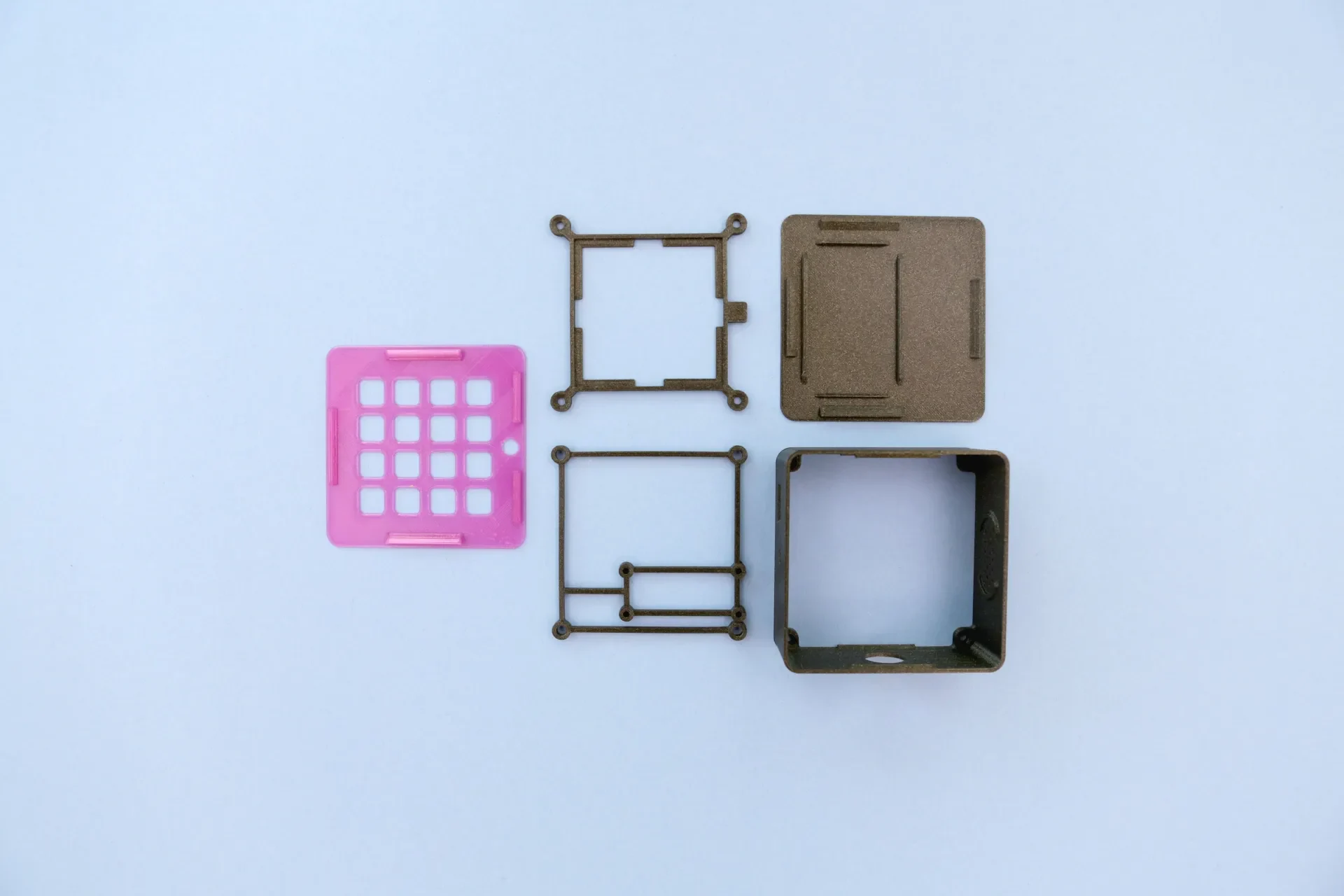

Это звуковая плата, использующая NeoTrellis от Adafruit. Это позволяет запускать аудиофайлы и играть на них как на музыкальном инструменте. Каждая кнопка может иметь разные звуки, поэтому вы можете создать свой собственный набор сэмплов. Вся электроника размещена в корпусе, напечатанном на 3D-принтере. Верхняя и нижняя крышки защелкиваются, поэтому их легко собрать вместе. Он спроектирован как портативное, компактное устройство и имеет открытый исходный код.

В предыдущей сборке мы использовали несколько плат для создания аналогичного проекта. Для этого мы можем использовать перо Adafruit и перо Prop Maker Feather Wing.

Ознакомьтесь с руководством по документации. Вы можете шаг за шагом выполнить подключение электроники и собрать сборку.

Код на github
https://github.com/adafruit/Adafruit\_Learning\_System\_Guides/tree/master/NeoTrellis\_Soundbox

Программное обеспечение написано на языке Circuit Python от Adafruit, поэтому его легко программировать. Мы настраиваем REPL для печати имен файлов и цветов неопикселей. Таким образом, мы можем проверить отображение кнопок или обнаружить любые ошибки. Feather отображается как USB-накопитель, поэтому вы можете редактировать код прямо на устройстве. Все файлы хранятся на диске, поэтому код можно легко изменить на любом компьютере.

Вы можете встряхнуть устройство, чтобы перемешать звук. Нажатие кнопки сбоку сбросит расположение. Мы думаем, что это забавная демонстрация того, на что вы способны с помощью акселерометра.

Распечатать инструкции
Лицензия: Creative Commons — С указанием авторства. Категория: Электроника.

Аппаратное обеспечение

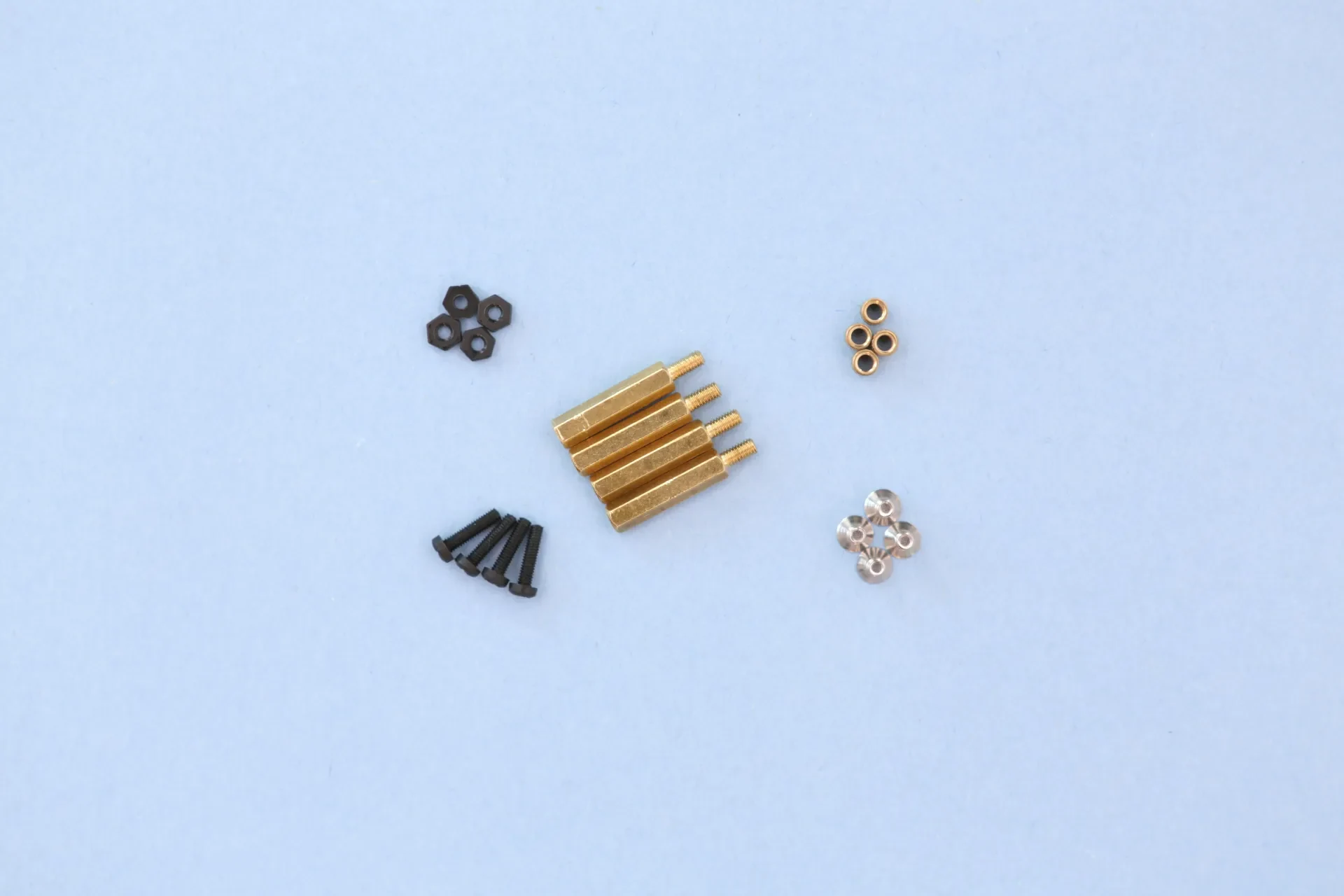

Для этой сборки необходимы винты, стойки и гайки.

4 латунные стойки M3 x 20 мм
4x термофиксированные вставки M3 x 4 мм
4 винта с плоской головкой M3 x 8 мм.
4 винта с полукруглой головкой M2,5 x 10 мм
4 шестигранные гайки M2,5

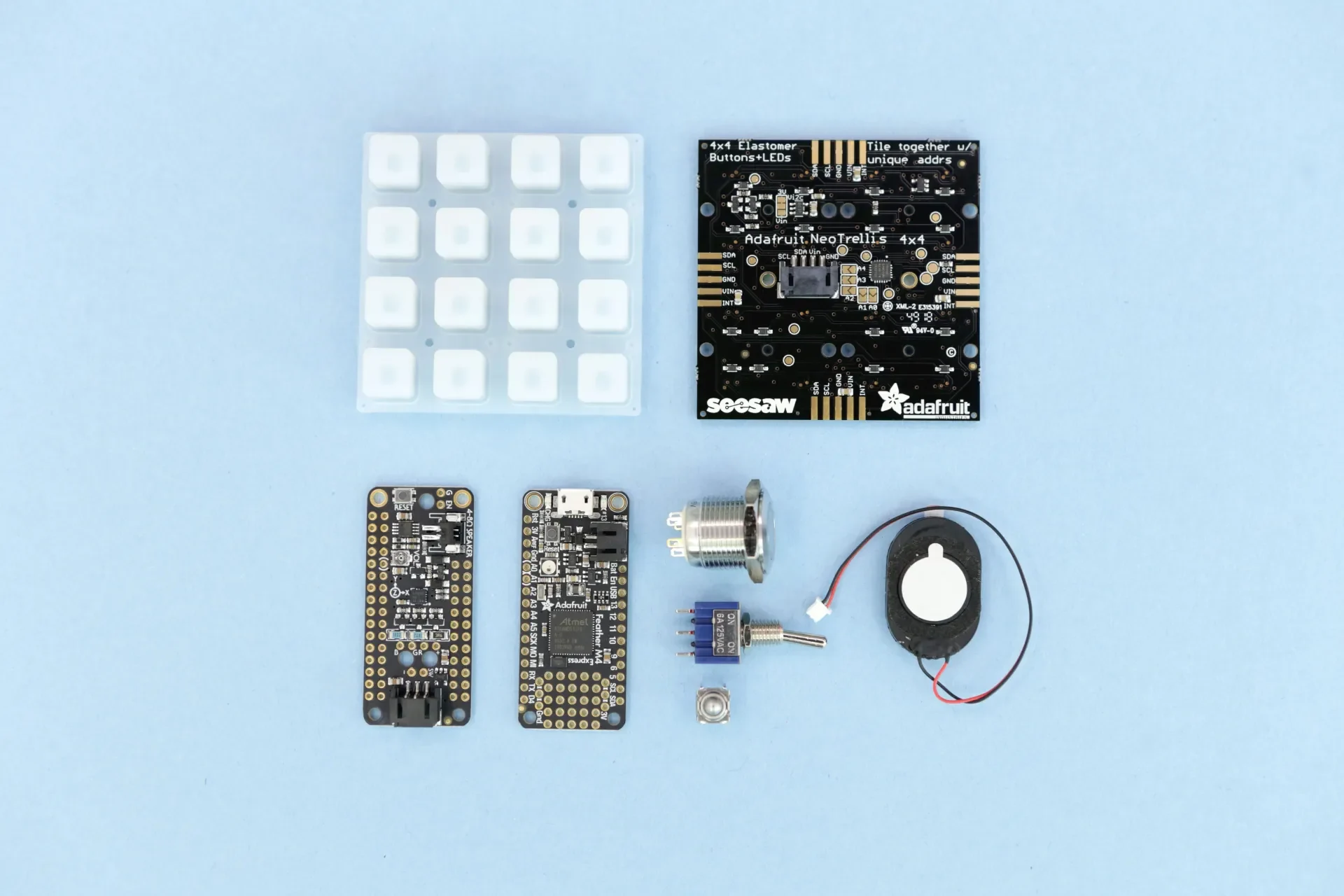

Части

Adafruit Feather M4 — https://www.adafruit.com/product/3857
NeoTrellis 4x4 — https://www.adafruit.com/product/3954
Эластомерная кнопочная панель 4x4 — https://www.adafruit.com/product/1611

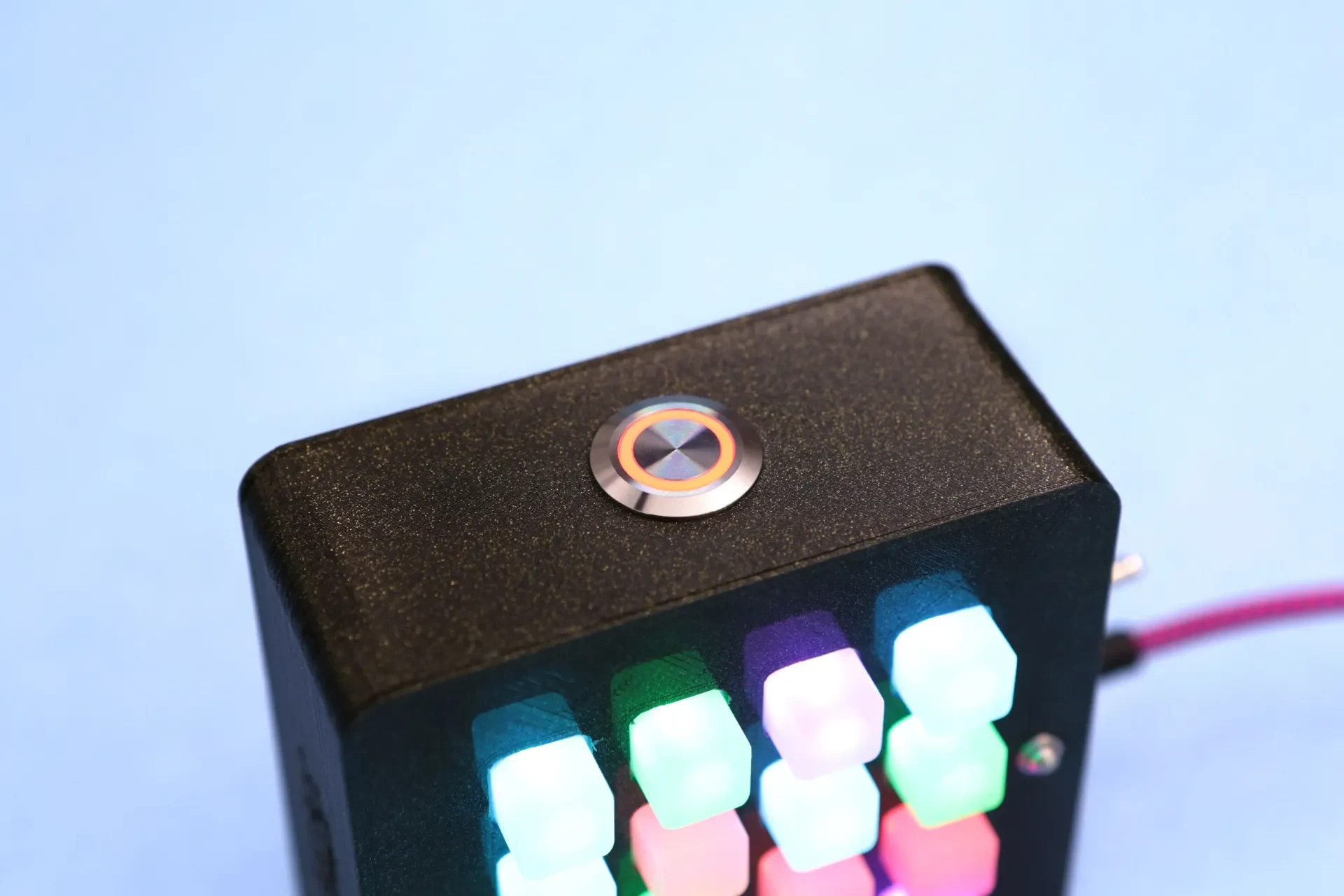

Кнопка со светодиодной подсветкой RGB — https://www.adafruit.com/product/3350
Мини-овальный динамик — https://www.adafruit.com/product/3923
Prop-Maker FeatherWing — https://www.adafruit.com/product/3988

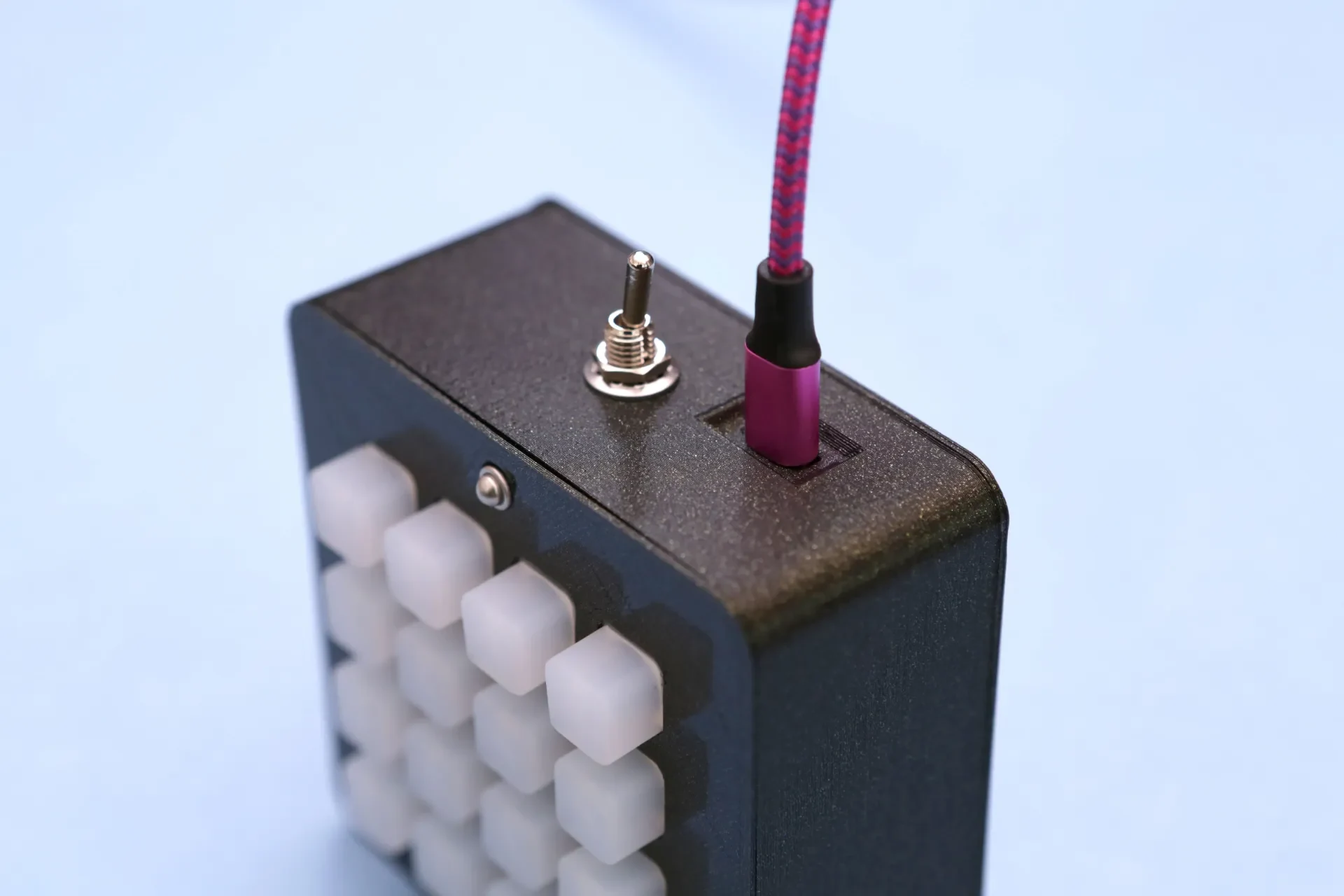

Тумблер мини-панели — https://www.adafruit.com/product/3221
Тактильная кнопка с металлическим шариком — https://www.adafruit.com/product/3347
Аккумулятор 1200 мАч — https://www.adafruit.com/product/258
3D-принтер Flashforge Inventor II — https://www.adafruit.com/product/3897
Нить для 3D-принтеров — https://www.adafruit.com/product/2080
Нить для 3D-принтеров — https://www.adafruit.com/product/2080
Ultimaker 2+ — https://www.adafruit.com/product/2673
Flashforge Inventor II — https://www.adafruit.com/product/3897
Библиотека 3D-деталей на GitHub — https://github.com/adafruit/Adafruit\_CAD\_Parts
