7-сегментные светодиодные часы RGB с использованием Neopi...

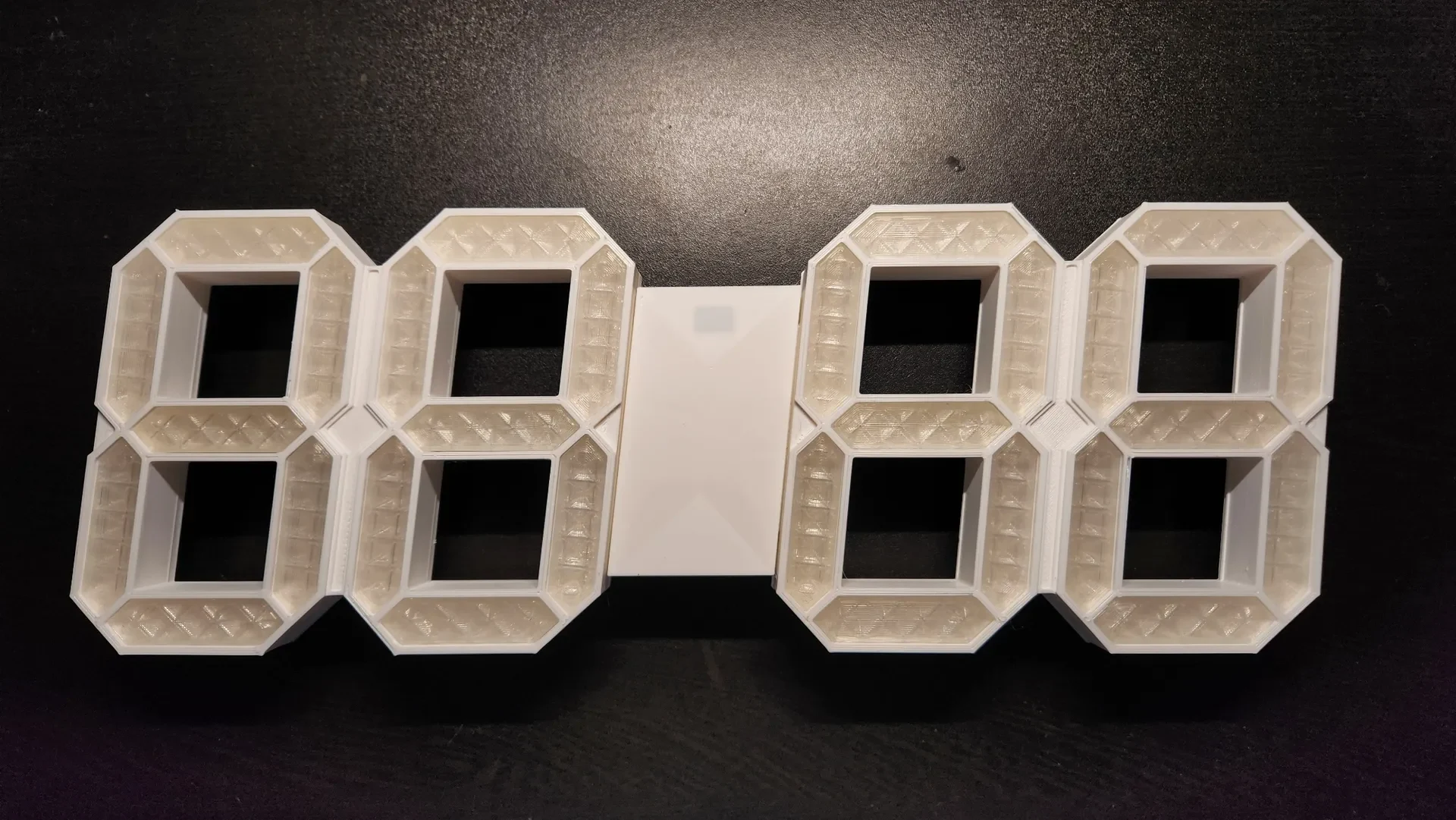

7-сегментные часы, сделанные своими руками, из неопикселей WS2812b, ESP-32, библиотеки FastLED и деталей, напечатанных на 3D-принтере.
Инструкции по написанию кода и сборке
Особенности:

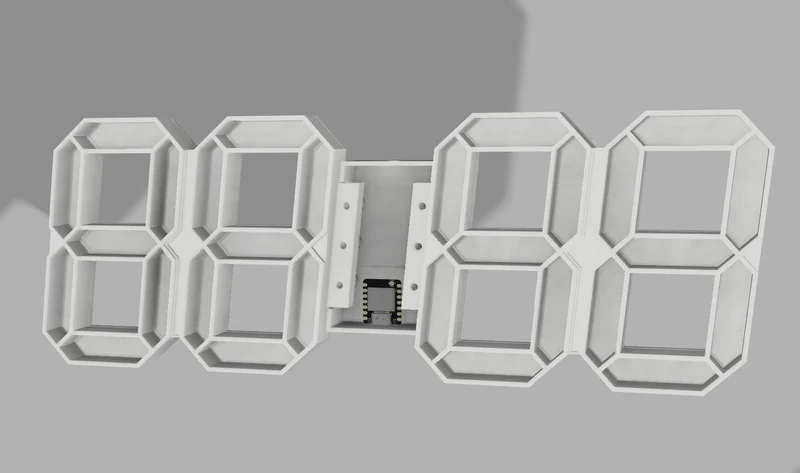

Полностью напечатан на 3D-принтере с использованием всего двух типов PLA-нити и нескольких винтов M3.
3D-печать на небольших 3D-принтерах, таких как BambuLab A1 mini.
Питание через USB-C.
Использует ESP-32 S3 (Seedstudio XIAO/WaveShare ESP32-S3 Mini)
Синхронизирует время с NTP, используя Wi-Fi и библиотеку времени Arduino.

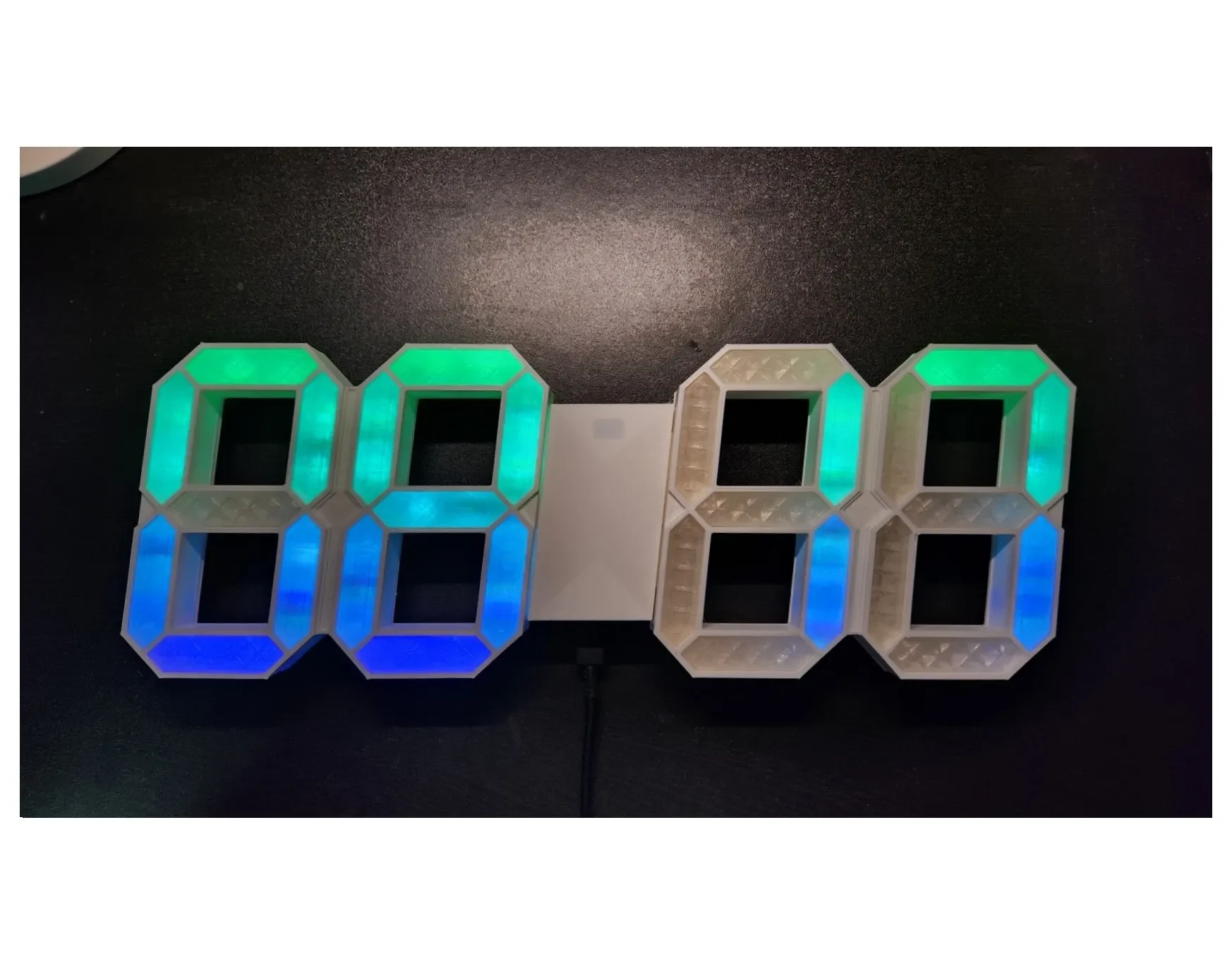

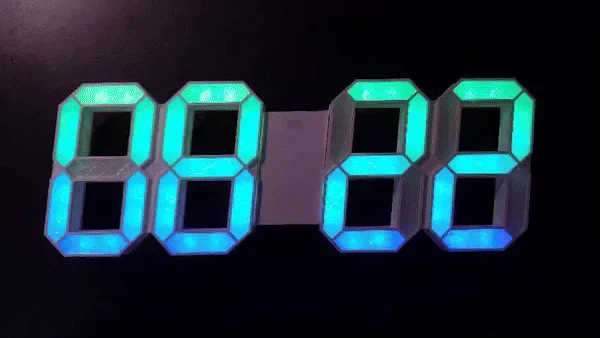

Широкие возможности настройки благодаря индивидуально адресуемым светодиодам (WS2812b) в сочетании с библиотекой FastLED.
Автоматическая яркость с помощью датчика внешней освещенности [APDS9930].
Количество печати:
Цифры_Топ — x2
Digits_BottomPlate — x2
MiddleBox_Bottom — x1
MiddleBox_FacePlate_Light — x1
DiffuserCells_Vertical — x16
DiffuserCells_Horizontal — x12
[опционально] Настенное крепление — x2
Распечатать инструкции:
Требуется всего 2 типа нити:
Корпус: Любая непрозрачная нить (я использовал Cool White PLA).
Рассеиватели: Прозрачная бесцветная нить (я использовал натуральный PLA).
Для диффузоров используйте не более двух верхних и нижних слоев. Это сделает их полупрозрачными, и вы сможете поэкспериментировать с процентом заполнения и узором, чтобы получить довольно приятный эффект.
Для файла Digits_Top стены должны быть сплошными.
Необходимое оборудование:
Как уже упоминалось, 3D-печатные детали.
Плата ESP 32 небольшого размера (предпочтительно Waveshare ESP32 S3 mini ИЛИ SeedStudio XIAO)
WS2812b неопиксельная лента 1м 60 LED/метр
(опционально) Датчик внешней освещенности APDS9930 I2C (или любой другой датчик внешней освещенности — измените код соответствующим образом)
(дополнительно) сенсорный переключатель TTP223 (или аналогичный)

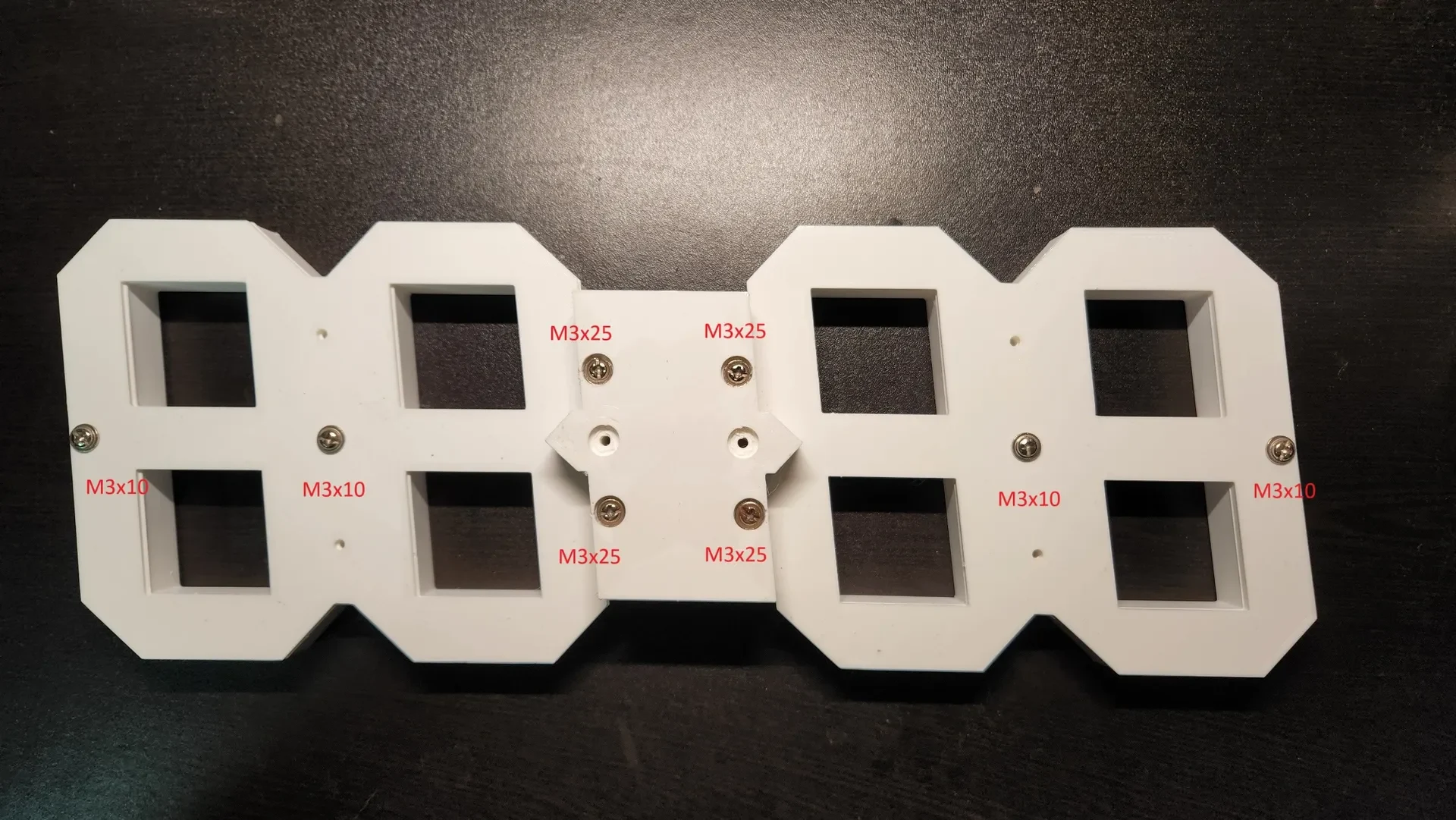

Винты M3: 10 мм и 25 мм.

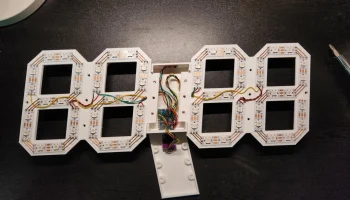

Одножильный провод для подключения сегментов светодиодов (я использовал старые Ethernet-кабели)
Гибкий (силиконовый) провод для соединения различных компонентов.
Кабель USB-C для питания часов
