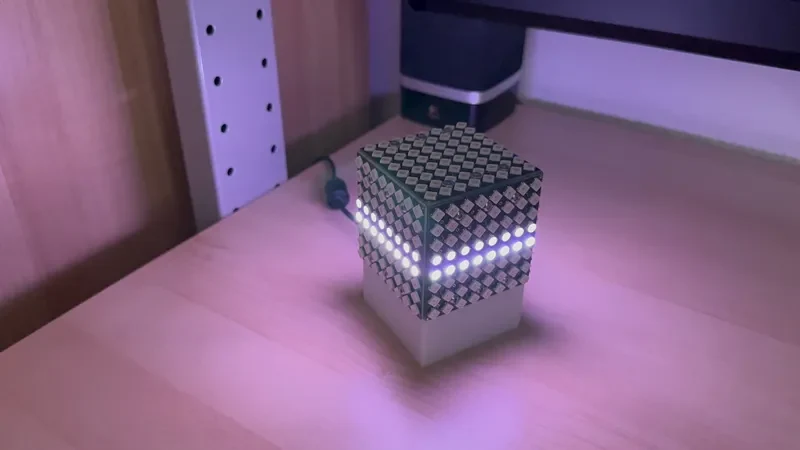

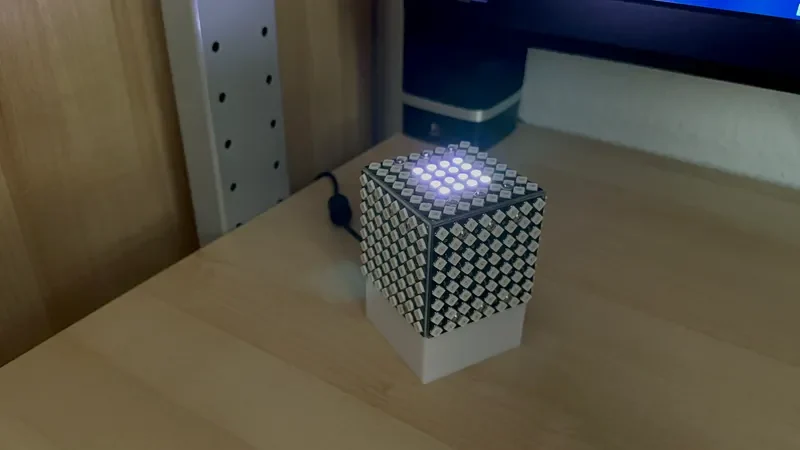

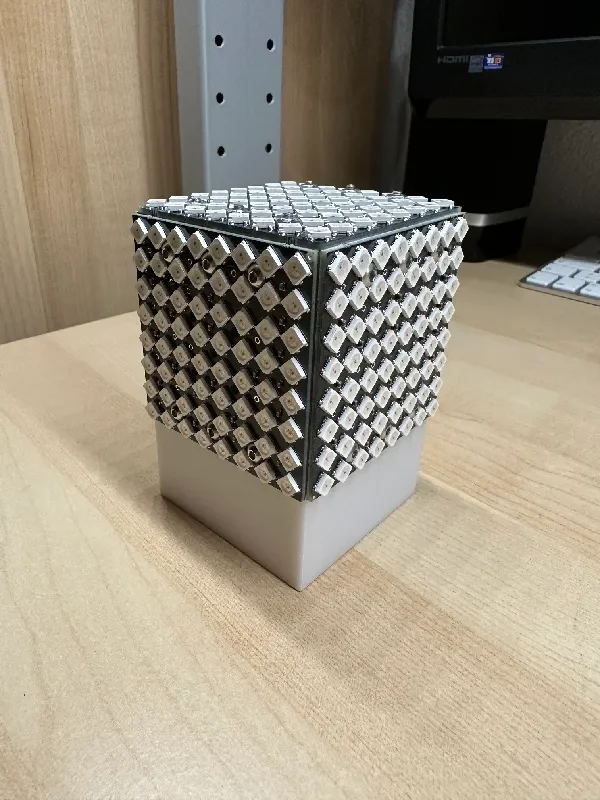

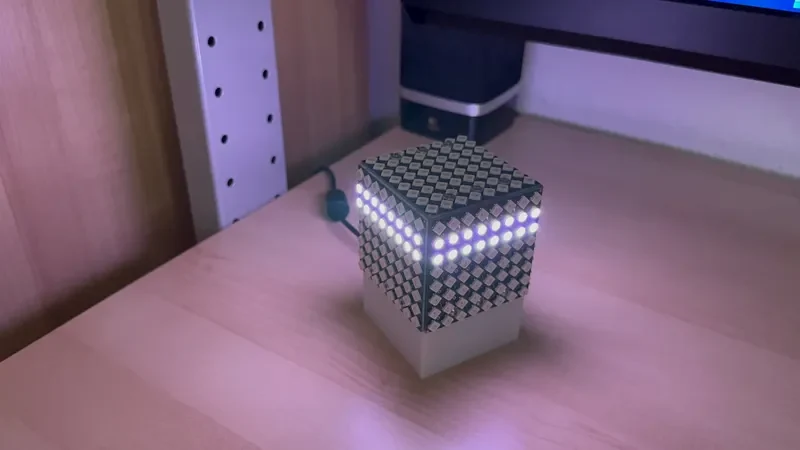

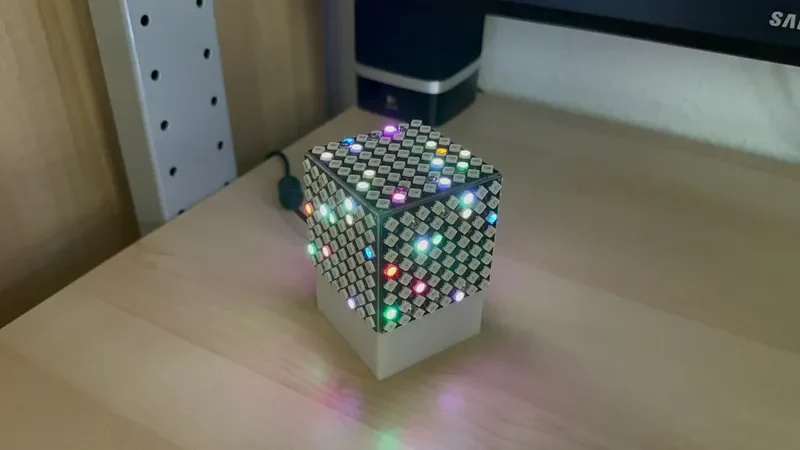

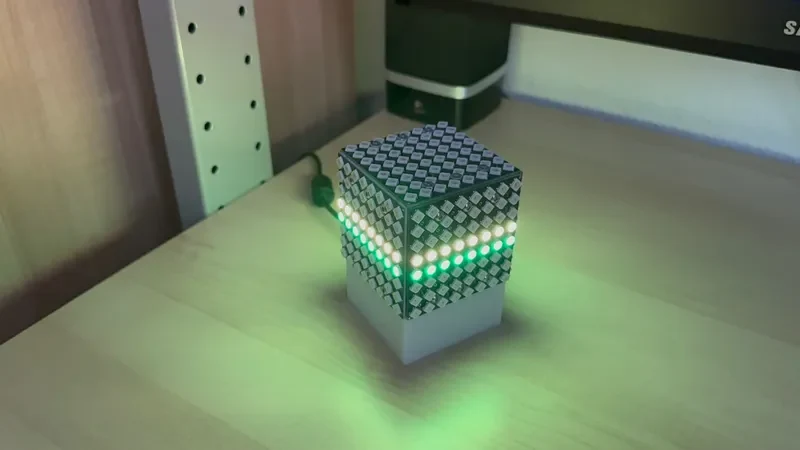

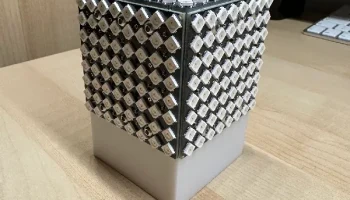

Музыкальный реактивный матричный светодиодный куб...........

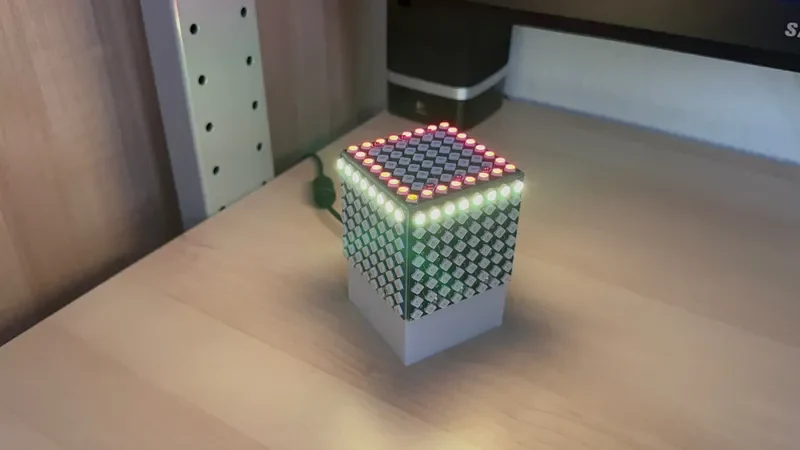

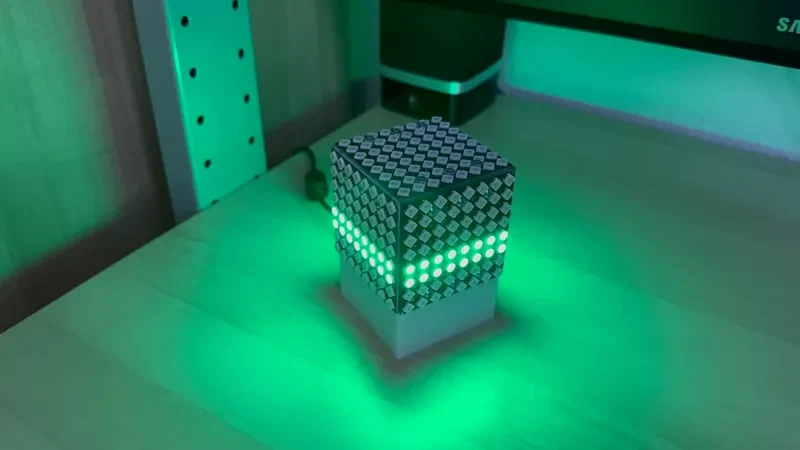

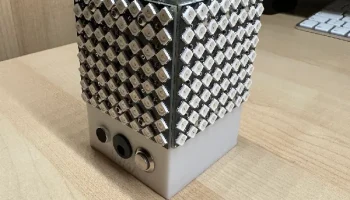

Музыкальный реактивный матричный светодиодный куб. Очень простая установка печати и электроники.
Функции:
9 музыкальных индикаторов громкости и 3 немузыкальные реактивные анимации.
В настоящее время 1 вюметр с выбираемым пользователем цветом.
Веб-интерфейс для изменения настроек, обновления кода и сброса настроек Wi-Fi по умолчанию.
Веб-интерфейс доступен на немецком и английском языках.
В настройках вы можете выбрать любимые vu-метры и анимации для уменьшения нажатия кнопок для переключения между избранными
Коротким нажатием кнопки вы можете переключаться между индикаторами громкости и анимацией. Зеленые светодиоды по углам показывают ваш ввод в качестве ответа.
При более длительном нажатии кнопки вы можете вернуться к первому выбранному уровню громкости/анимации. Красные светодиоды по углам показывают ваш ввод в качестве ответа.
Использование Wi-Fi-менеджера с авторизованным порталом для настройки Wi-Fi-соединения без необходимости изменения кода.
Просто загрузите код в ESP с помощью Arduino IDE. Для использования проекта не требуется никаких изменений кода. Настройки можно выполнить в веб-интерфейсе.
Обновления кода можно выполнять без Arduino IDE с использованием прилагаемого файла .BIN.
Веб-интерфейс:
Светодиоды и цвета светодиодов состояния во время запуска:
Белые квадраты будут подниматься снизу вверх для проверки проводки.
В углах матрицы синие светодиоды будут показывать, что устройство еще не подключено к WiFi. Если вы запускает�� куб впервые, подключитесь к временной точке доступа Wi-Fi «RGBLEDCUBE», созданной ESP, и следуйте настройке Wi-Fi. Если ваш смартфон, планшет или компьютер не переходит по URL-адресу «http://192.168.4.1» автоматически, откройте этот URL-адрес вручную после подключения к точке доступа Wi-Fi «RGBLEDCUBE».
После того, как настройки Wi-Fi были установлены правильно, синие светодиоды загорятся зеленым при успешном подключении к локальному Wi-Fi или загорятся красным, если подключение к локальному Wi-Fi не удалось. В этом случае ESP снова создаст временную точку доступа Wi-Fi «RGBLEDCUBE» для изменения локальных значений Wi-Fi с шага 2.
После перезагрузки угловые светодиоды всегда на короткое время загораются синим, а затем зеленым, когда устройство подключается к Wi-Fi. Затем можно использовать страницу настроек. Проверьте URL-адрес для подключения на выходе последовательного монитора Arduino IDE после запуска.
Будет показана короткая радужная анимация для повторной проверки функции.
Примечание. Анимацию, использованную на шагах 1 и 5, можно отключить в настройках.
Видео:
Автор музыки: использовала бесплатную музыку из Apple iMovie.
Используемое оборудование:
1x узел MCU V3 ESP8266
1 микрофон MAX4466 (Пожалуйста, используйте этот. Более дешевые не работают!) Ø9,6 мм
1x кнопка Ø12 мм
1x цилиндрический разъем для входа питания Ø12 мм
5 светодиодных матриц 8x8 (Используйте эту. Другие могут не подойти к корпусу!)
1 блок питания 5 В/4 А с цилиндрическим разъемом
Несколько проводов сечением 0,25 мм² разных цветов.
Несколько проводов сечением 0,50 мм² для проводов пи��ания светодиодной матрицы.
18x кабельных наконечников для пайки M3
30 винтов M3x8
21 гайка M3 (30, если вы хотите еще больше закрепить панели на месте, но это не особо нужно)
Инструкции по подключению:
ESP: Светодиодная матрица (1,3,4,5): Разъем питания: Микрофон: Кнопка: Цвет провода:
VCC 5В +5В красный
GND GND GND черный
ID6 DIN зеленый
3,3 В VCC красный
GND GND черный
A0 ВЫХОД оранжевый
D5 Контакт 1 синий
GND Контакт 2 черный

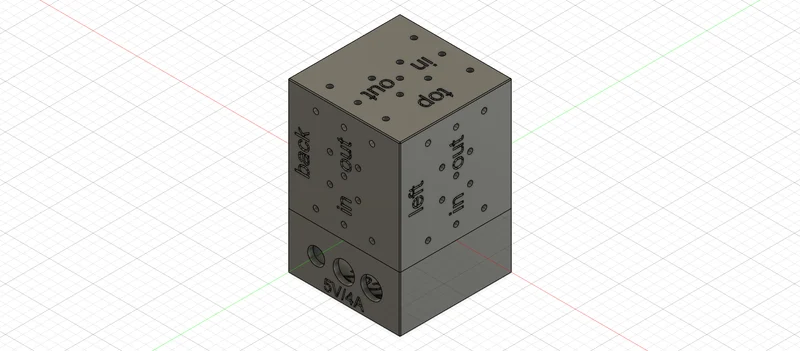

Порядок подключения 5 сторон матрицы и куба:
Матрица 1: Как показано выше со стороны ESP -> Лицевая сторона.
Матрица 2: Из матрицы 1, как показано на электрической схеме, как 2-я панель -> Верхняя сторона.
Матрица 3: Как показано выше, со стороны ESP -> Правая сторона.
Матрица 4: Как показано выше, вид ESP -> Обратная сторона.
Матрица 5: Как показано выше, со стороны ESP -> Левая сторона.
Пожалуйста, соблюдайте порядок сторон куба, чтобы код работал правильно.

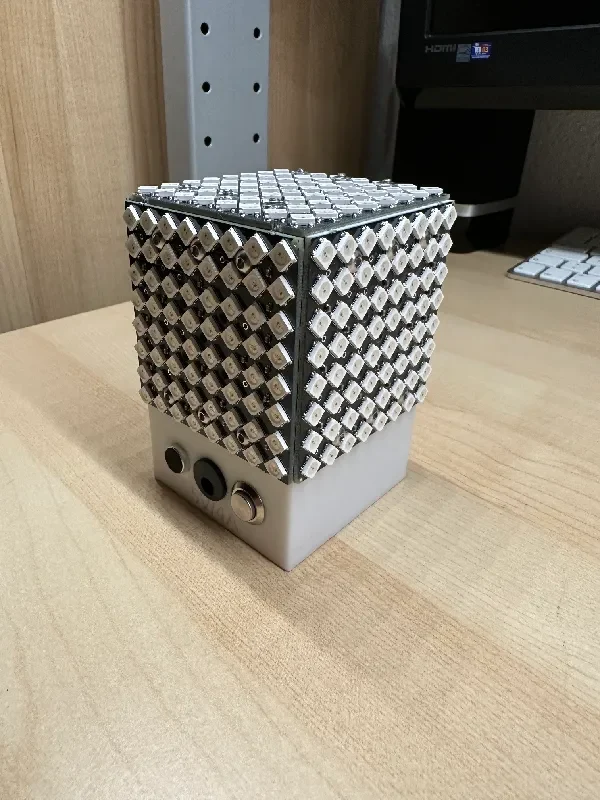

Пожалуйста, посмотрите на фотографии и обратите внимание на ориентацию винтов, чтобы избежать короткого замыкания между верхней матрицей и передней, а также задней матрицей. Винты верхней матрицы перевернуты на 180°, чтобы избежать короткого замыкания между ВЕРХНЕЙ, ПЕРЕДНЕЙ и ЗАДНЕЙ матрицами!
Код:
Код можно найти в моем репозитории GitHub.
⚠ Важно
