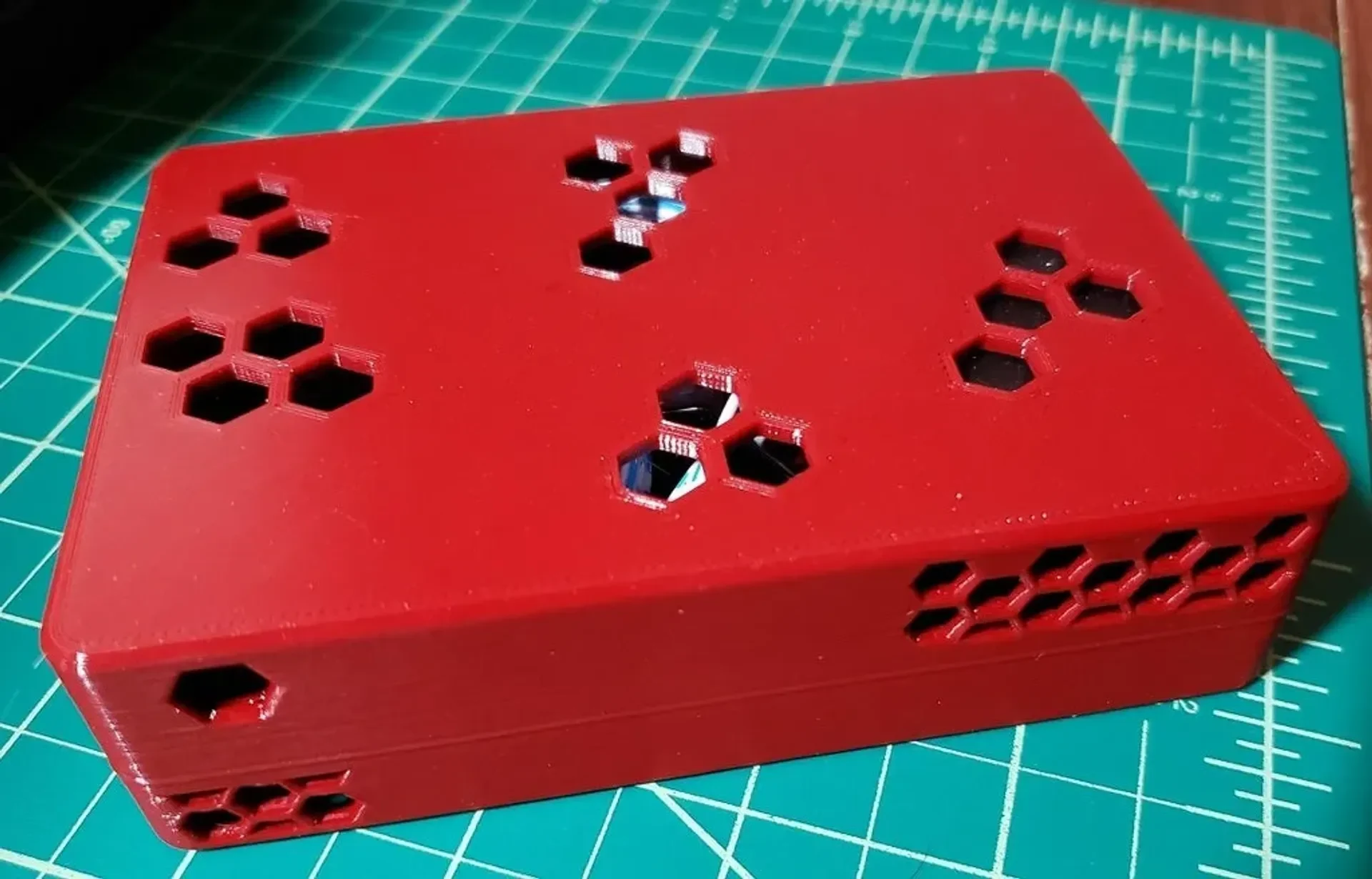

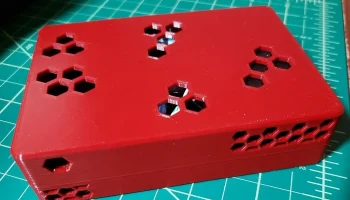

Монитор качества воздуха в помещении (защелкивающийся)......
Моя философия 3D-печати: вещи должны печатать без опор и по возможности соединяться друг с другом.
Основанный на проекте airRohr, этот корпус представляет собой отличный (крытый) дом для проекта, изложенного здесь: https://sensor.community/en/sensors/airrohr/. Рекомендуемые фитинги для труб не были легко доступны в США, но они обеспечивают гораздо лучшую защиту от непогоды, чем мой дырявый ящик. Однако корпус, напечатанный на 3D-принтере, выглядит лучше и меньше.
Корпус содержит датчик частиц (nova SDS011 PM2.5/PM10), датчик температуры/давления/влажности (BME280) и микроконтроллер (nodeMCU v3/ESP8266). Инструкции по сборке и программному обеспечению см. по ссылке на Sensor.community выше.
Распечатать инструкции
Категория: Обзор электроники
Моя философия 3D-печати: вещи должны печатать без опор и по возможности соединяться друг с другом.
Основанный на проекте airRohr, этот корпус представляет собой отличный (крытый) дом для проекта, изложенного здесь: https://sensor.community/en/sensors/airrohr/. Рекомендуемые фитинги для труб не были легко доступны в США, но они обеспечивают гораздо лучшую защиту от непогоды, чем мой дырявый ящик. Однако корпус, напечатанный на 3D-принтере, выглядит лучше и меньше.
Корпус содержит датчик частиц (nova SDS011 PM2.5/PM10), датчик температуры/давления/влажности (BME280) и микроконтроллер (nodeMCU v3/ESP8266). Инструкции по сборке и программному обеспечению см. по ссылке на Sensor.community выше.
Настройки печати
Бренд принтера:
Пруса
Принтер:
я3 МК3
Плоты:
Нет
Поддерживает:
Нет
Решение:
0,2
Заполнение:
20%
Нить:
Атомная нить PLA Dark Cherry Red
Примечания:
Я напечатал свой из PLA, потому что он выглядит лучше, чем имеющиеся у меня нити PETG и ABS, но для большей долговечности (или если этот датчик вообще будет находиться на открытом воздухе) я бы предложил PETG или ASA. По крайней мере, держите его подальше от солнечного света и дождя.
Датчик BME280 расположен в небольшой комнате в углу корпуса, которая обеспечивает достаточную вентиляцию снаружи и более или менее изолирована от других компонентов.

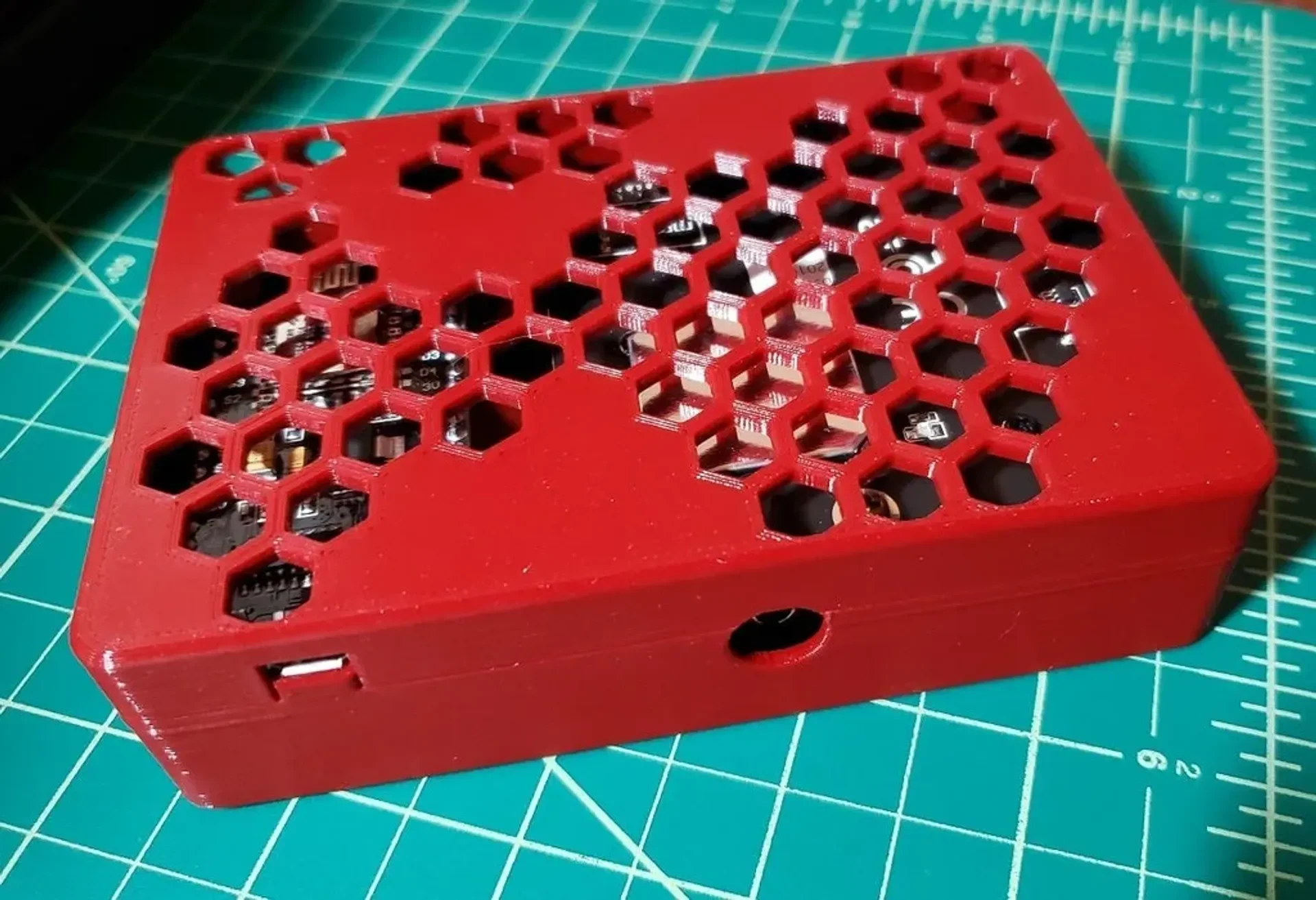

Все компоненты защелкиваются в корпусе, но для дополнительной устойчивости предусмотрены отверстия для винтов — особенно хорошая идея рядом с разъемом USB и трубным фитингом SDS011. BME280 как бы зажат в проводах и не встает на место, но он настолько легкий, что практически не перемещается. При желании приклейте на место.
