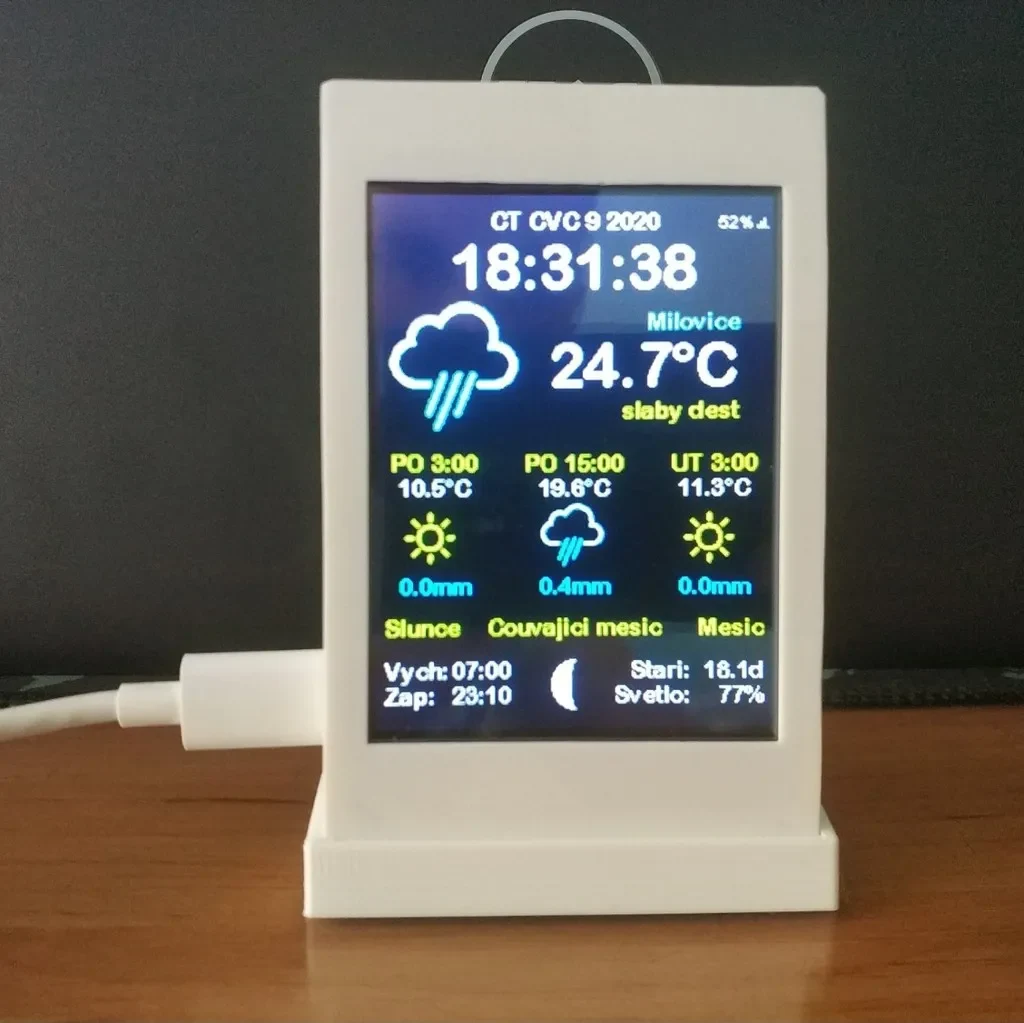

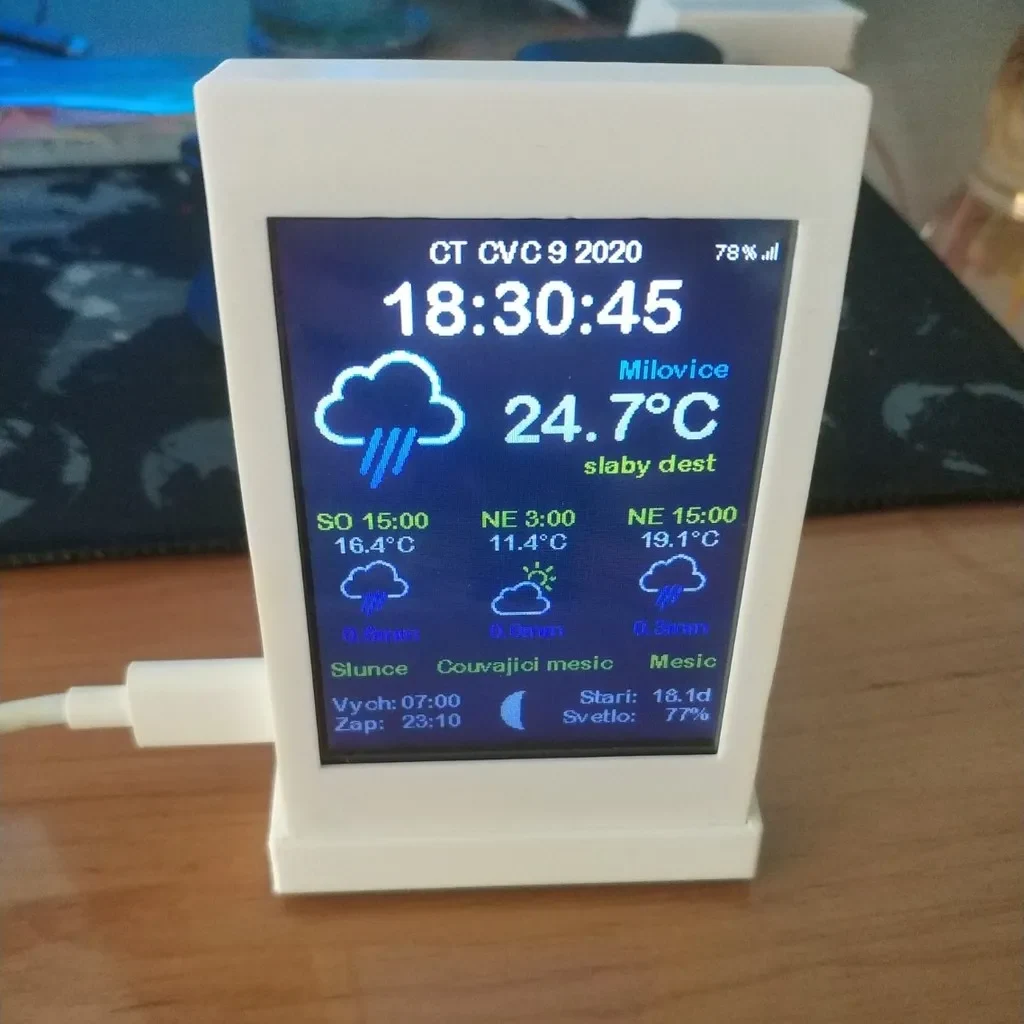

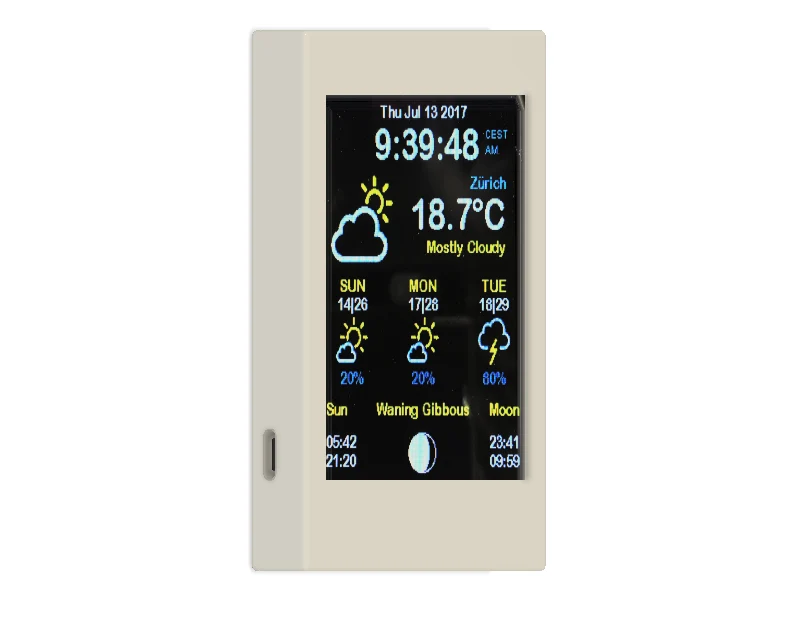

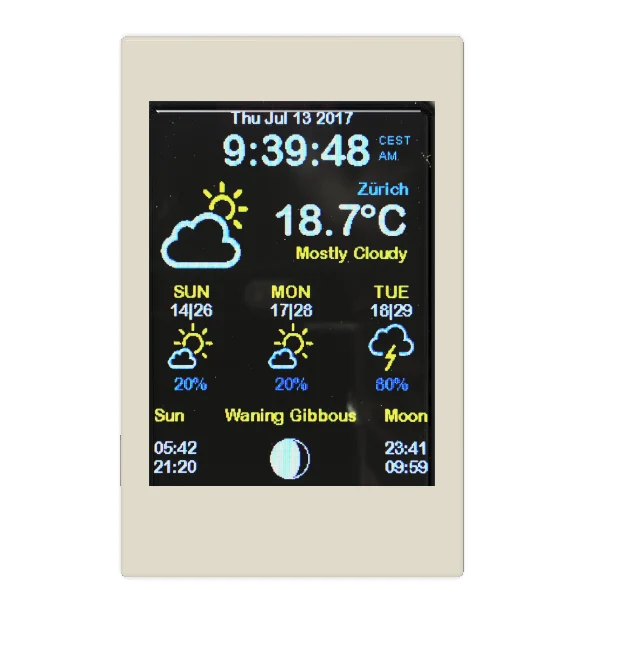

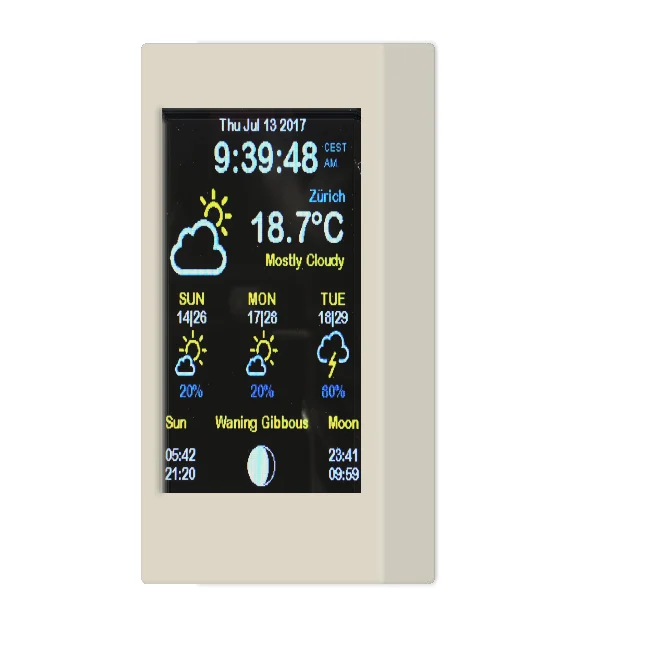

3.2 Корпус TFT-экрана (метеостанция)

Держатель SD-карты и все контакты разъемов печатной платы необходимо отпаять от экрана.

Также я использую USB типа C вместо разъема micro USB, который есть на плате Wemos.

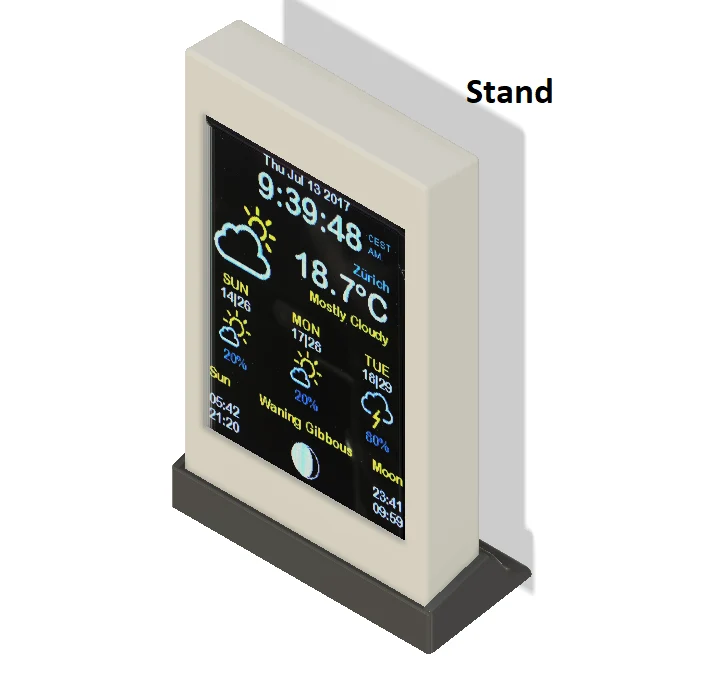

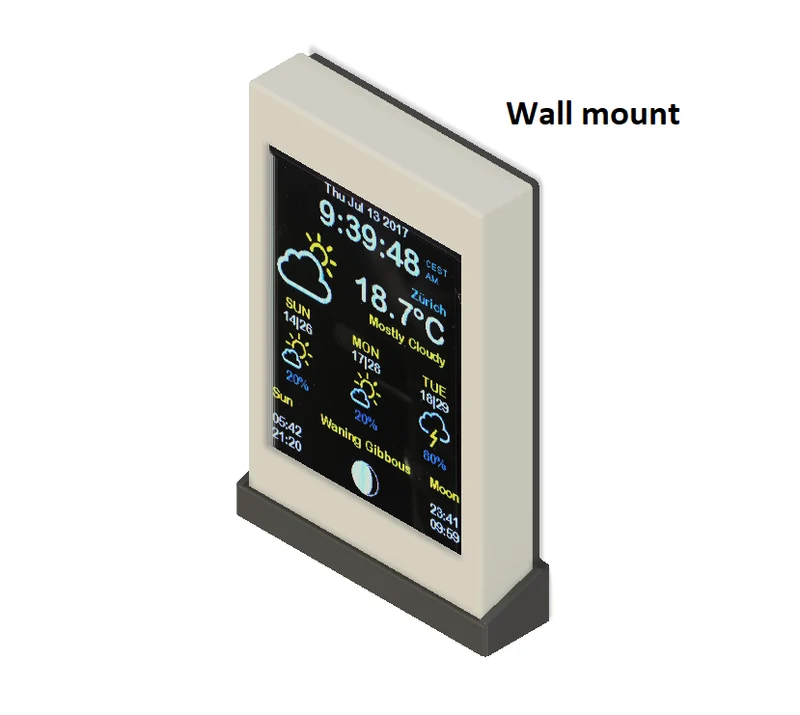

Вы можете распечатать Stand.stl, если хотите иметь его на столе. Или вы можете распечатать Wall_mount.stl, если хотите повесить его на стену. Используйте наклейки, чтобы прикрепить эту часть к стене.

Размеры без подставки: 95 х 60,2 х 13,8 мм.

Части:

3.2 TFT-экран
Вемос Д1 мини
Женский модуль платы USB типа C
Мужской микро USB
Провода
4 винта M3x5 мм
Настройки печати

Бренд принтера:

ТЕВО

Принтер:

Тарантул

Плоты:

Не имеет значения

Поддерживает:

Не имеет значения

Разрешение:

0,2

Заполнение:

20

Примечания:

PCB_cover.stl следует п��чатать с высотой слоя 0,1 мм.
