Держатель кайбер-кристалла - "Звездные войны: Край галакт...

Ремикс https://www.thingiverse.com/thing:3844212
добавить различные размеры и освещение, управляемое Arduino.

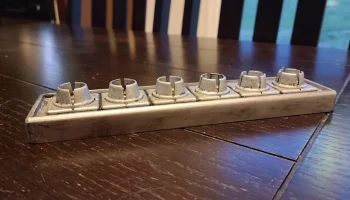

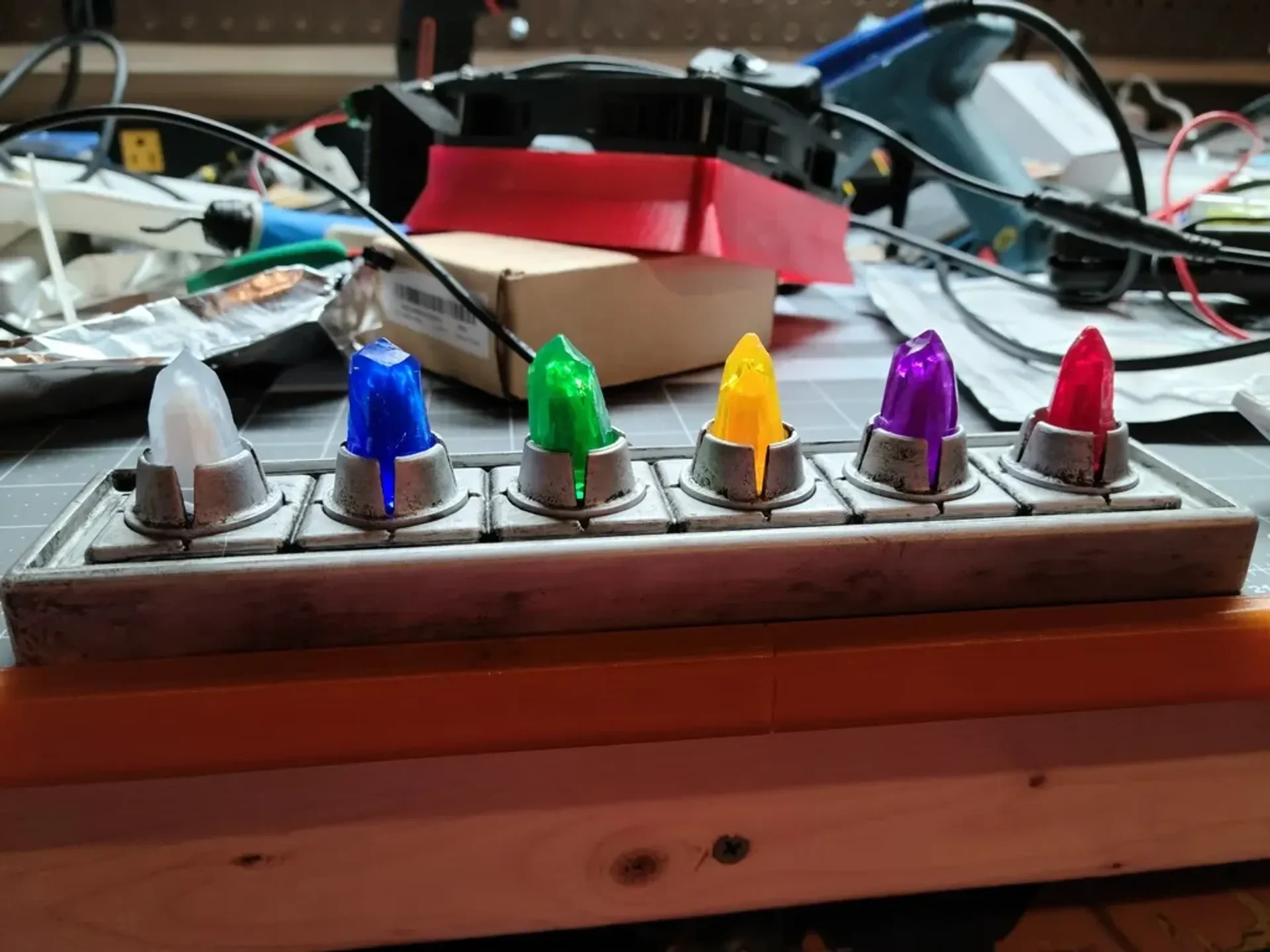

Финальное обновление: Наконец-то закончил рисовать на отпечатке анимированной светодиодной подставки. Фотографии уже загружены. Короткое видео об этом здесь: https://www.youtube.com/watch?v=O81I9WMjPQw Вживую выглядит лучше. Камера телефона делает цвета странными.

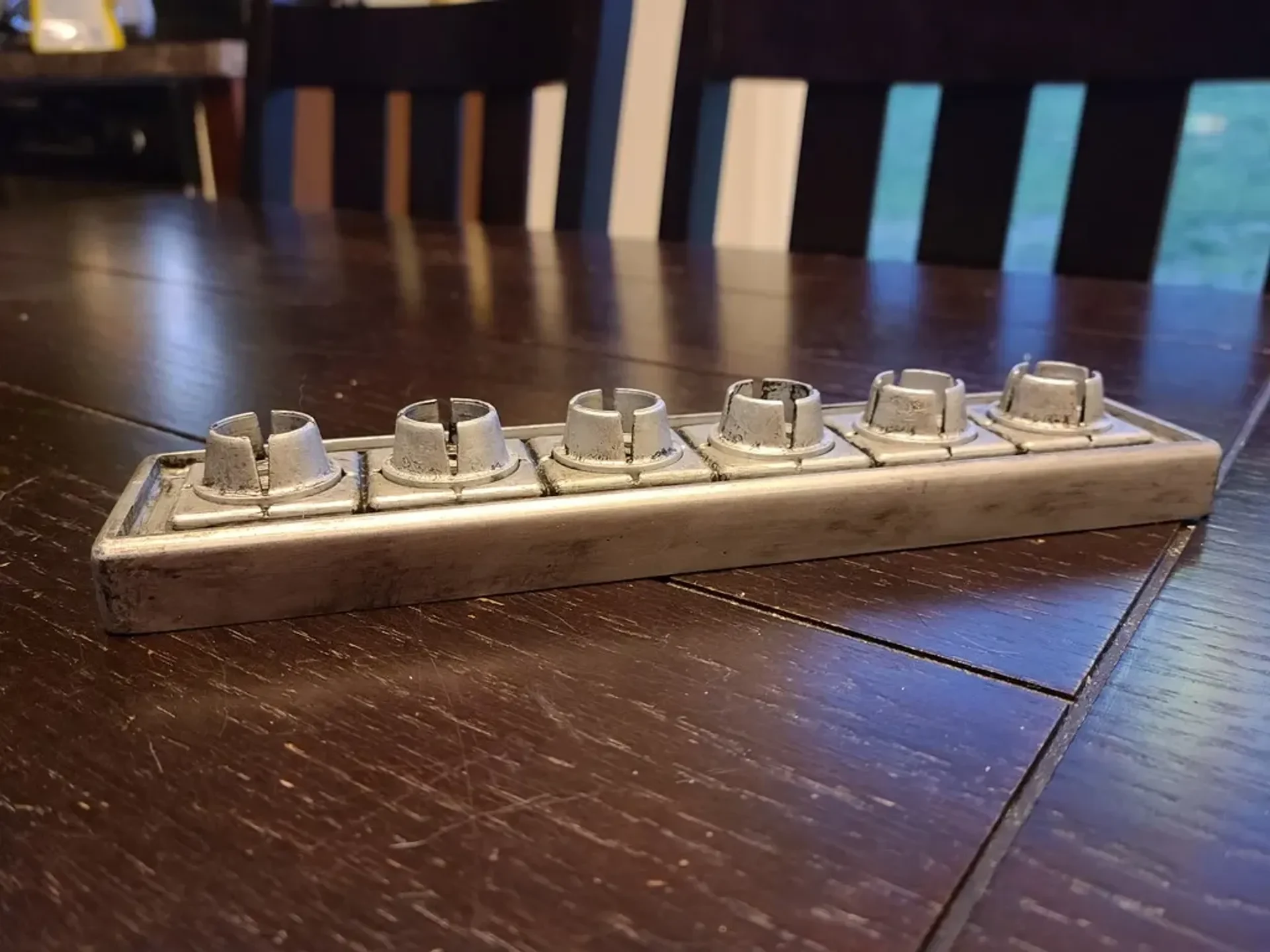

Обработка с использованием Smooth-On XTC3D, затем мокрая шлифовка зернистостью 240. Затем загрунтовали Rustoleum 2X Ultra Cover Primer Spray. Неровности и царапины заполнены точечной шпаклевкой 3M Acryl-red. Затем отшлифовать, загрунтовать, отшлифовать, отшлифовать, загрунтовать и так до гладкости. Нанесено несколько слоев аэрозольной краски MTN PRO Metallic цвета «Алюминий металлик». Затем выветрили, сл��гка разбавив базовыми черными акриловыми красками. Намазал все кистью, подержал секунд 30, а затем вытер, пока не добился окончательного вида. Затем он был покрыт несколькими слоями акрилового аэрозольного лака MTN PRO с матовым эффектом. Вся электроника была удалена. Все детали красились и состаривались индивидуально. Я решил приклеить держатели для кристаллов суперклеем.

Обновление от 19 мая 2020 г.: обновлен код Arduino для использования как в вариантах с 6, так и с 7 кристаллами. Предполагается, что вы используете контакт 2 для линии передачи данных светодиода и подключены так, чтобы самый левый пиксель был первым. Выберите 6 или 7 в зависимости от количества светодиодов, а затем они будут мигать или гореть постоянно, в зависимости от того, что вы хотите. Подумал, что сплошной цвет будет хорошим запасным вариантом, если на вашем нано не работает мерцание. Поместите содержимое zip-файла в папку Arduino.

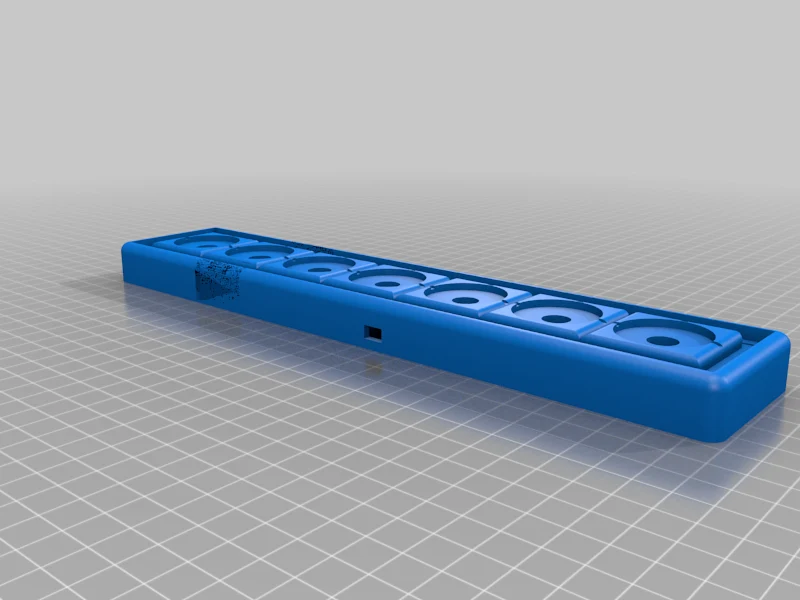

Обновление от 18 мая 2020 г.: По запросу я добавил 7-слотовый вариант анимированной RGB-базы Arduno.

Обновление от 18.04.20: По запросу добавлен вариант с 3 слотами.

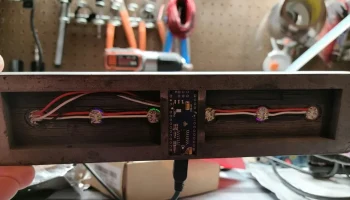

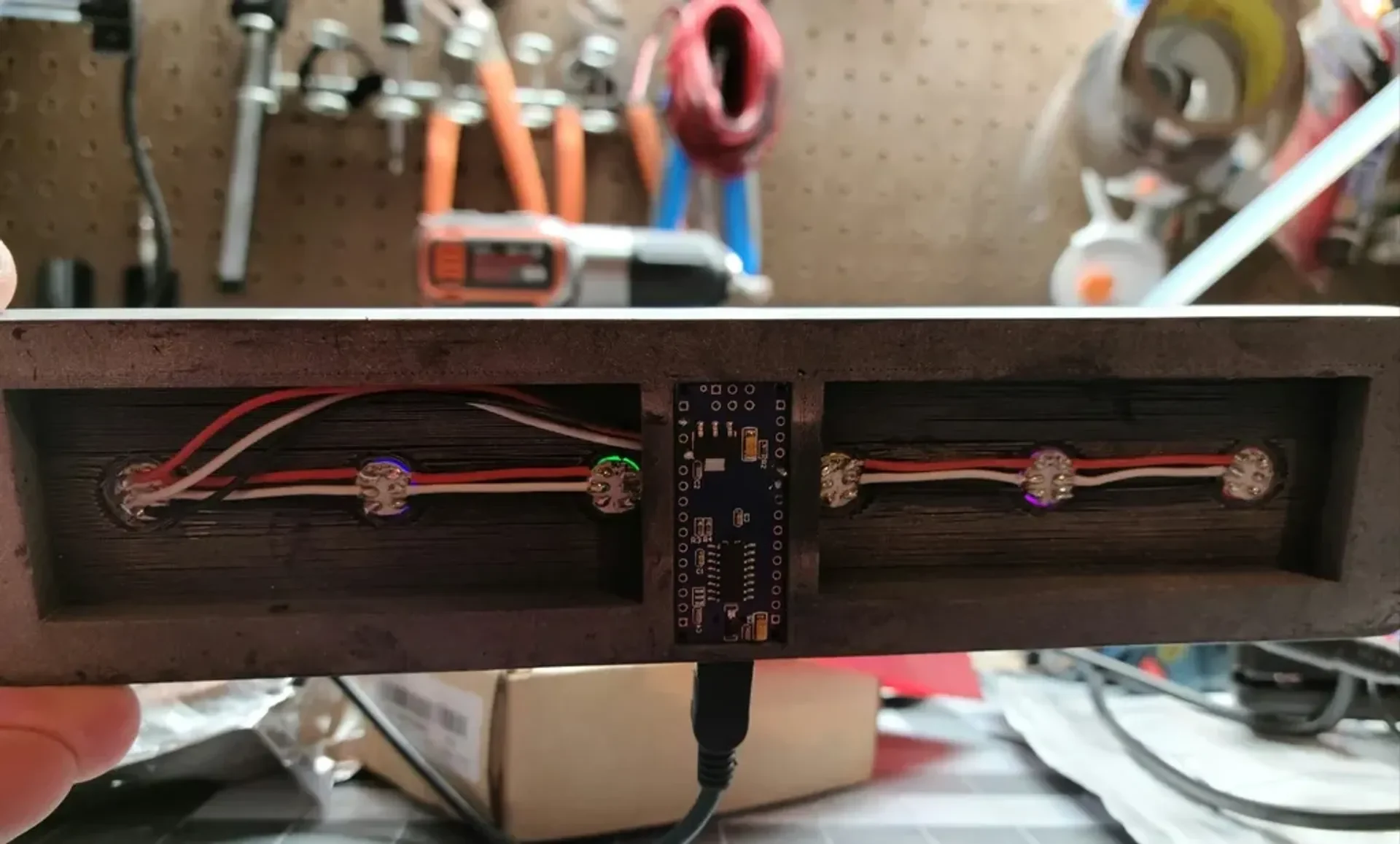

Обновление от 11.03.20: Хорошо, на самом деле это заняло не так много времени, как я ожидал. Я загрузил вариант для использования специально с печатными платами мини-кнопок Arduino nano и neopixel. Также прилагается INO-файл, содержащий код, используемый для анимации пикселей.

Видео-превью анимации: https://www.youtube.com/watch?v=s6TjHLMvfag

(Вживую цвет выглядит намного лучше. Кажется, мой телефон не справляется с яркостью светодиодов)

Неопиксели можно купить здесь: https://www.adafruit.com/product/1612

отсюда (скорее всего, adafruit нет в наличии): https://www.digikey.com/product-detail/en/adafruit-industries-llc/1612/1528-1196-ND/5353656

Неофициальную стороннюю Arduino Nano можно купить здесь: https://www.aliexpress.com/item/32242048437.html?spm=a2g0o.productlist.0.0.3f7d2dcfBBv1Ct&algo_pvid=a6a42fb4-6725-46c9-be40-c63bd5d8252b&alg o_expid=a6a42fb4-6725-46c9-be40-c63bd5d8252b-2&btsid=0be3743615839410513216926e2f2d&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_

Примечание: не могу ручаться за их качество. Я купил 5 штук недавно у другого источника на Banggood. Я думаю, что один из них оказался неисправным, но тот, который у меня остался и которым я пользуюсь, до сих пор работает нормально.

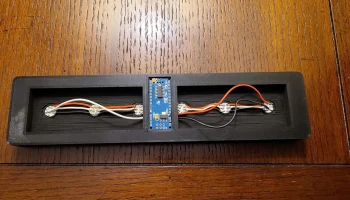

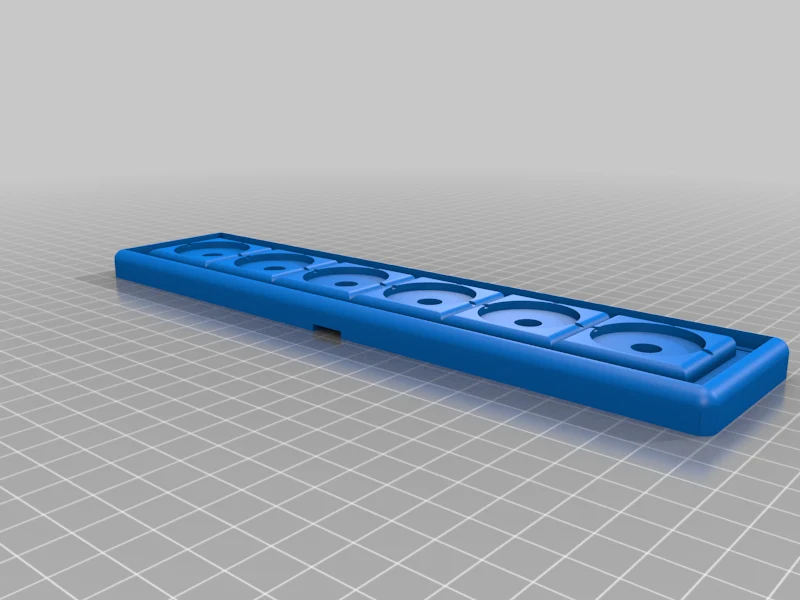

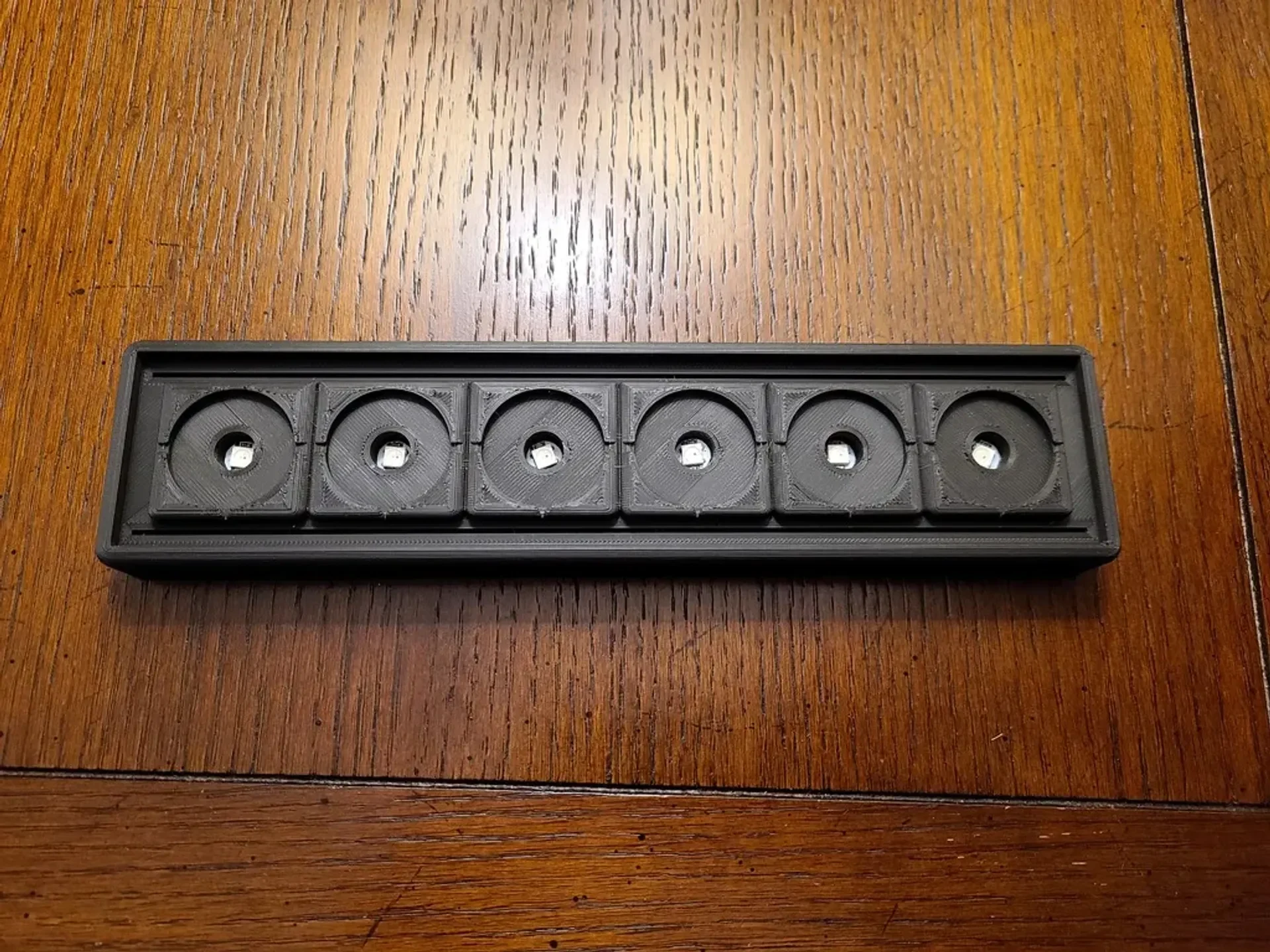

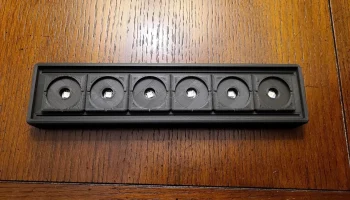

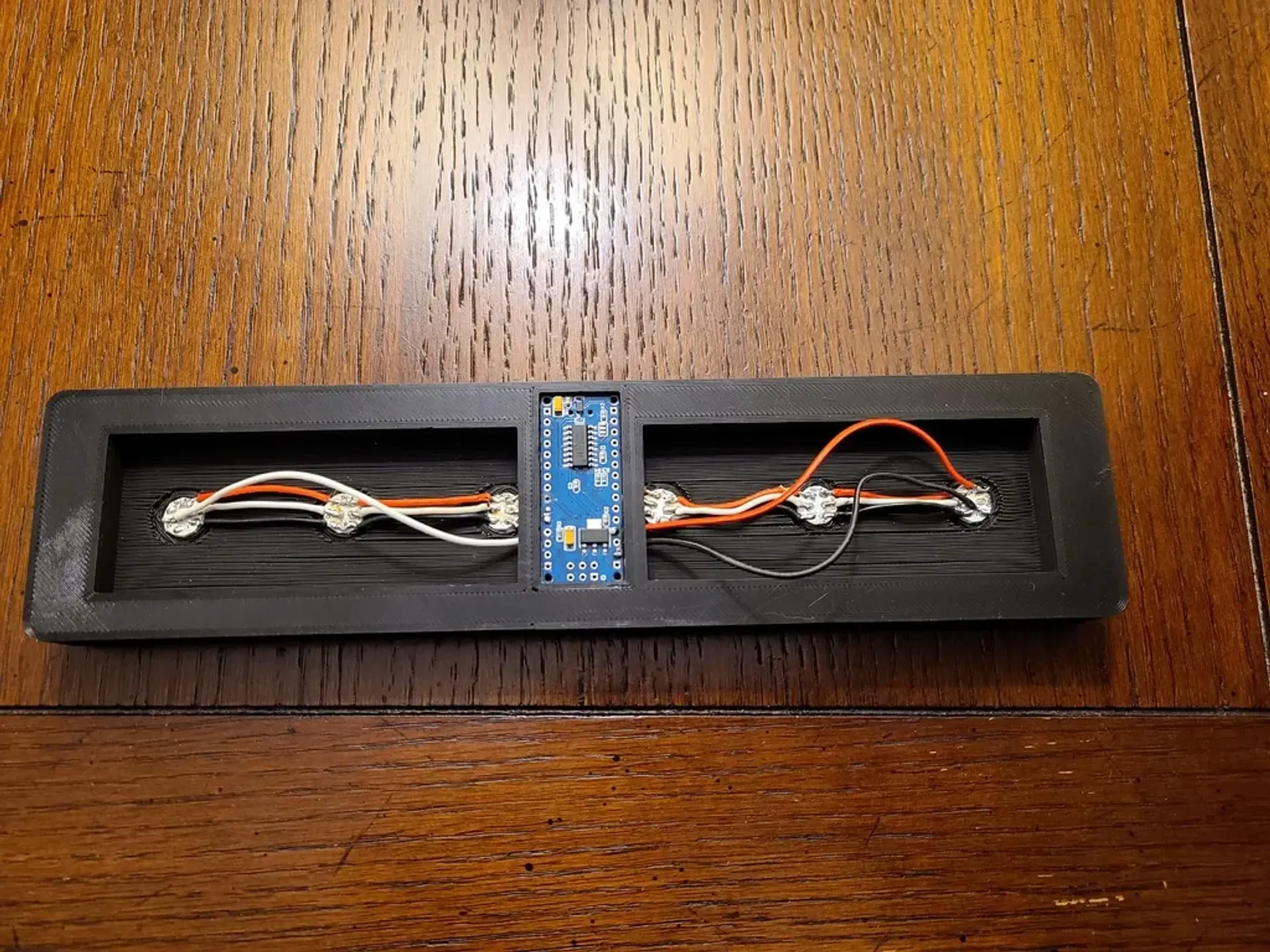

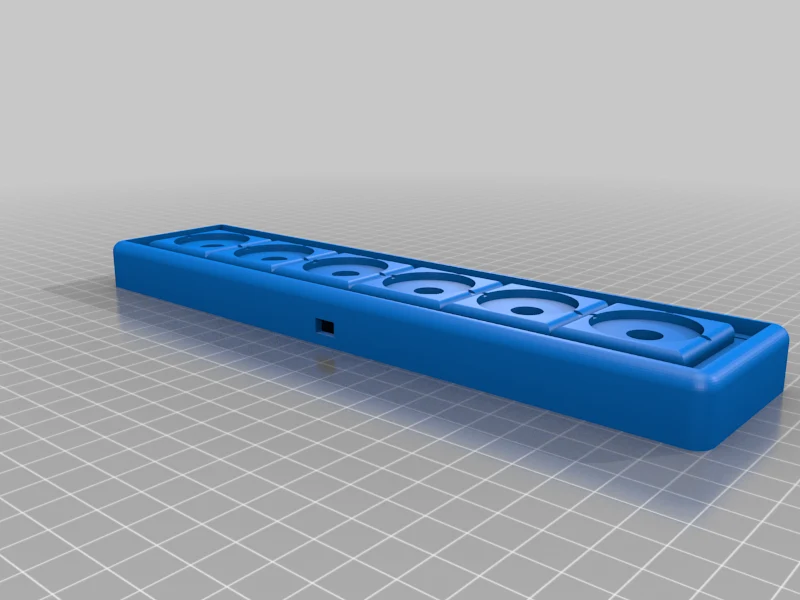

Модернизированное основание рассчитано на плотную посадку светодиодов и Arduino. Отличия вашего принтера могут привести к слишком тугому или слишком свободному прилеганию. Напишите мне, и я смогу подкорректировать его, если это будет необходимо. В слоте платы есть места, предназначенные для установки саморезов M1-M1,5, если вы хотите прикрутить плату. Но это не проверялось, так как у меня уже очень плотная посадка с трением. Заглушки отверстий являются дополнительными и предназначены для двойной печати, чтобы вставить их в пространство, где расположены светодиоды, и закрыть их.

Опять же, имейте в виду, что даже если у меня это работает, э��о может не сработать для вас. Как я объяснил ниже, похоже, это работает на Nano и не работает на Trinket M0 и Arduino Micro, и я до сих пор понятия не имею, почему. Возможно, вам лучше использовать стандартную основу и простую светодиодную ленту, но я решил, что я поделюсь своим модом, если вы захотите его попробовать.

Обновление от 10.03.20: Извините, что так долго. Работа RGB-подсветки оказалась более разочаровывающей, чем я ожидал. Хорошие новости и плохие новости. Хорошая новость: наконец-то у меня все работает. Плохая новость в том, что я не могу заставить его работать должным образом ни на чем, кроме подделки Arduino Nano, которую я изначально использовал. Чтобы уменьшить высоту этой модели, я попробовал микрофон Arduino.
