Сетчатая RGB-лампа

Arduino и пр.

Источник:

www.printables.com

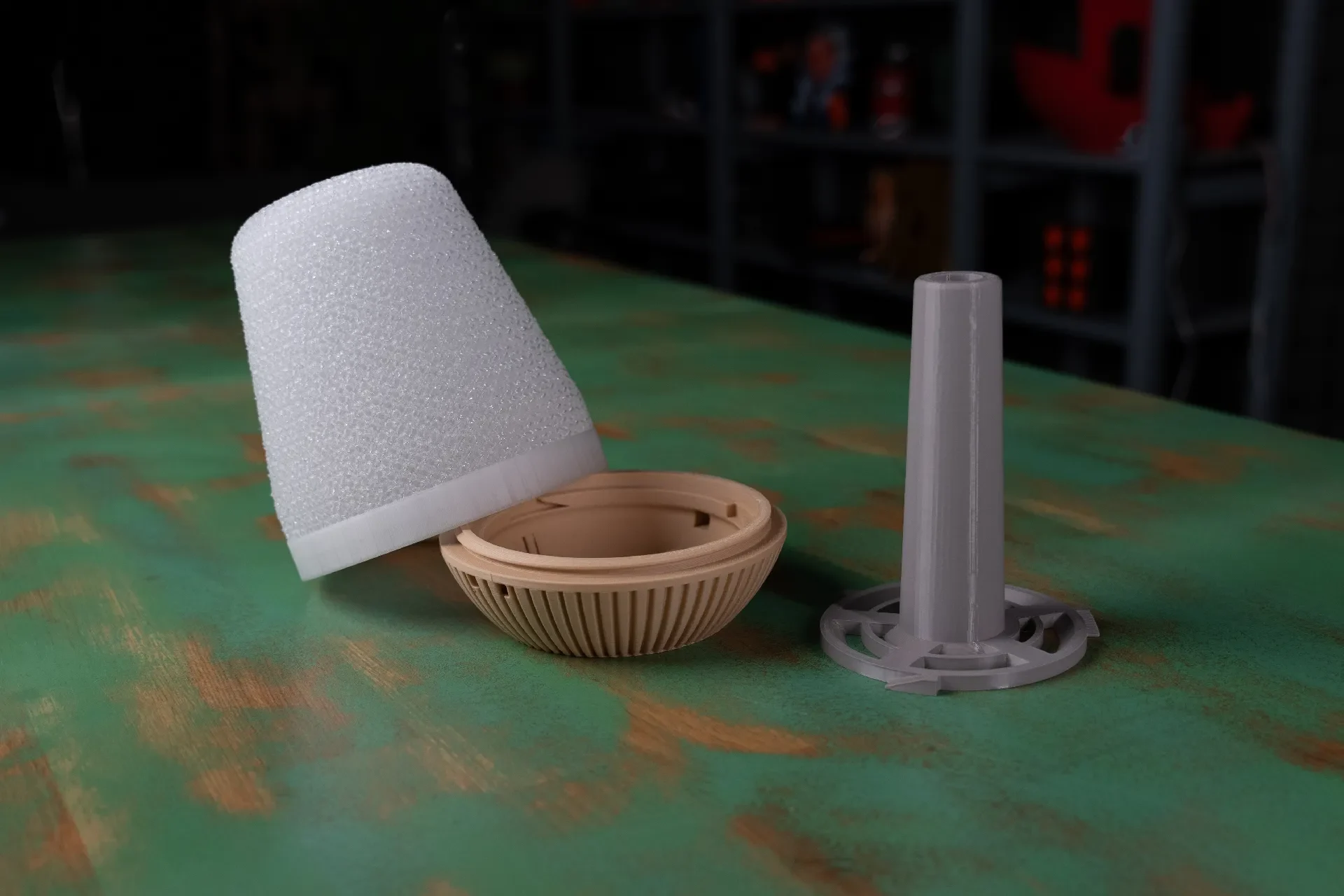

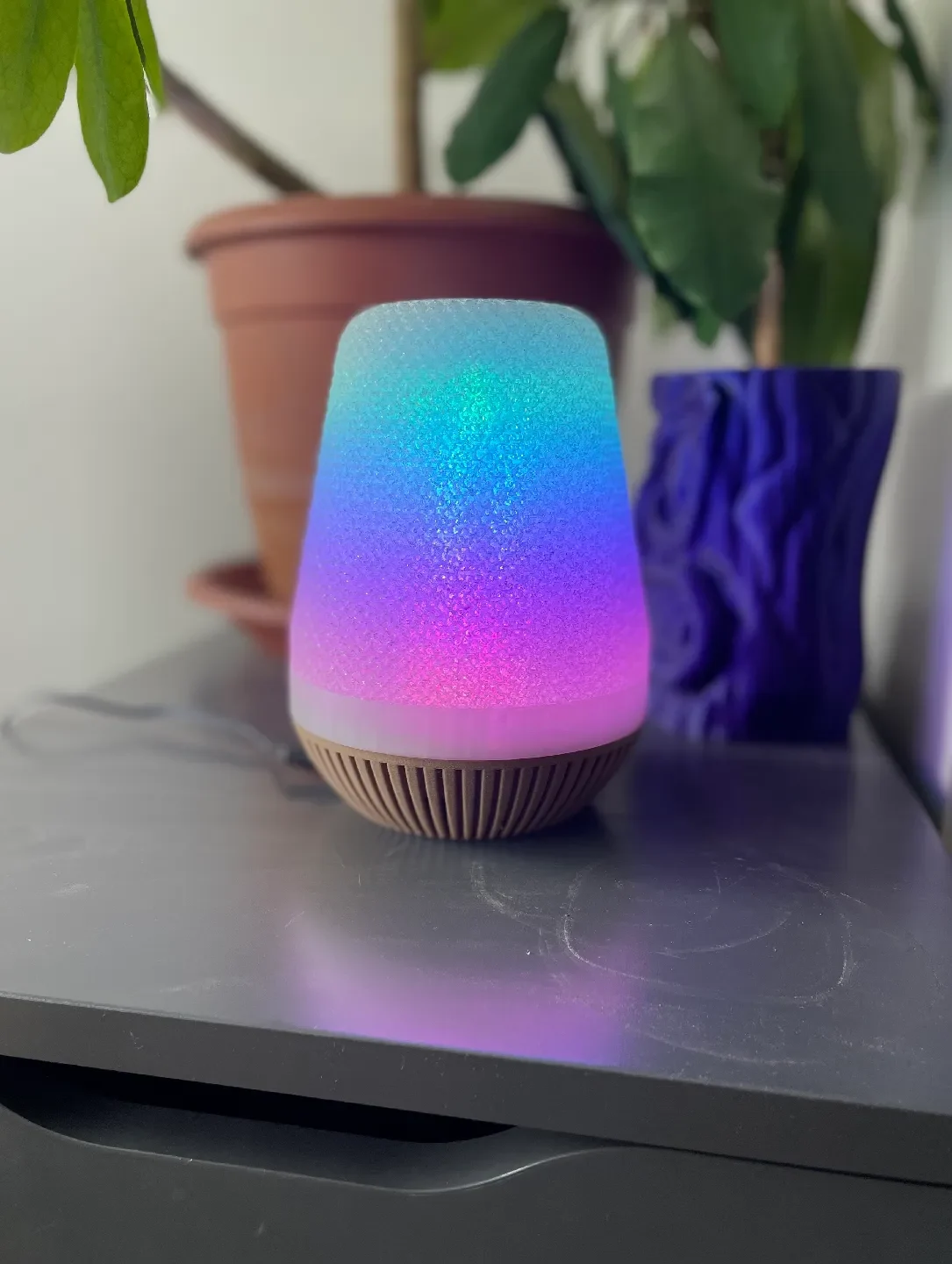

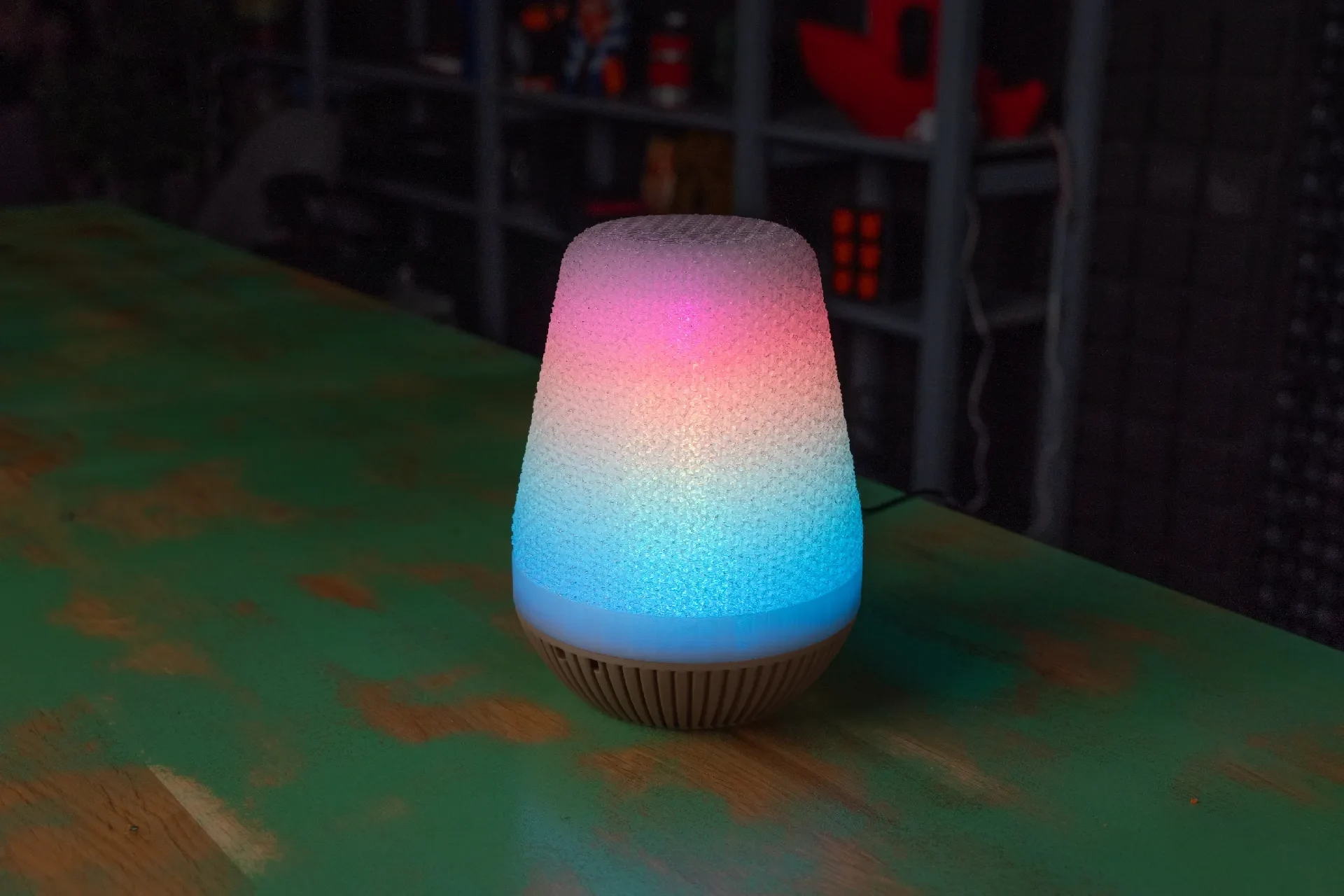

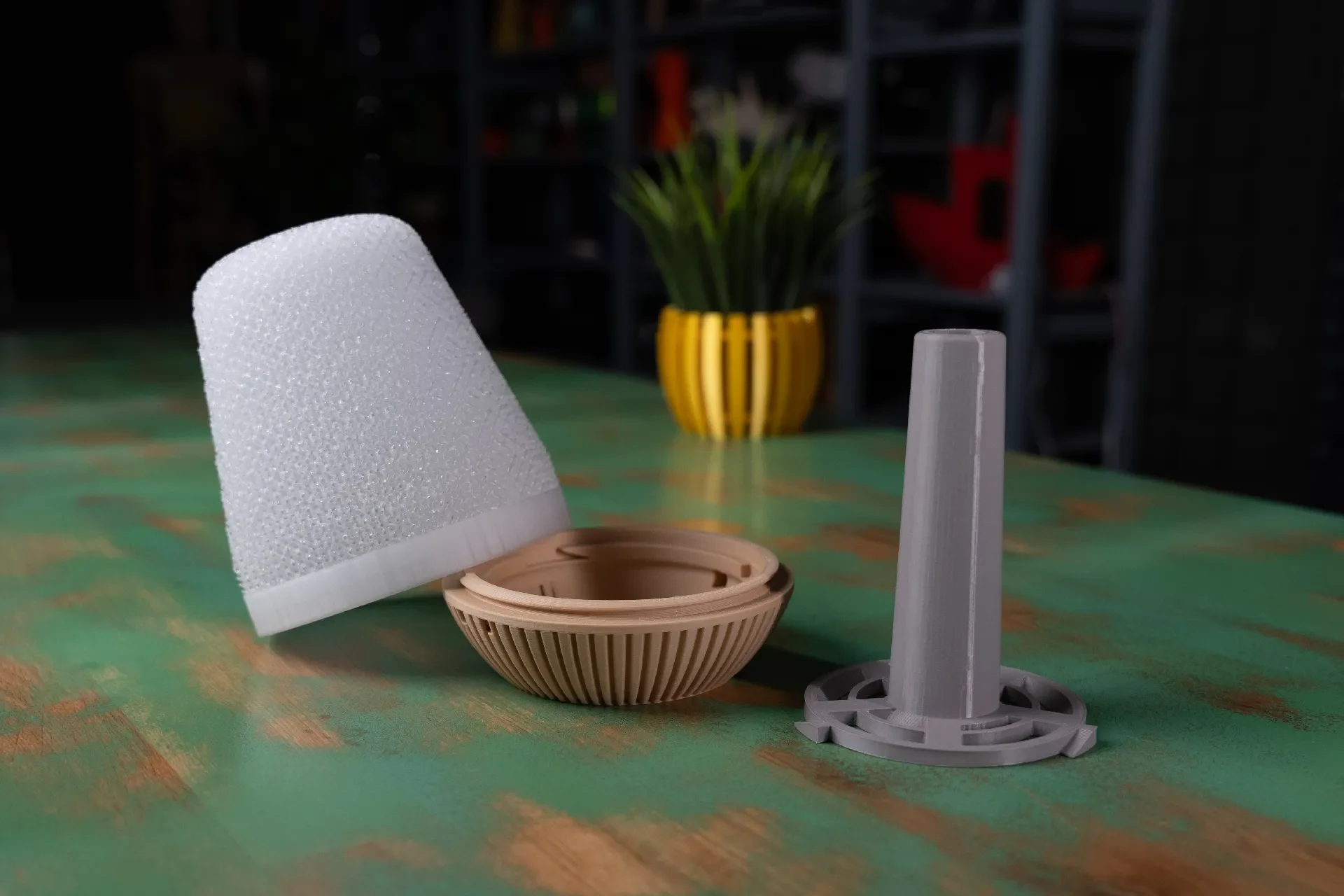

Полностью печатная RGB-лампа от Prusament Woodfill и Prusament PETG.
Никакие винты не нужны!
Для сборки требуется базовое паяльное оборудование и навыки + Arduino IDE.

Аппаратное обеспечение:

Черный, белый и красный кабели прибл. 15 см в длину
Ардуино Нано Р3 или Ардуино Микро
Гнездовой разъем постоянного тока 5,5/2,1 мм для DPS: номер детали. ДС-241Б(СЛ)
Микропереключатель 6x6x6 (тактильная кнопка) или тактильная кнопка 6x6x10 мм.
Светодиодная лента RGB 5 В WS2812B 144 светодиодов на метр → около 60 см (50 светодиодных чипов)
1 стяжка-молния (из комплекта Prusa MINI/XL/MK4/MK3S+)
Паяльное оборудование
Термоусадочные трубки
Пистолет для горячего клея

Инструкции:

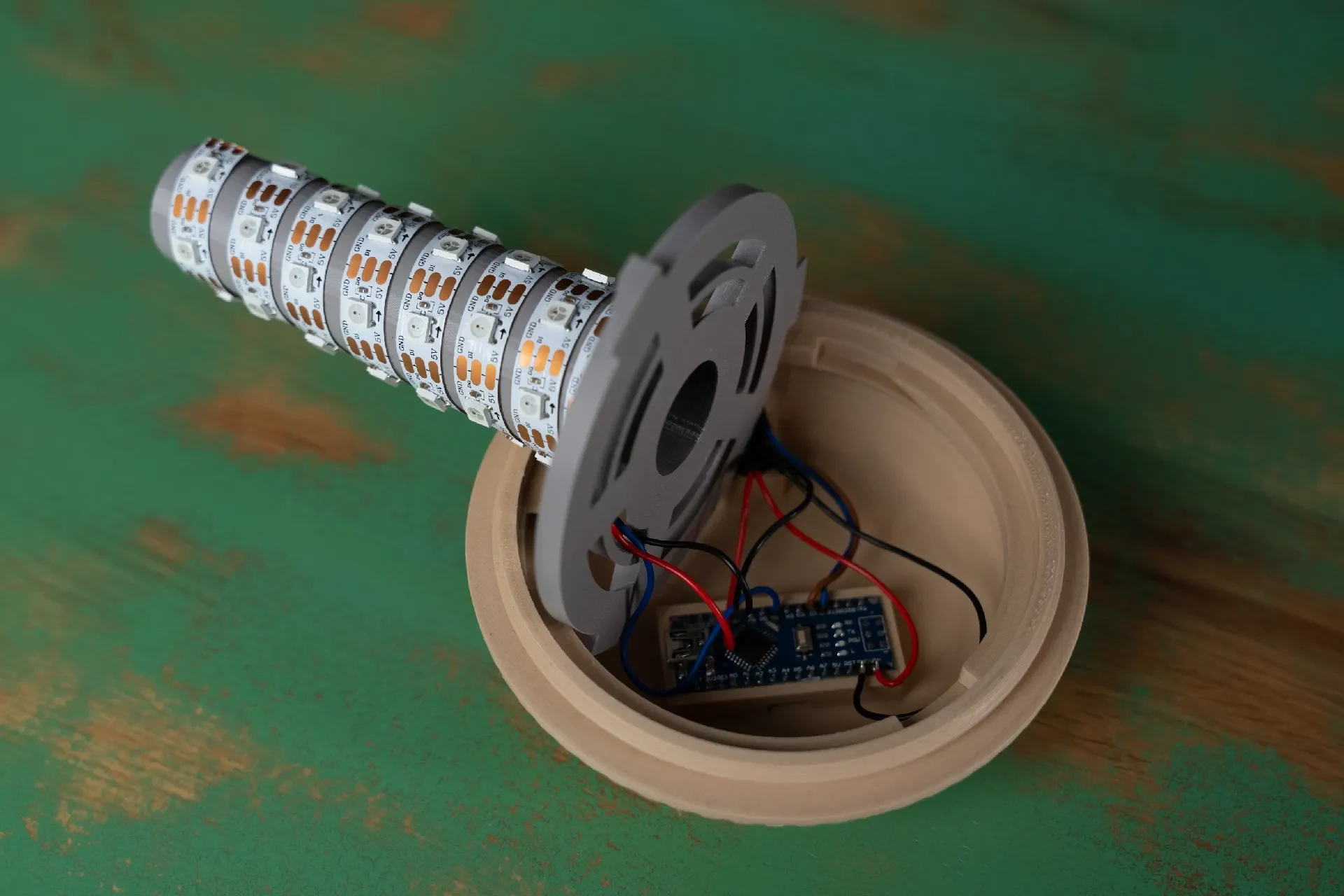

Припаяйте провод к светодиодной ленте RGB и аккуратно намотайте его по спирали на распечатанную «светодиодную рамку».

После намотки ленты на светодиодную рамку оставьте кабели длиной около 10 см, а остальные обрежьте.

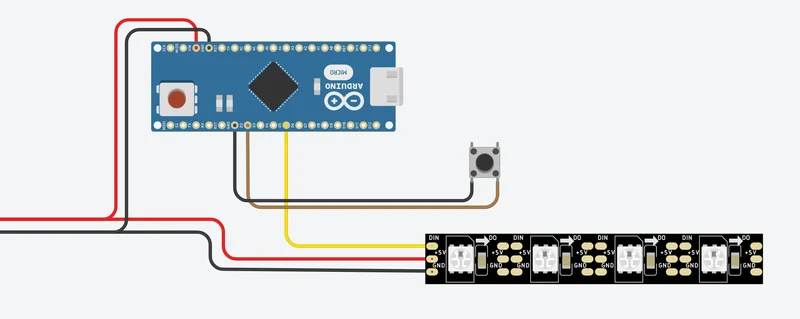

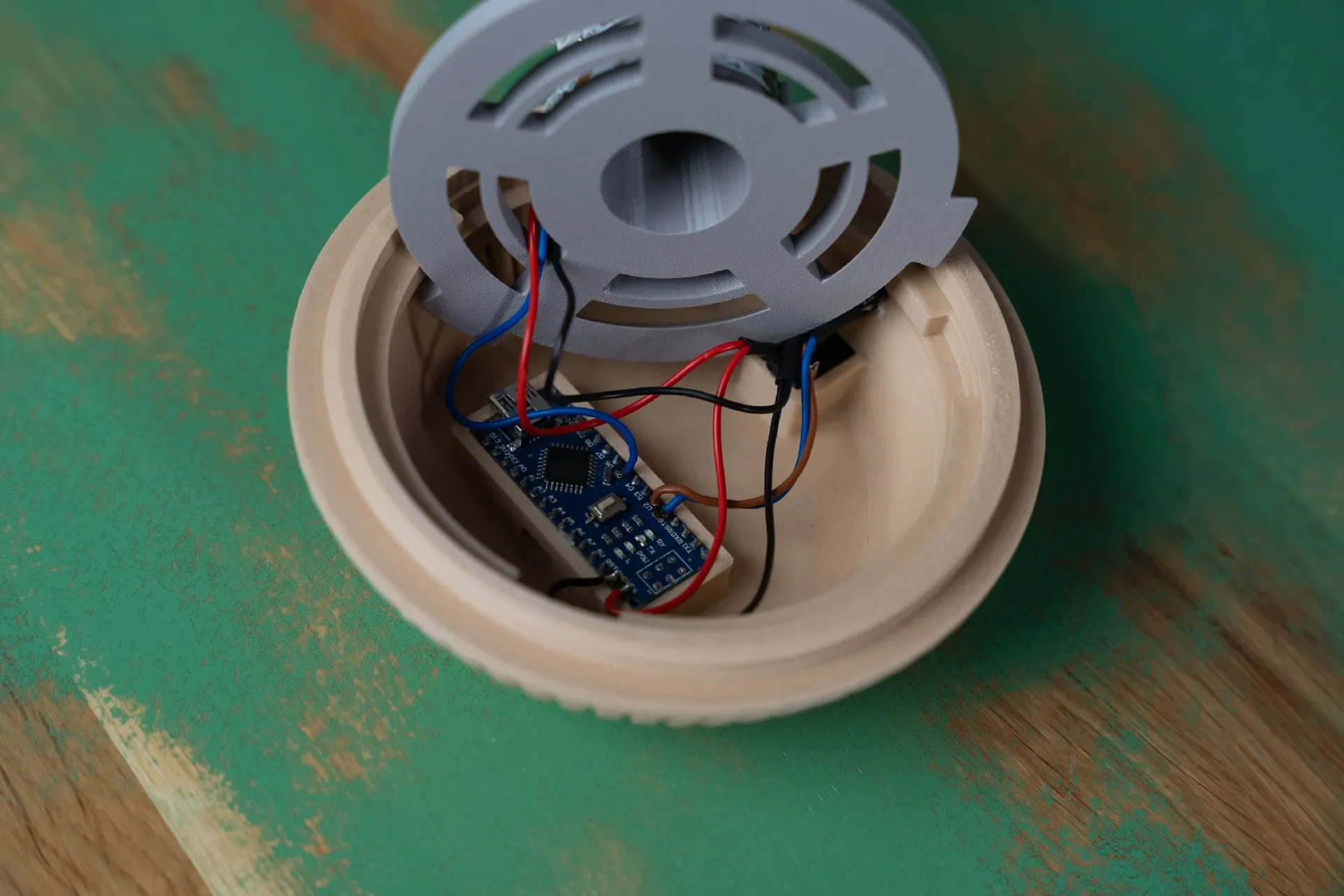

Припаяйте сигнальный кабель к распиновке D4 на Arduino Nano.

Припаяйте сигнальный кабель от полосы RGB к контакту D5, а кабель GND — к контакту GND на плате Arduino.
5 В от разъема постоянного тока, припаиваемого к VCC Arduino nano, а также к светодиодной ленте.
Припаяйте одну сторону контакта тактильной кнопки к контакту D2, а GND — ко второму контакту тактильной кнопки.

При необходимости вы можете закрепить тактильную кнопку в прорези, используя каплю горячего клея из клеевого пистолета.

Код:
Откройте Arduino IDE, выберите R3 Arduino nano в инструментах, откройт�� «Управление библиотекой» и найдите Fast LED. Установите его в свою IDE и откройте новый эскиз. Загрузите также https://www.tweaking4all.com/hardware/arduino/arduino-all-ledstrip-effects-in-one/ для всех эффектов и откройте этот код в IDE.
Измените количество светодиодов на количество светодиодных модулей, которые вы использовали для своей лампы (в нашем случае 60) (#define NUM_LEDS 60 ) и в той же строке добавьте новую строку кода #define BRIGHTNESS 500, чтобы установить яркость светодиода.

Теперь вы можете подключить Arduino через USB-кабель и загрузить скетч в Arduino IDE. Поскольку вы припаяли тактильную кнопку к контакту D2, вы можете изменить световой эффект, нажав кнопку.
