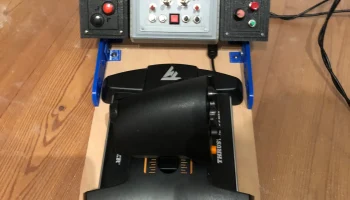

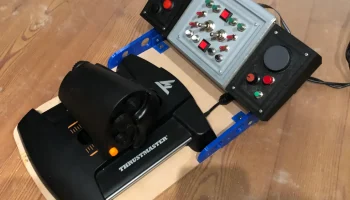

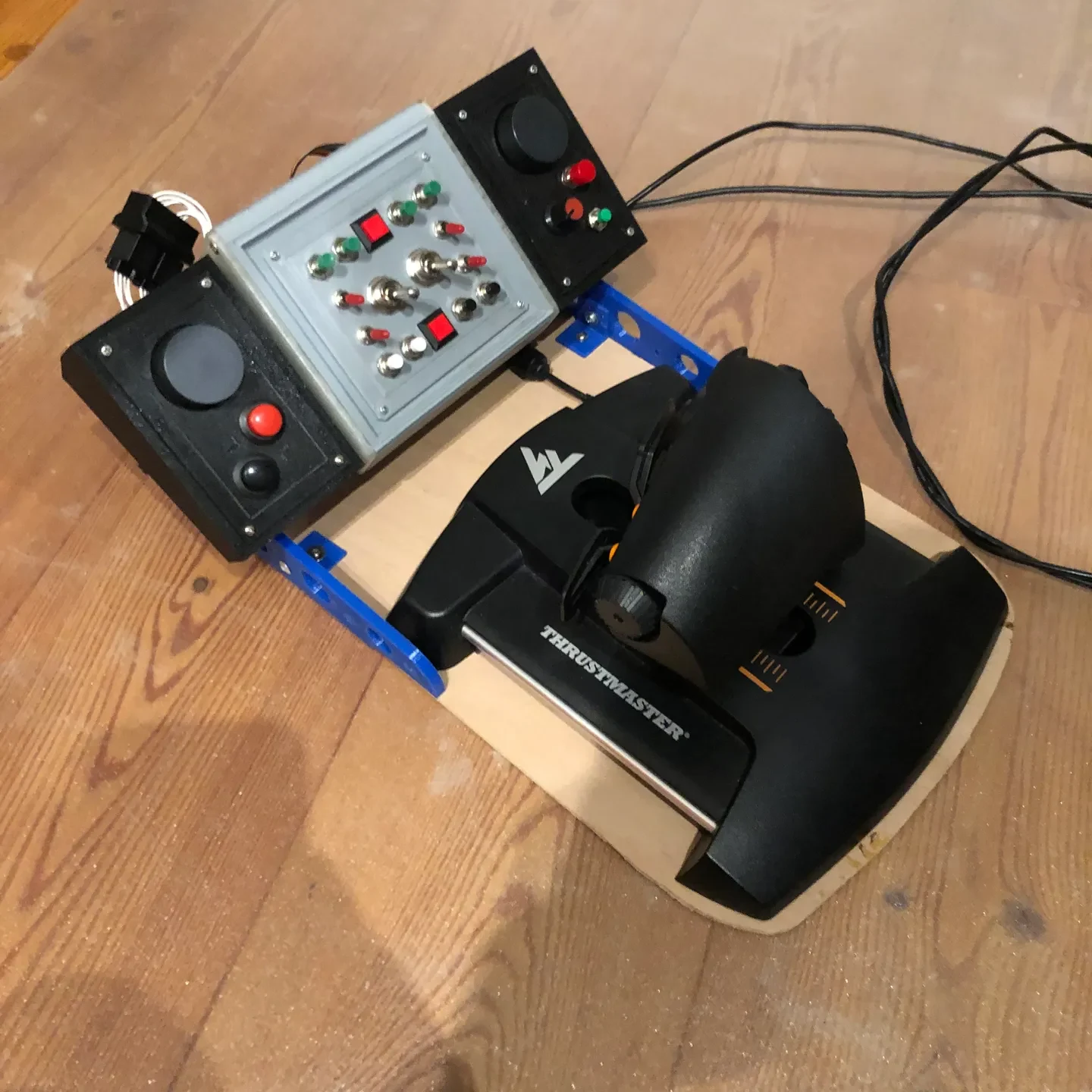

Дроссельная заслонка TWCS Thrustmaster - коробки для креп...

Прилагается файл Fusion 360 «buttonbox_angled v16», предназначенный для адаптации к вашему количеству и типам переключателей и кнопок.

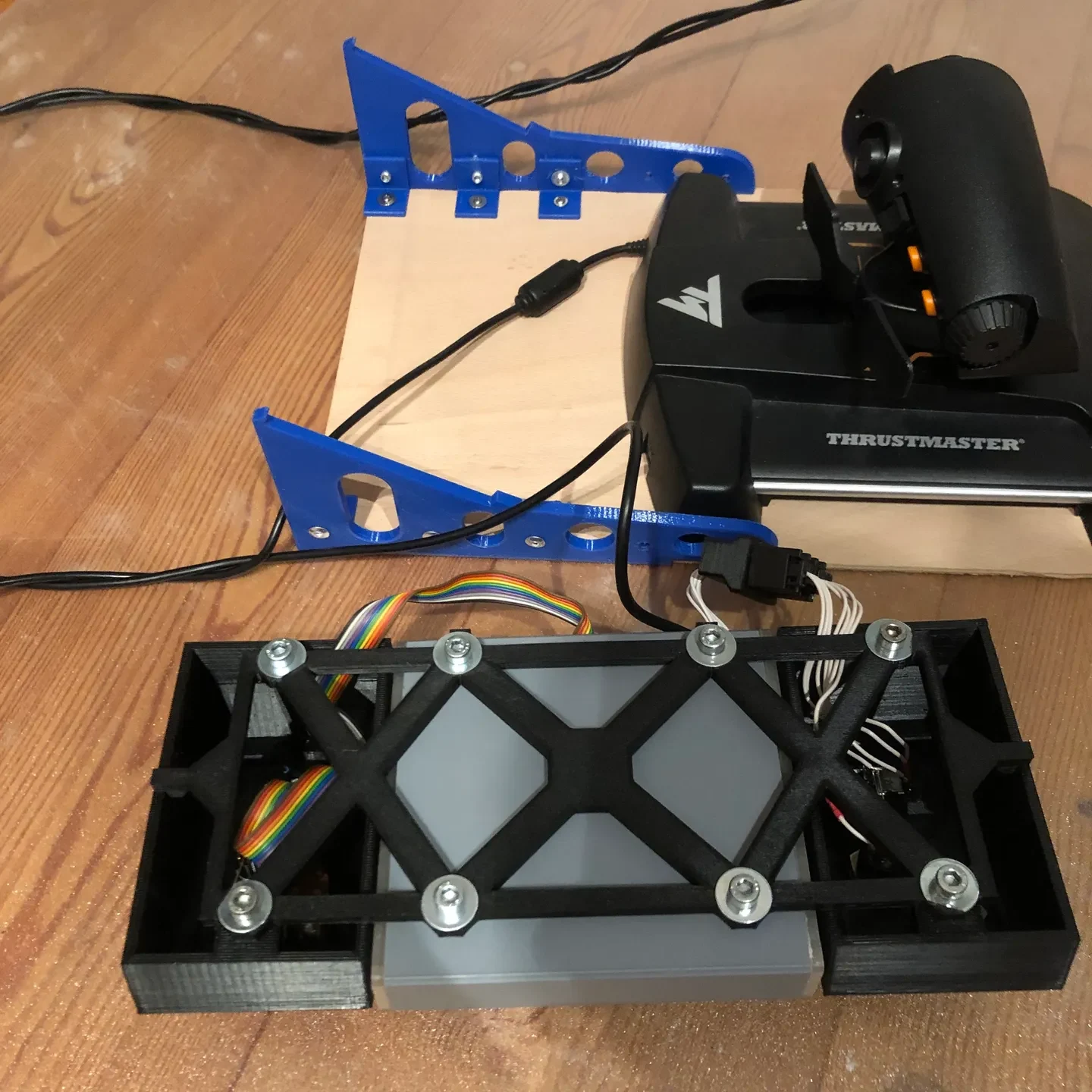

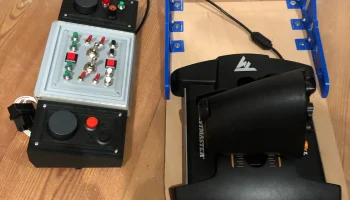

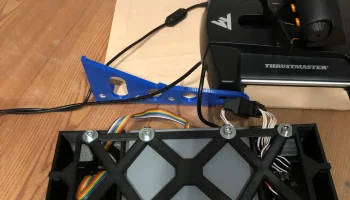

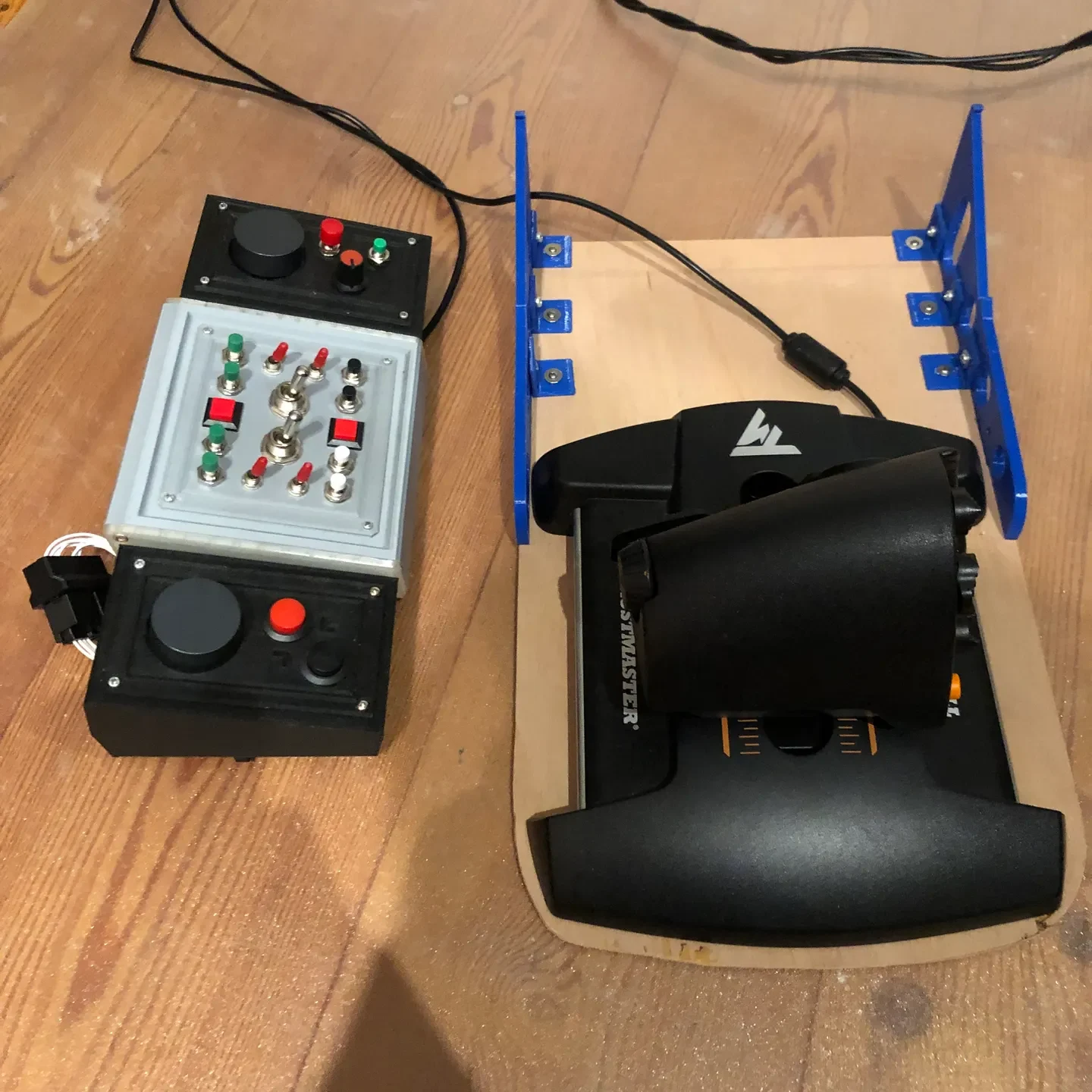

Для печати на любом материале я использовал PLA для коробок и панелей и PETG для крепления/фермы. Конечно, вы можете распечатать только отдельные коробки или детали в соответствии с вашими потребностями. Панели прикручиваются к коробкам маленькими саморезами для пластика, такие часто встречаются в электронных устройствах. Коробки крепятся к раме «монтировки» болтами М5 и гайками. «Крепление» просто сидит на «боковой ферме» с небольшой запрессовкой, вся эта штуковина достаточно тяжелая, чтобы не выскользнуть. Наконец, «боковые фермы» приклепаны к уголкам PETG («generic_angle»), которые привинчены к как можно более тонкой деревянной доске (у меня толщина составляет 4 мм). Существуют «right_angle» и «left_angle», потому что ферма становится слишком мелкой на конце, и «generic_angle» будет торчать сверху. Будьте осторожны, чтобы не расколоть и не расколоть углы при клепании.

Руководство, которое я использовал, как подключить кнопочный блок к Arduino:

Паять это может быть довольно сложной задачей. Следует уделять большое внимание тому, чтобы не создавать коротких замыканий, изолировать все открытые контакты и следить за хрупкостью пайки.

Получайте удовольствие от творчества!
