Корпус ЖК-дисплея 20x4
О
Это корпус для дешевых ЖК-дисплеев 20x4 символов. Он спроектирован так, чтобы быть достаточно прочным для использования в более суровых условиях. Для кабеля дисплея предусмотрена защита от натяжения.

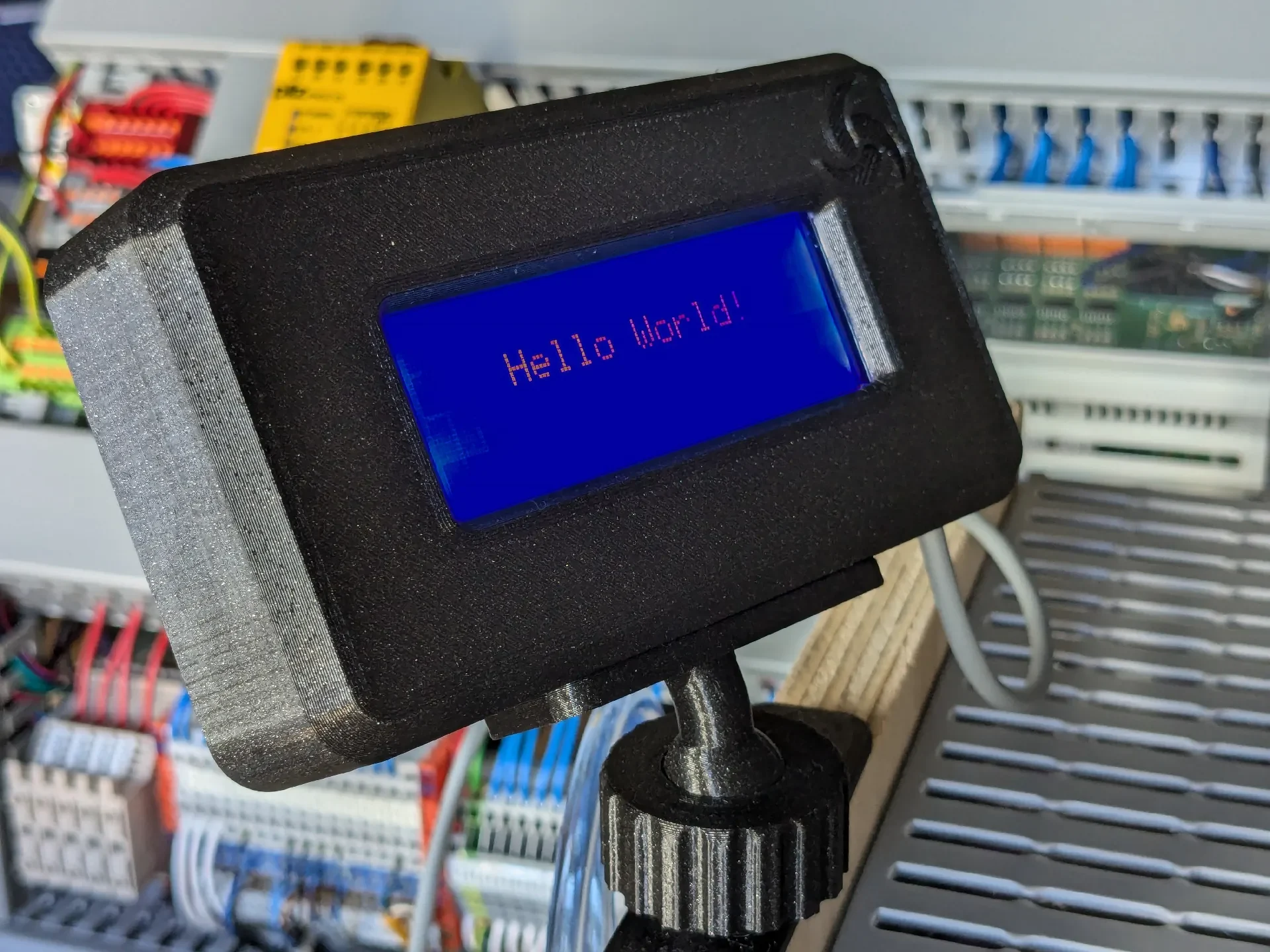

Для крепления доступны две резьбы М3. Размеры и схему сверления см. ниже. Крепление шаровой опоры можно найти здесь: Крепление шаровой опоры.
Доступен вариант задней панели с отверстием для доступа к потенциометру контрастности.
Дополнительные детали
Помимо распечатанных деталей вам понадобится:
Сумма Часть Ссылка
8x M3 L5.7 Резьбовая вставка для кухни с ЧПУ
4 винта M3x10 для крепления дисплея (например, ISO 4762)
2 винта с потайной головкой M3x8 для крышки (например, ISO 10642)
Инструкции по печати и сборке
Детали следует печатать с высотой слоя 0,2 мм без поддержек в ориентации по умолчанию файлов STL.
Места для резьбовых вставок отмечены цифрами 1-8. Будьте осторожны и не касайтесь паяльником стенок при установке вставок.

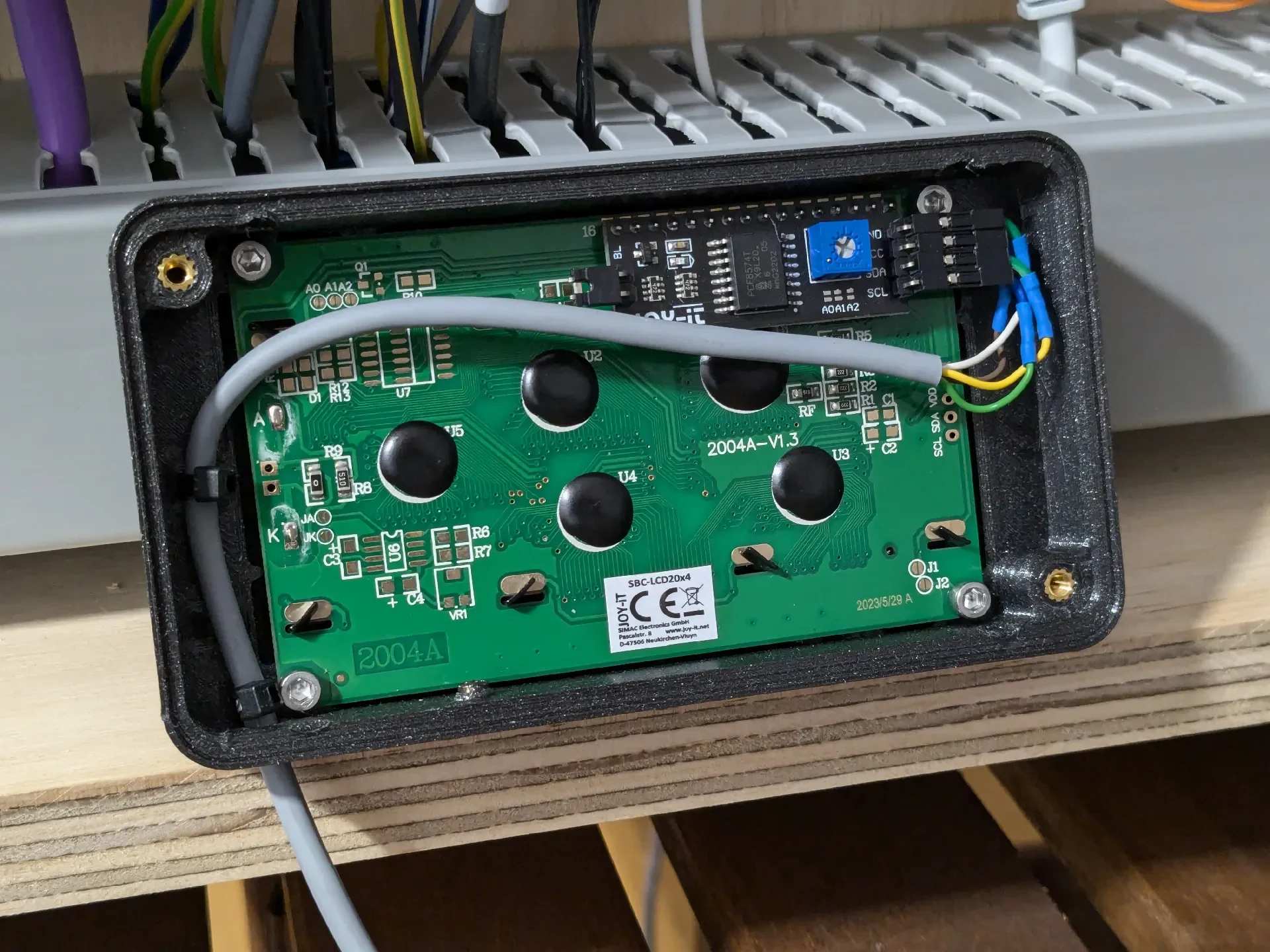

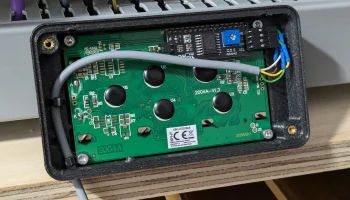

Чтобы уменьшить натяжение кабеля дисплея, протяните з��стежки-молнии через прилагаемые крючки. Для справки:
