Держатель пульта дистанционного управления Apple TV HAL 9000.
Кто не помнит эти легендарные фразы?
Дэйв Боуман: Откройте двери отсека для капсул, Хэл.
ХЭЛ: Мне очень жаль, Дэйв. Боюсь, я не смогу этого сделать.
Если нет, посмотрите этот фильм: «2001 — Космическая одиссея» 1968 года ⚠
Так зачем же объединять HAL с устройством Apple, таким как пульт Apple TV, спросите вы себя сейчас...
Я рад, что вы спрашиваете… =)
Потому что Apple сделала это уже 23 года назад:
Функции:

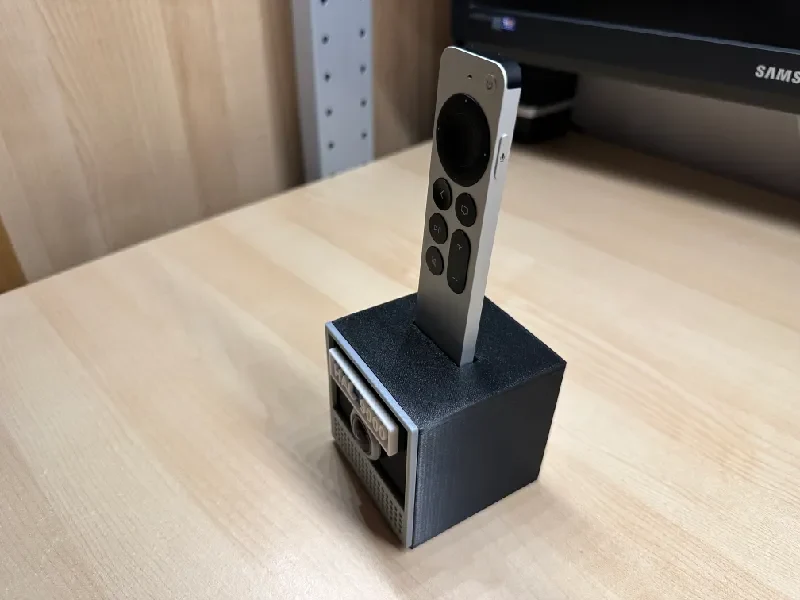

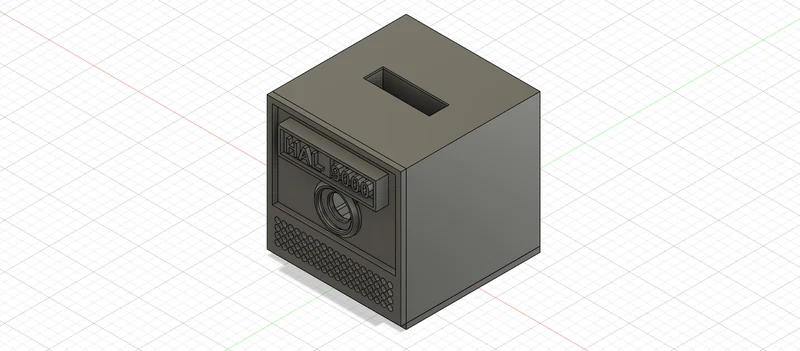

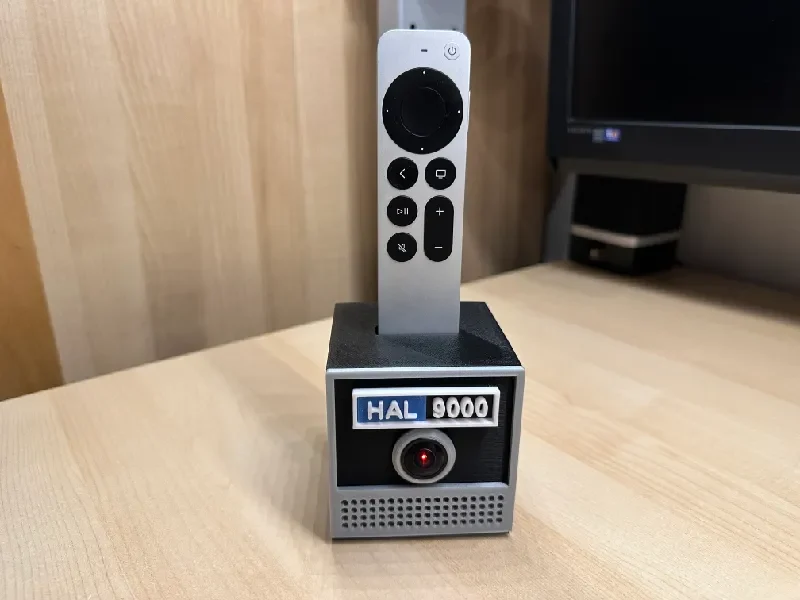

Держатель пульта Apple TV со интегральной схемой, имитирующей легендарную «дышащую» линзу HAL 9000. Чаще всего это был статичный красный свет, но я подумал, почему бы иногда не заставить его «дышать»...
Каждый раз, когда вы кладете пульт обратно в держатель или вынимаете его из него, красный индикатор загорается и несколько раз «дышат». После этого свет погаснет для экономии энергии, и схема ожидает следующего движения пульта.
Кроме того, когда вы перемещаете кейс, он также может снова активировать его. Странно то, что я не сказал ему об этом, добавив это в код. Ой, что я наделал???!!!??? =)

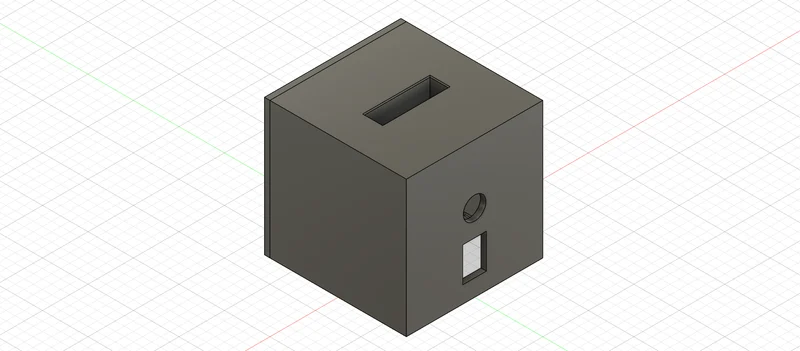

В держателе находится вся электроника, питающаяся от LiPo батареи.

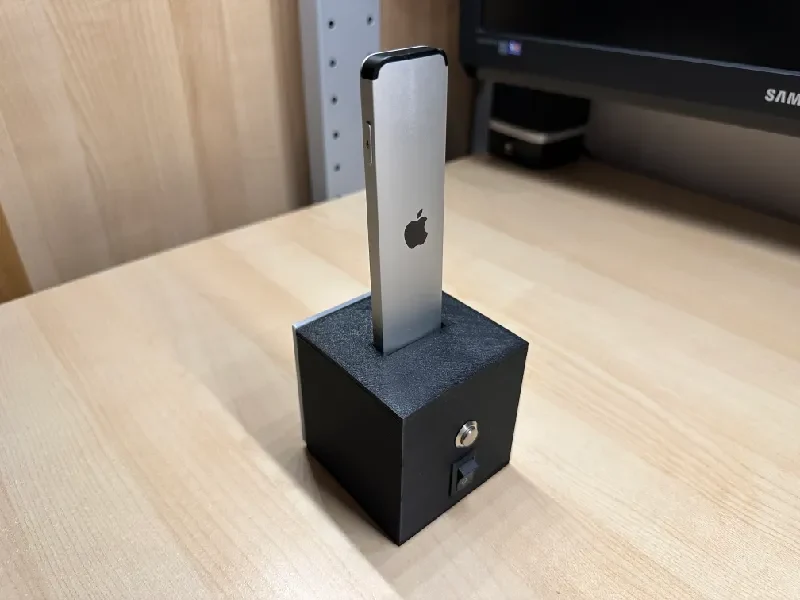

С помощью переключателя включения/выключения вы можете отключить аккумулятор LiPo, если не хотите использовать устройство.
Видео (первого чернового варианта печати):
Части:
1x ESP32 Лолин32
1 аккумулятор LiPo емкостью 1100 мАч со штекером JST (возможны модели большего размера)
1x светодиодный чип WS2812B — 1 светодиод
1x оптический объектив «рыбий глаз»
1 суперклей, чтобы приклеить деталь гриля к основанию.
2 винта M3x8
2 гайки М3
2x кабельные наконечники для пайки M3
Несколько проводов сечением 0,25 мм² разных цветов.
Опционально: 1x кнопка Ø12 мм (не требуется в текущем решении)
1x переключатель включения/выключения
Инструкции по подключению:
ESP32: Светодиодный чип: Контакт: Цвет:
5В 5В красный
Земля Земля черный
32 DIN зеленый
33 Контакт 1 белый
GND Контакт 2 черный
Кроме того, переключатель подключается к линии +3,7 В (красный провод) аккумулятора LiPo для включения или выключения устройства в целях экономии энергии.

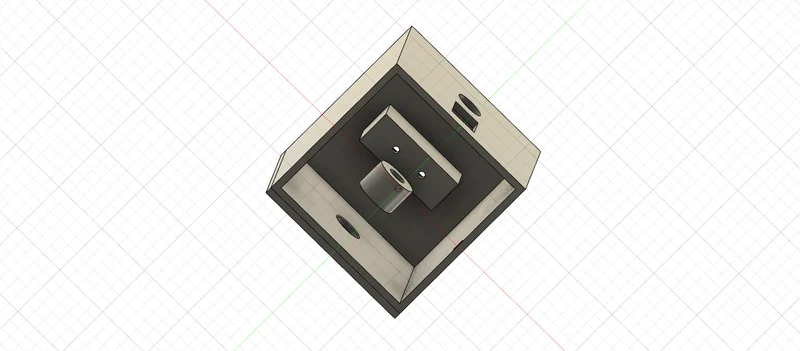

2 винта М3 ввинчиваются в 2 отверстия в держателе дистанционного управления.
Внутри 2 кабельных наконечника M3 фиксируются гайками M3. Металлический корпус пульта замкнет контакт, чтобы активировать глаз HAL...
Светодиодный чип необходимо вставить в держатель светодиода перед пайкой обоих концов проводов к светодиоду и ESP32.
ПРИМЕЧАНИЕ. Планировалось использовать кнопку, но в текущем решении она не требуется.
Инструкции по печати:
Детализация 0,1, профиль скорости 0,2 или профиль уклона 0,3:
0.1: Винт для объектива, держатель светодиода
0.2: CamRing, Sign, BlueSign
0.3: Основание, крышка, гриль
Использован текстурированный лист
Поддержка, необходимая для деталей «Base» и «CamRing» только со стороны печатной платформы.
Часть «Основная» должна быть напечатана с полями шириной 5 мм, чтобы избежать деформации.
Вам понадобятся нити PLA следующих цветов:
Кольцо CamRing, гриль = серебро
Держатель светодиода, основ��ние, крышка, винт для линзы = черный
Знак = Черно-белый в смене цвета.
BlueSign = Синий и белый в смене цвета.
Послепечатная обработка: в зависимости от результата печати винта LensScrew и держателя светодиода вам, возможно, придется несколько раз навинтить их на резьбу, чтобы можно было легче привинчивать обе части к задней части линзы, когда она находится в футляре.
Код:
Необходимый код можно найти в моем репозитории GitHub.
Удачной печати и будьте в безопасности. Он смотрит… ;-)
