Скрытая кнопка воспроизведения/паузы велосипедного мульти...

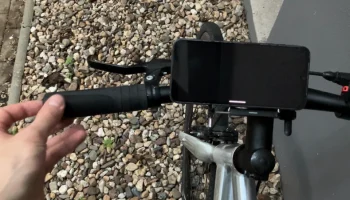

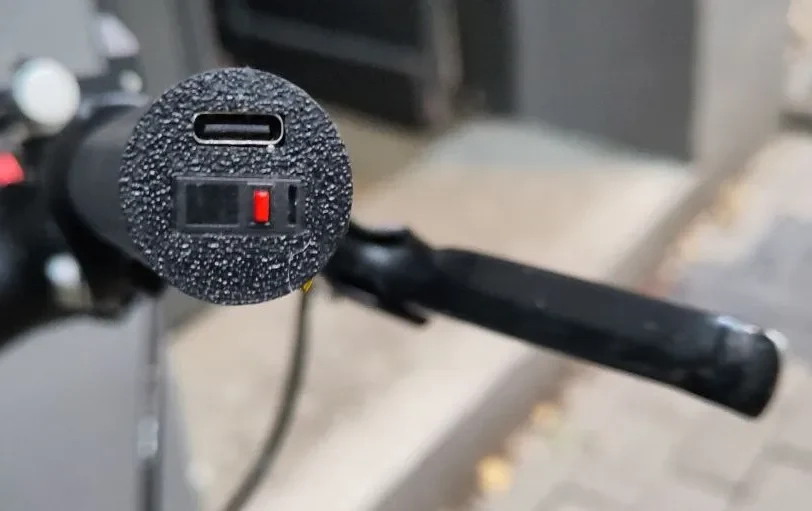

Мне всегда хотелось сделать велосипед умным, но, к сожалению, все гаджеты, которые я мог придумать, только загромождали руль и выглядели не очень красиво. Поэтому возникла идея попытаться спрятать его внутри руля.
Данное устройство сочетает в себе следующие компоненты:
Seeed Studio XIAO nRF52840
Обычный аккумулятор 602030 емкостью 300 мАч.
Универсальный микропереключатель D2FC-F-7N.
Печать:
Я использовал ABS, поэтому при печати из других материалов, возможно, придется изменить некоторые размеры.
Я не рекомендую использовать PLA или аналогичные материалы, так как руль может сильно нагреваться под солнцем.
Данное устройство может работать как:
Кнопка воспроизведения/паузы, кнопка спуска затвора камеры или любая последовательность клавиш (код)
Маяк Openhaystack, (ab) с использованием инфраструктуры Apple FindMy (используйте эту прошивку с целью xiao-ble)
Оба? Есть некоторые проблемы, которые мешают легко это сделать, но я постараюсь заставить это работать в будущем.
Срок службы батареи: Теоретически он должен работать от батареи более года без подзарядки. На практике мне все равно нужно убедиться, что и прошивка, и оборудование настроены на такую работ�� без проблем.

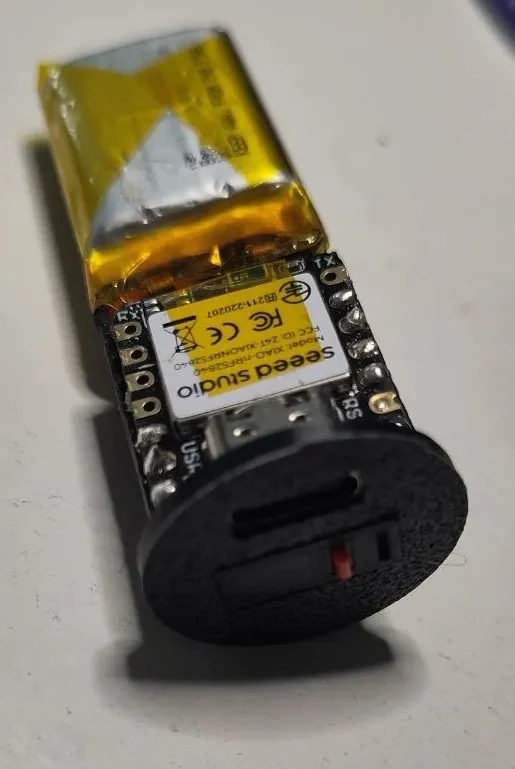

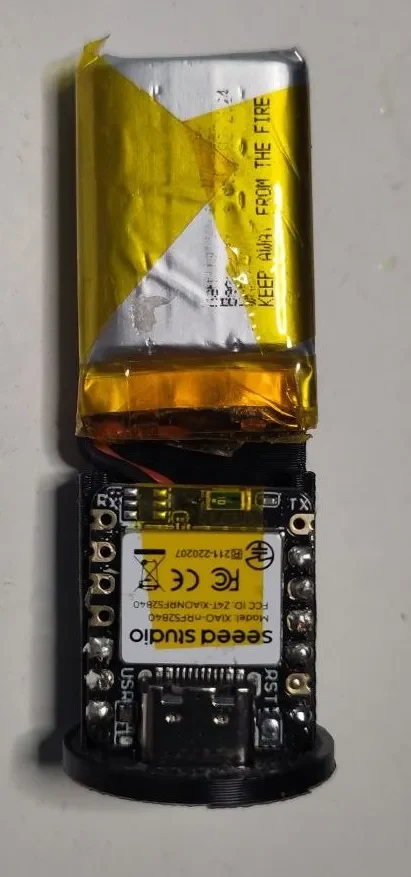

Сборка:
Припаяйте один контакт переключателя к контакту заземления платы, другой — к контакту D1 (или любому другому GPIO), обратите внимание на схему подключения переключателя (в основном подключайте либо C/NO, либо C/NC).
Припаяйте аккумулятор к плате (старайтесь не закоротить его)
Добавьте большое количество горячего клея (для платы и переключателя, но не вокруг батареи), VHB (для фиксации батареи) и каптоно��ой ленты (вокруг всего, чтобы изолировать от влаги).
Прошить прошивку
Прошиваем прошивку ардуино.
См. раздел «Начало работы с платой и настройка среды Arduino».
Запустите следующий эскиз: https://github.com/derlaft/blebikeremote/blob/main/blehid_remote.ino
Выключите и включите устройство и нажмите кнопку один раз. Теперь вы сможете выполнить сопряжение своего телефона. Я тестировал только Android, но он должен работать и с другими устройствами.
Теперь вы должны быть готовы к работе!
