Нано-монтажная пластина

Нано-монтажная пластина

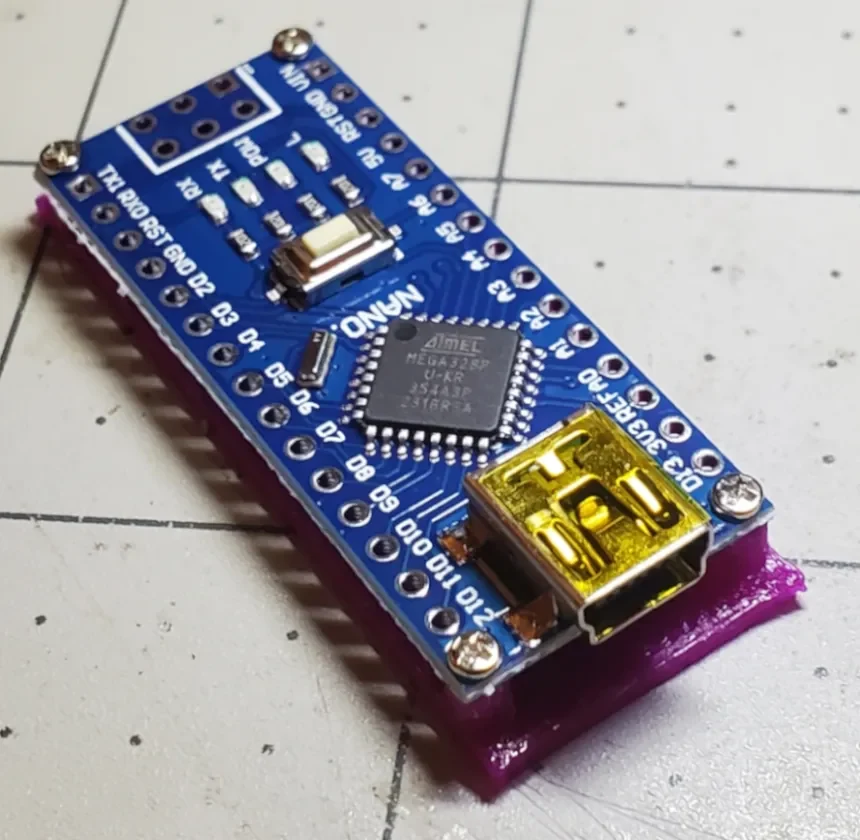

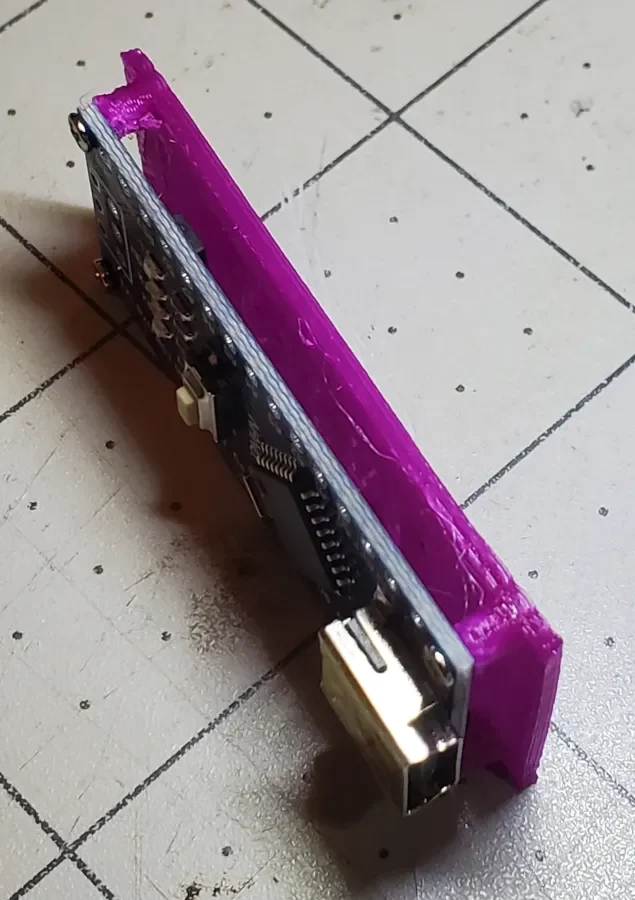

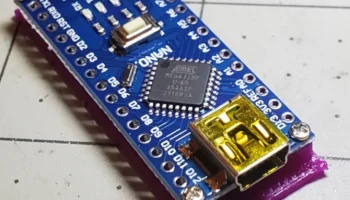

Это монтажная пластина с винтовыми стойками, соответствующая схеме отверстий под винты Arduino Nano. Высота штыря (3 мм) обеспечивает достаточный зазор под платой для припаиваемых концов стандартных разъемов. Возможно, придется немного подрезать некоторые контакты, чтобы очистить припой, если в конечном положении ряда находится контакт заголовка.

Пластина предназначена для приклеивания к корпусу или ��роектной доске.

Размер пластины 46,7 мм х 18,12 мм х 1 мм толщиной.

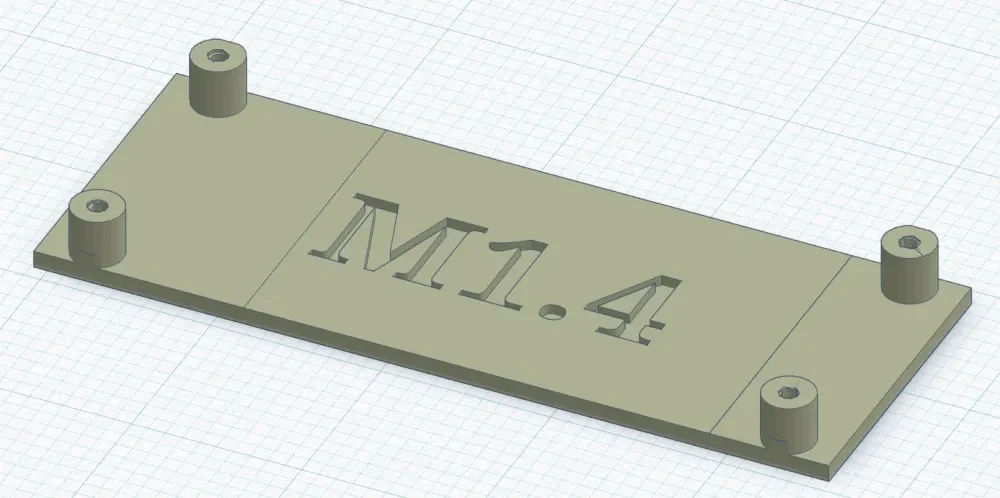

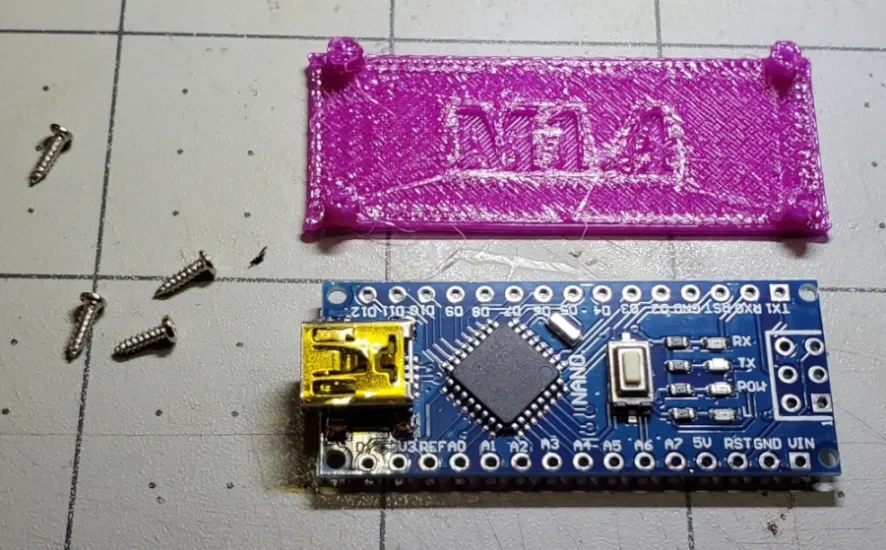

Размеры стоек рассчитаны на винт M1,4. На лицевой стороне пластины имеется этикетка, напоминающая о необходимом диаметре винта. Вероятно, он будет работать нормально с винтами диаметром 4 мм, но рекомендуется использовать винты длиной 5 мм.

Отверстия печатаются диаметром 1 мм, полностью насквозь. Перед ввинчиванием винтов рекомендуется очистить отверстия сверлом диаметром 1 мм; отверстия имеют тенденцию печатать немного меньшего размера. Легче сверлить с задней стороны, чем начинать сверление в стойке.

НОАК
Слои 0,15 мм
Снаряды 0,8 мм
Заполнение не имеет значения
