Разъемы XhuPont / XH2.54 / DuPont для печати
Я не беру плату за свои функциональные модели. Пожалуйста, рассмотрите возможность приобретения некоторых из моих платных моделей, чтобы поддержать мою работу и этот замечательный веб-сайт: https://www.printables.com/@ninjamida/store.

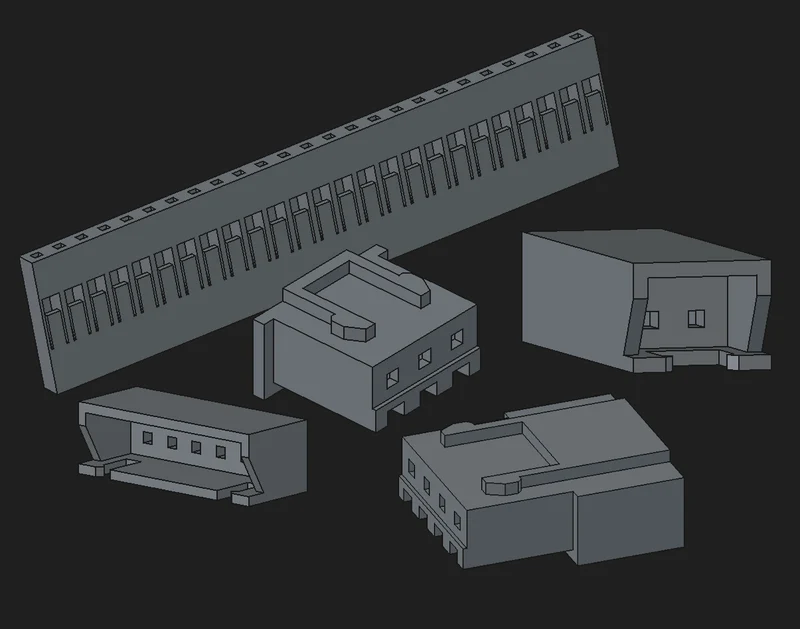

Печатные разъемы XH2.54 и DuPont:
Разъем Дюпон
Разъем DuPont с винтовыми выступами (винт M3)
Разъем DuPont двухрядный
Разъем XH2.54
Розетка XH2.54
Разъем XhuPont (разъем XH2.54 с розетками DuPont)
Розетка XhuPont (розетка XH2.54 с вилками DuPont)
Розетка XhuPont с вертикальными винтовыми выступами (винт M3)
Розетка XhuPont с плоскими винтовыми выступами (винт M3)
STL-файлы предусмотрены для:
Однорядный DuPont: от 1 до 10 контактов
Двухрядный DuPont: от 4 до 20 контактов плюс 40 контактов.
Все остальные: от 2 до 10 контактов.
Также предоставляется параметрический исходный файл FreeCAD; Обычно вы можете безопасно изменить количество контактов, но все остальное меняете на свой страх и риск. Так что да, если хотите, вы можете сделать из него 100-контактный разъем DuPont. Я не знаю, зачем тебе это, но эй, т�� можешь.
Настройка печати (распечатано на Flashforge AD5X):
Печать в АБС. (Вы можете попробовать другие материалы, но, возможно, вам придется внести коррективы в модель.)
Гладкая рабочая пластина.
Убедитесь, что вы откалибровали коэффициент усадки и текучести!
Сопло 0,25 мм или меньше. (Мою старую версию — только XH2.54 — можно печатать с соплом .4.)
Ориентировать как в файлах STL
Высота слоя 0,1 мм (исключение: 0,127 мм для DuPont Dual-Row). При желании высоту первого слоя можно увеличить вдвое на разъемах XH2.54 и XhuPont (но не DuPont).
Произвольное расположение швов ИЛИ использование косых соединений.
Классический настенный генератор
1 настенная петля
Направление заполнения внешнего моста 180 (убедитесь, что оно соответствует модели) — исключение, используйте 90 для разъема XH2.54.
Все скорости (кроме движения) 15 мм/с; вы можете работать быстрее, если печатаете несколько из них (в основном это делается для того, чтобы слои могли остыть), но сохраняйте ускорение на низком уровне.
Ручные опоры нормального плотного прилегания, только на рабочей пластине. Исключение: используйте ручные опоры для дерева для сокета XH2.54 и сокета XhuPont.
Без полей
Чтобы дать слоям время остыть, настоятельно рекомендуется печатать не менее трёх соединителей одновременно.

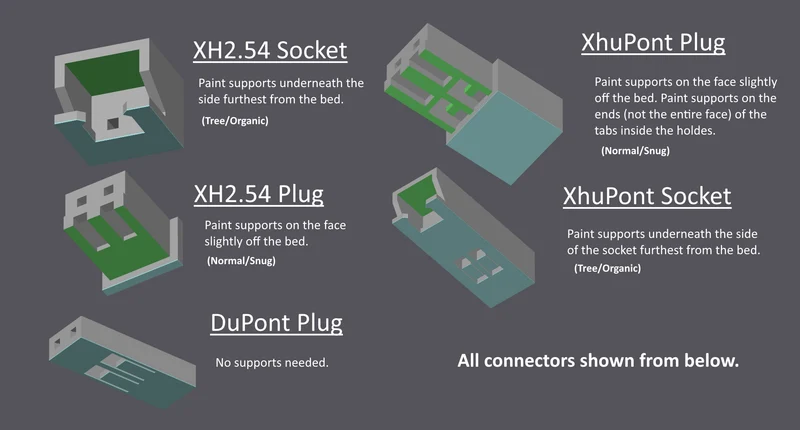

На изображении показано, где красить опоры. Для XhuPont с плоскими выступами под винты также необходимы опоры.

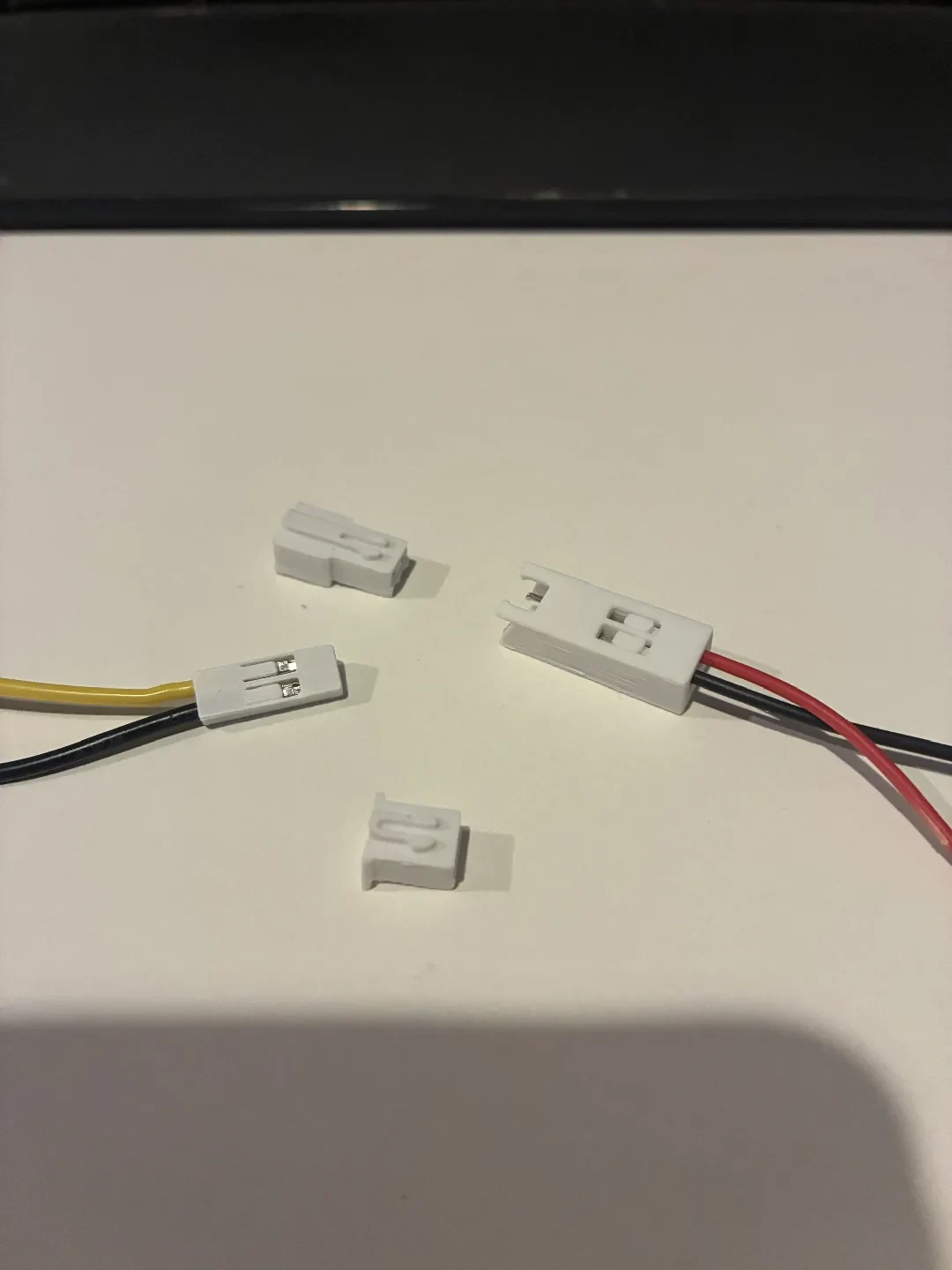

Вилка XH2.54 и вилка DuPont могут использоваться в качестве замены штатным. Сокет XH2.54 действительно полезен только в качестве отправной точки для ремиксов.

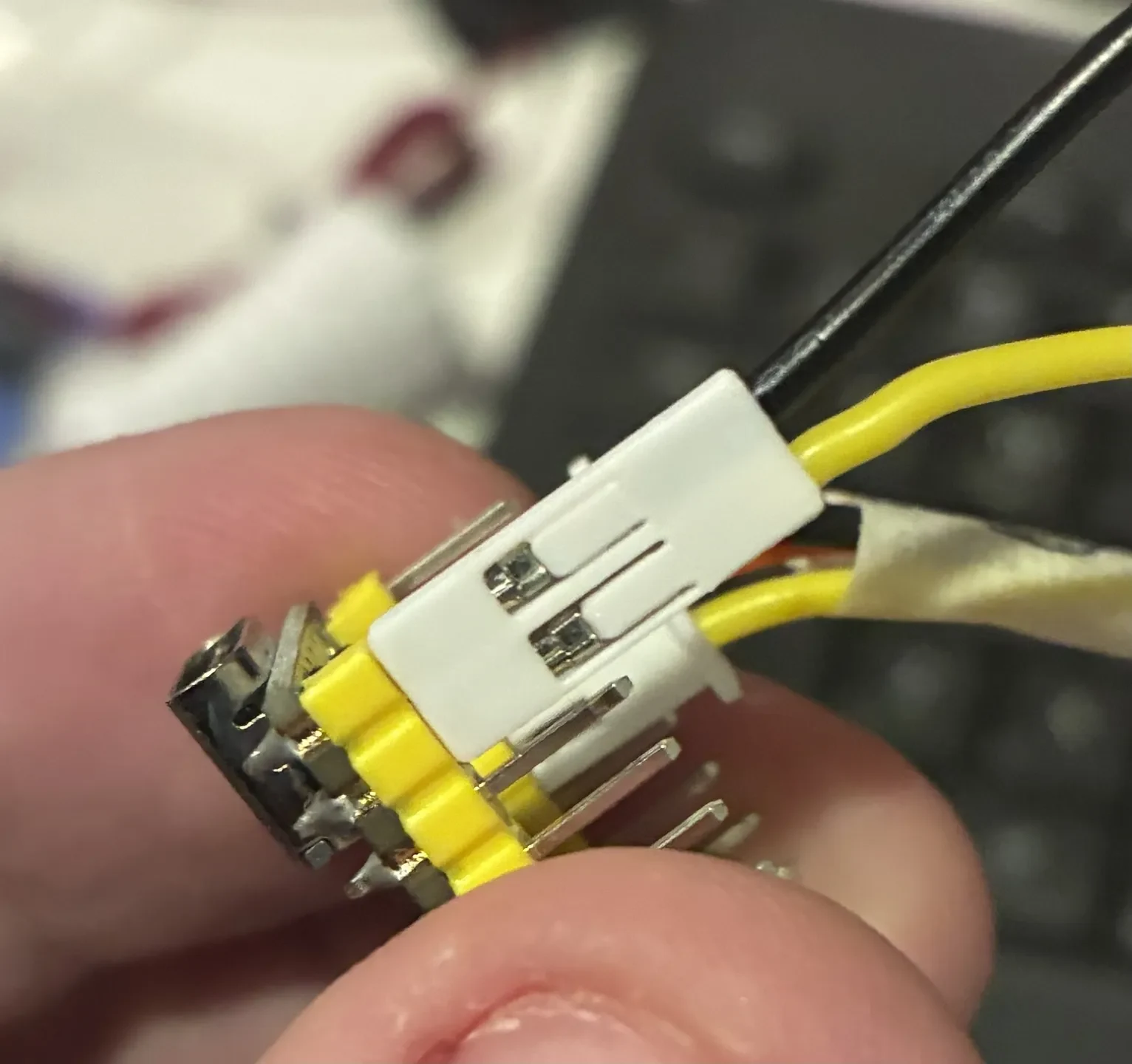

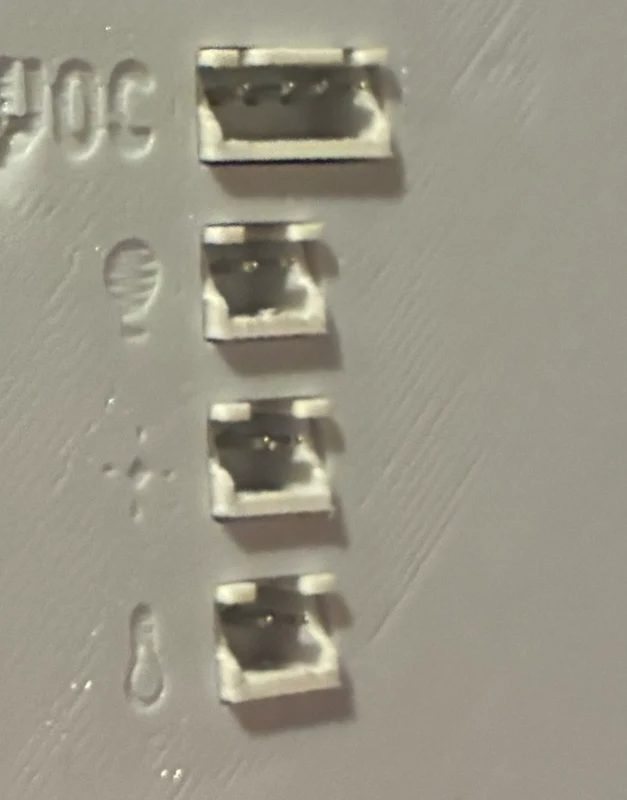

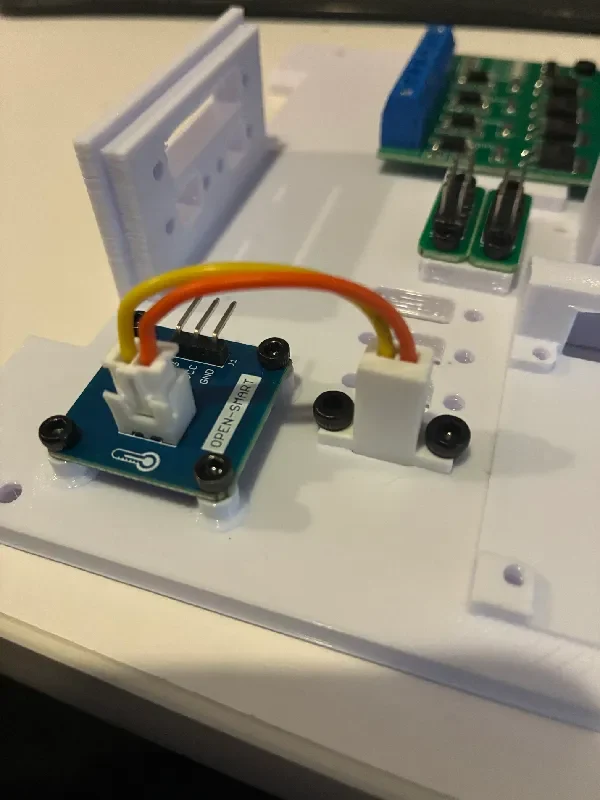

XhuPont, помимо допуска таких ситуаций, как «Обычно я использую только DuPont, но мне нужен только одноразовый XH2.54», также полезен, поскольку заполняет пробел в стандарте XH2.54 — розетки для кабеля или настенного монтажа (а не для монтажа на печатной плате). См. две последние фотографии, которые демонстрируют некоторые реальные случаи их использования (одно и то же устройство, на разных этапах сборки и с разных сторон).
В разъемах DuPont и XhuPont полезно немного надавить на язычок после того, как штифт вставлен. Для этого очень хорошо подойдет один из выступов крестообразной отвертки. Если вы хотите быть в большей безопасности, используйте немного клея, но обычно в этом нет необходимости.
