Асаре маятниковый руль

Arduino и пр.

Источник:

www.printables.com

*Редактирование (14.11.24): Добавлена поддержка датчика Холла AS5600 благодаря @WesleyDQ_2375183!

Для этого мода требуется несколько дополнительных винтов № 6-32 и пара подшипников 608.

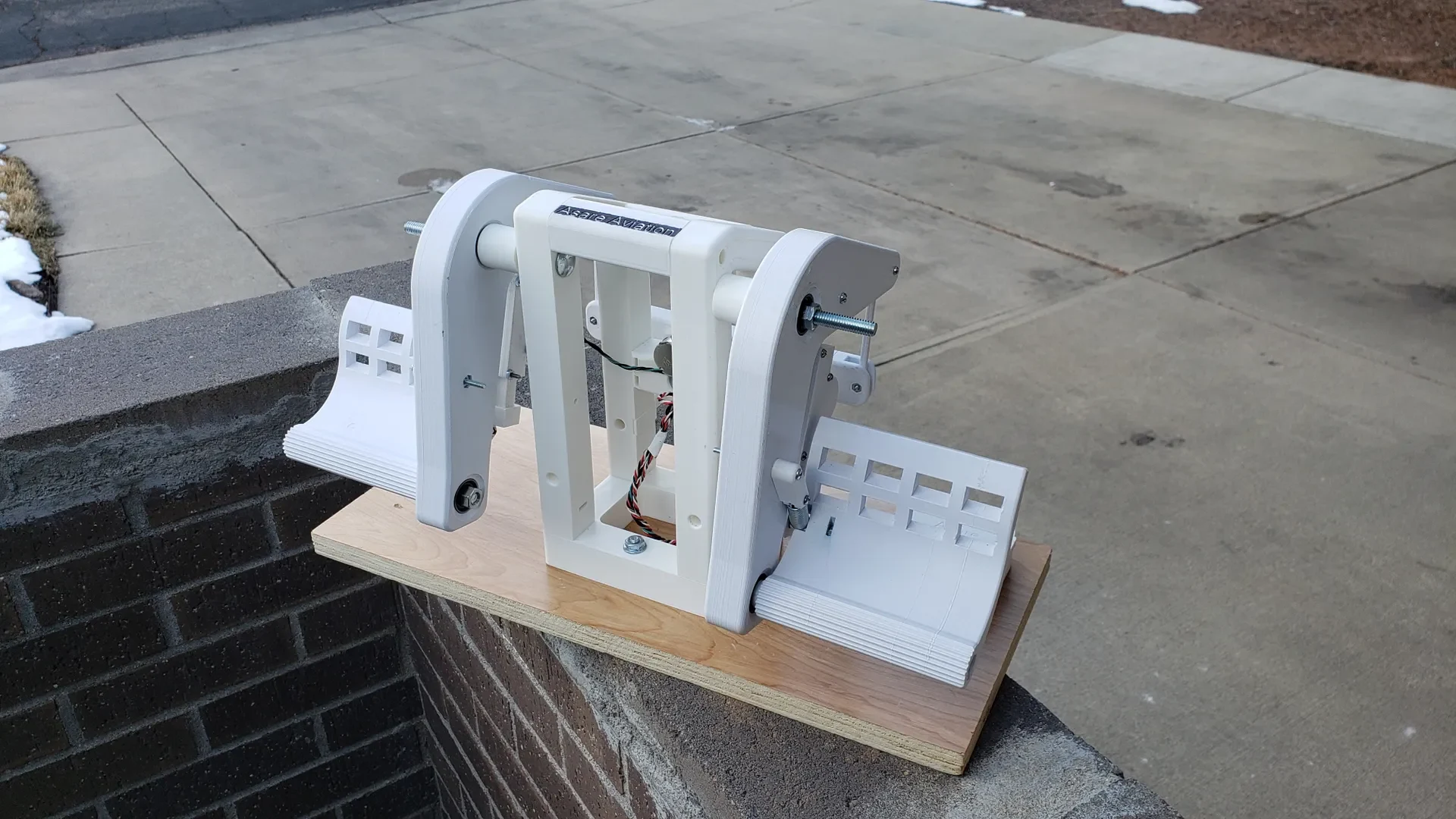

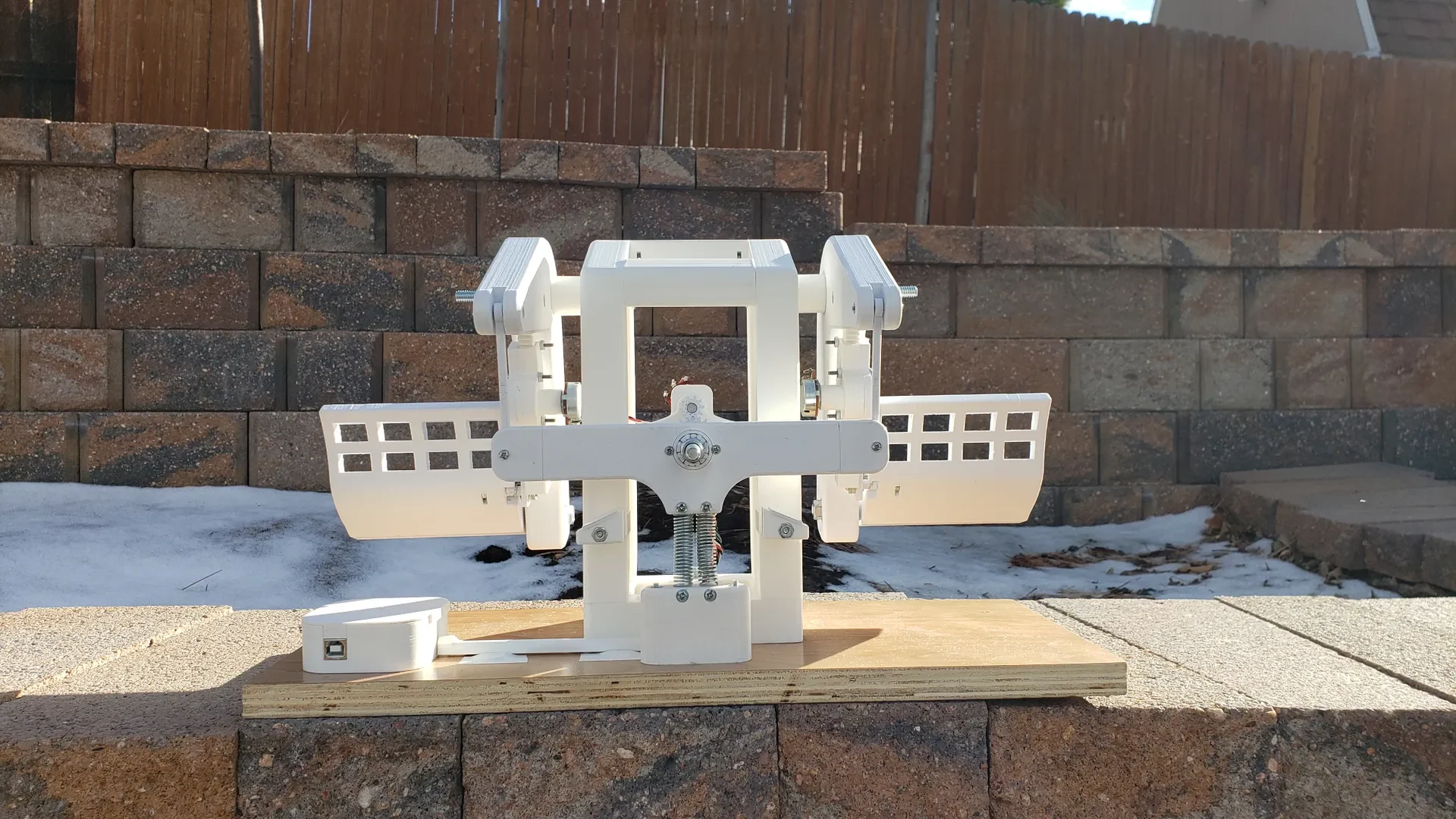

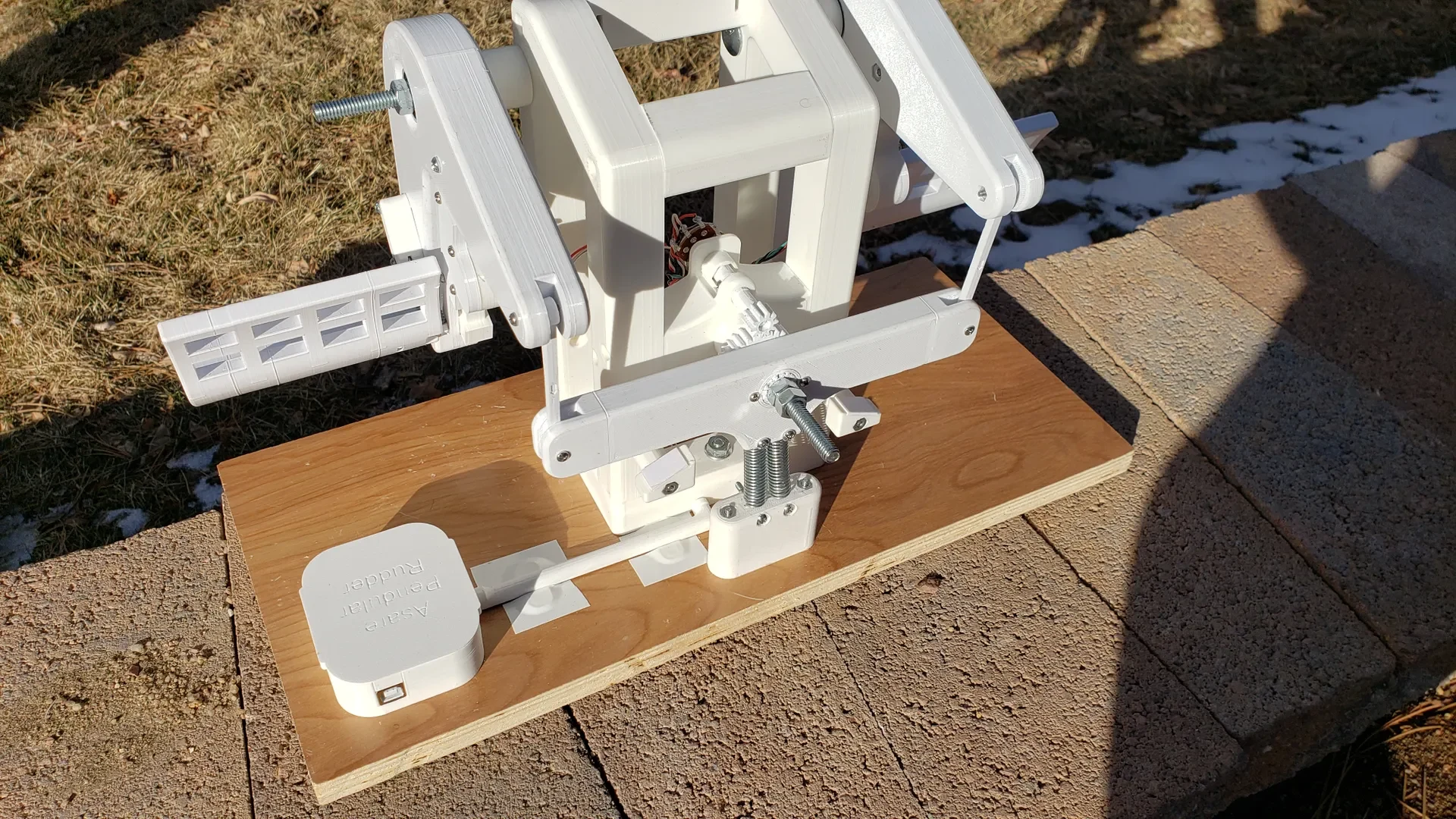

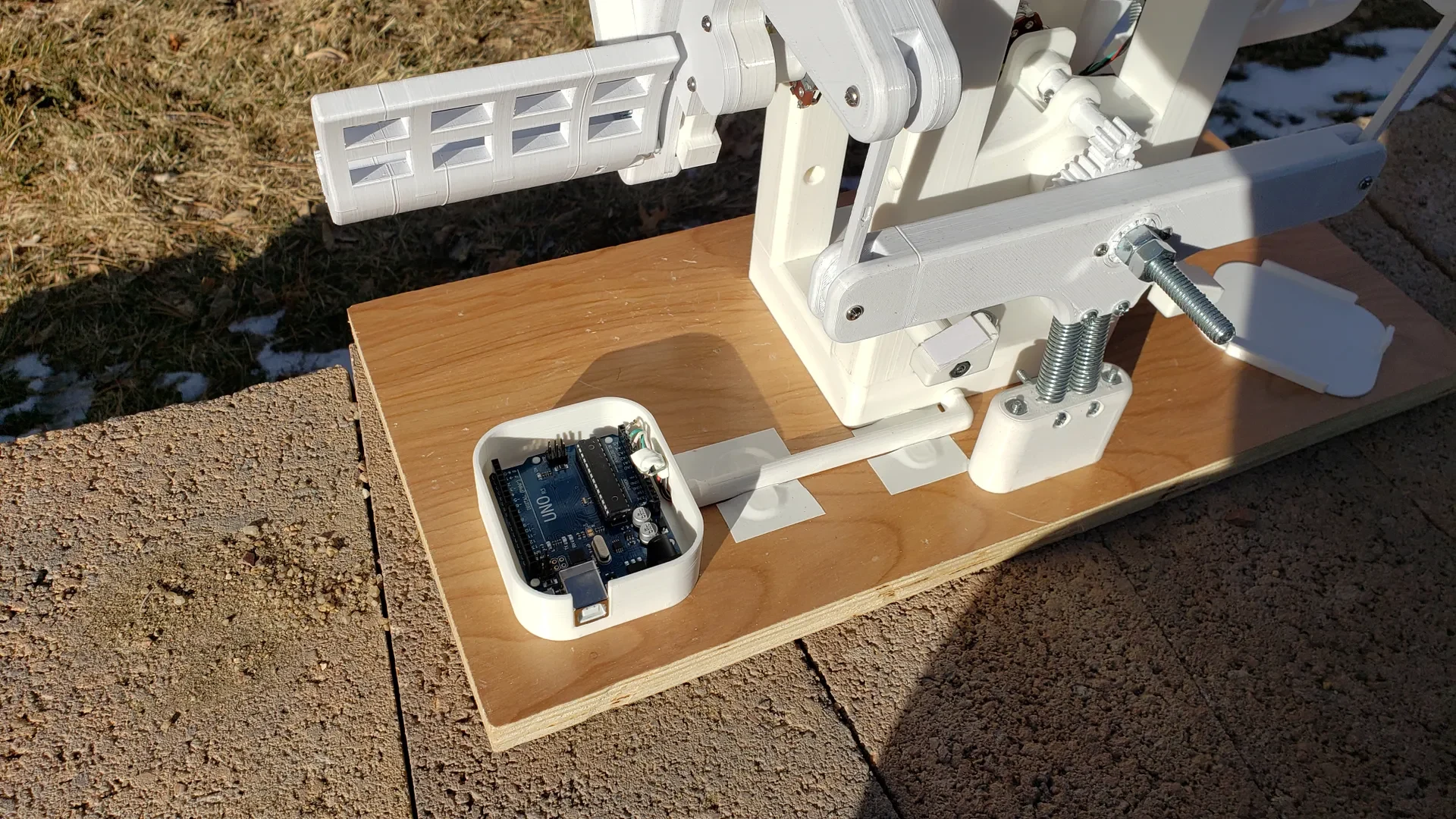

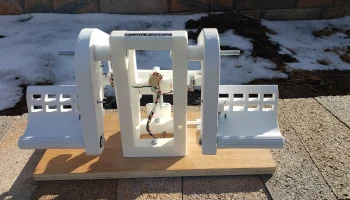

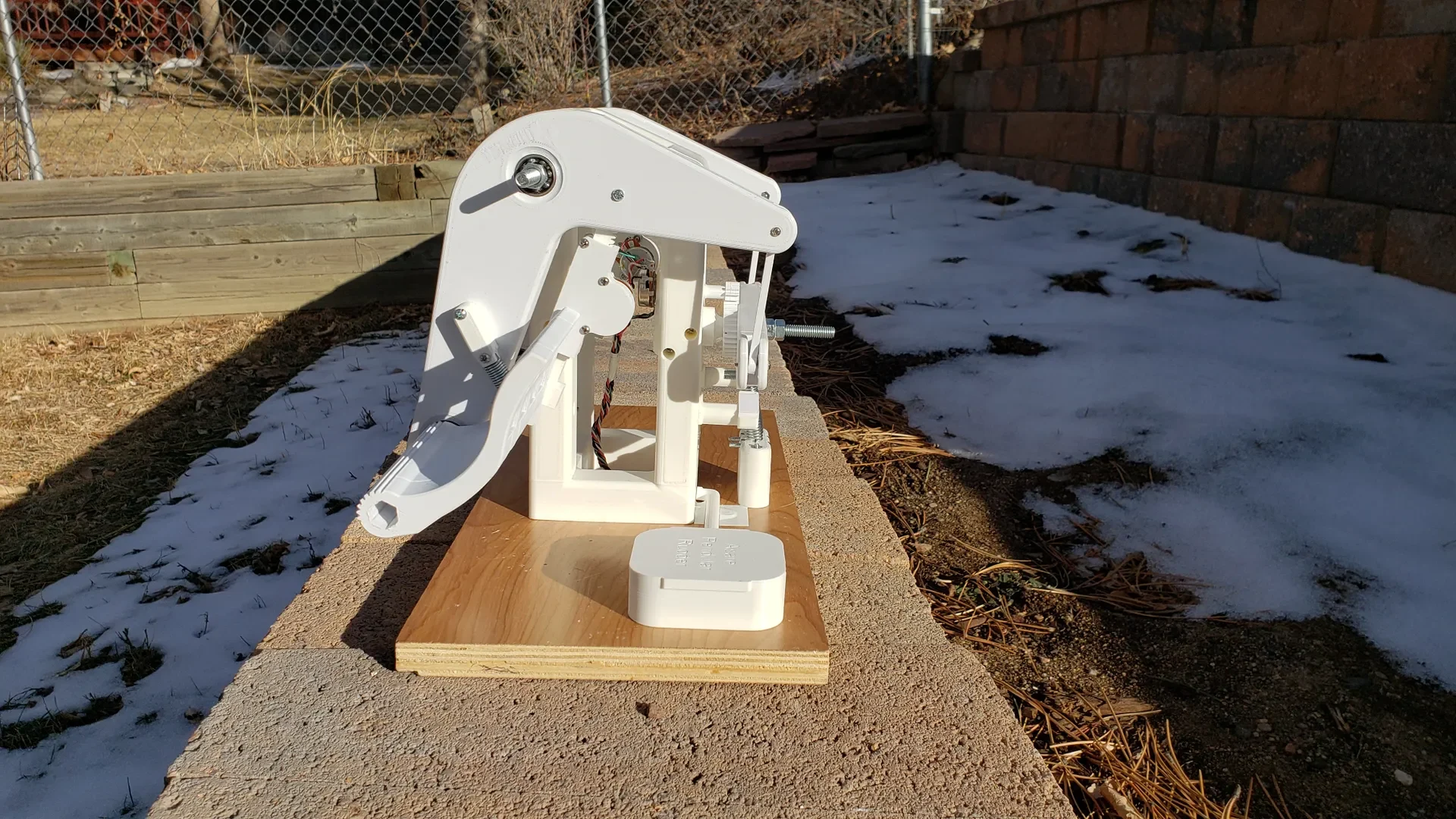

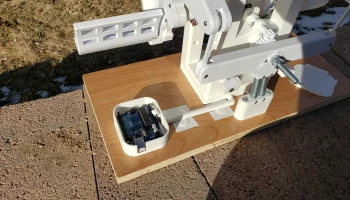

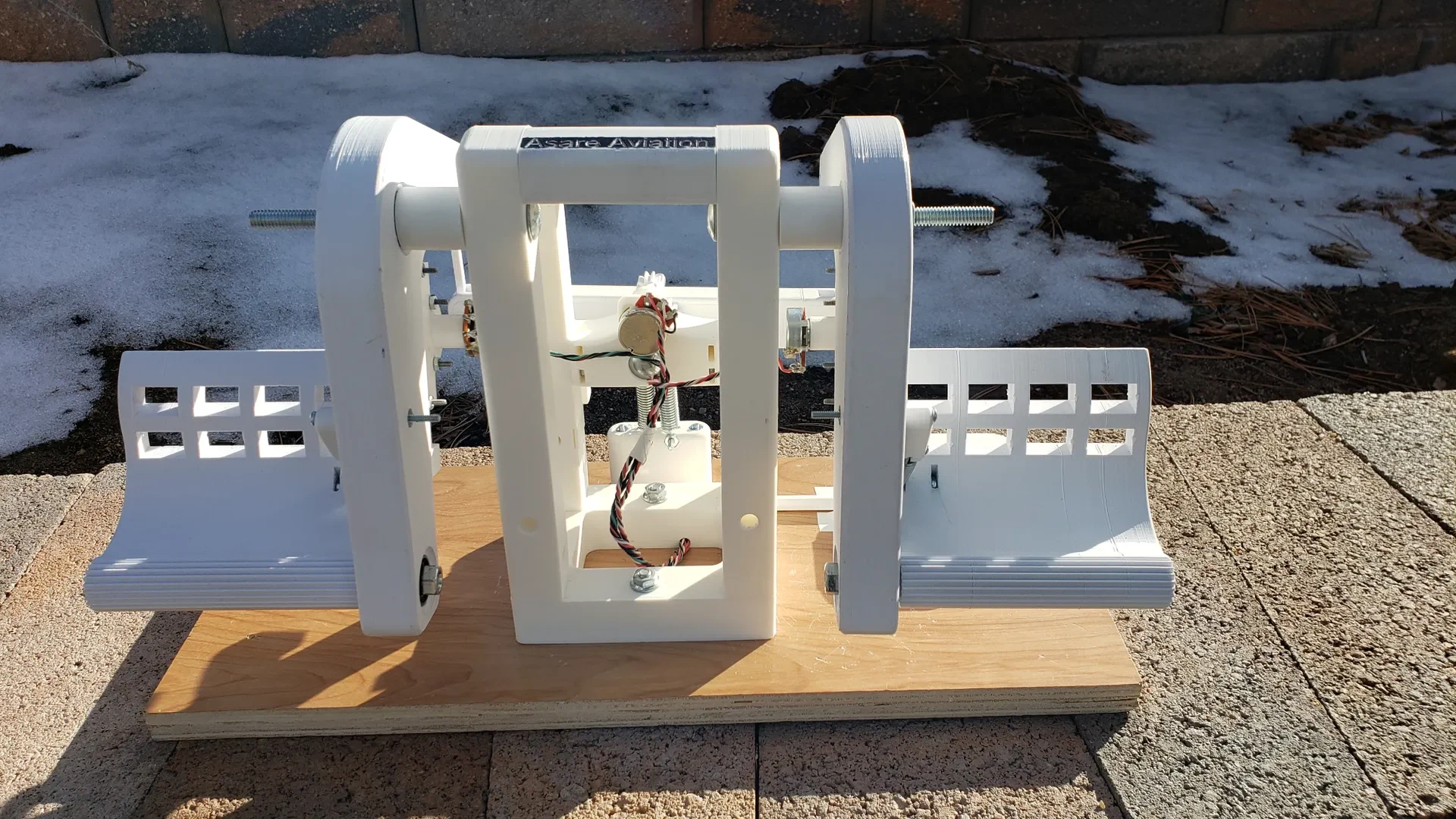

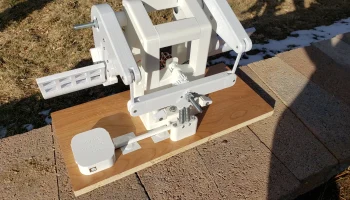

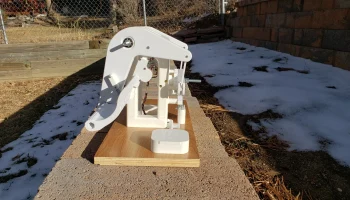

Это моя попытка создать маятниковые педали руля направления, напечатанные на 3D-принтере, вдохновленные главным образом Thrustmaster TPR и многими другими разработками, созданными сообществом. Я прекрасно понимаю, что Arduino Uno и потенциометры — не лучший выбор для этой задачи, но они соответствуют моему бюджету и, похоже, работают довольно хорошо. Если достаточное количество людей заинтересуется, я буду рад разработать версию с датчиками Холла и подходящим микроконтроллером. Arduino для этого проекта работает под управлением Unojoy (подробнее здесь https://github.com/AlanChatham/UnoJoy). Я включил .f3d, который включает в себя полную сборку педалей, включая соединения, оборудование и анализ секций, чтобы лучше понять, как они должны быть собраны. Опять же, если достаточное количество людей заинтересуется, я был бы рад опубликовать более конкретную информацию, касающуюся сборки, в своем Instagram. Также, если вы хотите видеть обновления о других проектах, над которыми я работаю, загляните в мой Instagram @ asar.kofi_engineering https://www.instagram.com/asar.kofi_engineering/?hl=en.

Реечная система была взята отсюда https://www.xsimulator.net/community/threads/diy-pendular-rudder-pedals.13130/

Общая стоимость: ~ 100 долларов США, включая нить накаливания.

Ссылки на все индивидуальные детали можно найти ниже.
https://drive.google.com/drive/folders/119wnTJ_bgwZ6arVVsYZo4ohdQAtcFC7C?usp=sharing

Список инструментов:
Дрель
Сверла
Паяльник
Провод (желательно экранированный)
Филипсовая о��вертка
плоскогубцы
Loctite (не используйте при печати из PETG)
Изолента/клей

Список запчастей:
Ардуино Уно $7
https://www.microcenter.com/product/486544/inland-uno-r3-mainboard-arduino-совместимый

Главный потенциометр (1) (RV24AF-10-40R1-B10K-LA) $3
https://www.mouser.com/ProductDetail/Alpha-Taiwan/RV24AF-10-40R1-B10K-LA?qs=8%252Br4Hz5Xir%2F0Ly8z1Hb3UQ%3D%3D

Потенциометры тормоза (2) (RV24AF-10-20K-B10K-LA) $4
https://www.mouser.com/ProductDetail/Alpha-Taiwan/RV24AF-10-20K-B10K-LA/?qs=8%252Br4Hz5Xir%252B3Af2NFrS47w%3D%3D

2 кг нити PLA/PLA+ PETG — 45 долларов США.
Изолента/клей
Деревянная доска 18 x 8 x 3/4 дюйма
Двусторонняя монтажная пенопластовая лента шириной 3/4 дюйма 5 долларов США.
https://www.amazon.com/Duck-Removable-Mounting-0-75-Inch-1129541/dp/B000NHZ3HK/ref=sr_1_12?dchild=1&keywords=Двусторонний+монтаж+пена+лента+3%2F4&qid=1612038762&sr=8-12

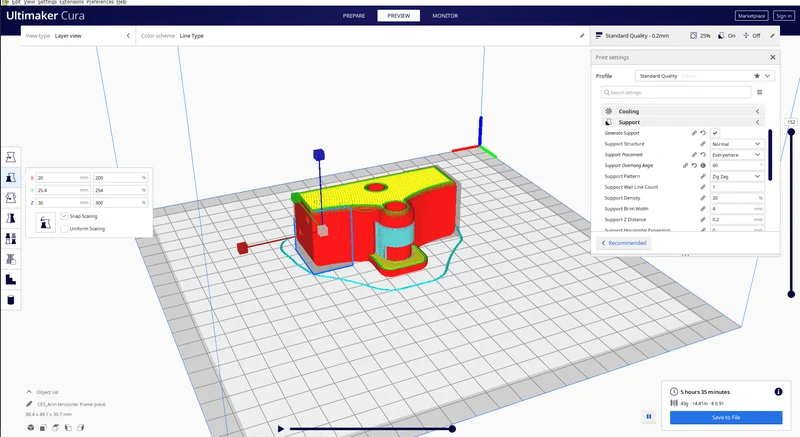

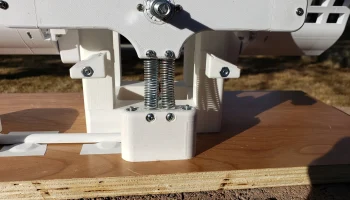

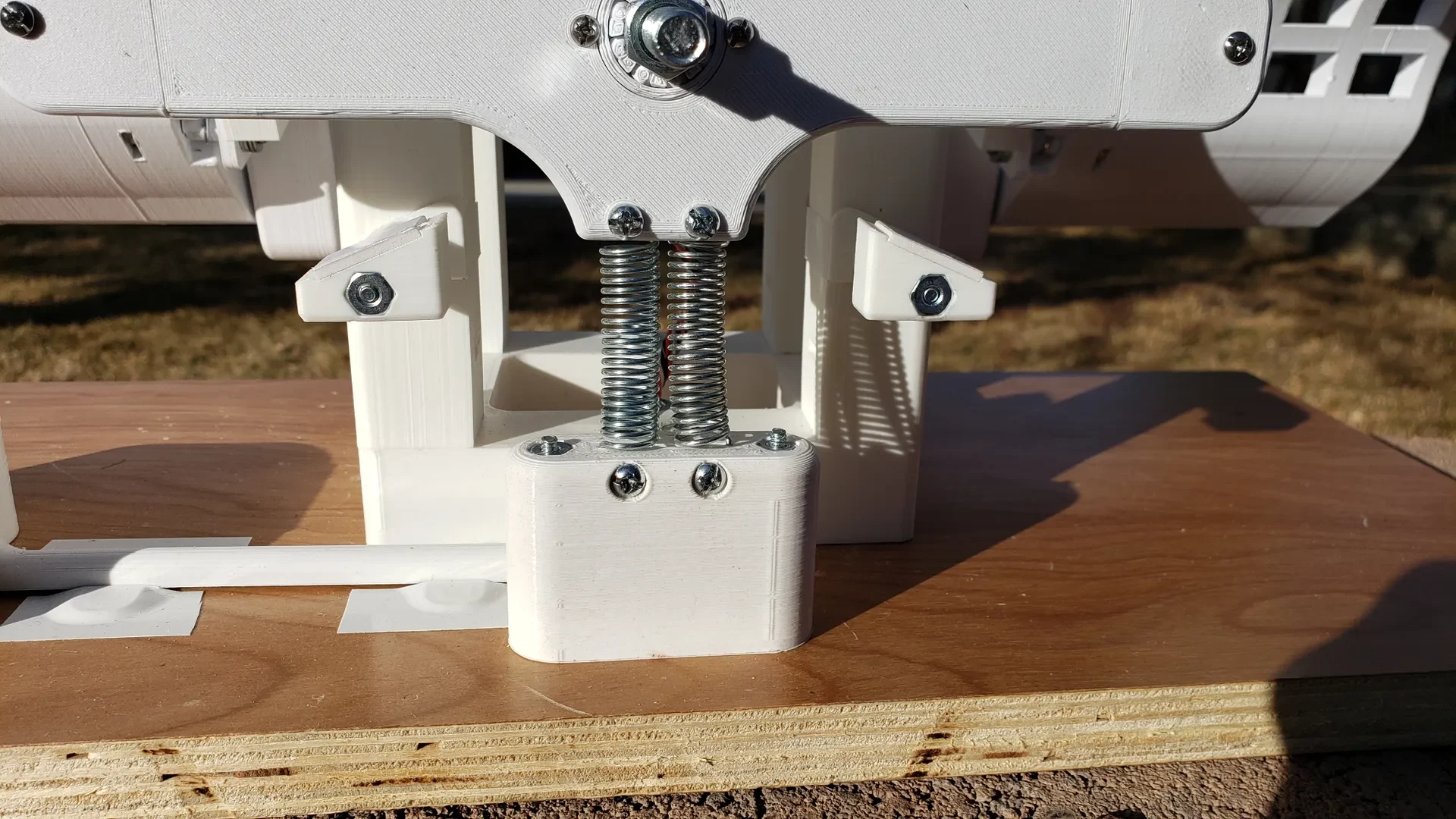

Оцинкованные пружины растяжения 7/16 дюйма x 1-1/2 дюйма и 7/16 дюйма x 2-1/2 дюйма (по 4 каждой длины, вам понадобится только две каждой длины, если вы планируете использовать длинные пружины для меньшего натяжения) 8 долларов США
https://www.homedepot.com/p/Everbilt-7-16-in-x-1-1-2-in-and-7-16-in-x-2-1-2-in-Zinc-Plated-Extension-Spring-4-pack-16109/202045464

608 подшипник (10) $6
https://www.amazon.com/Groove-Bearing-Bearings-Skateboard-Printer/dp/B07FGVFN6F/ref=sr_1_4?dchild=1&keywords=608+Bearings&qid=1612038566&sr=8-4

Болты с квадратным подголовком 5/16 дюйма, 4 дюйма (3) $4
https://www.boltdepot.com/Product-Details.aspx?product=26605

Болт с шестигранной головкой 5/16 дюйма, 5,5 дюйма (2) $2
https://www.boltdepot.com/Product-Details.aspx?product=7749

Шестигранная гайка 5/16 дюйма (11) $1
https://www.boltdepot.com/Product-Details.aspx?product=2583

Болт с шестигранной головкой 1/4 дюйма и 1 3/4 дюйма (2) $1
https://www.boltdepot.com/Product-Details.aspx?product=587

Шестигранная гайка 1/4 дюйма(2) $1
https://www.boltdepot.com/Product-Details.aspx?product=2582

Стопорные шайбы 1/4 дюйма(2) $1
https://www.boltdepot.com/Product-Details.aspx?product=3016

6-32 3/4 дюйма (16) $1

https://www.boltdepot.com/Product-Details.aspx?product=1544

6-32 1 дюйм (2) $1

https://www.boltdepot.com/Product-Details.aspx?product=1545

6-32 1,5 дюйма (4) 1 доллар США

https://www.boltdepot.com/Product-Details.aspx?product=1547
