Гонк-дроид из Звездных войн

Цель состоит в том, чтобы разработать этот дизайн, включив в него звуки, издаваемые дроидами из «Звездных войн», изображенными в популярных фильмах, и заставить его танцевать под музыкальную тему «Имперский марш».

Да пребудет с вами сила!

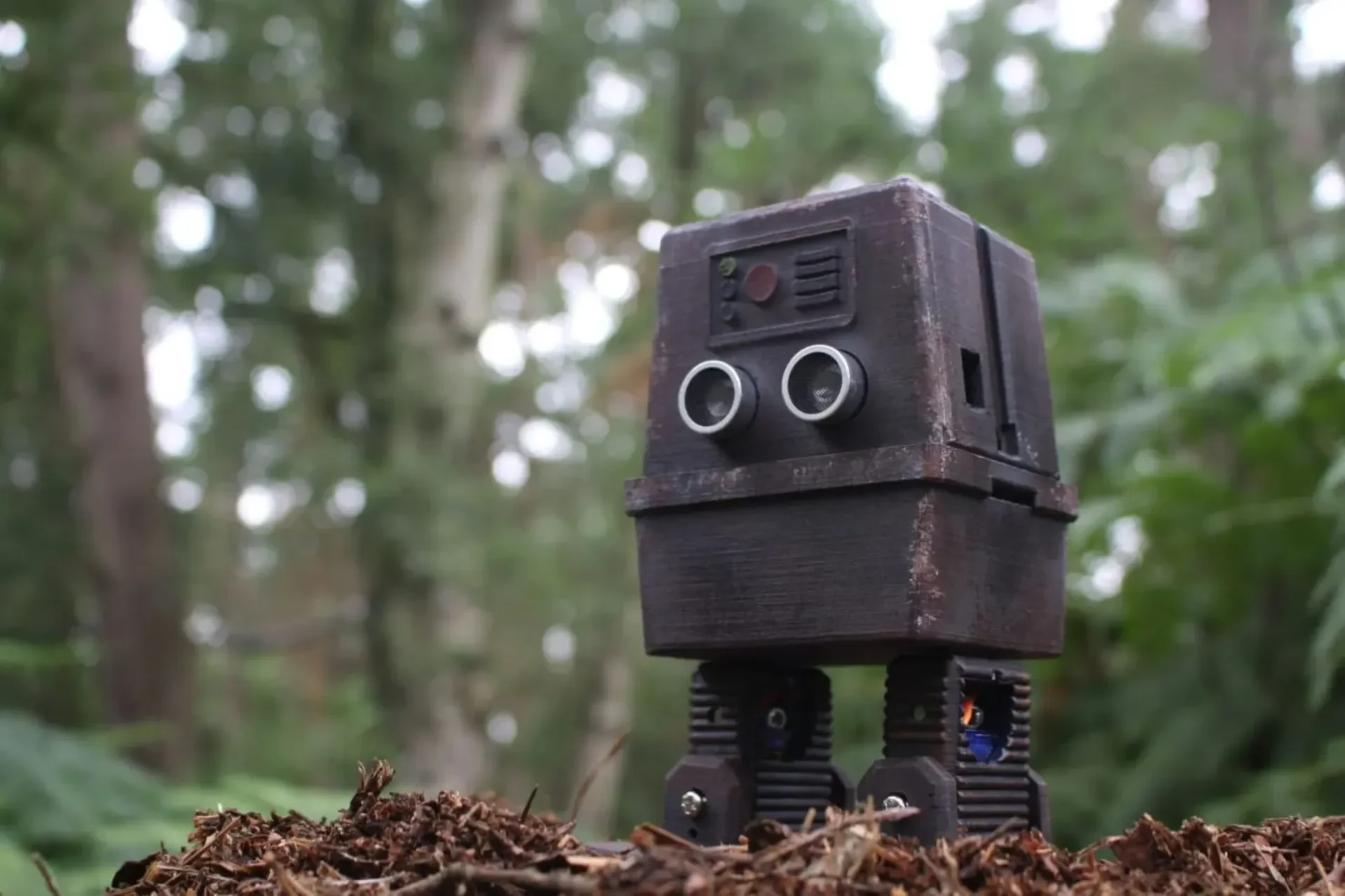

Я изменил оригинальный дизайн Отто, используя Autodesk Fusion360, чтобы он напоминал «Гонк-дроида» из «Звездных войн», чтобы отпраздновать «Восстание Скайуокера».

Цель состоит в том, чтобы разработать этот дизайн, включив в него звуки, издаваемые дроидами из «Звездных войн», изображенными в популярных фильмах, и заставить его танцевать под музыкальную тему «Имперский марш».

Немного о себе...

Я учусь на последнем курсе университета, изучаю историю, но у меня есть страсть к изучению новых технологий и дизайну. Я пытаюсь создать портфолио работ, чтобы получить степень магистра в области продуктового/промышленного дизайна, поэтому я подумал, что подобный конкурс будет очень интересным!

Проект Вдохновение

https://prometheusrising.net/2013/09/28/star-wars-16-scale-gonk-droid-3d-printed/

Для тех, кто не знаком с классическим дроидом «Гонк» из «Звездных войн»… Это маленькие электрогенераторы на ногах, запрограммированные понимать простые команды и чаще появляться на планетах с плохо развитыми электрическими сетями или сопровождать военные экспедиции.

Список деталей
1 х нано ATmega328
1 х наноэкран ввода-вывода
1 кабель USB-A — Mini-USB
1 х ультразвуковой датчик HC-SR04
4 микросервопривода SG90 9 г
1 х пьезо-зуммер
6 проводов Dupont типа «мама/мама»
1 х держатель батареи AA
4 щелочные батарейки АА (должны быть новыми или иметь напряжение 1,5 В каждая)
1 х микропереключатель с самоблокировкой вкл/выкл 8x8 мм
Изготовление

Постпродакшн: Наждачная бумага для сглаживания краев.

САПР, 3D-дизайн

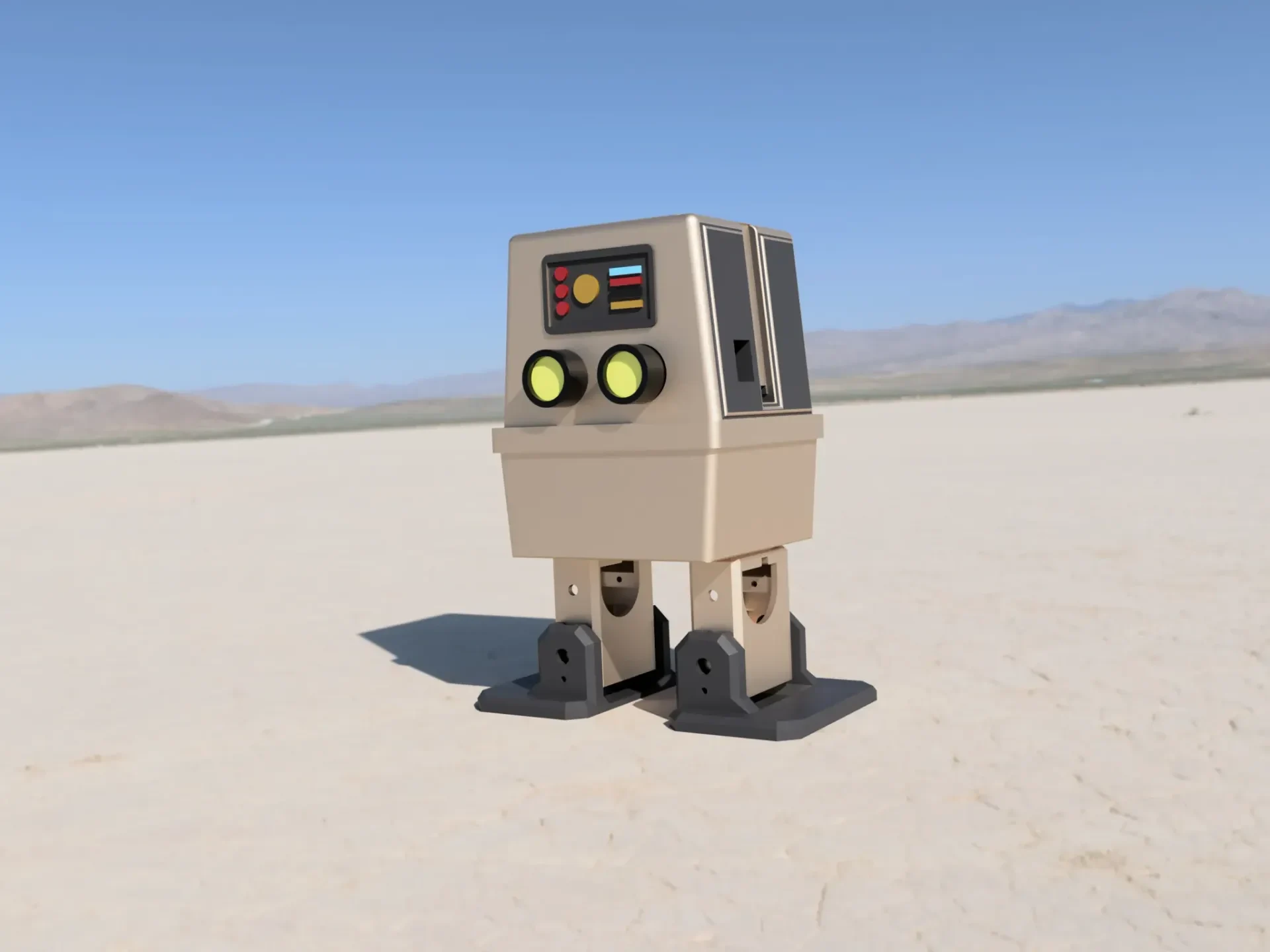

Autodesk Fusion360 использовался для изменения головы и тела оригинального дизайна Отто. Ступни и ножки стандартного дизайна Отто.

Чтобы изменить форму головы, я выдавил исходную форму, чтобы удлинить ее, а затем добавил две стороны, чтобы придать соответствующую форму. Затем я сделал несколько вырезов, чтобы лучше определить форму, а затем использовал инструмент «Смещение», чтобы создать новые формы для уникальной обшивки дроида — тот же метод использовался при создании панели кнопок на передней панели.

Единственной модификацией корпуса было добавление закругленных краев таким же образом, как и в первом случае, а также создание прямоугольной полосы, охватывающей всю модель вверху, для некоторой незначительной детализации.
