Подвес камеры

Простой подвес камеры для замедленной и покадровой съемки, а также для управления движением.

Позволяет точно расположить камеру по двум осям или двигаться по заранее запрограммированной последовательности. Выключатели Home позволяют повторять управление положением даже после отключения питания.

Поддерживаемые камеры (по данным производителей):
Никон Д3400, Д850; Кэнон 70Д, 5ДмкIV

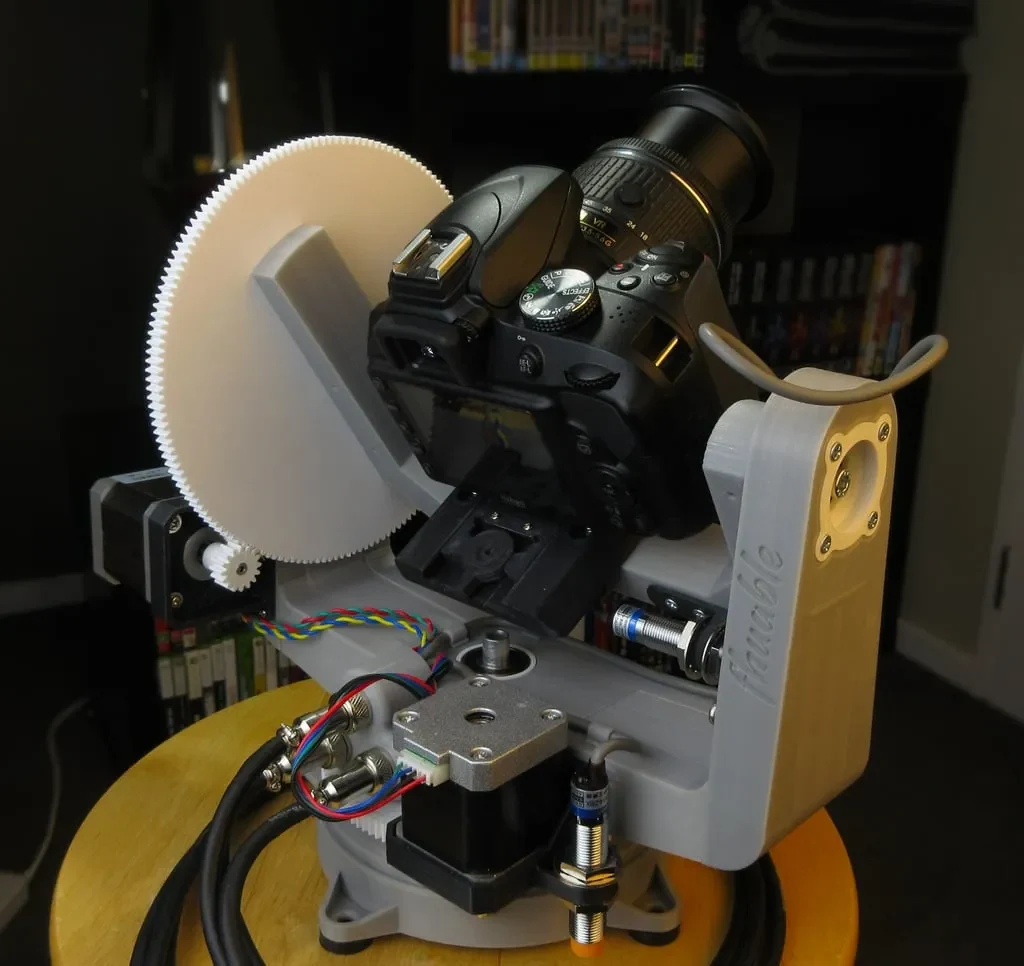

Я управляю своим стабилизатором с помощью Arduino Nano, на котором работает Grbl (бесплатный контроллер с ЧПУ), и Raspery Pi в качестве терминала для отправки на него gcode.

Требуется некоторая сборка.

Требуется дополнительное оборудование

Компоненты управления движением

2 шаговых двигателя Nema 17 (возможно, от старого 3D-принтера)
2 шаговых драйвера
Электроника управления движением (Arduino, старая материнская плата 3D-принтера и т. д.)
2x индуктивных датчика приближения типа M12 (опция, например, LJ12L3-4-Z/BX)
3 панельных разъема Mini XLR (опционально, для аккуратной прокладки кабелей)

Фурнитура и крепеж

4 шарикоподшипника типа 6000 (внутренний диаметр 10 мм, внешний диаметр 26 мм, ширина 8 мм)
Трубка Ø10x85 мм (например, алюминиевая)
2x металлические прямозубые шестерни со ступицами, модуль 1, T16 (дополнительная модернизация, но оно того стоит)
2 винта M5x16 с головкой под торцевой ключ
7 саморезов с потайной головкой № 5 длиной ½ дюйма (3x12 мм)
10 саморезов с потайной головкой № 5 длиной ¼ дюйма (3x6 мм)
11 саморезов, круглая головка, № 5, длина ¼ дюйма (3x6 мм)
4 самореза, круглая головка, № 5, длина ¾ дюйма (3x19 мм, кулачковое крепление)
2 самореза, полукруглая головка, № 3, длина ¼ дюйма (2,5x6 мм)
4 установочных винта M3 (для печатных шестерен и крепления кулачка)
разные шайбы

Распечатать

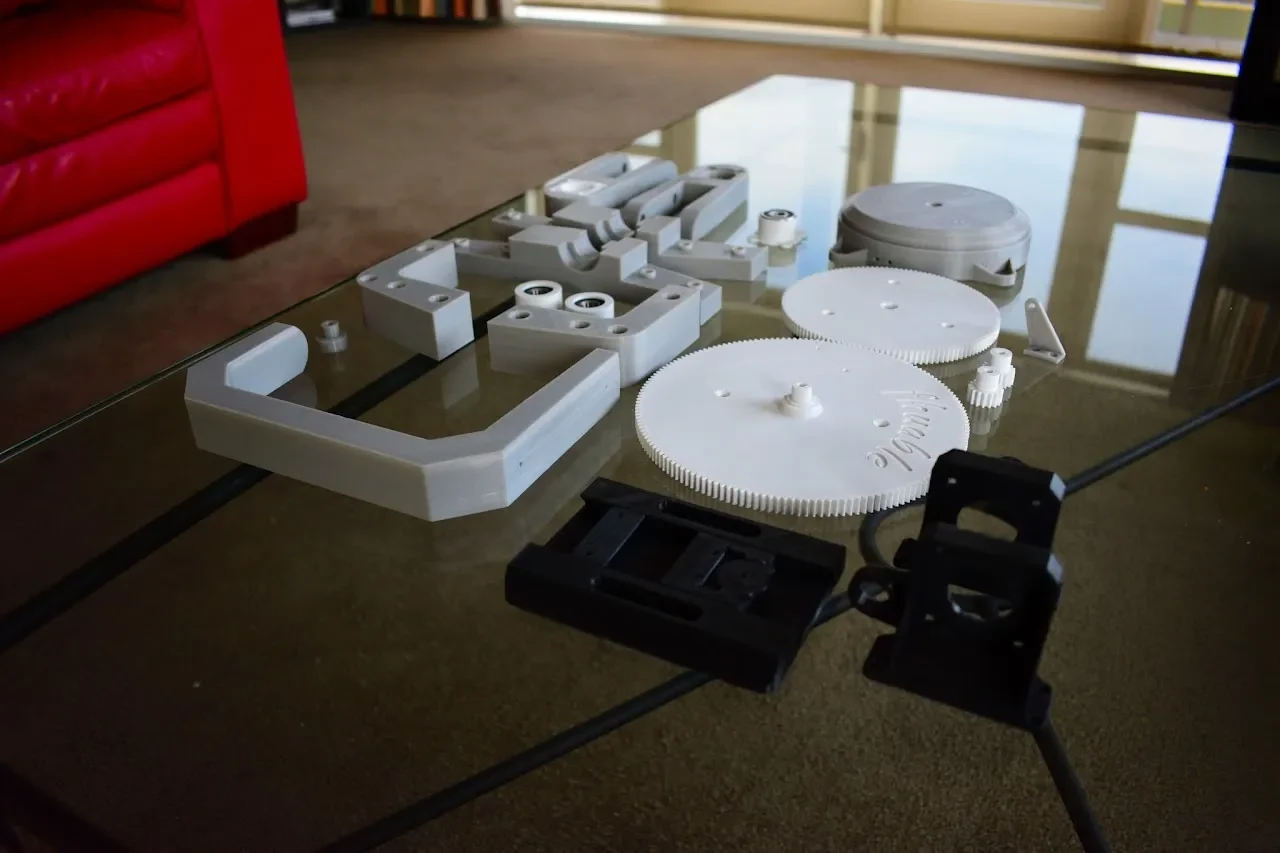

Большинство деталей следует печатать без опор (кроме CableJunction и MotorMountA). Однако для некоторых более кру��ных деталей можно использовать небольшие поля, в зависимости от настроек печати.

Я напечатал большинство структурных деталей с толщиной стенок 2 мм и 1 мм сверху/снизу, чтобы получить желаемую жесткость. Это можно настроить в зависимости от ваших требований и приложения.

Сборка

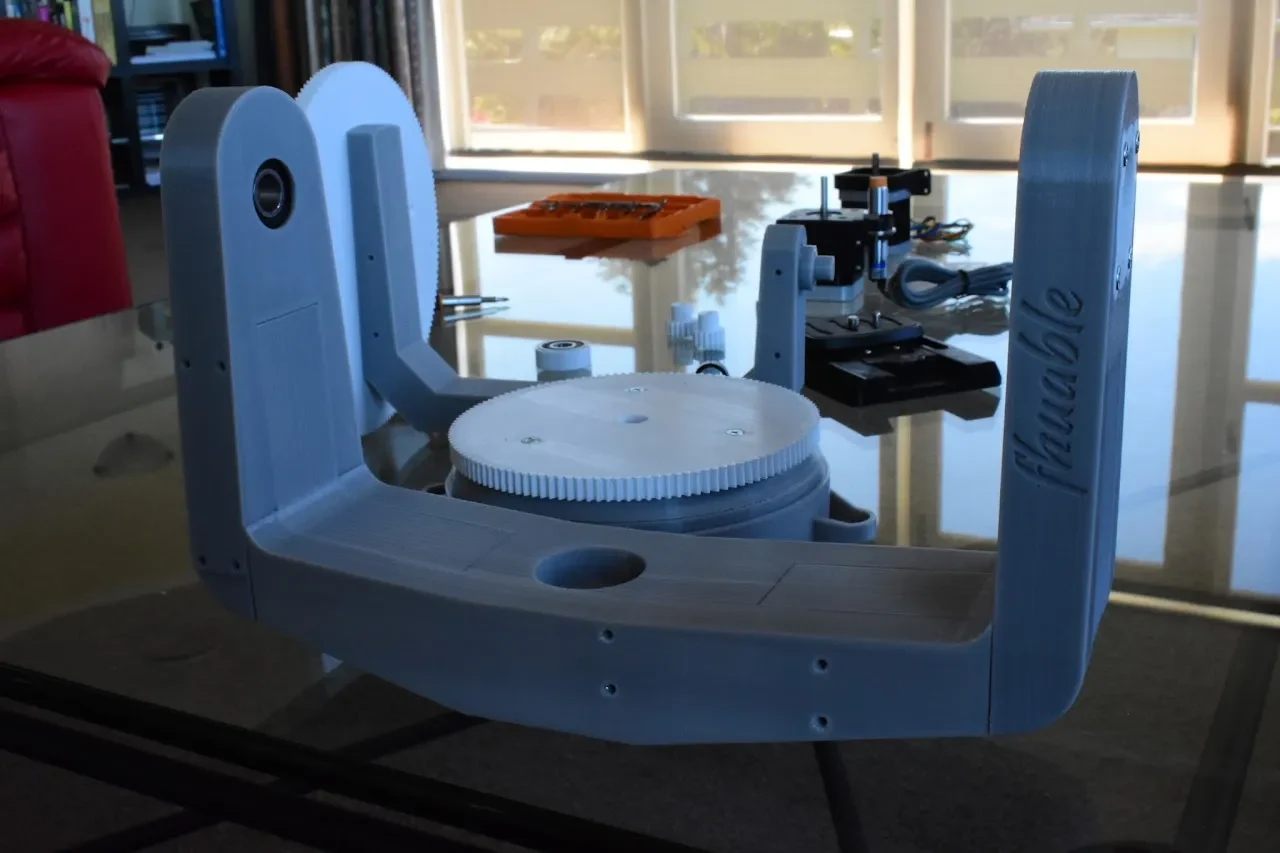

Используйте хорошую эпоксидную смолу, чтобы соединить детали, которые напечатаны в несколько частей. (Совет: оставьте один или оба рычага неприклеенными, чтобы облегчить сборку)

Маленькие печатные шестерни (SpurGearM1x16) работают, но недолго, по крайней мере, не в PLA, силы на них довольно велики. Они помогут вам в работе, но их металлические версии можно купить по очень низкой цене в Китае / на Ebay (поищите шестерни M1T16).
Через некоторое время я отключил свой, и с тех пор он работает очень хорошо.

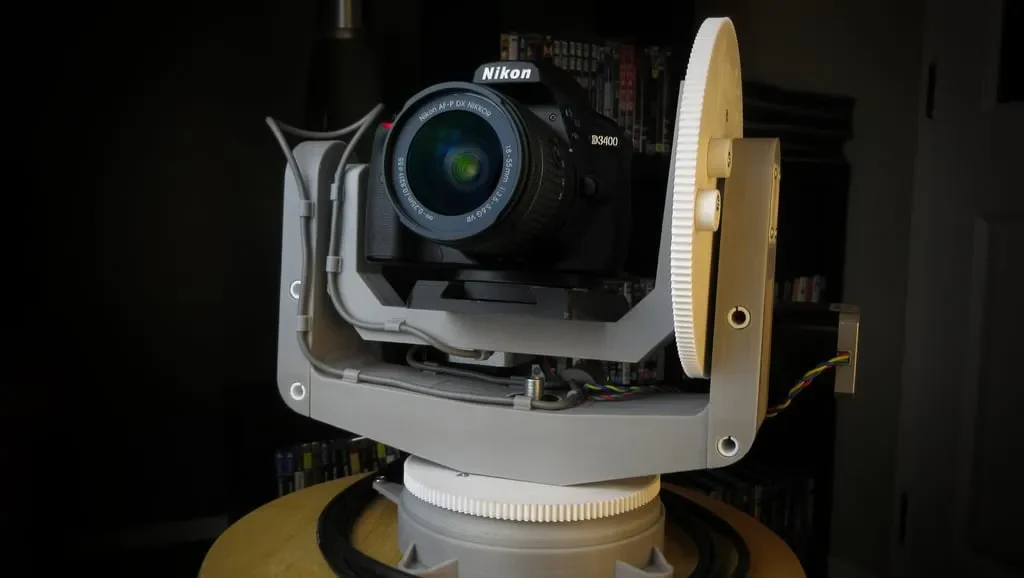

Первон��чально он был разработан для моего D3400 с торчащими кабелями. У меня нет полнокадровой камеры, поэтому я не уверен, какие другие модели на нее подойдут. Сообщите мне, подходит ли ваша камера и какая она модель.

Наслаждайтесь! И дайте нам знать обо всем крутом, что вы с ним сделаете.
