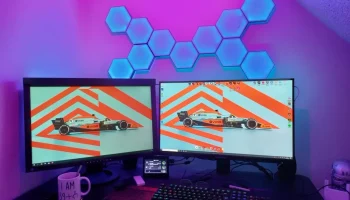

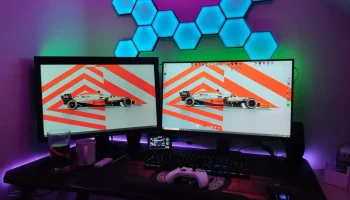

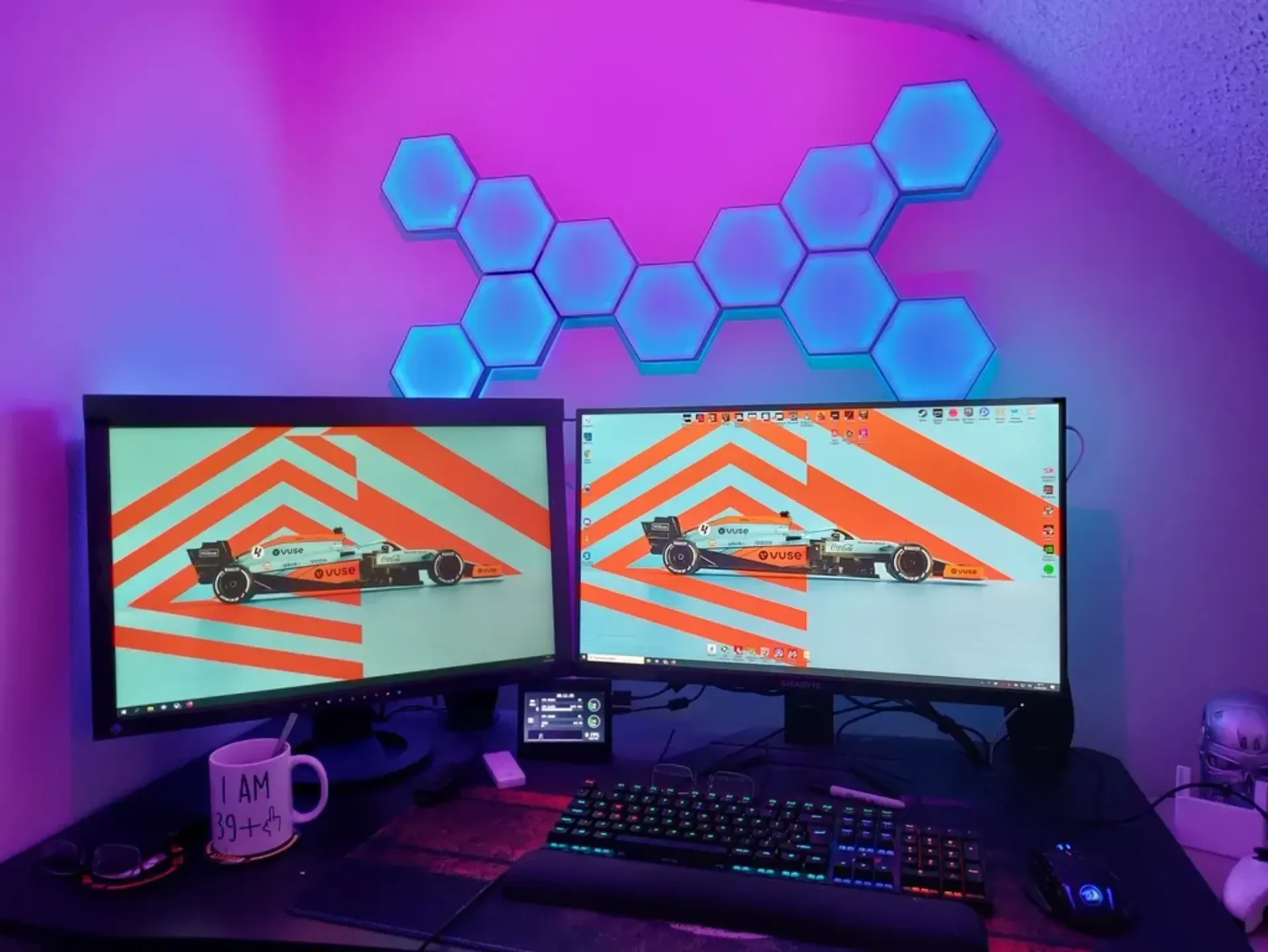

Светодиодные шестиугольные панели............

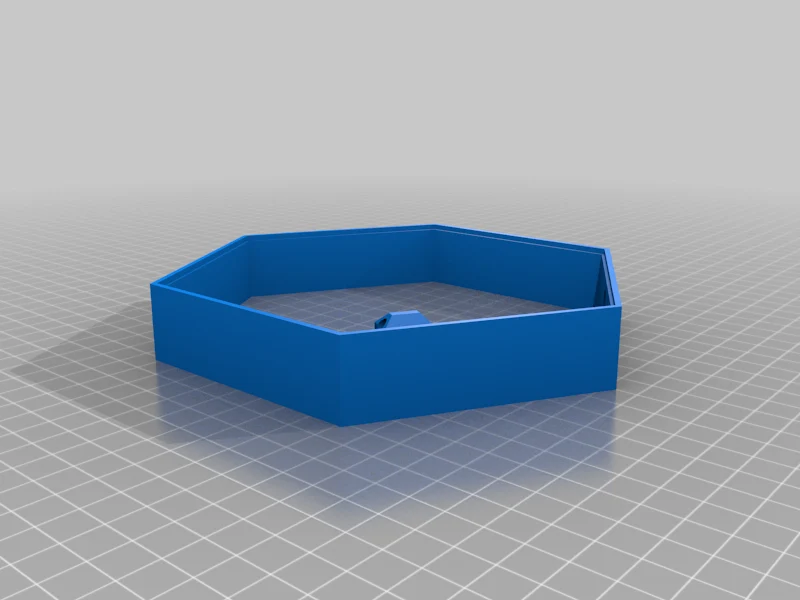

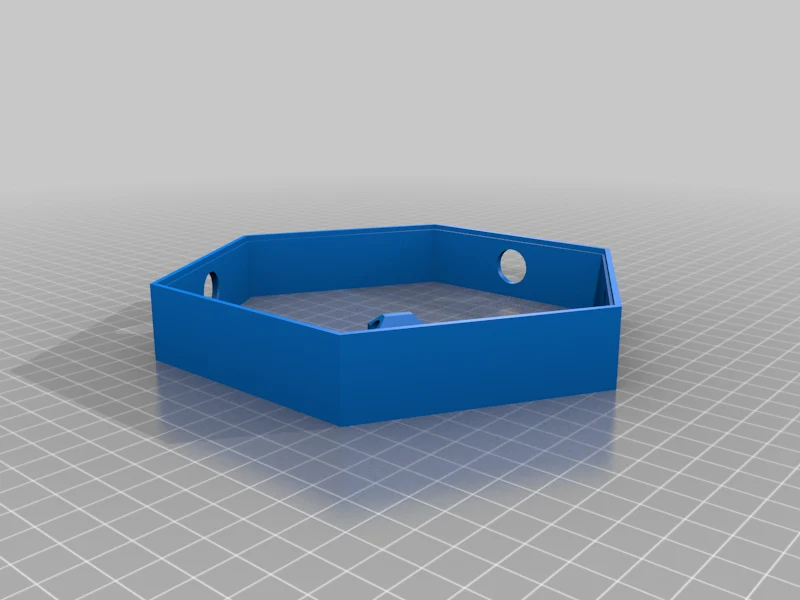

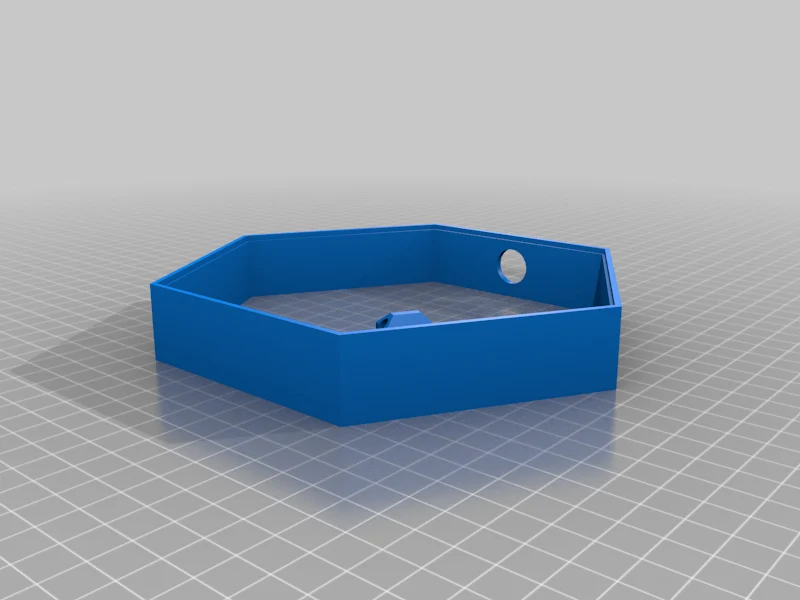

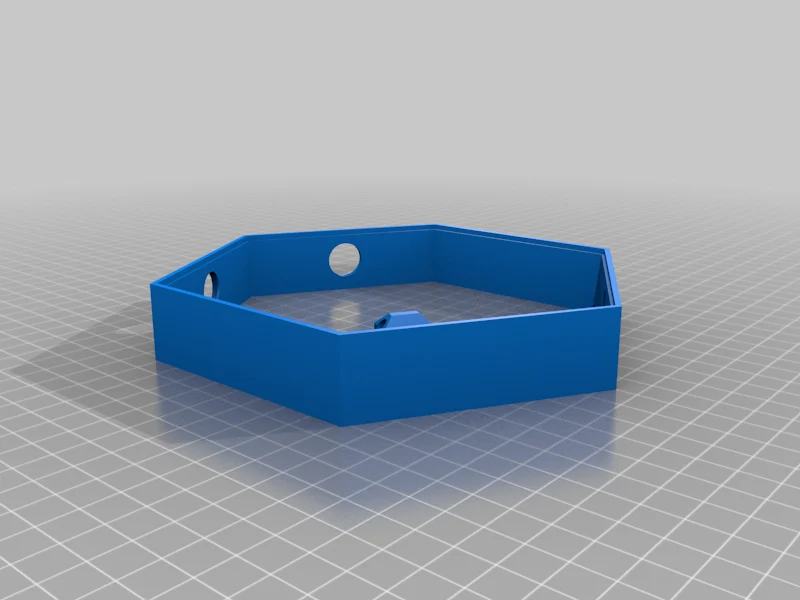

Я взял дизайн BigJim36 и модифицировал его под свои нужды. Я добавил вкладку, которая не только добавляет отверстие для винта для аккуратного монтажа, но и дает возможность связать провода с дорогой. Я также переместил отверстия туда, где они мне нужны.

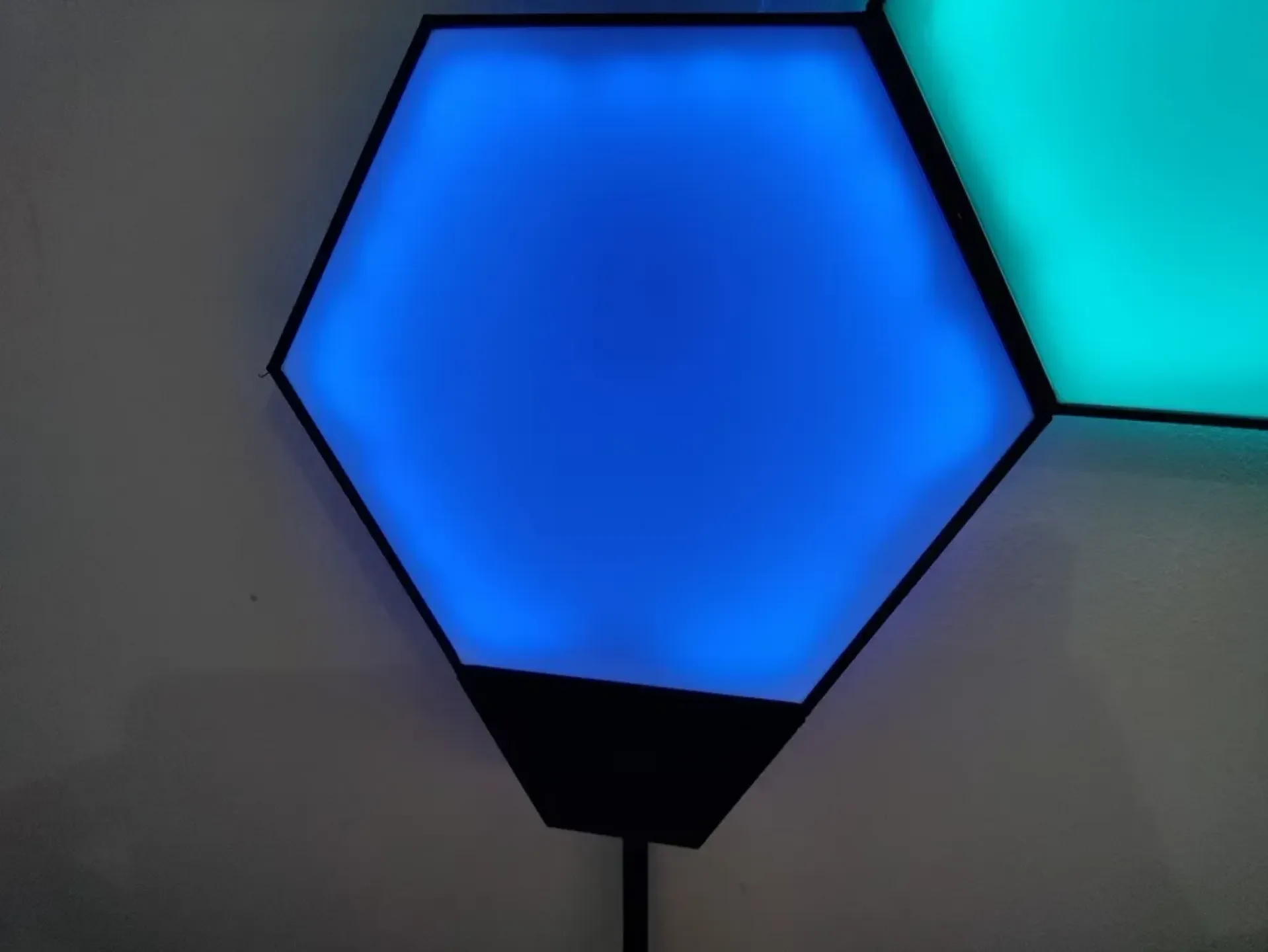

Я добавил новую деталь для установки Wemos D1 Mini, который я использовал в качестве контроллера. Фрикцион Wemos подходит внутри.

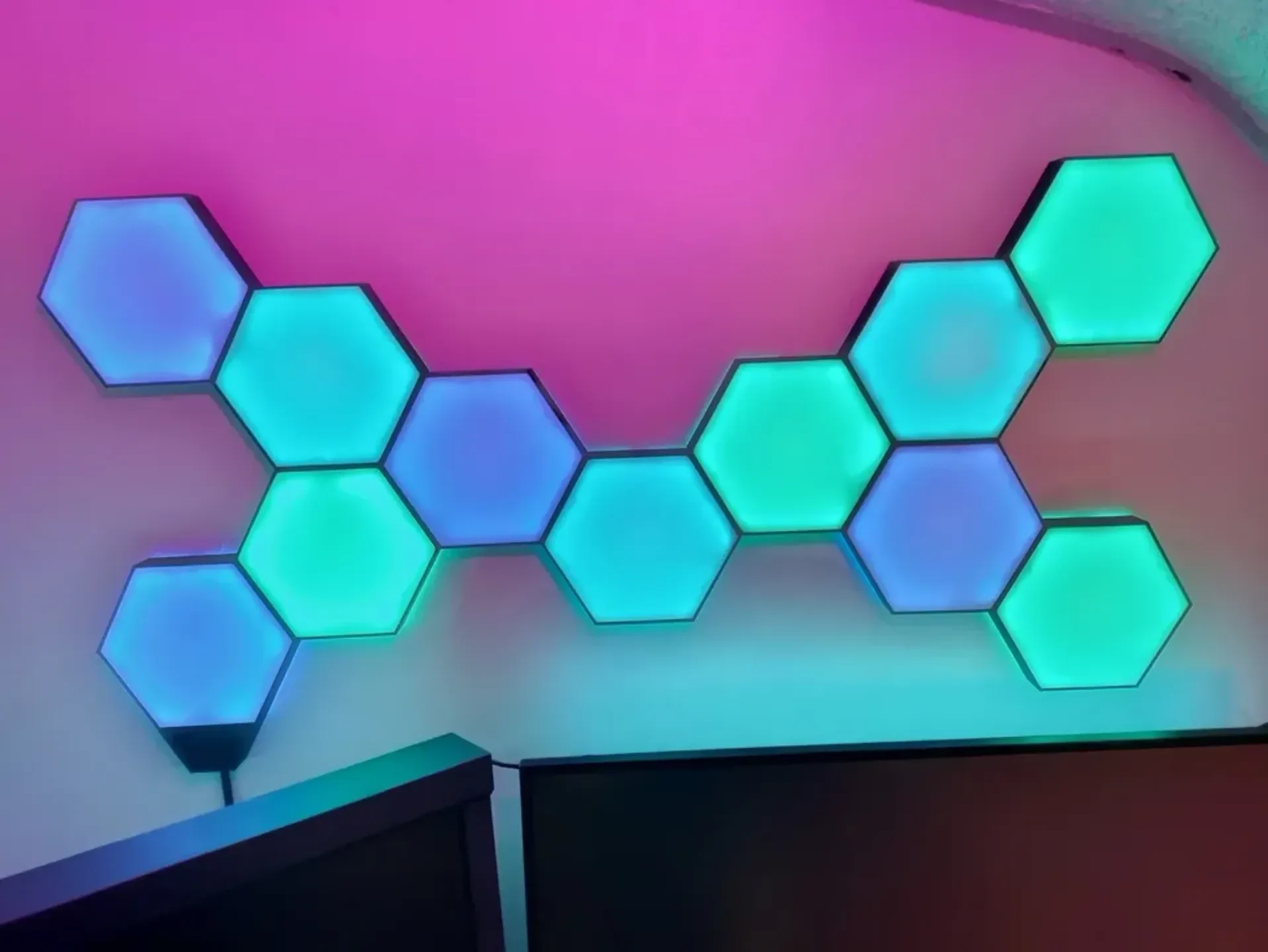

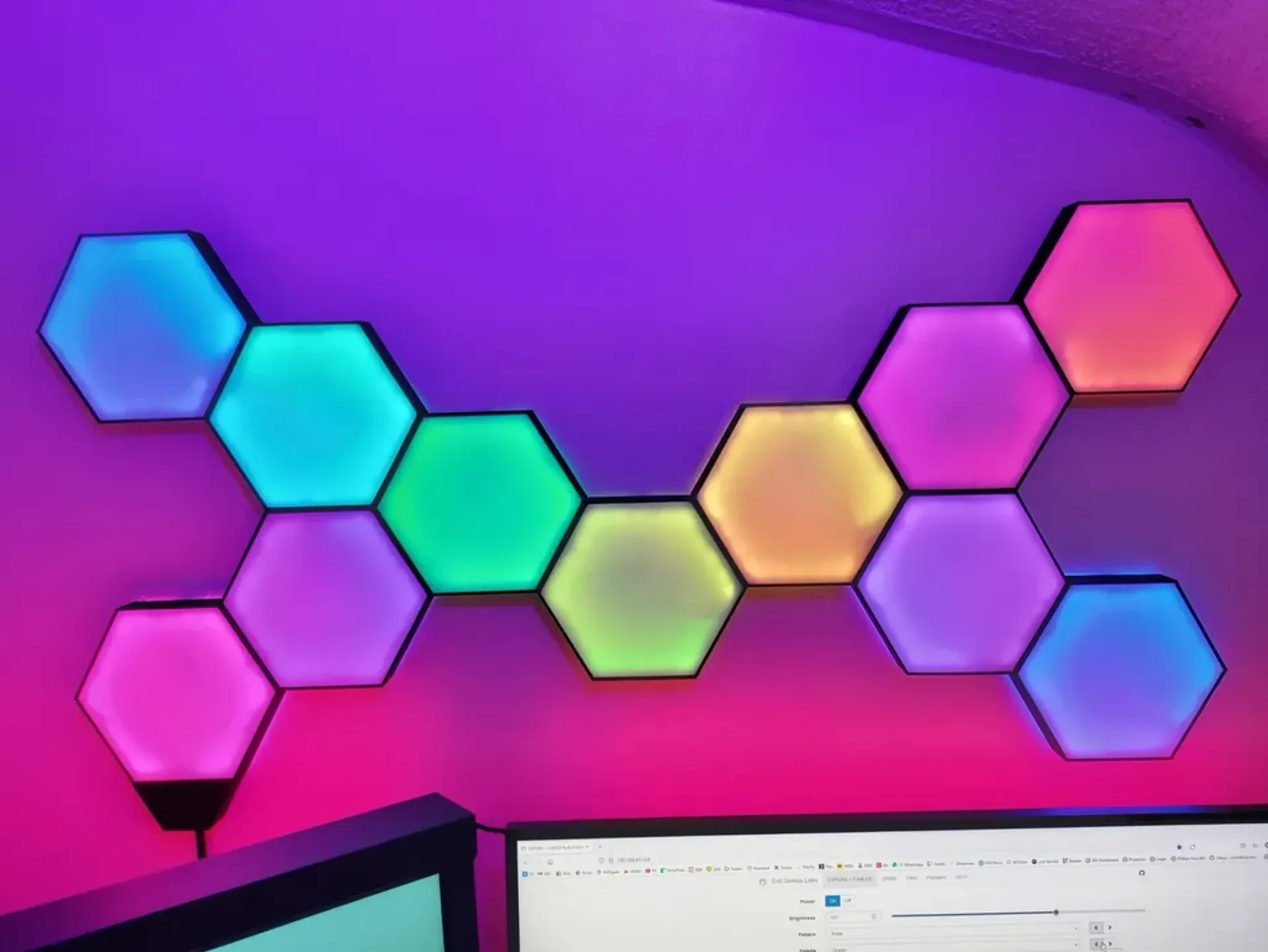

Я использо��ал 27 светодиодов на панель (60 светодиодов на метр), возможно, вы можете разместить 28 светодиодов на каждой панели, но мне нужно было 11 панелей. На 5-метровой полосе осталось 3 светодиода.

Используем блок питания 5 В, 20 А, обложку для которого я создал здесь: https://www.thingiverse.com/thing:4945757

Код, который я использовал, был отсюда: https://github.com/NimmLor/esp8266-nanoleaf-webserver.

Они очень полезны при подключении: https://www.amazon.co.uk/SRunDe-Connector-Controller-Adapter-WS2812B/dp/B08TLZBCLC/

Используемые светодиоды: https://www.ebay.co.uk/itm/124295445848

Используемый источник питания: https://www.ebay.co.uk/itm/384284198672

Ардуино: https://www.aliexpress.com/item/32787418018.html?spm=a2g0o.productlist.0.0.7bb77acb9NfFmk&alg o_pvid=0260fe1c-12da-4f39-a462-eb1adf2aa723&algo_exp_id=0260fe1c-12da-4f39-a462-eb1adf2aa723-3

Используемый PLA: Sunlu Black PLA+ и White PLA+.

Категория: Электроника
