Крепление для планшета Creality Ender 3
Это простое крепление для планшета Creality Ender 3, а также Creality Ender 3 Pro.

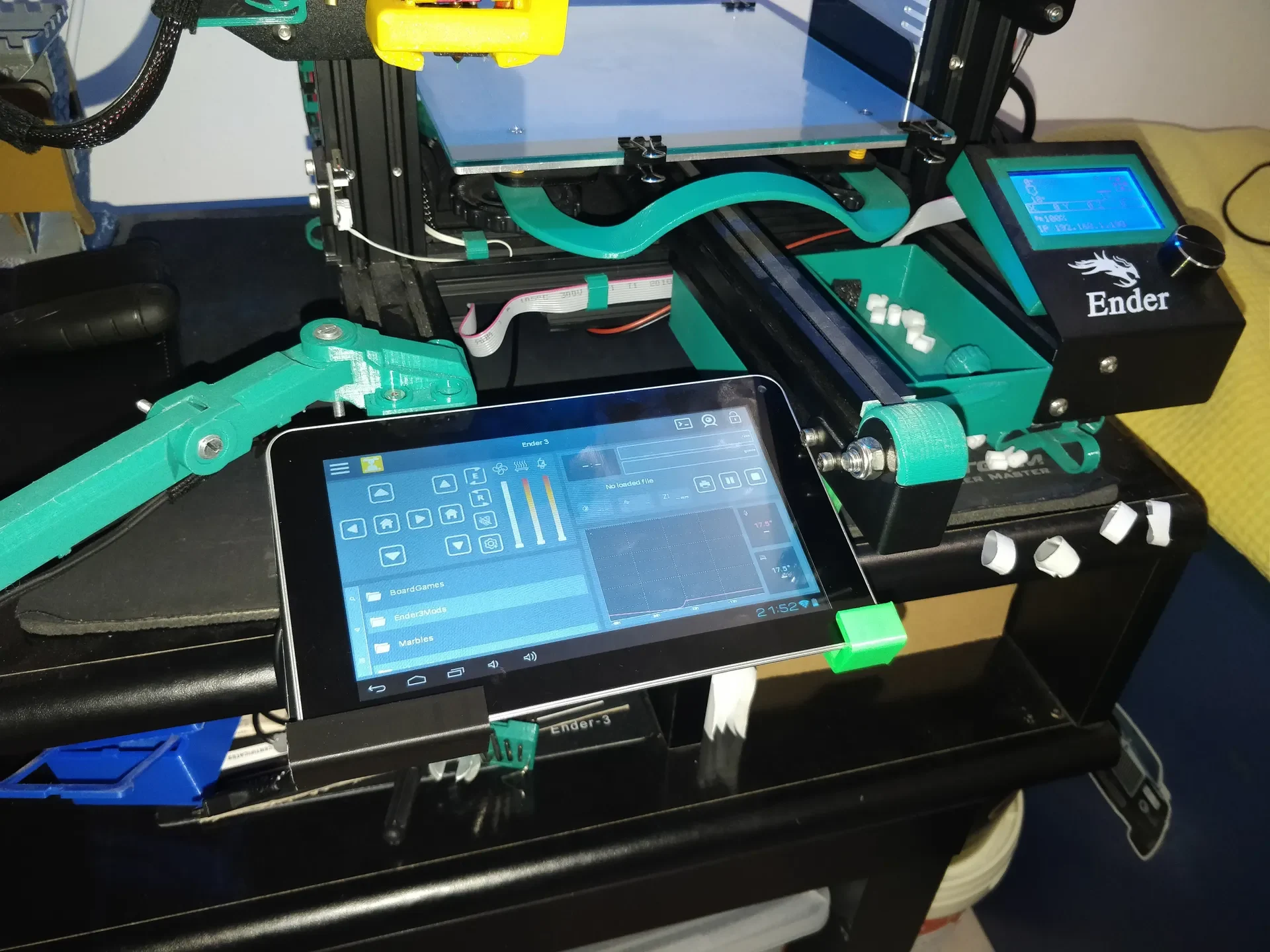

У меня есть Raspberry Pi внутри моего Ender 3 с OctoPi, и у меня валялся этот старый планшет, поэтому я решил подключить его к 3D-принтеру с Printoid, чтобы управлять OctoPrint без необходимости включать компьютер. Этот планшет довольно старый и медленный, и в будущем я собираюсь его заменить, поэтому я сделал его модульным, чтобы он мог вместить практически любой планшет, смартфон, а также дисплей HDMI, который можно подключить к самому Raspberry Pi. Я считаю, что это хорошее дополнение к принтеру, так еще и выглядеть он будет более «умно». А поскольку это Android, на него также можно установить несколько игр, чтобы можно было играть, пока принтер печатает! Боковины у деталей не приделывал, так что если ваш планшет выше моего, он без проблем поместится. Если вы видите, что он задвигается (я знаю, что PLA скользкий), вы можете проклеить между планшетом и деталью немного двустороннего скотча, как это сделал я, чтобы он не упал.
Модель создана для того, чтобы на нее можно было положить планшет и смартфон любого размера, просто она должна быть не менее 12 см в высоту, чтобы не упасть, и 13 см в ширину, чтобы ручка рабочей пластины не повредила ее, и 11 мм толщиной, чтобы поместиться внутри детали.

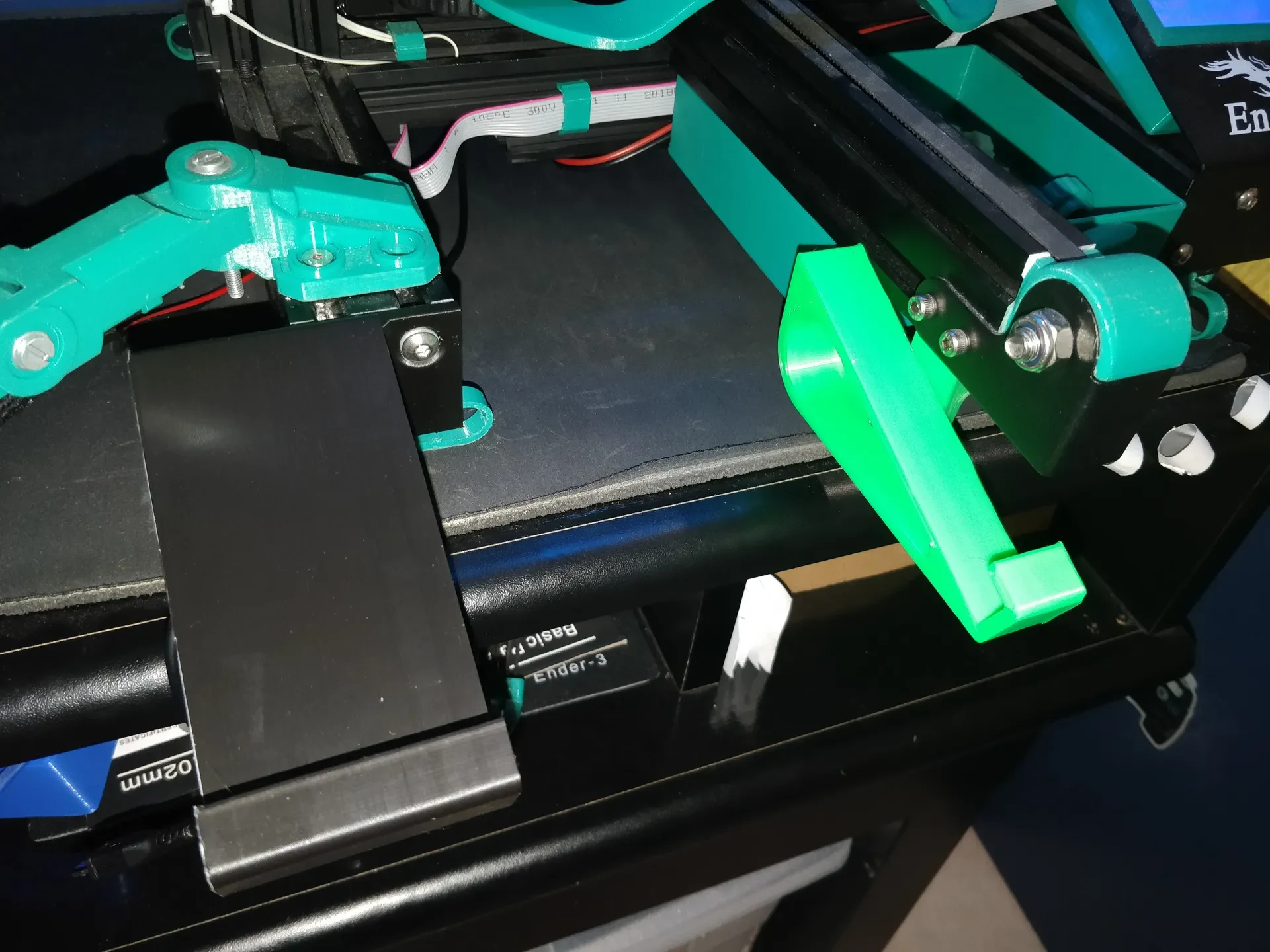

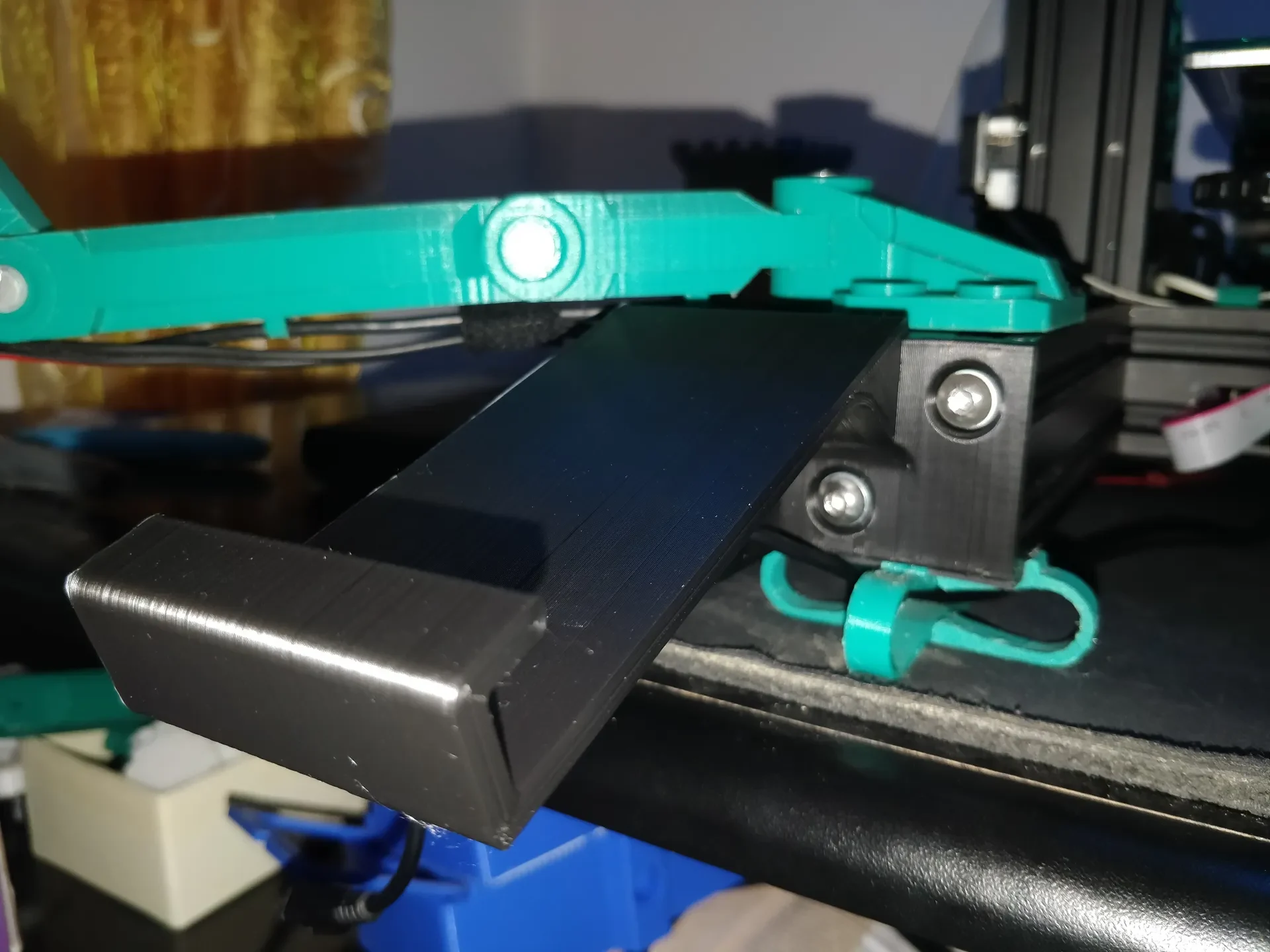

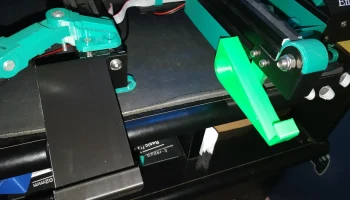

Левая сторона (черная деталь на фотографии) крепится к левому нижнему алюминиевому профилю 4040 (возможно, вам придется прорезать отверстия для винтов, я забыл, что на них не был�� резьбы, когда закончил печатать, но небольшой винт М4 и много терпения сделают всю работу). На моем принтере у меня больше нет платы, но вы можете без проблем установить ее поверх металлического корпуса платы, вам просто нужно проверить, есть ли в металлическом корпусе нужные отверстия (у меня его больше нет, поэтому я его не вижу). У него простое крепление: вам просто нужно использовать стандартные винты и вкрутить их в 4040.

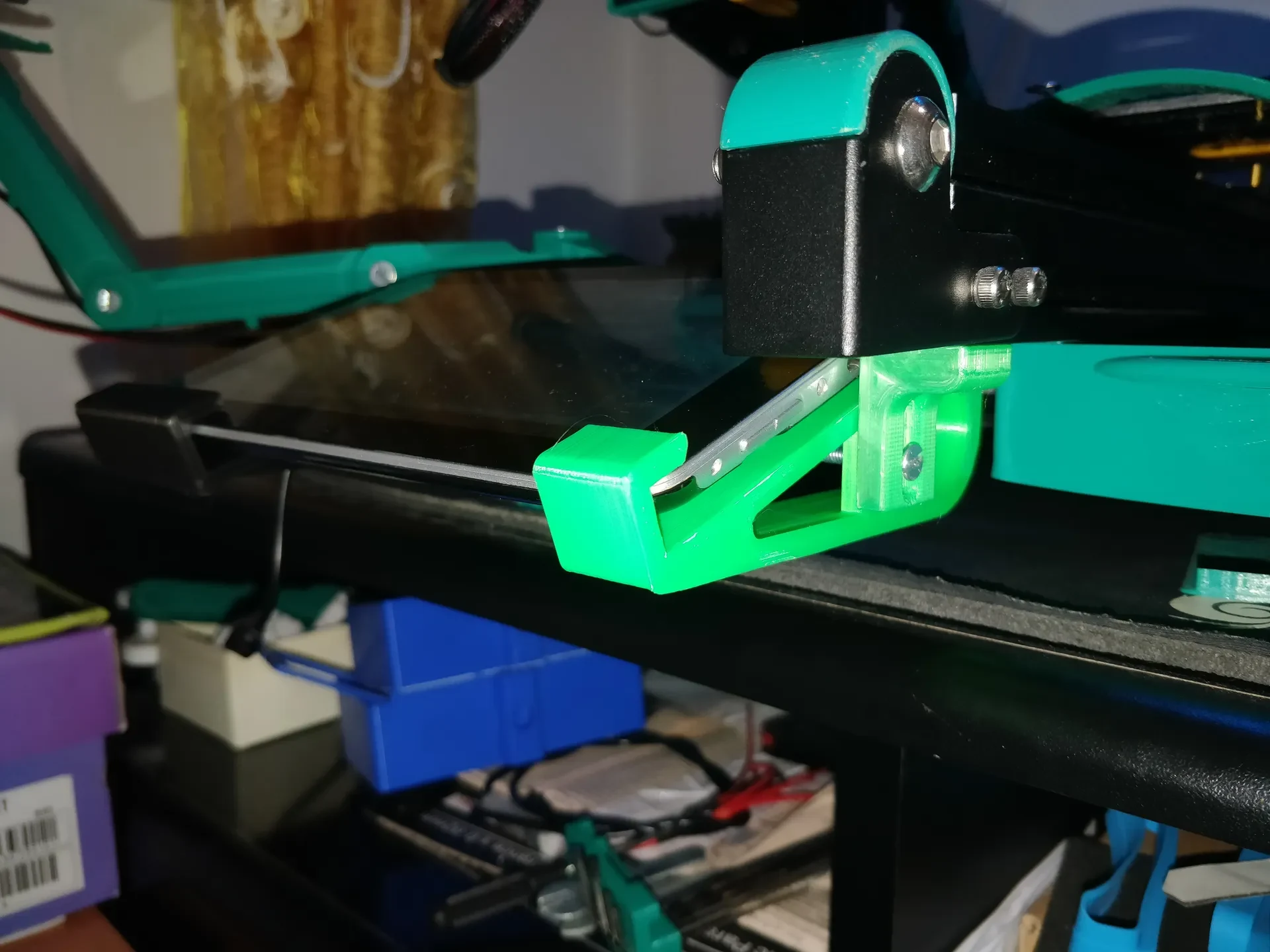

Правая сторона (зеленая деталь на фото) немного модульная и регулируется. Он использует профиль 2040 на Ender 3 или 4040 на Ender 3 Pro, где ось Y скользит для облегчения установки. Он состоит из двух частей:
крепление профиля (называемое AggancioBinario.stl) вставляется в профиль через небольшой зазор, который есть перед принтером под ремнем оси Y перед принтером, и оно очень прочно удерживается в пазе. Он имеет «скользящее отверстие», в которое можно вставить винт M4, чтобы регулировать высоту и угол наклона другой детали;
правое боковое крепление, на котором будет сидеть планшет, имеет отверстие для гайки М4 (она плотно прилегает, возможно, придется приложить небольшое усилие, чтобы вставить ее). Вы можете использовать эту гайку и винт на другой детали, чтобы отрегулировать эту деталь так, чтобы планшет идеально на ней сидел. Вы можете увидеть это на одной из фотографий.
Возможно, в будущем я сделаю левую сторону также модульной, как и правую, чтобы вы могли настроить планшет так, как вам нравится. Но на данный момент у меня закончилась нить, поэтому я не могу ее распечатать, чтобы попробовать перед загрузкой.
Дайте мне знать, если оно вам понравится, если вы распечатаете его самостоятельно (возможно, загрузите
фото, буду очень признателен!), а также рассмотрите возможность проверки других
вещи, которые я делаю в своем профиле. Я все еще учусь моделировать вещи, но
У меня много идей, и я скоро их выложу!
Если вы тоже хотите дать мне чаевые, я буду очень признателен, и
Я подумаю о продолжении создания этого материала, потому что я буду знать это
кому-то нравится мой дизайн!
Распечатать инструкции
Категория: Аксессуары для 3D-принтеров Настройки печати
Бренд принтера: Creality
Принтер: Эндер 3
Рафты: не имеет значения
Поддерживает: Нет
Разрешение: .28
Заполнение: 10-15%
Нить: Geeetech PLA, черный и зеленый
