Светодиодная матрица (16x16) в фоторамке Ikea SANNAHED, п...

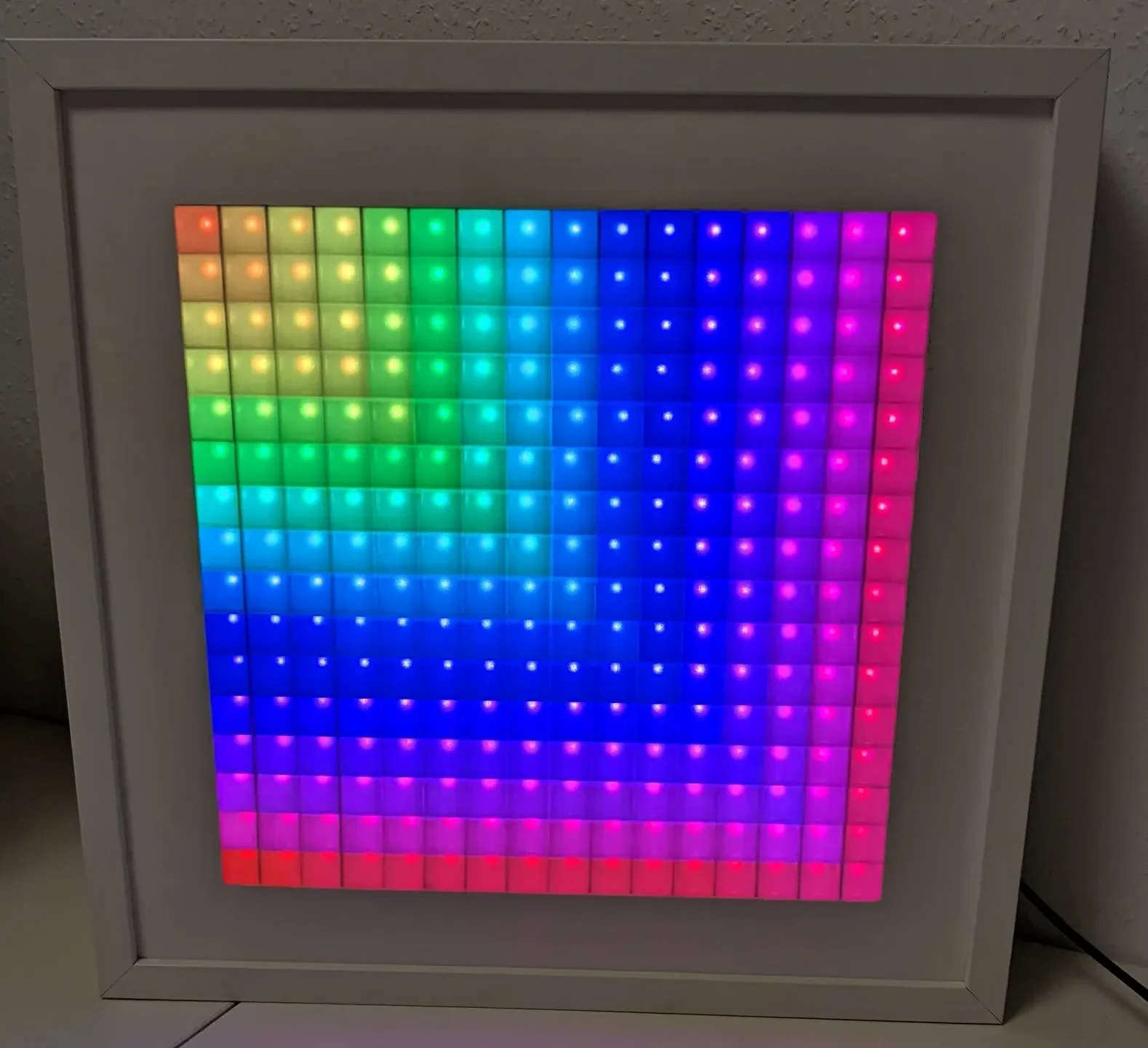

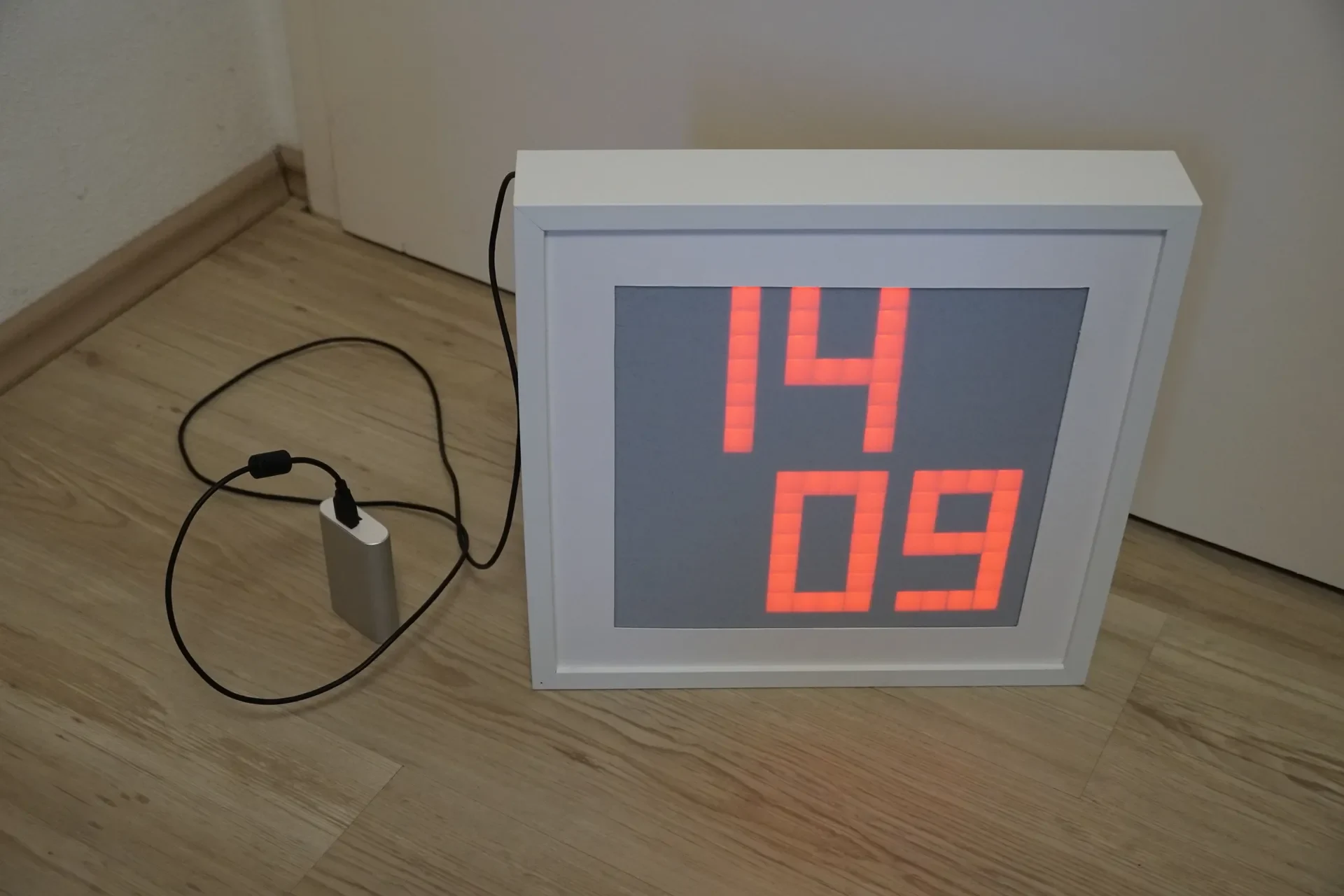

Сетка использована от оригинального создателя идеи. В качестве основы использована фоторамка IKEA Sannahed (35x35 см) для интеграции светодиодов. Я использую его как ночник в спальне, чтобы показывать текущее время. С модулем Wi-Fi и светодиодной сеткой 16x16, которая может отображать все, ограничением являются ваши навыки программирования ;-)

Как собрать:

Светодиоды необходимо разместить на задней панели, вырезанной по размерам рамы (35х35). Чтобы облегчить выравнивание, нарисуйте крест посередине и держите шаблон справа и слева за среднюю линию.

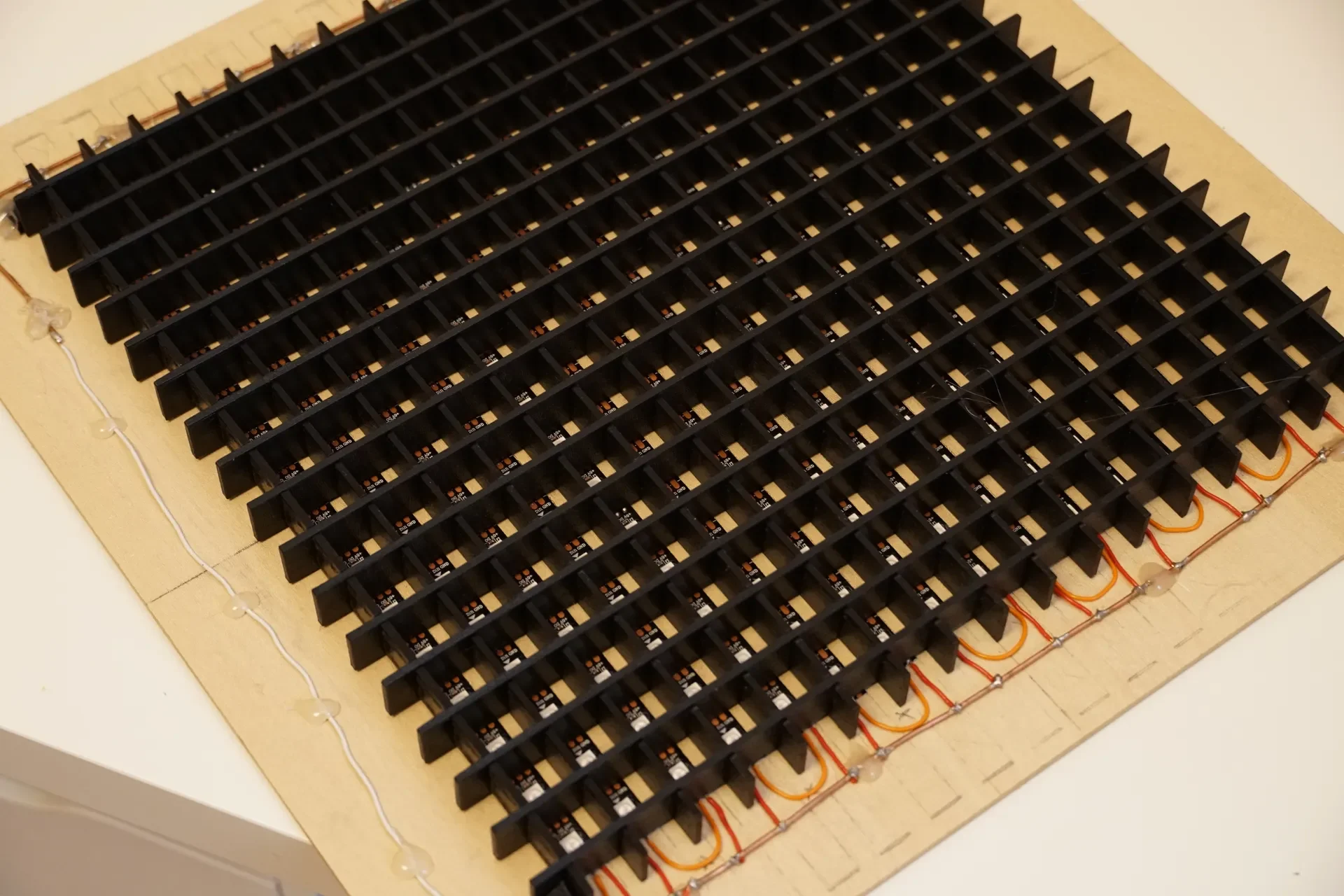

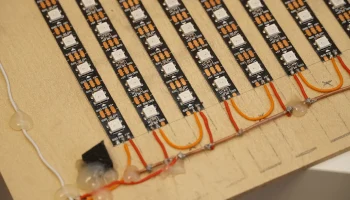

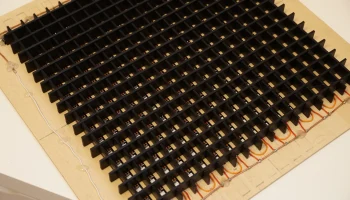

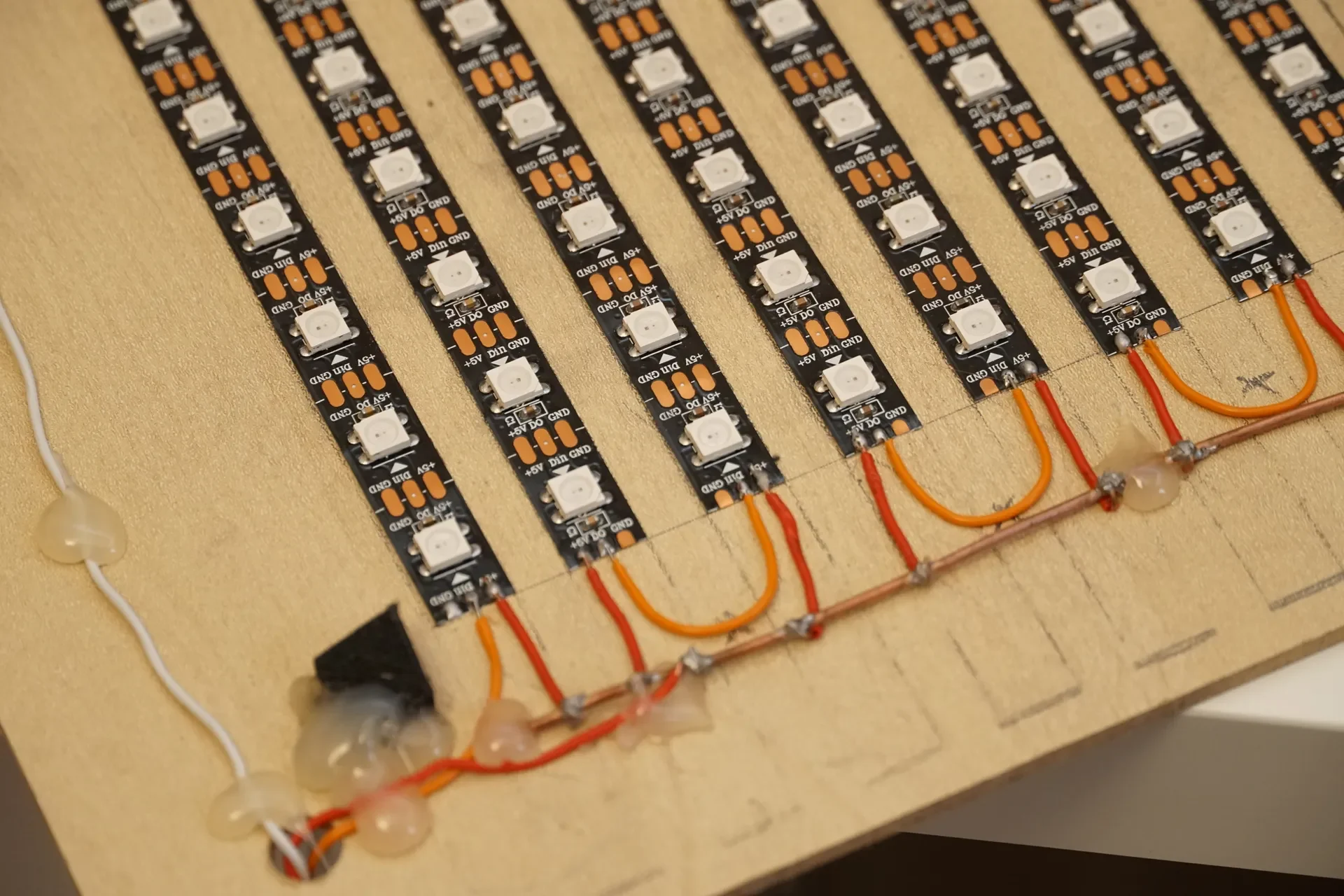

После того, как светодиоды размещены и сетка напечатана, используйте держатели EdgeHolders и горячий клей, чтобы все зафиксировать. Снимите печатную сетку и припаяйте 5В, GND и линию связи.

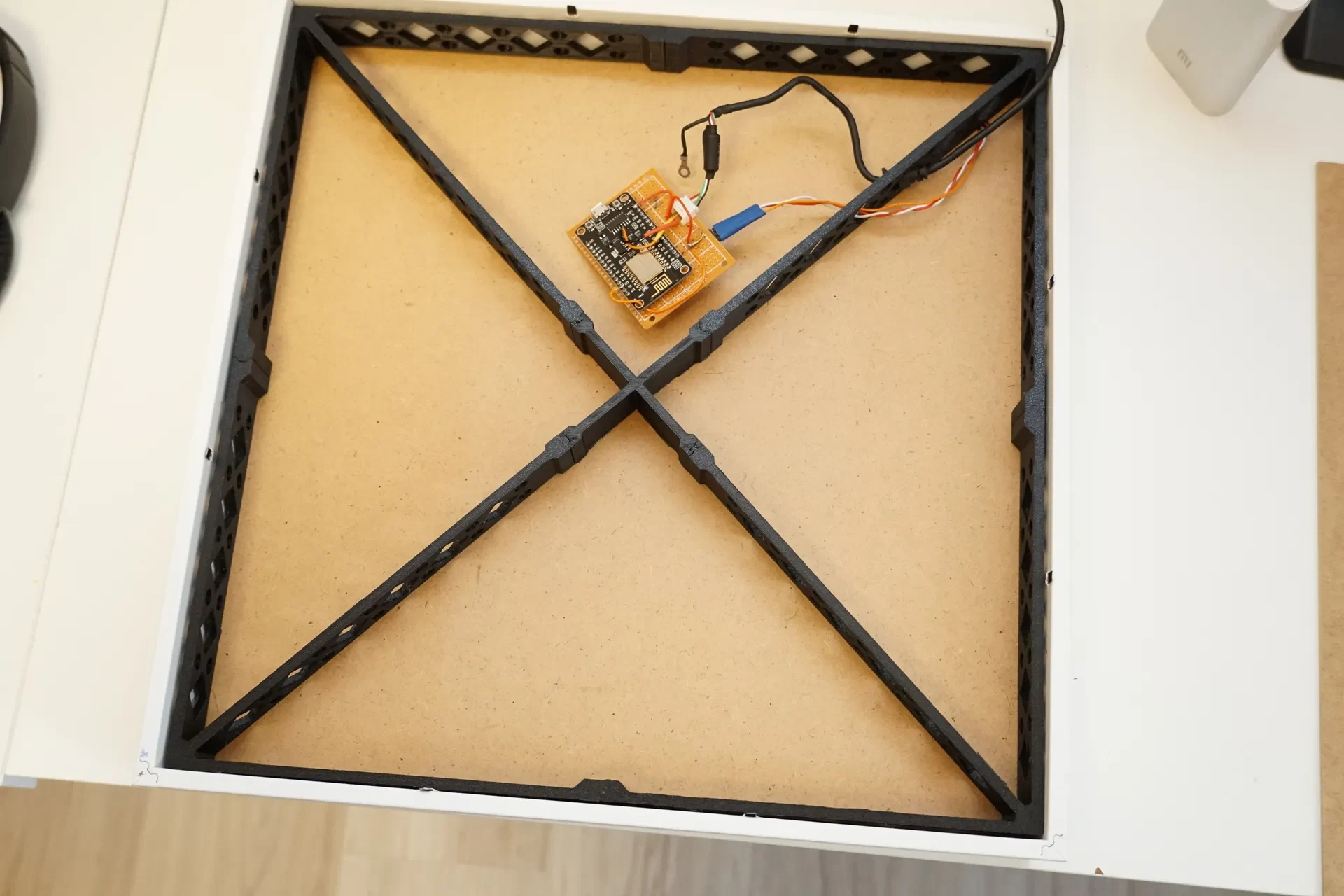

Поместите его за стеклом в рамке, используйте 5 прокладок за све��одиодной пластиной и, наконец, возьмите заднюю панель рамы IKEA.
… Программное обеспечение, аппаратное обеспечение, проводка будут следовать, если вам интересно.

Аппаратное обеспечение:

Плата ESP8266 (в настоящее время используется Wi-Fi)
5 метров WS2812b (5 В) 60 светодиодов/м IP30
Рамка для фотографий ИКЕА Саннахед (35х35см)
Провода для подключения светодиодов
Кабель USB-A для подключения к встроенному контроллеру и подачи питания через USB.

Чтобы распечатать:

Детали для сетки согласно оригинальному сообщению
Краевой держатель для фиксации сетки поверх светодиодов.

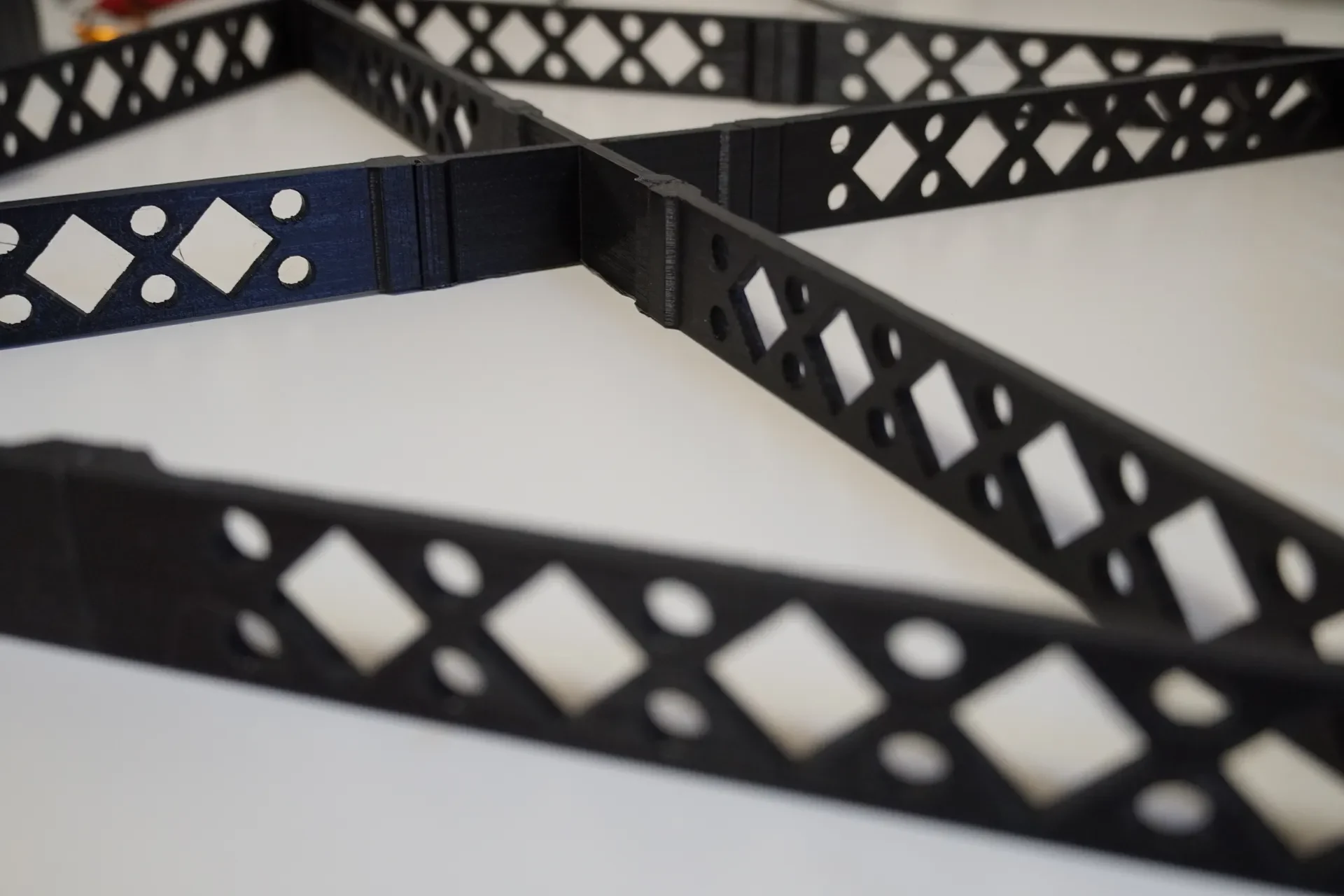

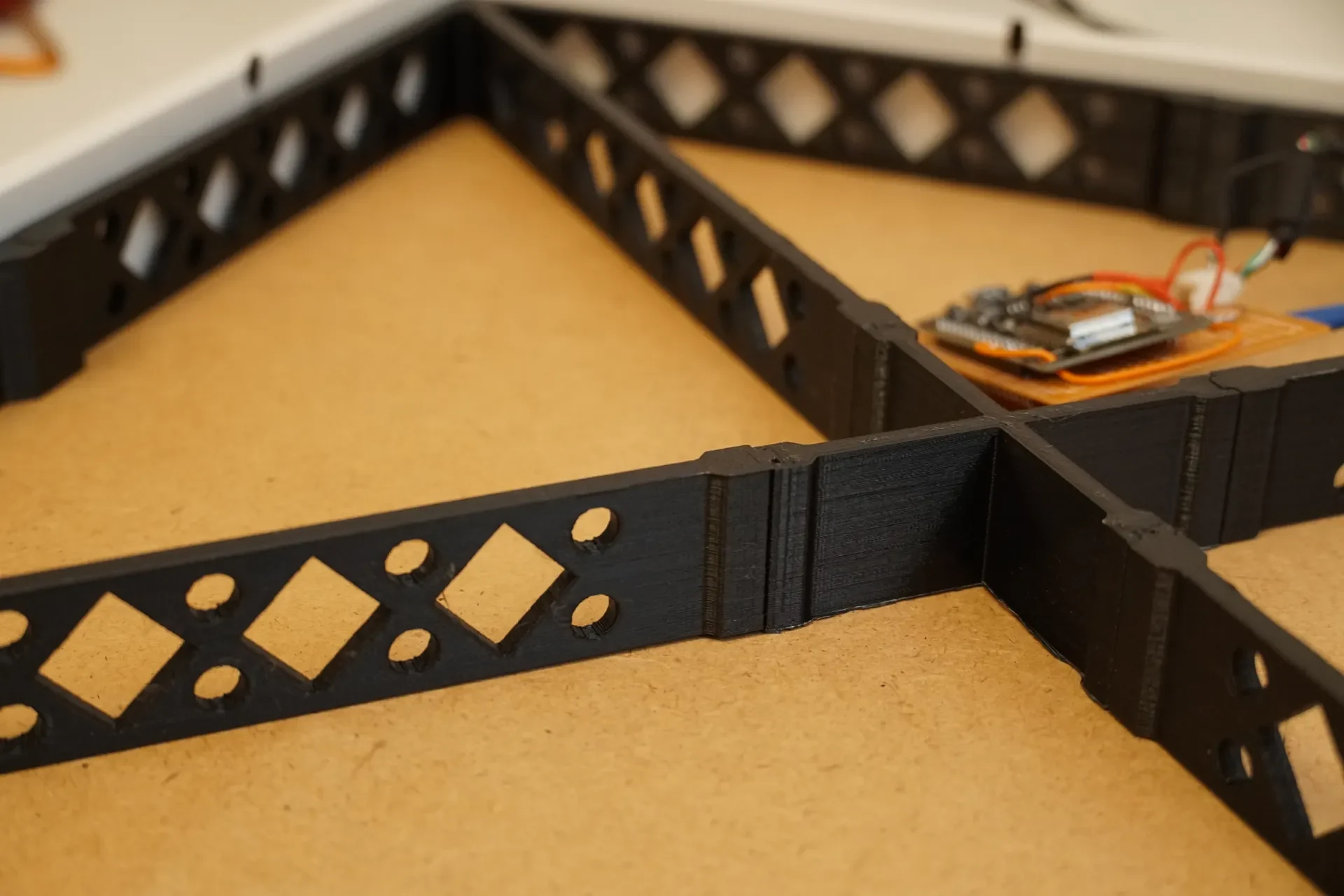

Проставка:
4 х SpacerOuterPart
1 х SpacerInnerPart
1 x TemplateLEDspace для выравнивания светодиодных лент
