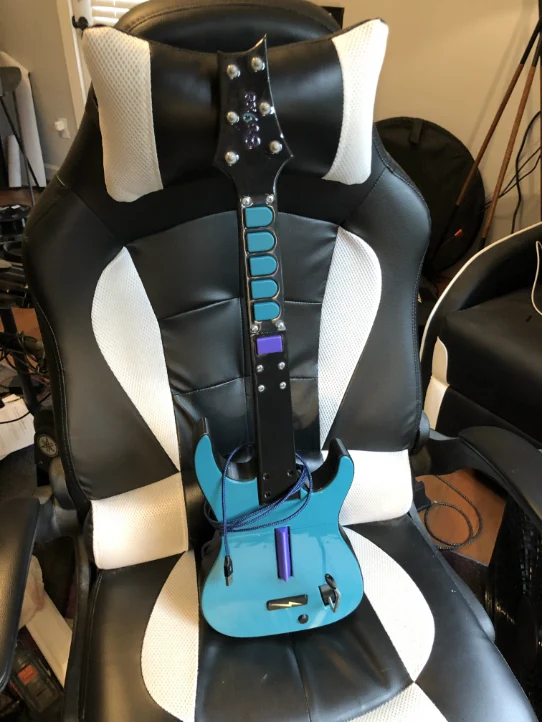

Шестиладовая гитара для Clone Hero

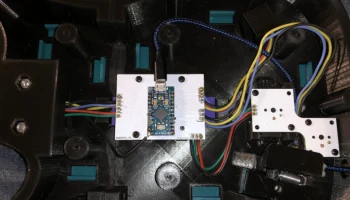

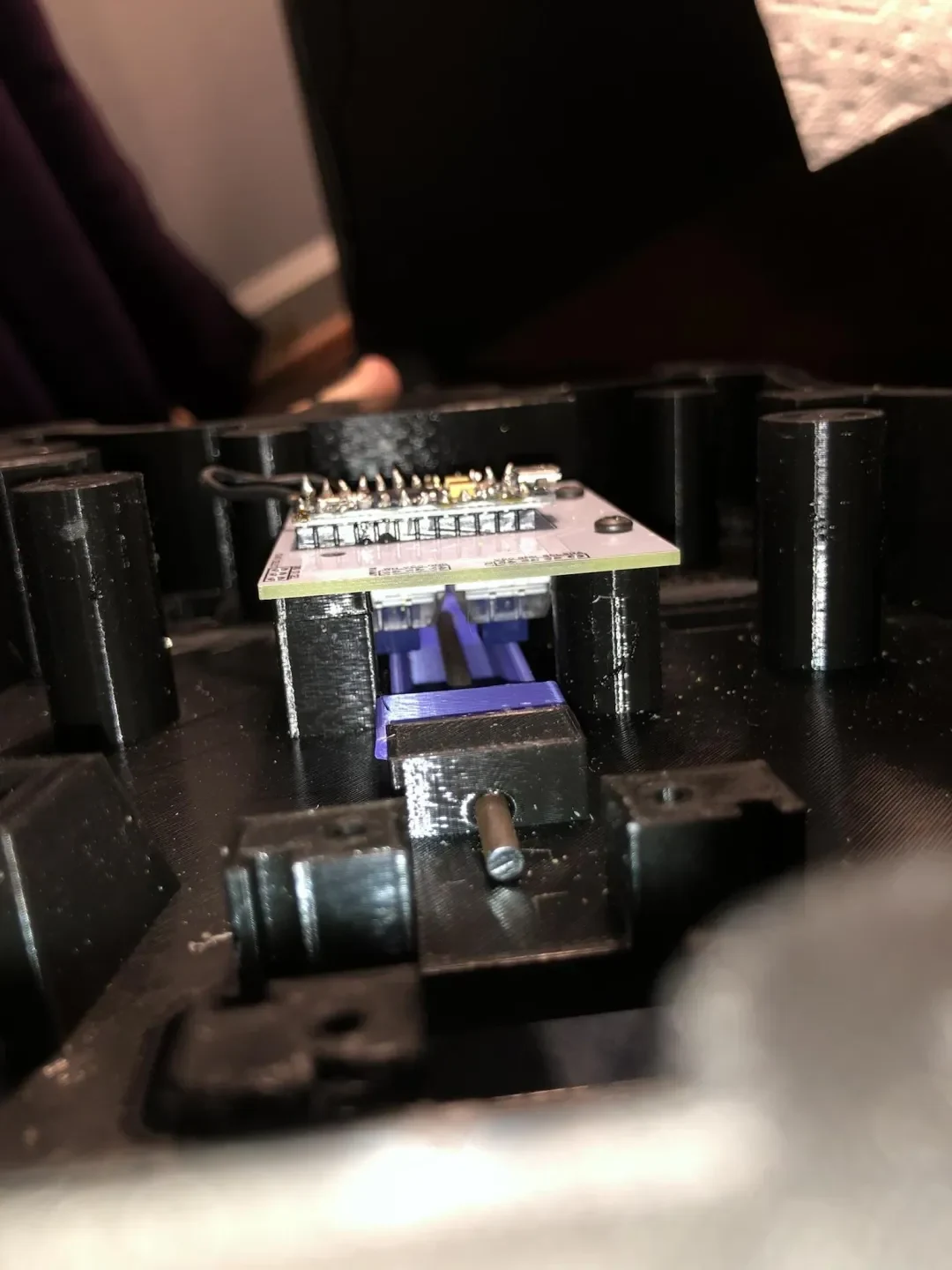

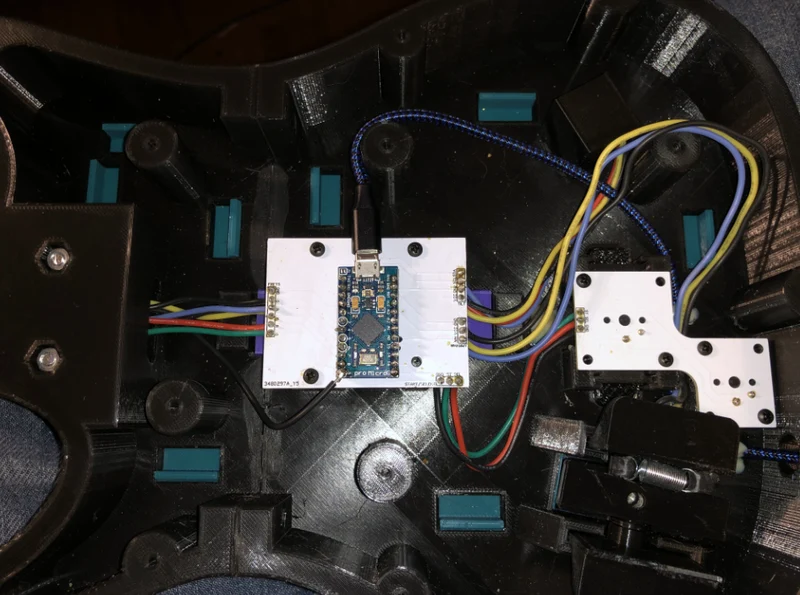

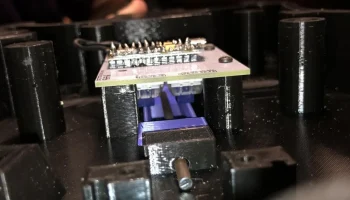

ДРУЖЕСТВЕННОЕ ПРЕДУПРЕЖДЕНИЕ: я все еще устраняю некоторые недостатки, поэтому некоторые файлы могут со временем меняться и могут не соответствовать определенным предоставленным изображениям. Это мой первый дизайн, и у него есть недостатки, над которыми мне пришлось работать после печати. Некоторые части не являются многообразными, но все равно должны работать, поскольку я их уже проверял. Вот альбом Imgur для справки, но некоторые фотографии устарели. https://imgur.com/a/o4x85oR. Недавно я обновил центральную плату Arduino и ее опоры, поэтому связанные с ними сложности следует устранить. Дизайн центральной платы уже не соответствует тому, что показан в альбоме imgur, но все равно должен подойти, поскольку я не менял крепежные отверстия.

Гербер-файлы печатной платы с обновленной компоновкой центральной платы https://drive.google.com/drive/folders/1vN7dPXsBpTjFeMrkNIt4Y44kilc3SgwA?usp=sharing

Короткая демо https://youtu.be/DEDeb04nW3o

Эта конструкция была построена с нуля. Единственные детали, которые не являются на 100% оригинальными, — это лады, блок барабанов и ударная планка. Они были модифицированы из уже существовавших проектов, чтобы соответствовать моим потребностям. Струмбар и лады модифицированы из Les Paul от Josh Designs https://www.printables.com/model/227773-les-paul-clone-hero-controller, а узел грифа был вдохновлен Josh Designs, но был технически переделан мной, поскольку ра��меры должны были быть другими. Сборка Whammy была изменена отсюда https://learn.adafruit.com/mx-midi-guitar/whammy-assembly.

Оборудование, которое я использовал
Kailh Box Navy для бренчака
Kailh Choc Low Profiles для ладов и кнопок запуска/выбора.
Штанга длиной 4 ¼ дюйма по Гилмору https://www.stratcat.biz/4027.shtml
Потенциометр со встроенной ручкой https://www.adafruit.com/product/4133
8 винтов M4-.70 x 25 мм длиной для грифа (рядом с ладовыми пуговицами)
4 винта M4-0,70 x 30 мм длиной для крепежной шейки к корпусу.
Шестигранные гайки М4
Винты М4 и шестигранные гайки для соединения частей корпуса (также использовался суперклей)
3-24 винта с резьбой для привинчивания задней панели и печатных плат.
Гладкий стальной стержень диаметром 1/8 дюйма, который можно пропустить через стержень, который я нашел в местном хозяйственном магазине.
Пружина растяжения 6,35х22,2 для ударной планки (сопротивление не такое высокое, как хотелось бы, но, по крайней мере, работает)

СОВЕТЫ
1. Потенциометр удара расположен очень близко к кнопке «Выбор» (упс), поэтому вам, возможно, придется частично надрезать металл горшка, чтобы он не касался кнопки «Выбор». Вы можете попытаться перевернуть ударный узел так, чтобы потенциометр был не направлен к кнопке выбора, а от нее, но я этого не пробовал. Я также приклеил ручку потенциометра внутрь отверстия, в которое она вставляется, но это необязательно.

2. НАСТОЯТЕЛЬНО НЕ рекомендую полностью поддерживать шею внутри, иначе потом будет больно ее снимать. Поддерживайте использование более узкой полоски только в случае необходимости.

3. Защелкивающиеся консоли лицевой панели закрепить на корпусе может быть сложно, но возможно. Вероятно, мне следовало скорректировать допуск конструкции, но я этого не сделал.

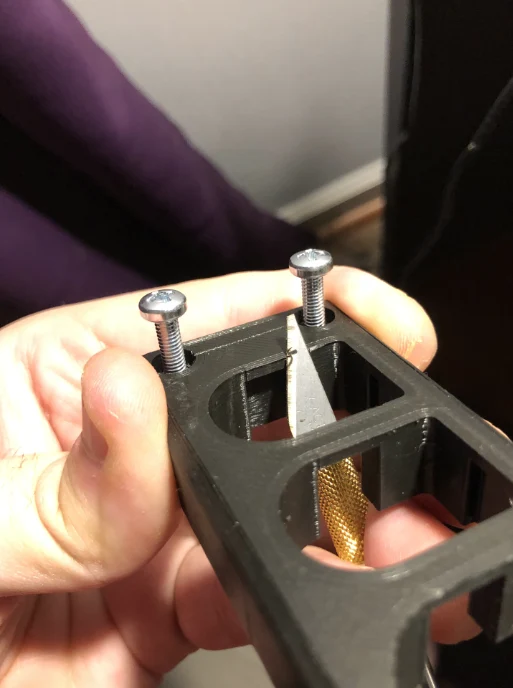

4. Существует вероятность того, что на верхнем крае корпуса лада может быть ОЧЕНЬ небольшой выступ пластика, который может препятствовать движению лада. Я использовал нож Xacto и провел им вдоль внутренних стенок отверстий для ладов, чтобы сбрить очень тонкий выступ, что решило для меня проблему. Обратитесь к фотографиям, чтобы понять, что я имею в виду.

5. Я ориентировал детали так, как лично напечатал их, чтобы добиться желаемого направления волокон, но при желании вы можете изменить ориентацию.

6. Я рекомендую склеить корпус вместе и привинтить его для дополнительной прочности… также рекомендуется склеить головку, но технически это может быть посадка с трением, что я не проверял в долгосрочной перспективе. Только НЕ приклеивайте его к корпусу ладов, чтобы позже можно было снять корпус, если захотите заменить кнопки ладов.

Напечатано с помощью Ender3 с разрешением 0,2, заполнением 20 %, поддерживает
