Последовательный переключатель

Источник:

Журнал изменений версии 3

Устранена необходимость в опорах с помощью трюка с отверстием.
Исправлены некоторые проблемы с мостом над корпусом MCU.
Удален вариант переднего крепления с M3.

Журнал изменений версии 2

Добавлена крышка сверху со знаком + и -.
Колода теперь усилена, чтобы MCU не сломал отпечаток.
Добавлены крепежные отверстия спереди и по бокам. Спереди под винты М3, по бокам под винты М6.
Сделал путь для прохождения проводов внутри части гайки до самого MCU.

Существуют различные модели и идеи по созданию последовательного переключателя передач.

Я хотел сделать такой, используя то оборудование, которое у меня было под рукой, поэтому смоделировал его с нуля, чтобы попрактиковаться в своих навыках Fusion.

спецификация
2 * микропереключатели (я использую их с AliExpress)
1 * Arduino Pro Micro (я использую этот клон с AliExpress)
2*15 мм пружины; Внешний диаметр 9 мм (я использую их с AliExpress, WD 0,7 мм)
4 * 45 мм + винты и гайки M3
4 * 12 мм винты M3
4 * термофиксирующие вставки M3
1 * 40 мм + винт и гайка M6
Алюминиевая трубка 1 * 200 мм (внешний диаметр 16 мм)
Необходимые предметы, такие как провода, паяльник, суперклей и т. д.

КОД АРДУИНО

Сделано с помощью ChatGPT, так как не программирую

Ссылка: https://pastebin.com/HETffZnA

НАСТРОЙКИ ПЕЧАТИ

И��пользуйте опору для отверстий, имеющих винтовую заглушку и гайку.

В противном случае вы можете распечатать это с любыми настройками, которые вы предпочитаете, но я предлагаю следующее:

4 периметра
0,2 Высота слоя
20% Заполнение

Ориентация деталей позволяет вам не беспокоиться о том, что что-нибудь сломается (предположительно), поэтому вы можете использовать любой материал, который вы предпочитаете.

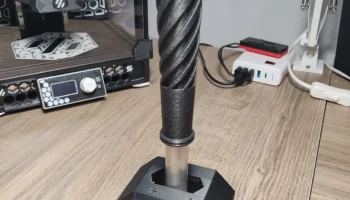

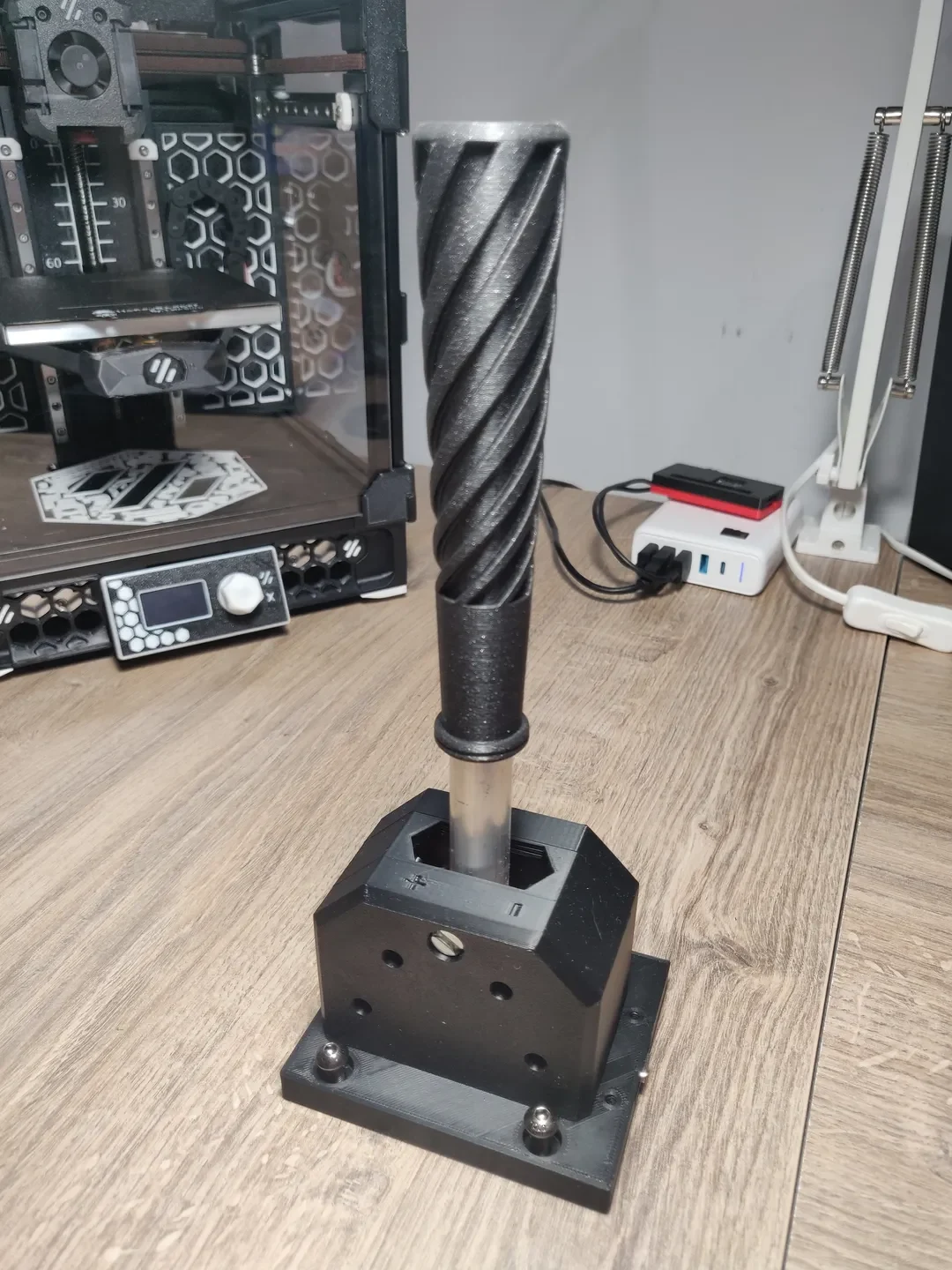

Мой на фотографиях полностью распечатан из PLA и работает отлично, никаких трещин не видно и не слышно.

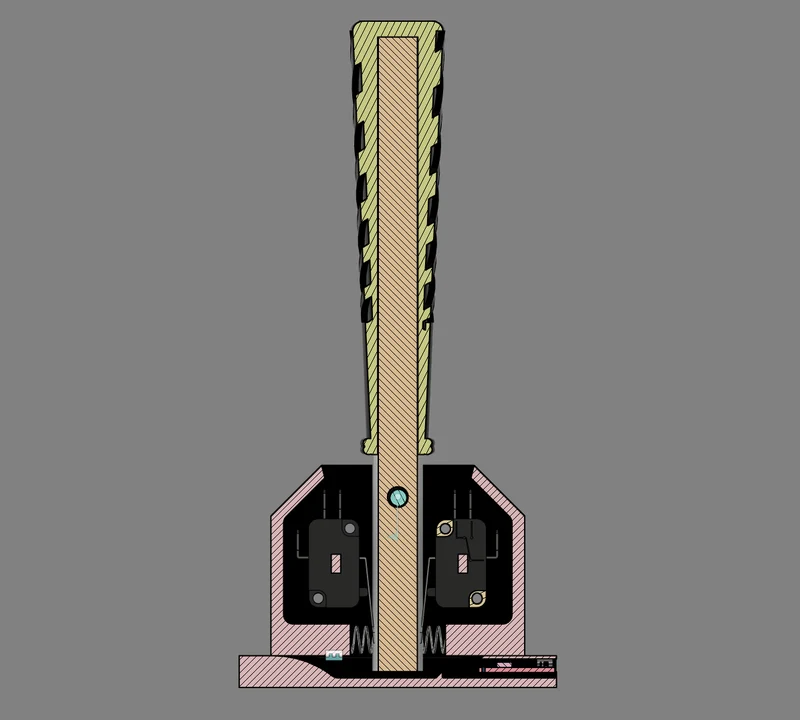

СБОРКА

Это довольно просто, как вы можете видеть на фотографиях, прикрепленных к сообщению.

Поместите термофиксирующие вставки под детали со стороны гаек и со стороны винтов.
Установите выключатели так, чтобы провода проходили через отверстия под ними или внутри прохода.
Подключите контакты 5 и 8. Используйте контакт GND для каждого переключателя.
Установите пружины и добавьте немного суперклея, чтобы они не люфтили.
Просверлите отверстие диаметром 6 мм в трубке по центру на высоте около 55 м.
Прижмите ручку к трубке
-Дополнительно. Вы можете добавить шайбы по бокам алюминиевой трубки (доступны для печати)
Соедините обе панели вместе, закрепив все на месте.
Прикрепите панель палубы и убедитесь, что провода находятся под другими панелями.

Теперь у вас все должно быть в порядке!

Дайте мне знать, если у вас возникнут какие-либо проблемы.
