Генератор VORTEX Twister Mealstrom Swirl Whirlpool, машин...
Привет 3D-друзья :)
Здесь я сконструировал простую вихревую машину.

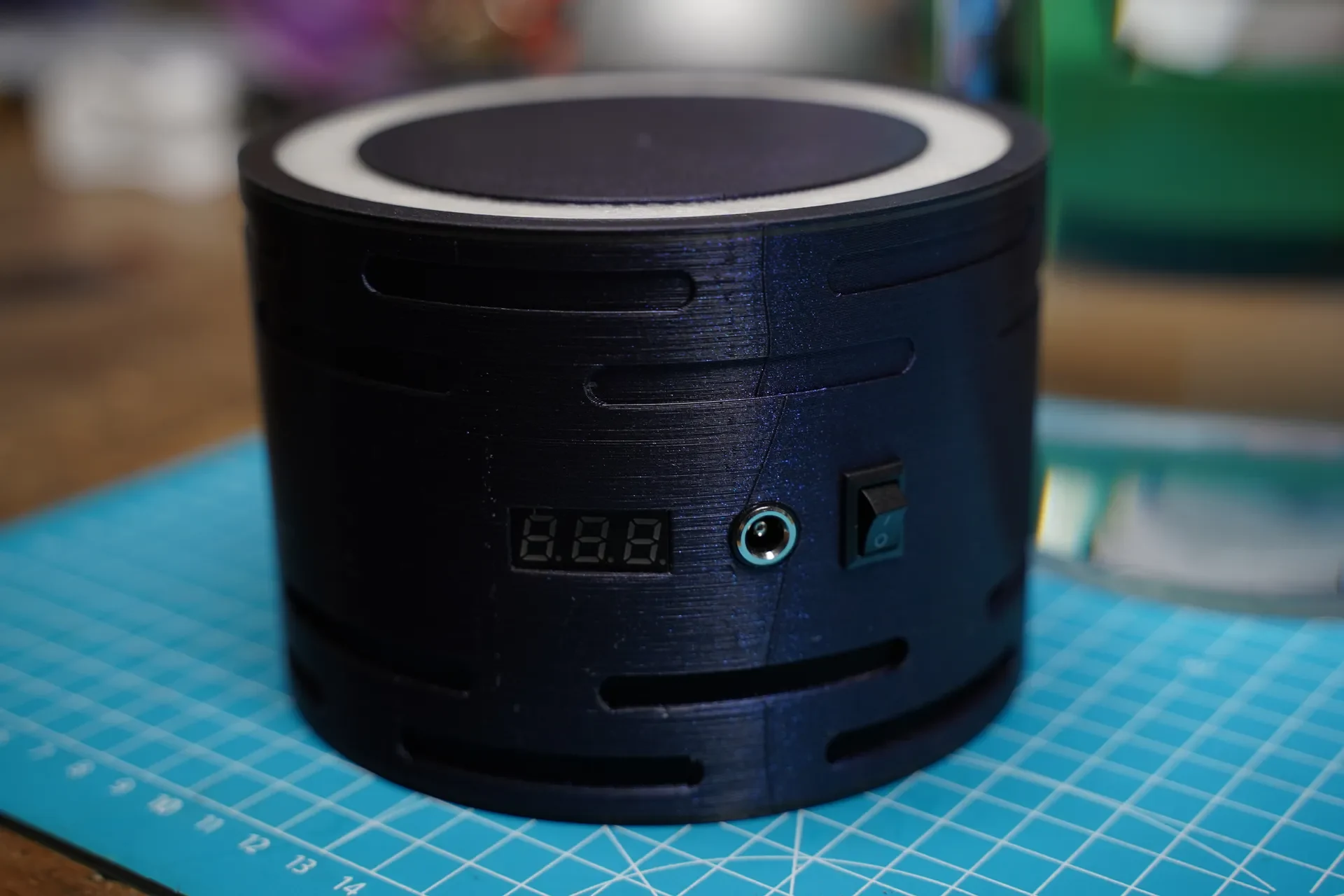

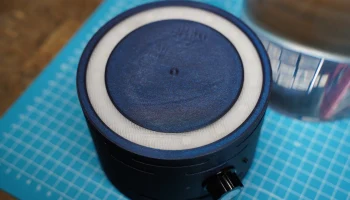

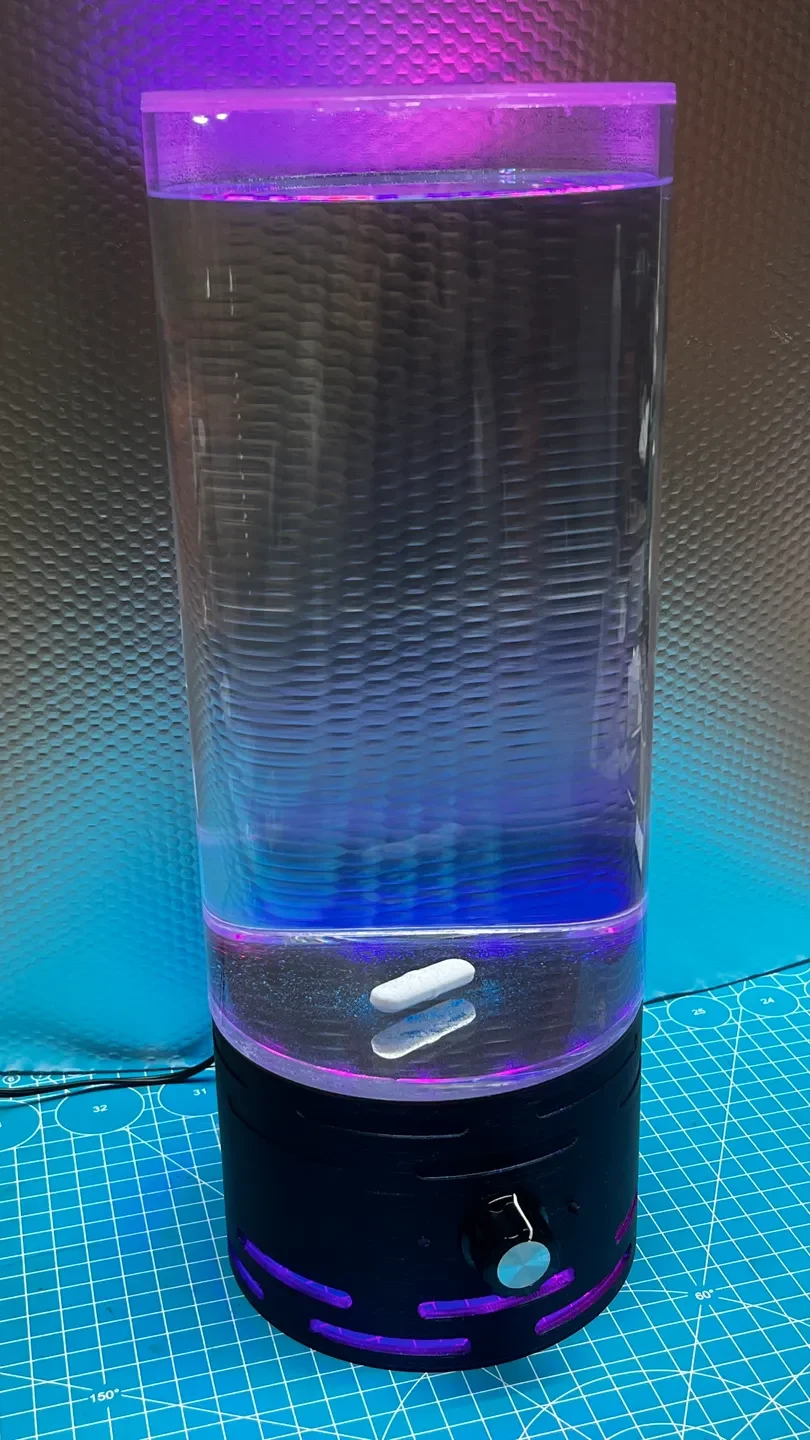

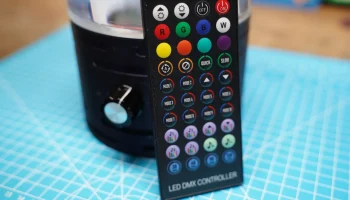

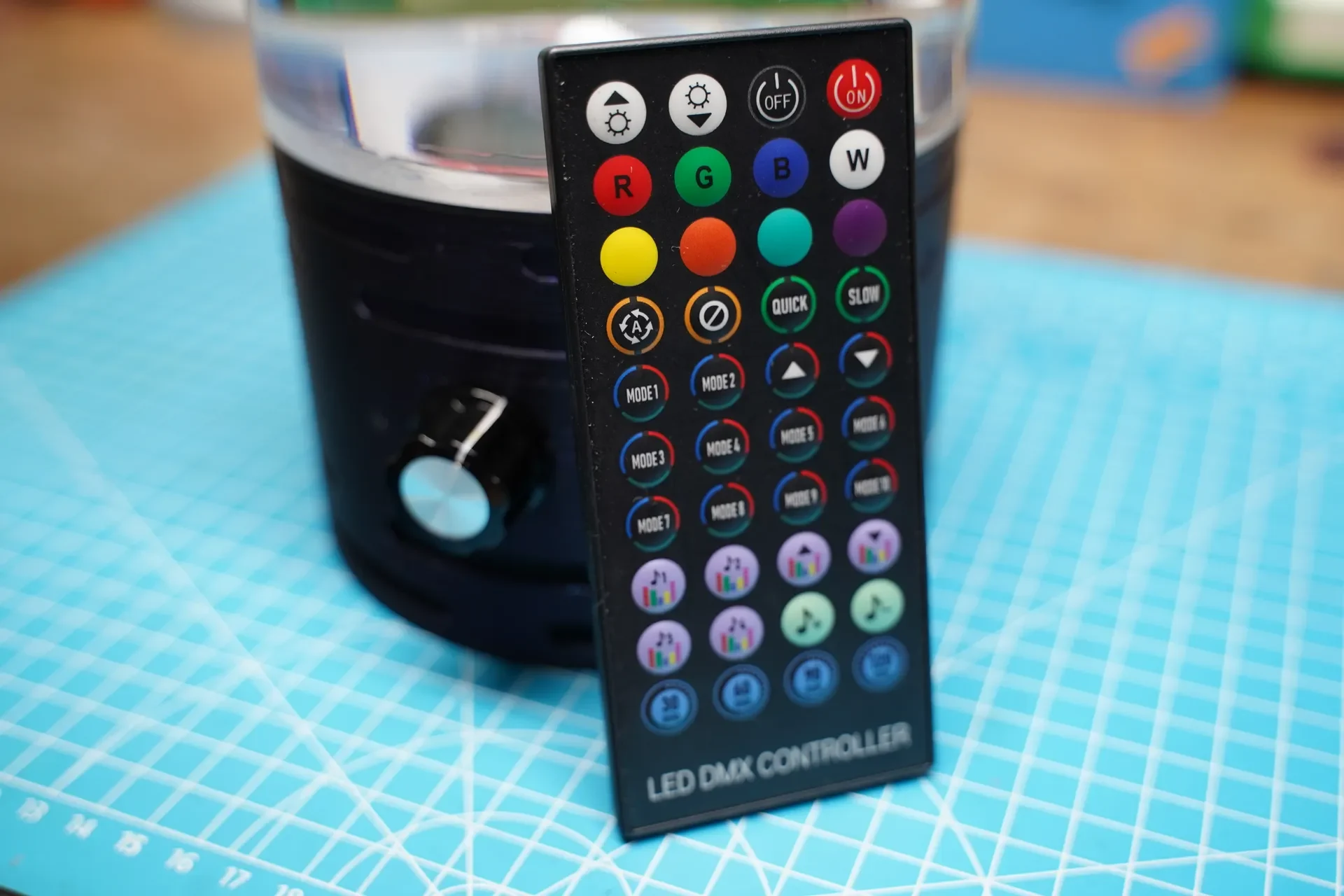

Силу гидромассажа можно регулировать с помощью контроллера. Освещением можно управлять индивидуально. Управлять им можно с помощью кнопки, пульта дистанционного управления или приложения для смартфона.

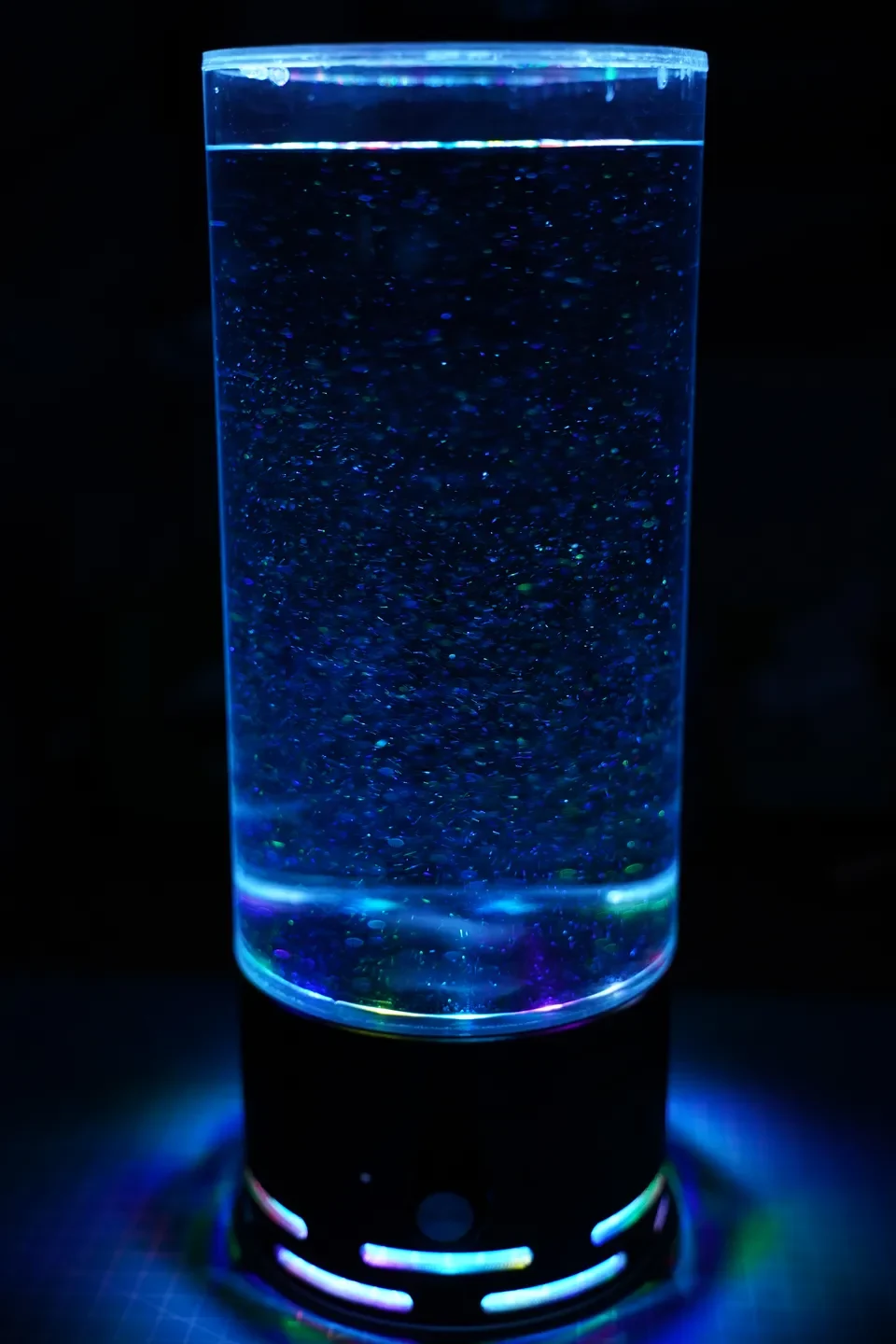

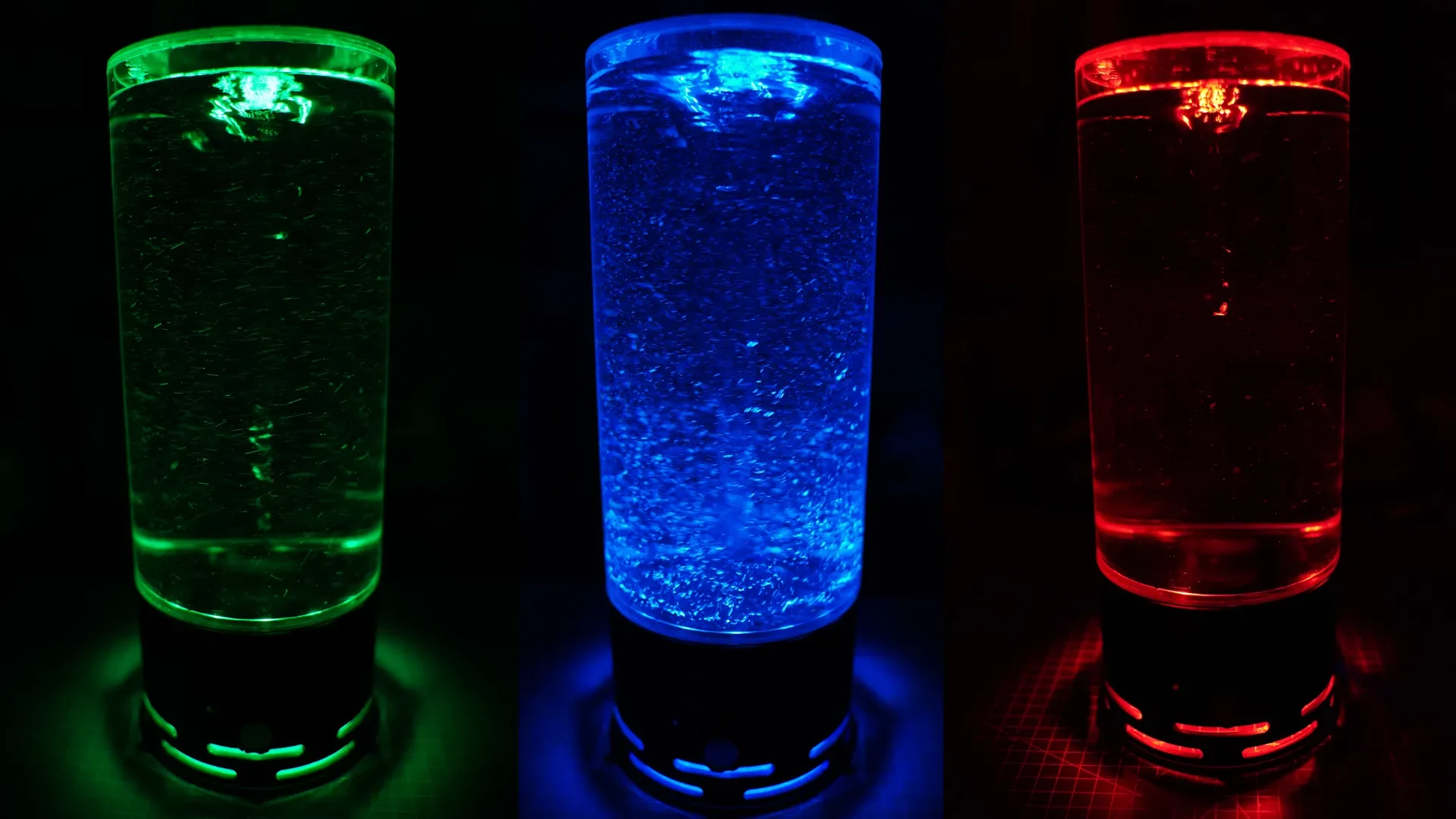

И поверьте, в жизни он выглядит даже лучше, чем на фотографиях. Световой эффект, сияющий на потолке, также выглядит просто великолепно.
Список материалов находится внизу.

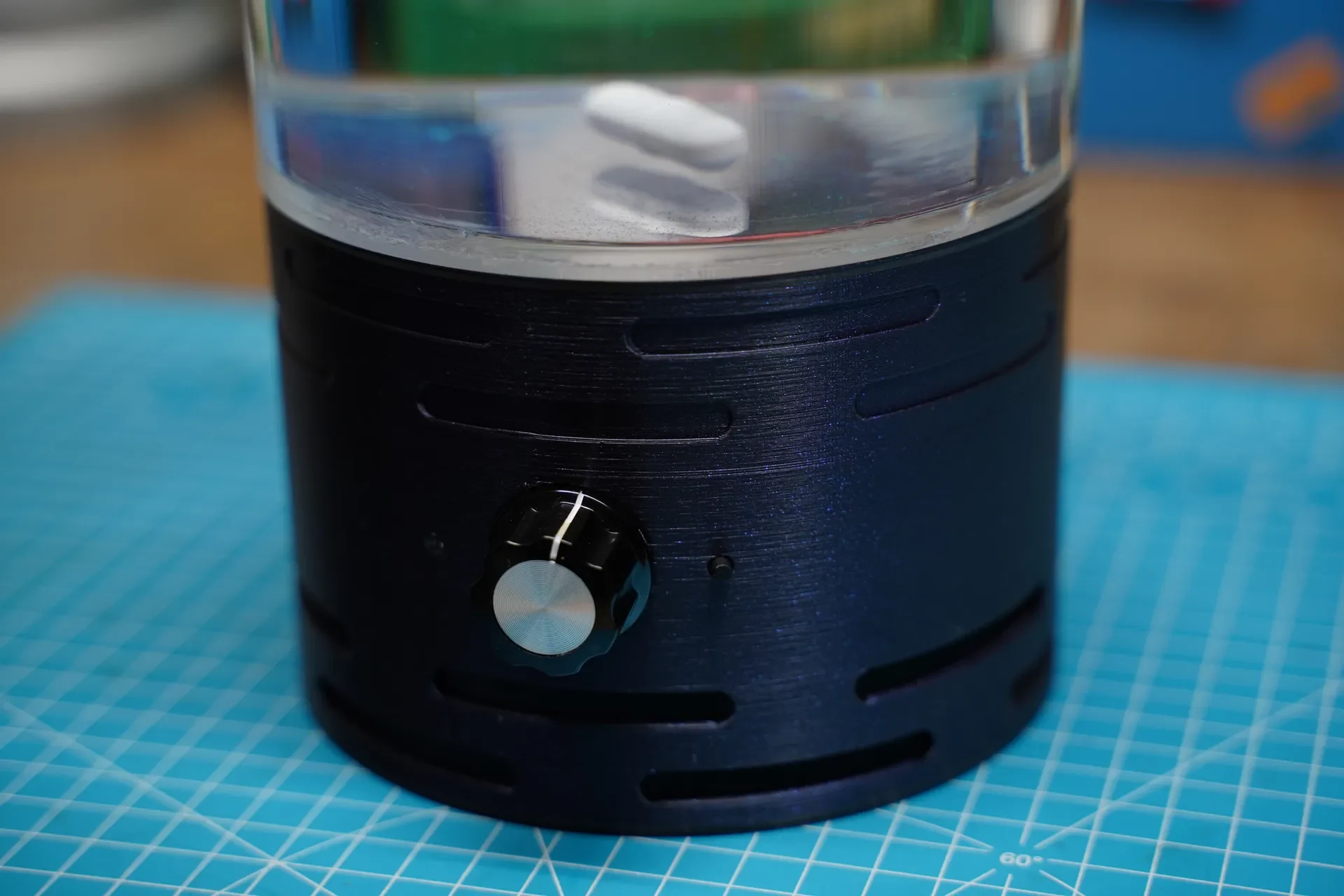

Собрать бак из оргстекла можно самостоятельно.
Для этого потребуется трубка с внешним диаметром 133 мм и внутренним диаметром 127 мм и две соответствующие торцевые заглушки. Я выбрал трубку длиной 250 мм, но можно и длиннее.
Сначала одна сторона тубы приклеивается к колпачку. Это возможно только с клеем Acrifix. Лучше всего посмотреть урок на YouTube!!!

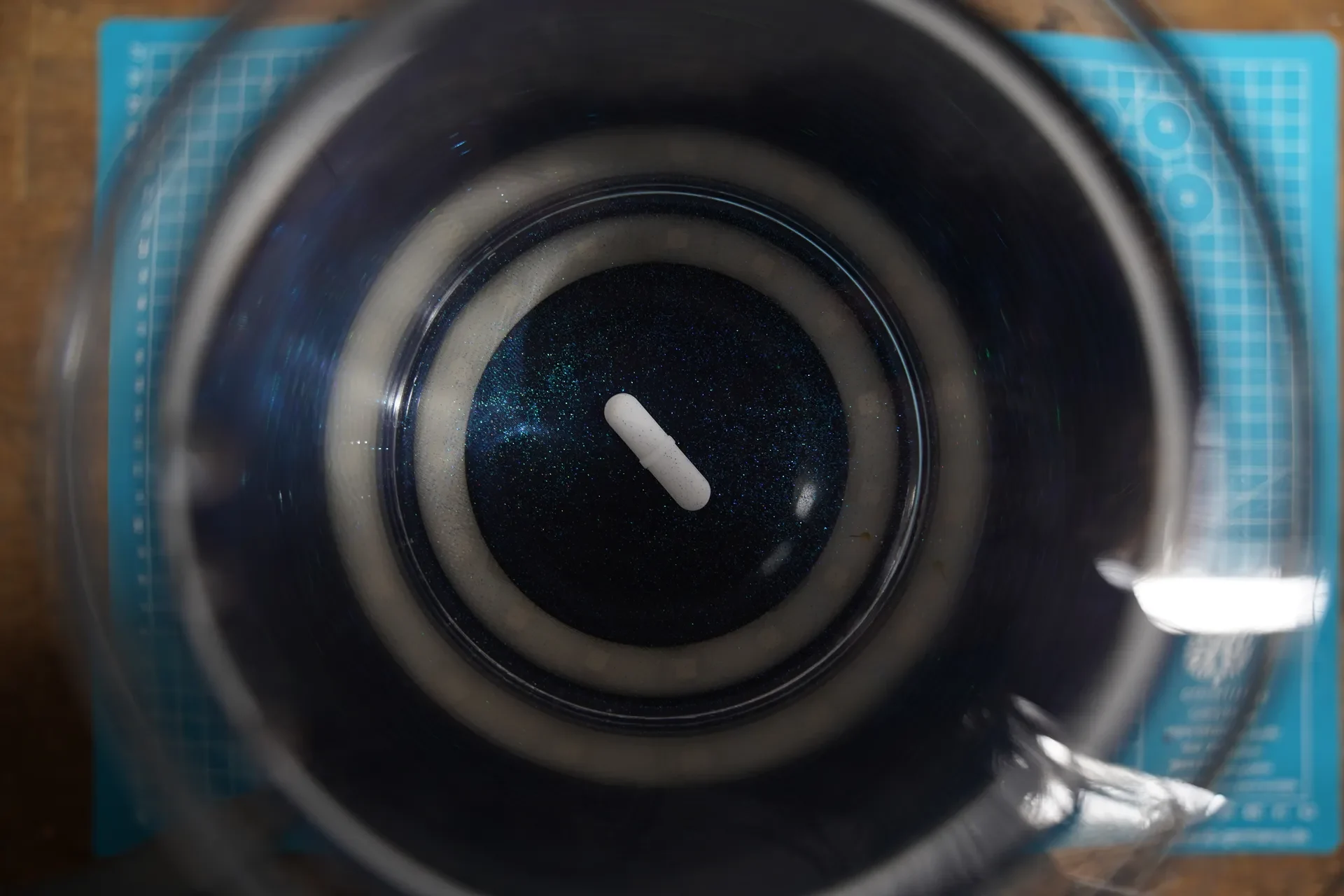

После этого бак можно заполнить примерно на 95%. Для этого я использовал дистиллированную воду. Я еще добавила туда щепотку блесток. Используйте большую мешалку (35x9 мм) и поместите ее в резервуар. Прежде чем приклеить крышку, штрудель следует предварительно протестировать. Никакая жидкость не должна касаться крышки при максимальной силе вихря.

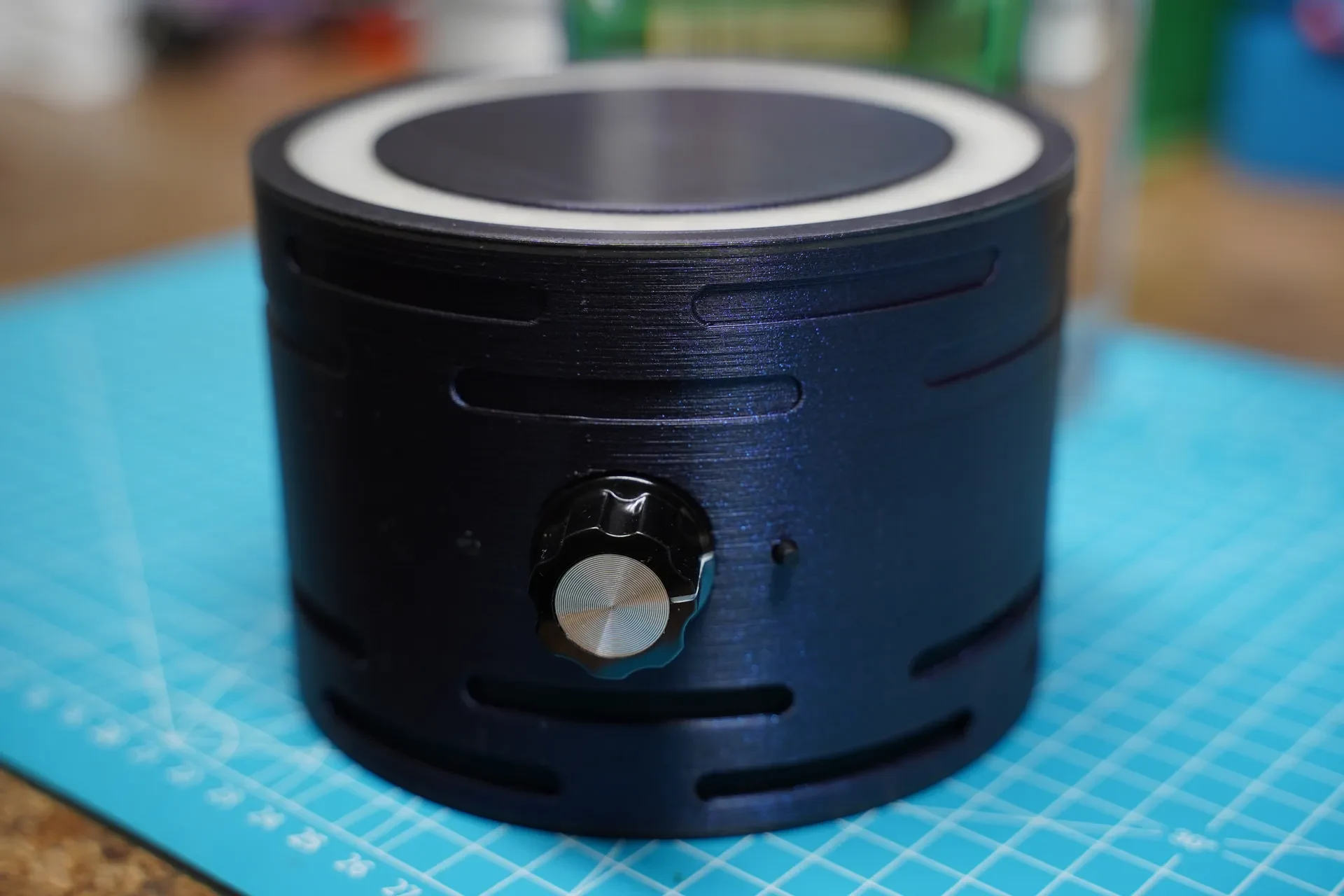

Сначала стенд можно распечатать.
Лучший способ сделать это — использовать в Prusa Slicer этот файл: «Wirbelmacher-Stand-FINAL-preconfigured.3mf».
Там уже оптимально настроены все параметры печати.
Важно: первым печатается основной цвет. Затем вы переходите на прозрачную нить. Затем снова основной цвет. Следующая остановка также является заменой нити накаливания, но служит только для вставки одного из колец светодиода. Кольца светодиодов необходимо предварительно отпаять от микроконтроллера. Кольцо следует зафиксировать непосредственно горячим клеем. Также учитывайте правильную ориентацию кольца относительно кабеля. Это должно быть в самом конце.
Кабель также необходимо прикрепить к полу скотчем, чтобы он не соприкасался с экструдером. После завершения печати ленту можно легко удалить. Теперь продолжайте печать основным цветом.
Затем снова переключился на прозрачную нить и, наконец, напечатал на ТПУ, чтобы получилась резиновая ножка. Если вы тоже хотите это сделать, важно вручную снизить скорость на принтере примерно до 50%. Температуру следует повысить до 235С.
Подготовка вентилятора:
В моем случае это вентилятор Corsair PWM диаметром 140 мм. У меня все еще был этот. Конечно, можно использовать любой компьютерный вентилятор диаметром 120 или 140 мм. Но тогда вам, вероятно, придется рисовать к��ышку двигателя вентилятора с магнитами самостоятельно. Для этого я также включил файл Fusion 360 и файл STEP. Здесь требуются только 2 из 4 проводов. 12 В и GND (нажмите на меня, чтобы узнать распиновку)
Сначала снимите крышку ротора, потянув ее прямо вверх. Возможно, вам нужны силы. Трубный ключ может помочь.
Затем все лопасти ротора отламываются, а остальные удаляются резаком или пилой.
Теперь «Vortexmacher-Rotor-FINAL-preconfigured.3mf» можно распечатать.
Затем можно вставить два магнита и зафиксировать их с помощью горячего клея. Важно: обратите внимание на правильную полярность магнитов мешалки. Так что сначала проверьте это, прежде чем вставлять магниты!
Затем крышку ротора можно соединить с магнитной крышкой. Если он не подходит, просто отшлифуйте что-нибудь. Затем зафиксируйте его клеем. Рамку вентилятора теперь также можно снять. Просто отпилите шатуны к раме на внешнем конце.
Теперь модифицированный вентилятор можно приклеить к подставке с помощью горячего клея. Важно, чтобы оно было идеально отцентрировано:
Теперь можно спаять электронику. Это принципиальная схема:

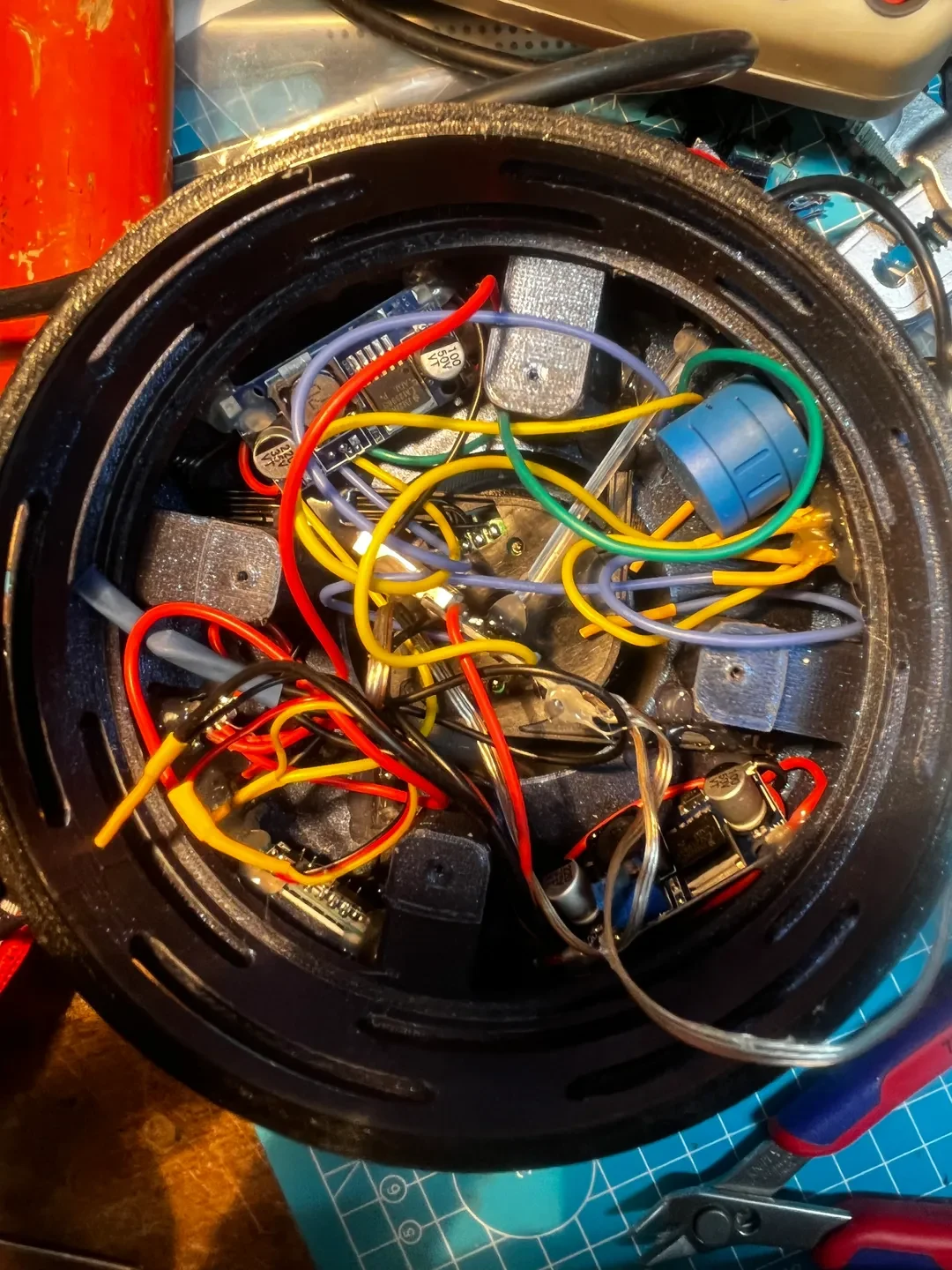

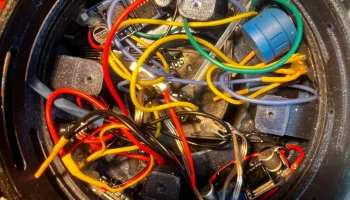

Вот несколько фотографий электронной части:
Снимите пластиковую крышку с USB-микроконтроллера. Теперь припаяйте 2 провода для 5 В и заземления. Отпаяйте кнопку и перепаяйте 2 провода с левой стороны, как показано на рисунке. Затем их можно припаять обратно к дополнительной кнопке. Соединение со светодиодными кольцами также необходимо сначала отключить, так как одно из колец уже должно быть вставлено во время самой печати.
Если вы новичок в пайке и у вас возникли с ней проблемы, используйте паяльную жидкость.
Припаяйте 3 провода к большому потенциометру. Обратите внимание на правильную проводку.
