Проект: Laserscythe - еще один лазерный гравер с открытым...

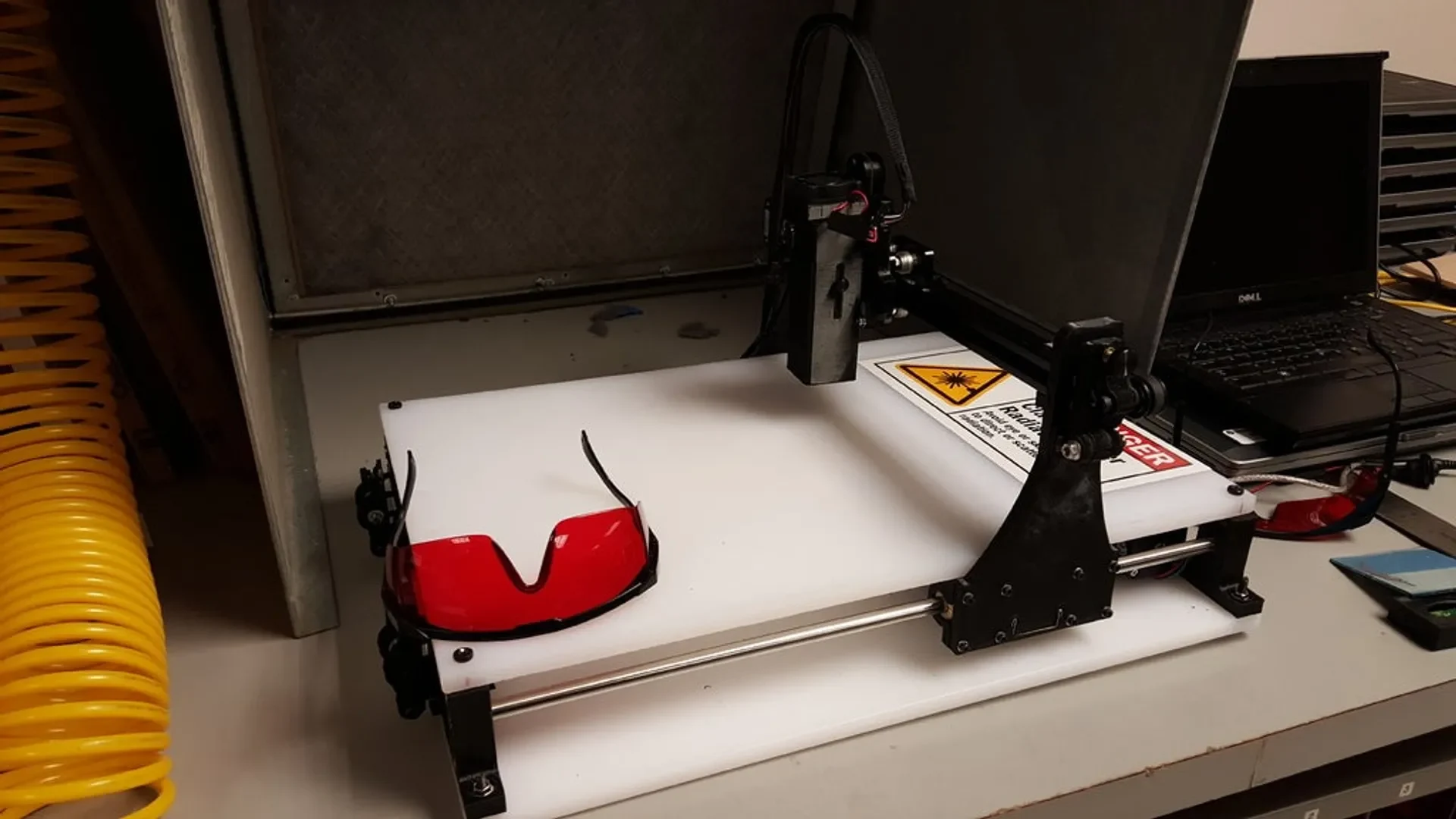

По сути, этот проект представляет собой раму для лазерного гравера, предназначенную для работы с остатками деталей 3D-принтера ТАЗ и всем остальным, что у меня лежало. Его должно быть довольно легко адаптировать к любому размеру или настройке подшипника, который вы хотите использовать. Электронная установка представляет собой клон проекта 3dPburner от Villamany (http://3dpburner.blogspot.com/ — http://www.thingiverse.com/thing:610934), единственными реальными отличиями являются 3D-печатная рама и детали. Я хотел пойти в другом направлении с большинством частей и убедиться, что все они действительно доступны с открытым исходным кодом, поэтому в итоге я сделал свои собственные части.
Это первый лазер, который я сделал или спроектировал, поэтому, возможно, потребуется некоторая настройка. Хотя, кажется, пока все работает нормально!

ВАЖНОЕ ПРИМЕЧАНИЕ:
Лазеры класса IV опасны при неправильном использовании. НИКОГДА не используйте лазер без надлежащего защитного оборудования, обучения и блокировок. Загружая эти файлы, вы соглашаетесь использовать их только в безопасной закрытой среде с соблюдением всех мер предосторожности. Вы также соглашаетесь, что имеете право создавать и использовать лазер и не будете пытаться выполнить любительскую операцию Lasik.

Распечатать инструкции

Несвязанные теги: #ArtProject, #cookingproject, #DesignProject, #EngineeringProject, #lasersteaks!, #MakerEdChallenge2, #MathProject, #RoboticsProject, #ScienceProject

Категория: Краткое описание робототехники

По сути, этот проект представляет собой раму для лазерного гравера, предназначенную для работы с остатками деталей 3D-принтера ТАЗ и всем остальным, что у меня лежало. Его должно быть довольно легко адаптировать к любому размеру или настройке подшипника, который вы хотите использовать. Электронная установка представляет собой клон проекта 3dPburner от Villamany (http://3dpburner.blogspot.com/ — http://www.thingiverse.com/thing:610934), единственными реальными отличиями являются 3D-печатная рама и детали. Я хотел пойти в другом направлении с большинством частей и убедиться, что все они действительно доступны с открытым исходным кодом, поэтому в итоге я сделал свои собственные части.
Это первый лазер, который я сделал или спроектировал, поэтому, возможно, потребуется некоторая настройка. Хотя, кажется, пока все работает нормально!

ВАЖНОЕ ПРИМЕЧАНИЕ:
Лазеры класса IV опасны при неправильном использовании. НИКОГДА не используйте лазер без надлежащего защитного оборудования, обучения и блокировок. Загружая эти файлы, вы соглашаетесь использовать их только в безопасной закрытой среде с соблюдением всех мер предосторожности. Вы также соглашаетесь, что имеете право создавать и использовать лазер и не будете пытаться выполнить любительскую операцию Lasik.

Настройки печати

Производитель принтера: LulzBot

Принтер: ТАЗ 5

Плоты: Нет

Поддерживает: Нет

Разрешение: сопло 0,5 мм

Заполнение: не имеет значения, я использовал 85%.

Примечания:

Я напечатал это из АБС-пластика, но подойдет практически любой материал. Я имею в виду, не ниндзяфлекс, представляете, насколько это будет гибко? но все остальное должно работать нормально!

Пост-печать

Инструкции:

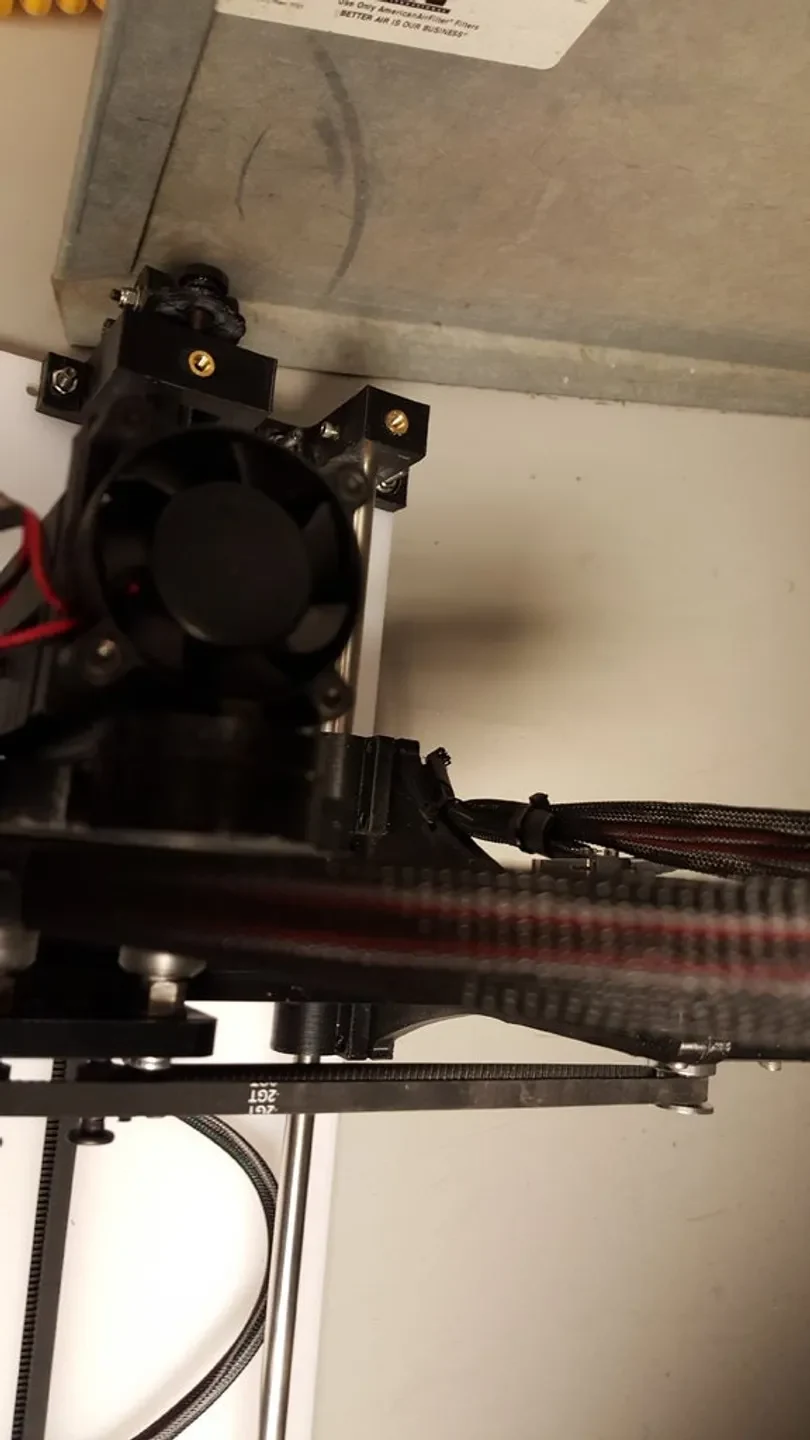

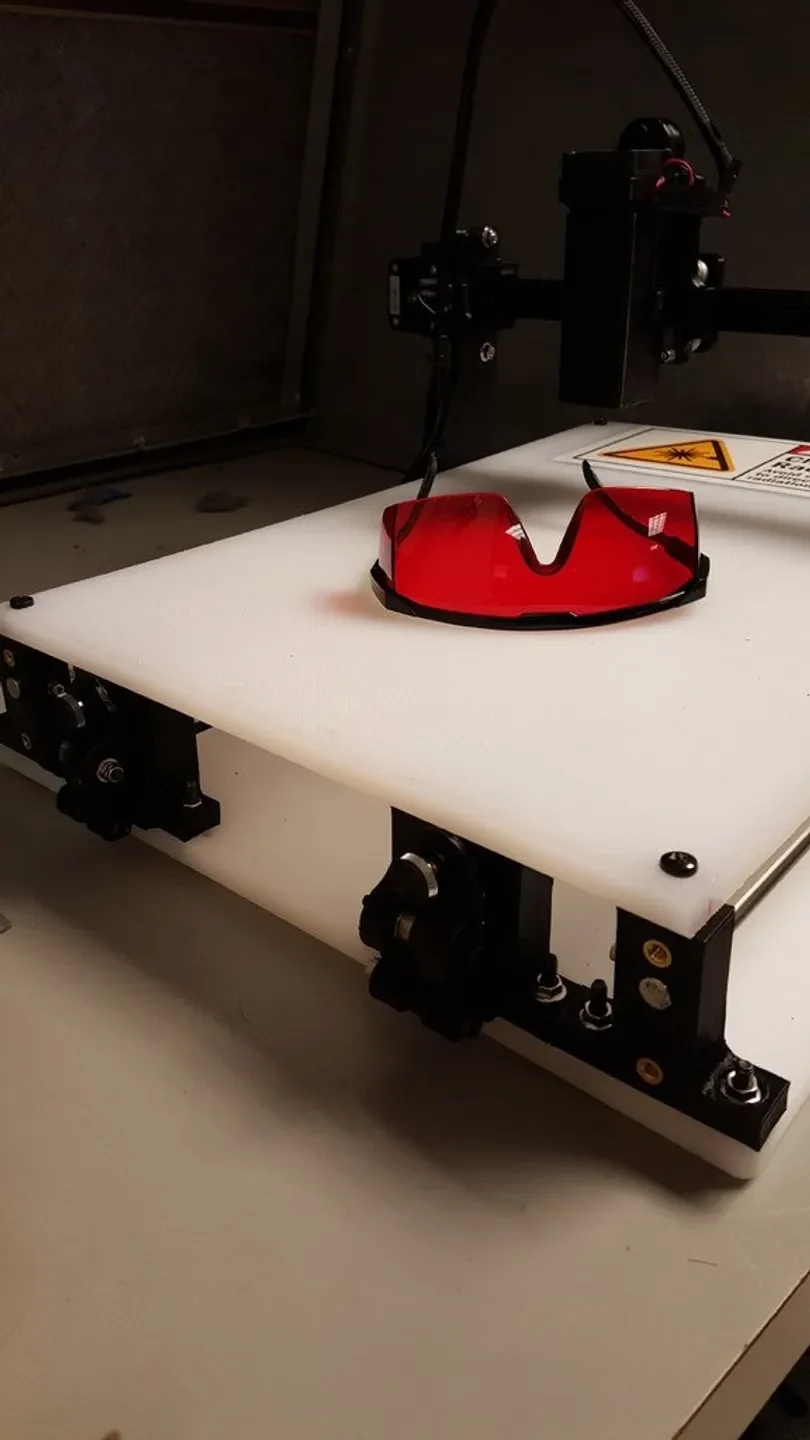

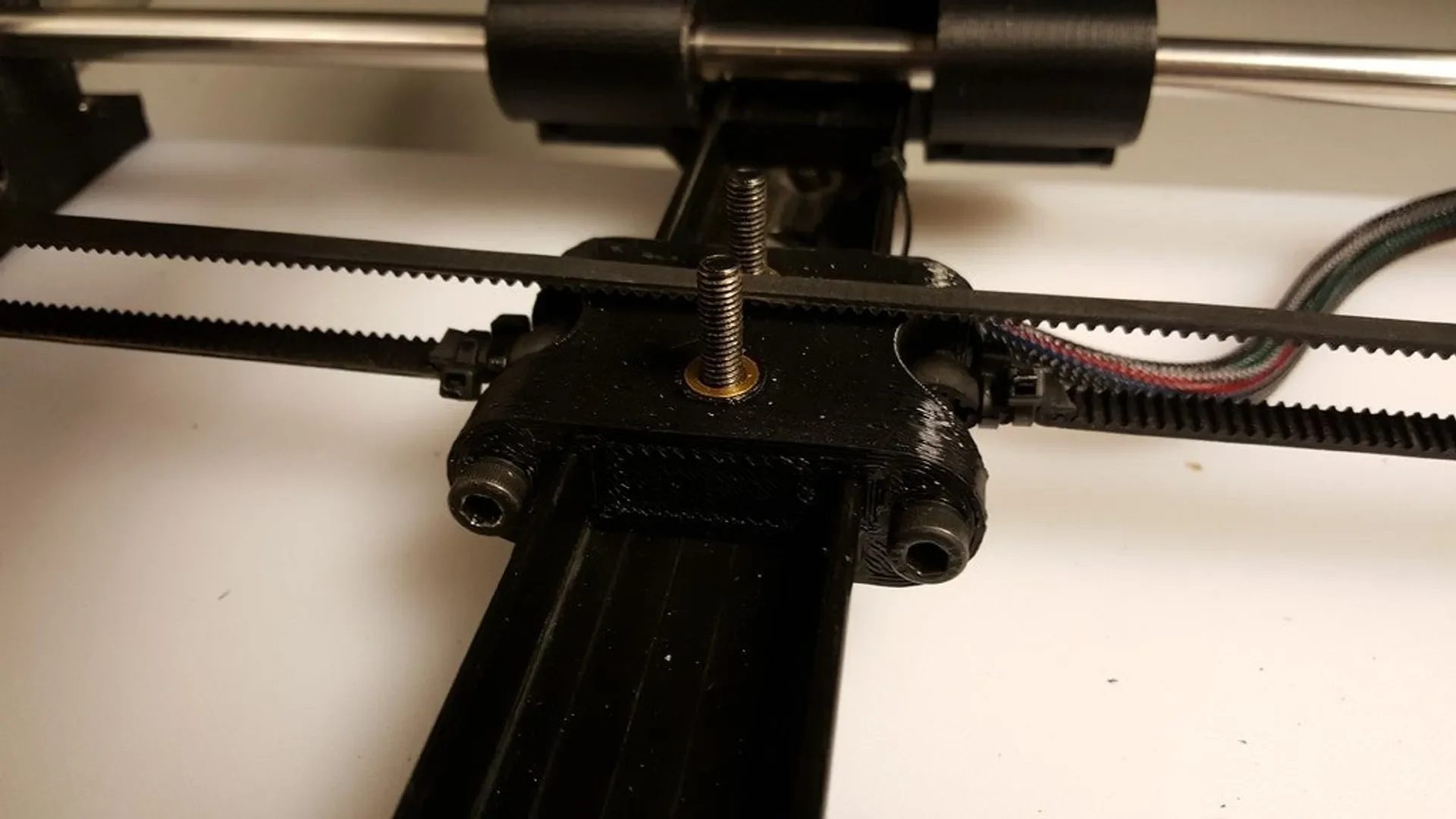

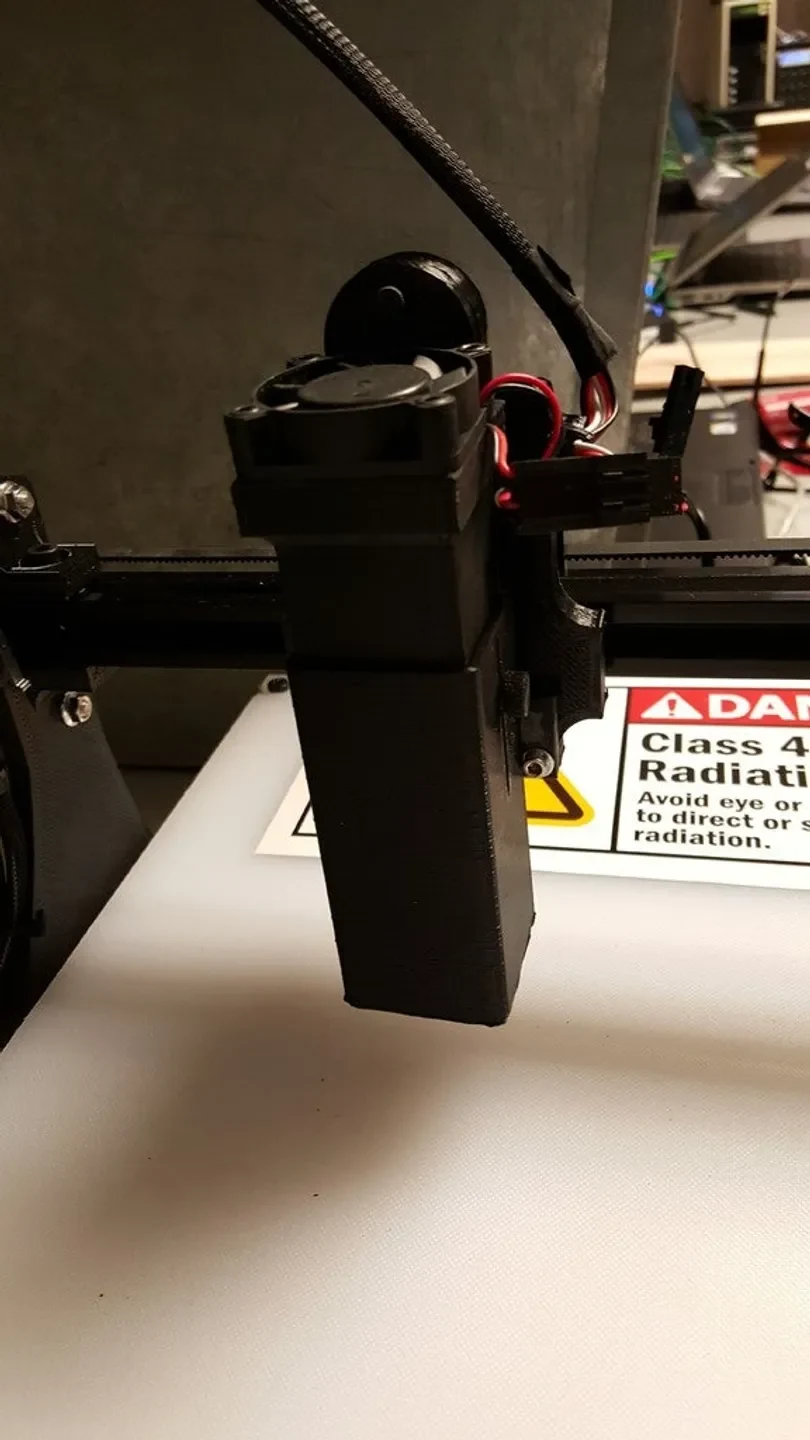

Распечатайте все детали. Вам нужно будет заг��узить держатели подшипников с сайта lulzbot, так как они перерабатываются, ссылка ниже. http://download.lulzbot.com/TAZ/5.0.1/production\_parts/printed\_parts/bearing\_holder/ Вам понадобятся 3 опоры двигателя, 2 узла Y-образного ролика и 2 узла крепления ремня. Теперь инертизируйте вставки для термофиксации, 4 вставки M3 для верхней части лазерного канала, 3 в каретке крепления лазера, термонасадки M5 в частях основной портальной рамы в местах нижнего лонжерона и в отверстиях для крепления натяжных роликов, вставки M3 и M5 в угловых частях крепления стержня и в верхней части Y-образной рамы, а также 3 вставки M5 во всех трех натяжных рычагах. Прикрепите болтами узлы осевых стержней к углам опорной плиты (здесь хорошо подойдет делриновая разделочная доска или фанера), убедившись, что они идеально перпендикулярны и параллельны друг другу.

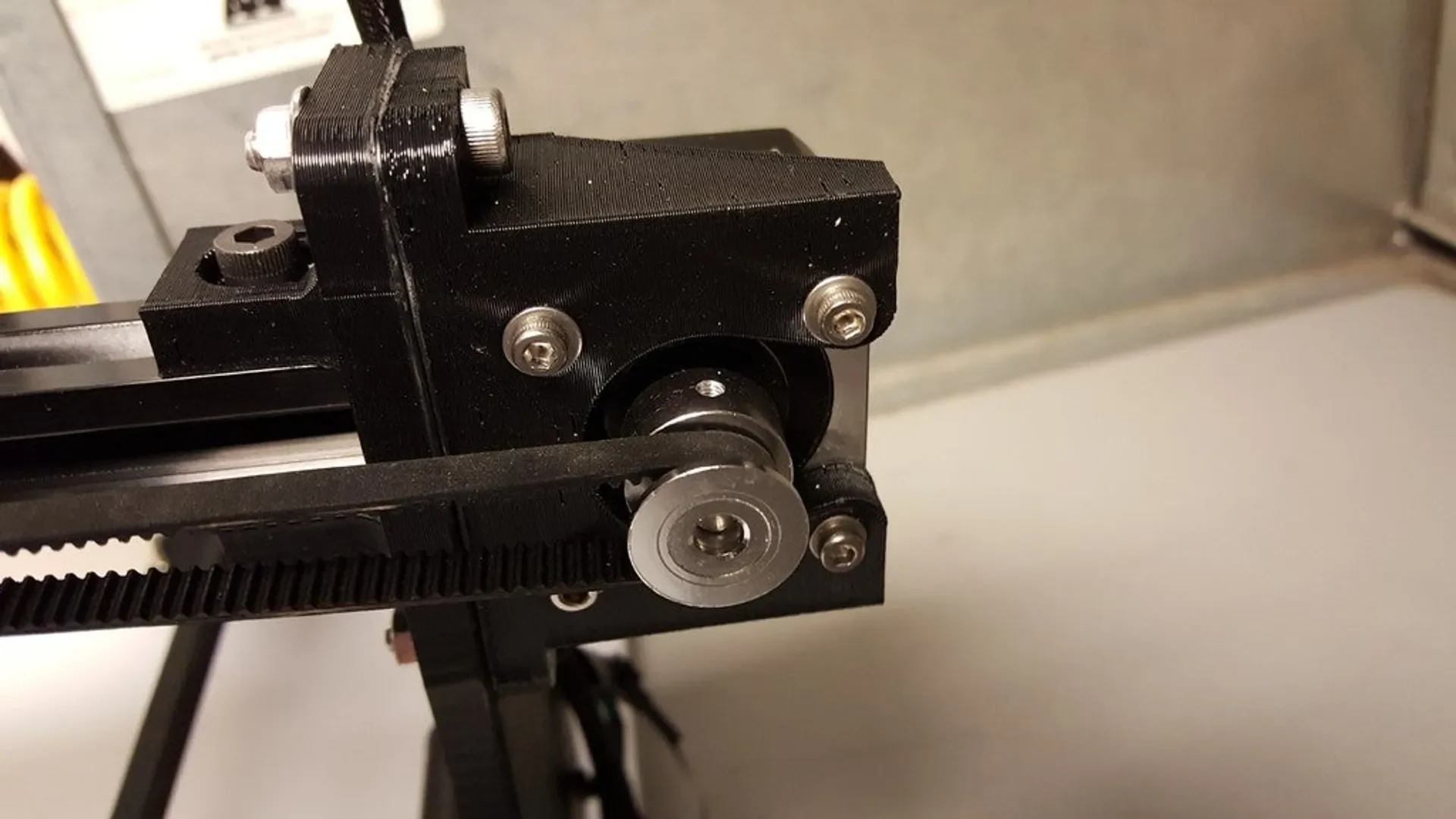

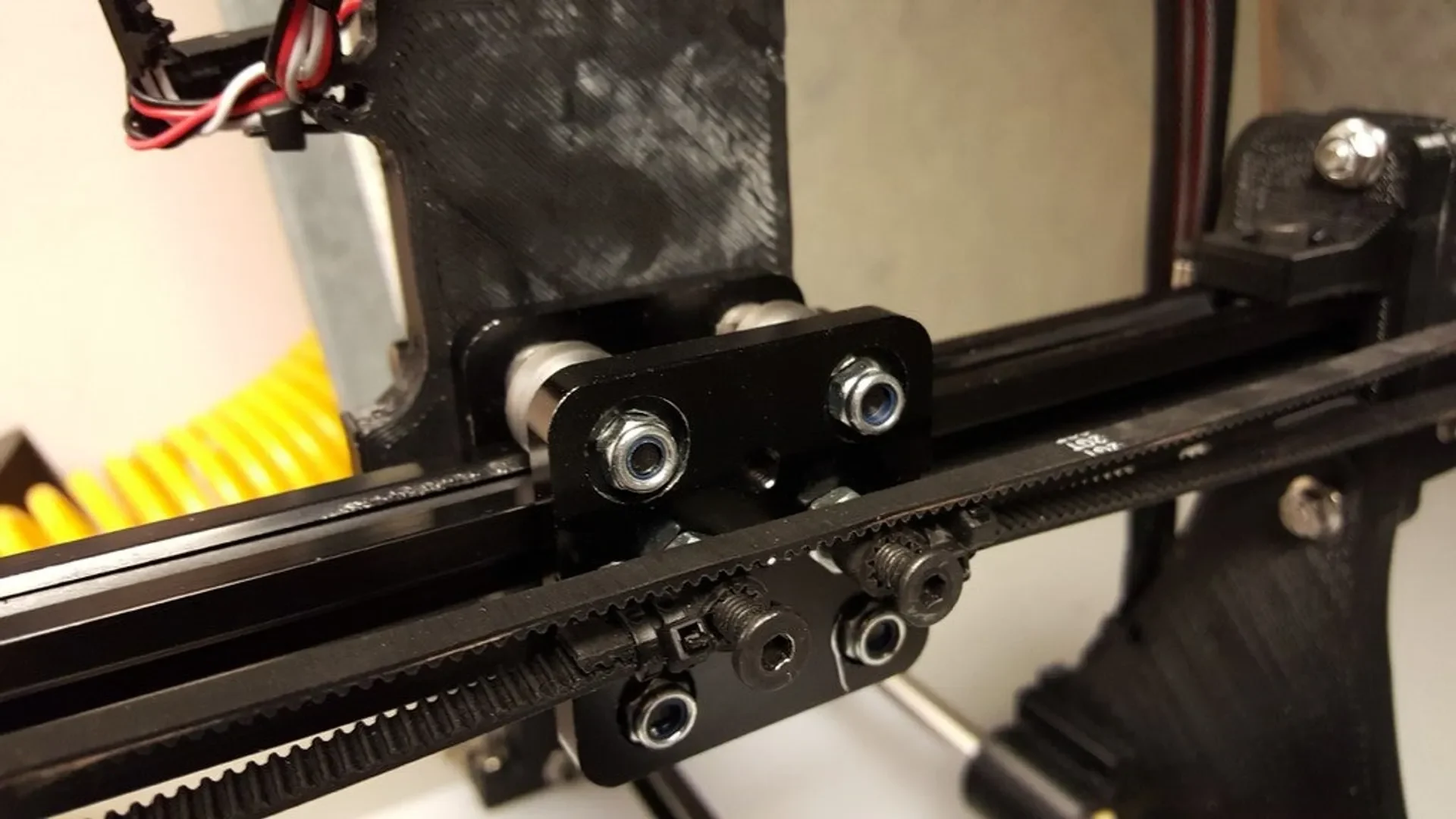

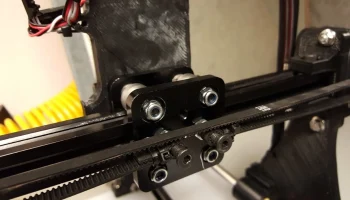

Затем установите подшипники на боковые пластины портала, двигатель X и натяжное колесо X. Проверьте соответствие направляющей Openbuilds и отметьте длину. Отрежьте рельс до нужной длины. Нижняя направляющая стального корпуса должна быть одинаковой длины. Отломите концевые выступы от рейки стального корпуса, вставьте его в пазы в нижней части портала, затем пометьте его для нижних крепежных болтов. Просверлите в нижних стержнях отверстия для t
