Робот Отто Чарли Чаплина

Тельмо хотел Чаплина, он был нашим руководителем проекта, мы немного помогали руками и тростью, остальное было его работой. #OttoRemixChallenge

OTTO предназначен для Тельмо, и для многих детей, которым я представил OTTO, это нечто большее, чем просто робот. Это персонаж. Он забавный, милый, поэтичный, опытный танцор и обладает невероятным балансом. Это персонаж, которого они могут бесконечно моделировать и делать ремиксы. Великий Чарльз Чаплин обладал всем этим и многим другим. И Тельмо его обожает. Так что наличие ОТТО Чаплина теперь имеет смысл. Тельмо мог бы найти вдохновение для своего OTTO Remix среди многих других… Но, как бы сложно это ни было, я думаю, он не смог бы придумать лучшую идею, и я очень рад, что он провел нас по этому пути! И я горжусь работой, проделанной на OTTO MakerCamp (спасибо Николя!) и браво Тельмо!

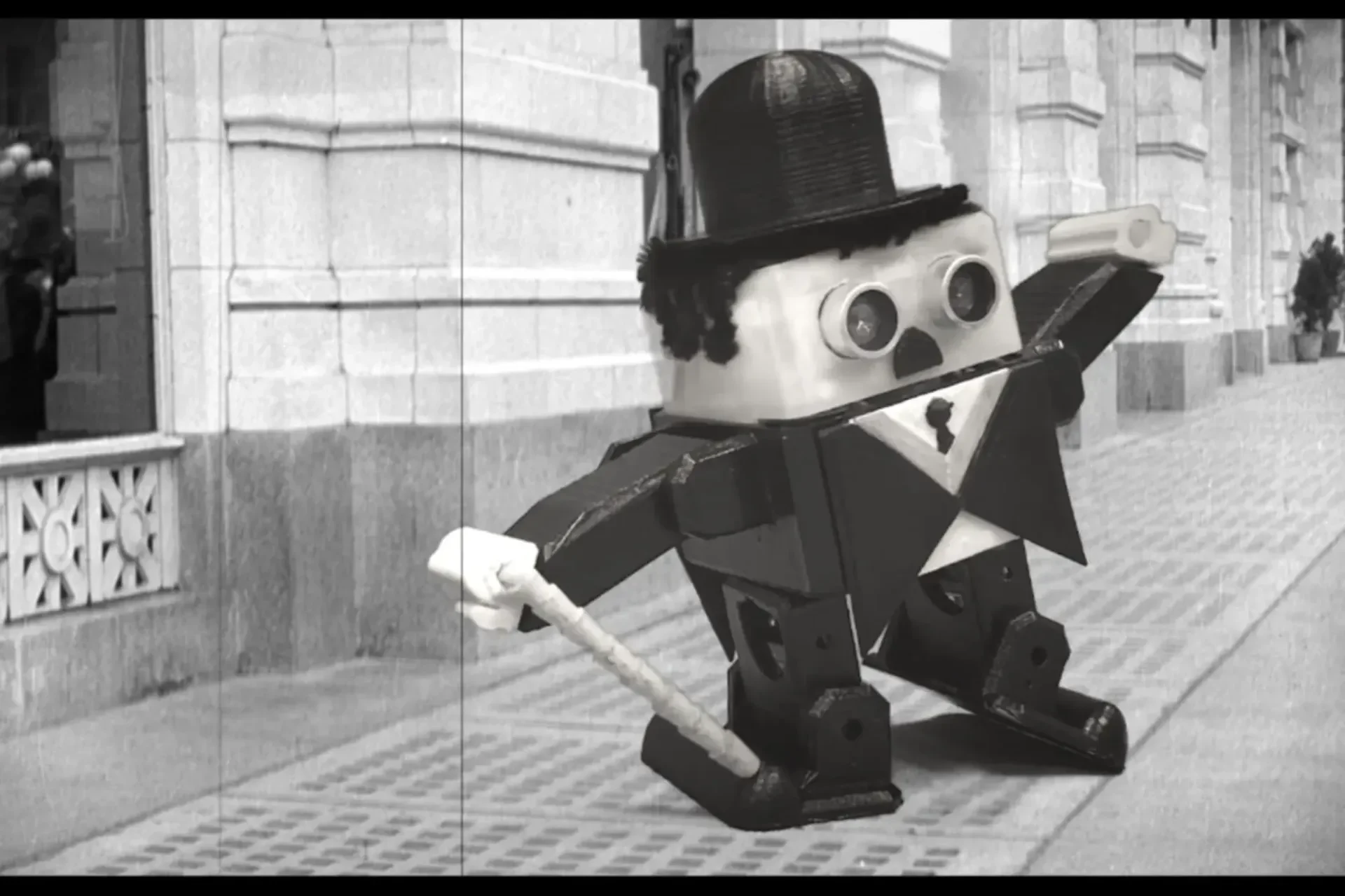

Дань уважения Чарльзу Чаплину...

Настоящий ремикс...

… и обновленная квадратная версия OTTO с оружием

Тельмо хотел ОТТО ЧАПЛИНА с руками, но квадратного ОТТО, такого же, как тот, который он так любит. Итак, чтобы сделать ремикс версии OTTO V09, мы были вдохновлены работой сообщества: немного o Ottoween (руки), немного MyGoBroRobo (руки), немного Wedded OTTO (шляпа), немного Trish' Minion с руками (прикрепление рук).

Так что это произведение — настоящий ремикс, посвященный сообществу OTTO, без которого это было бы невозможно. Спасибо всем от Тельмо и меня, Кэтрин (руководитель клуба и мама), от всего сердца!!

Молодой дизайнер с идеей...

У Тельмо с самого начала была очень точная идея. Он нарисовал нам на доске черновик, и он уже выглядел как готовый:

Затем мы просмотрели все ремиксы OTTO и постарались найти как файлы для вдохновения, так и stl-файлы, чтобы вдохновиться собой. Тельмо разобрал дизайн персонажа и решил, какая часть будет взята из оригинального OTTO V09, какая из остальных, а какая будет его собственным творением.

Он начал со шляпы (вдохновленной «Женихом Отто»):

Затем общий итог...

и спереди...

Готово к экспорту по слоям:

Обувь:

Так что этот проект стал прекрасной возможностью научиться проектированию в Tinkercad, по сути объединяя формы с уже импортированными ремиксами в формате STL...

Печать и пайка

Нам пришлось использовать как Anycubic Delta, так и CCR10, чтобы достичь нашей цел�� — финишировать до окончания 5-дневного лагеря.

Трость

Кузов ремикс (кубический V09 с навесными рычагами). Мы видим, что я случайно отзеркалил файл… Будьте осторожны: не забудьте опоры!

Нам пришлось перепечатать рубашку (спина была слишком тонкой), и мы увеличили (в настройках Cura) нижний слой до 2,4 мм. Затем жилет, галстук и смокинг покрасил акрилом:

и склеены вместе

Слой за слоем, после травления...

затем края зачернил перманентным маркером

А чтобы добиться подготовки элементов перед монтажом, Тельмо припаял провод к выключателю. Это та часть, которую он любил больше всего — пайка (на самом деле, как потеря детей)!

Б.О.М. (Спецификация материалов)

6 микросервоприводов SG90 9г
1 х ультразвуковой датчик HC-SR04
1 х пьезо-зуммер
1 кабель USB-A — Mini-USB
6 проводов Dupont типа «мама/мама»
1 x 2 держателя батареи типа АА с гнездом «сделай сам», припаянный разъем
2 литий-ионных аккумулятора типа АА 14450 (3,7 В каждая)
1 х микропереключатель с самоблокировкой вкл/выкл 8x8 мм с разъемами Dupont и штекерными разъемами DIY
1 х нано ATmega328
1 х наноэкран ввода-вывода
Белая голова с прикрепленными усами, напечатанная на 3D-принтере
Черная шляпа, напечатанная на 3D-принтере
Черный корпус с креплениями для рук, напечатанный на 3D-принтере
Многоцветное переднее крепление костюма, напечатанное на 3D-принтере + точки на липучке
Смокинг черного цвета со спиной, напечатанный на 3D-принтере
2 черных руки, напечатанных на 3D-принтере
2 белые руки, напечатанные на 3D-принтере
Бежевая трость, напечатанная на 3D-принтере
2 черные ножки V09, напечатанные на 3D-принтере
2 черные ступни/туфли, напечатанные на 3D-принтере

Сборка Чарлобота

И повторите то же самое для задней части куртки. Тельмо заметил, что Чарли Чаплин носил разную одежду в зависимости от приключения, в котором его снимали. Итак, придумав систему липучек в горошек, он сможет создавать и другие варианты одежды.
