Незавершенное производство микроскопа Raspberry Pi - (рем...
Мне очень понравился этот потрясающий дизайн от BraunsCNC, но я хотел внести некоторые изменения в Raspberry Pi 4 и уменьшить ограничения на покупку готовых компонентов по сравнению с их печатью.
К сожалению, в этом проекте нет параметрического моделирования, поскольку оно было до того, как я научился его использовать.

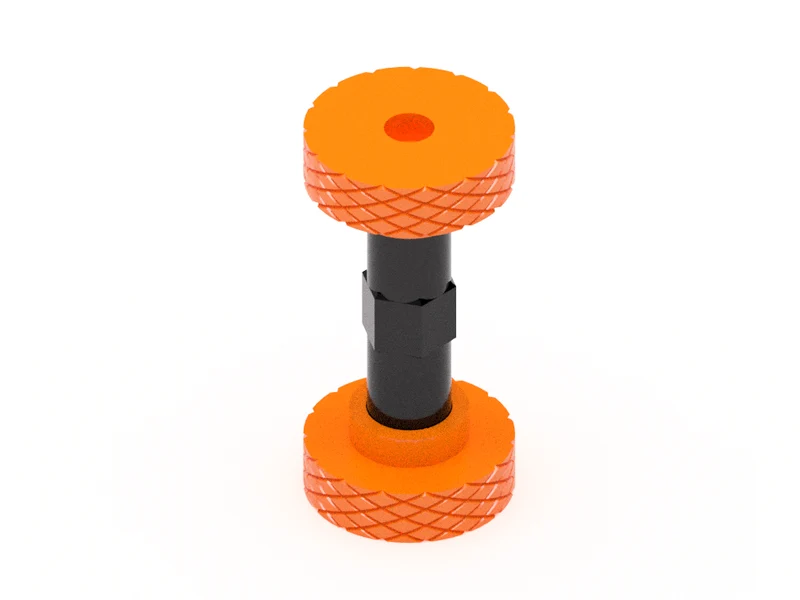

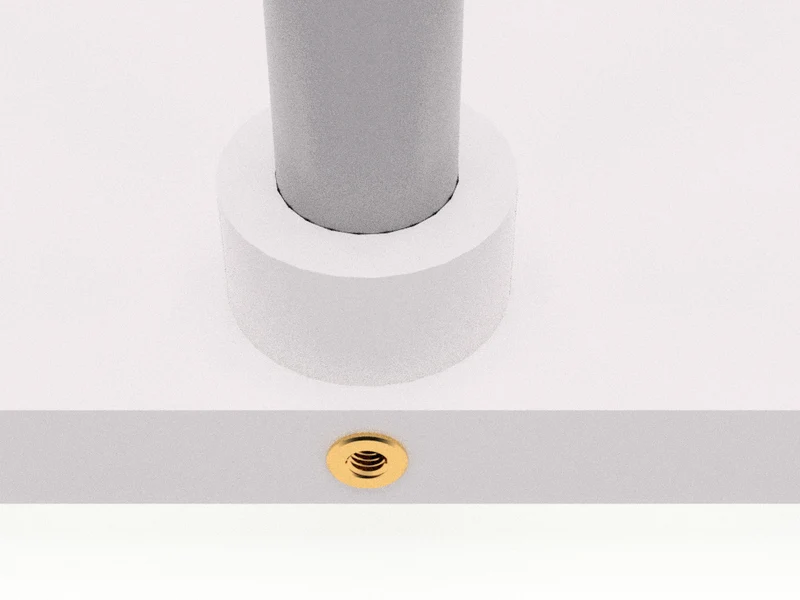

Я сделал модели с латунными вставками толщиной 3 мм, которые обеспечивают чистый общий вид. Линейный стержень предназначен для линейного стержня диаметром 12 мм.

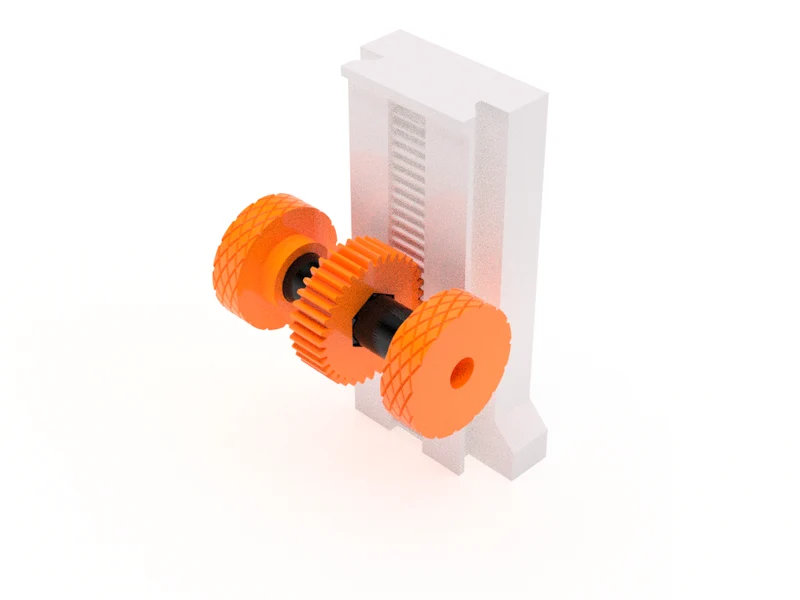

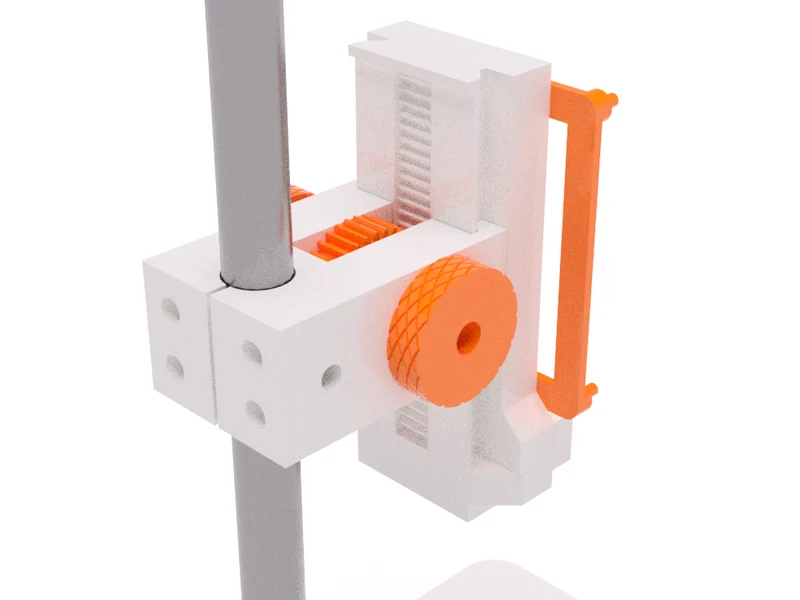

Крепление камеры было отрегулировано так, чтобы соответствовать камере Raspberry Pi версии 2.1, и позволяет компоненту хорошо вписаться в пазы. До сих пор я не тестировал его с камерой NoIR, поскольку у меня ее нет, но я хотел бы поработать над этим, когда приобрету камеру NoIR.

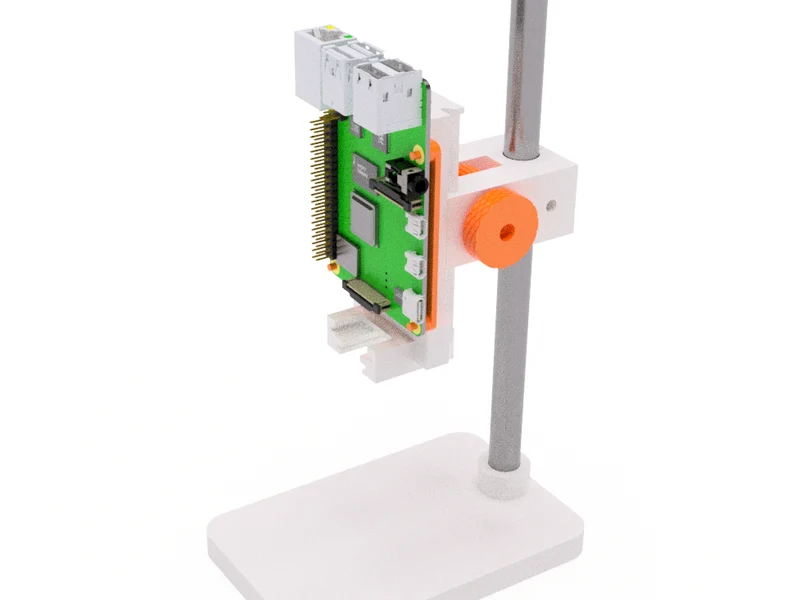

Кронштейн Raspberry Pi
Я добавил кронштейн, чтобы его можно было использовать с Raspberry Pi Zero или Raspberry Pi 4. Я все еще экспериментирую с крон��тейном, но при моем тестировании он пока работал. Кронштейн можно прикрепить винтами диаметром ~ 6 мм.
спецификация
Ожидается
Распечатать инструкции
Плоты: Нет
Поддерживает: Нет
Разрешение: личное предпочтение: я использовал высоту слоя 0,20 мм.
Заполнение: личное предпочтение, я использовал 15-20%.
Поиграйте со слайсером и расположите модели так, чтобы уменьшить свесы, и вам не придется беспокоиться о опорах.
Обновления:
2-18-24
Удалены файлы с пометкой «Большие», неясно, была ли это ошибка обновления сервера Printables.
Переименованы модели и организованы файлы в папки.
Планы на будущее:
Добавьте таблицу спецификации, включая необходимое оборудование.
Добавьте видео, показывающее, как собрать проект.
Найдите программу, позволяющую использовать микроскоп для просмотра образца.
Добавьте файл .3mf для рабочей пластины с ориентацией всех деталей.
Обновите проект до новой версии.
2020 экструзия для вертикального вала
Исправьте допуски на креплениях, чтобы камера оставалась в фиксированном положении, а не падала ближе к базовой сцене.
Добавьте новую версию с помощью файла STEP.
