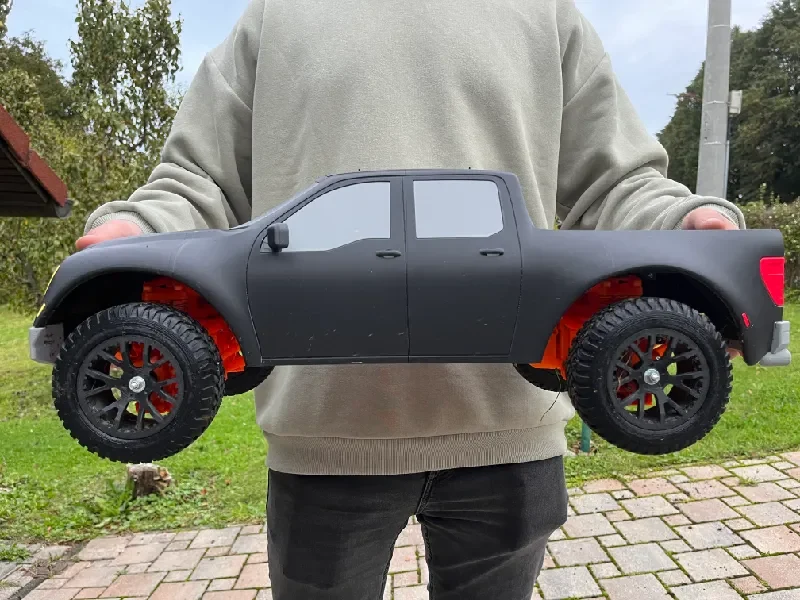

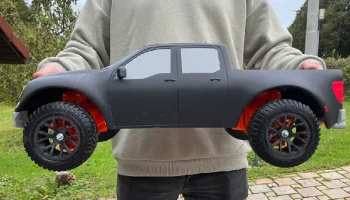

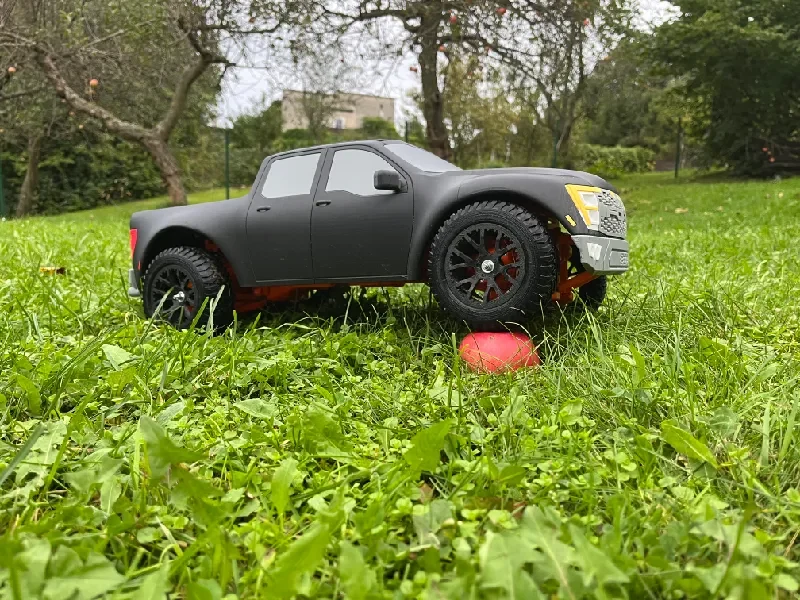

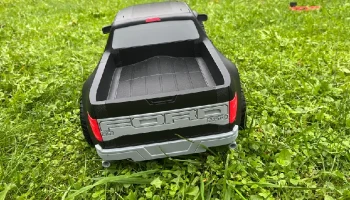

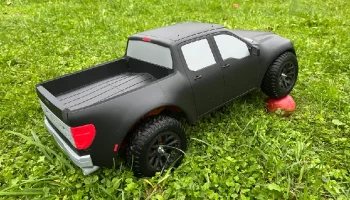

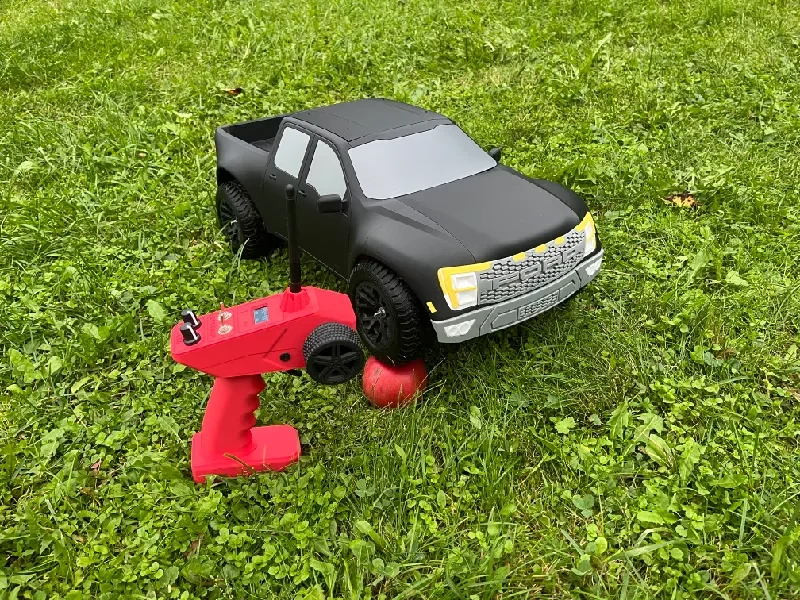

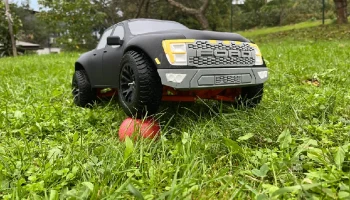

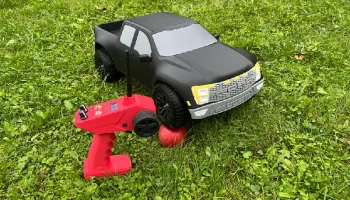

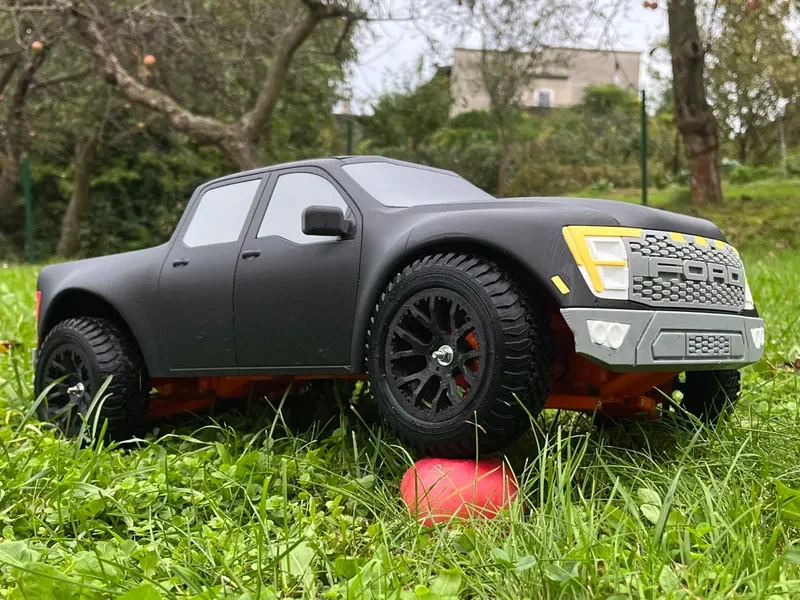

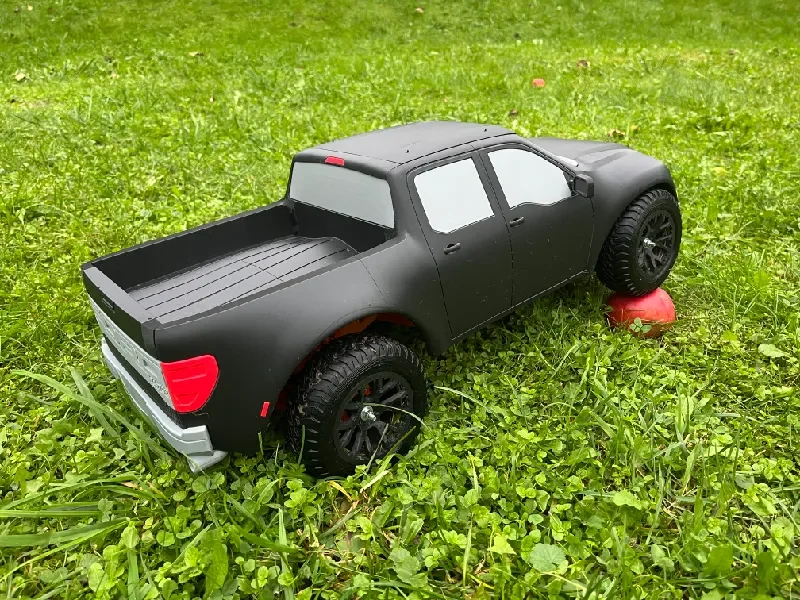

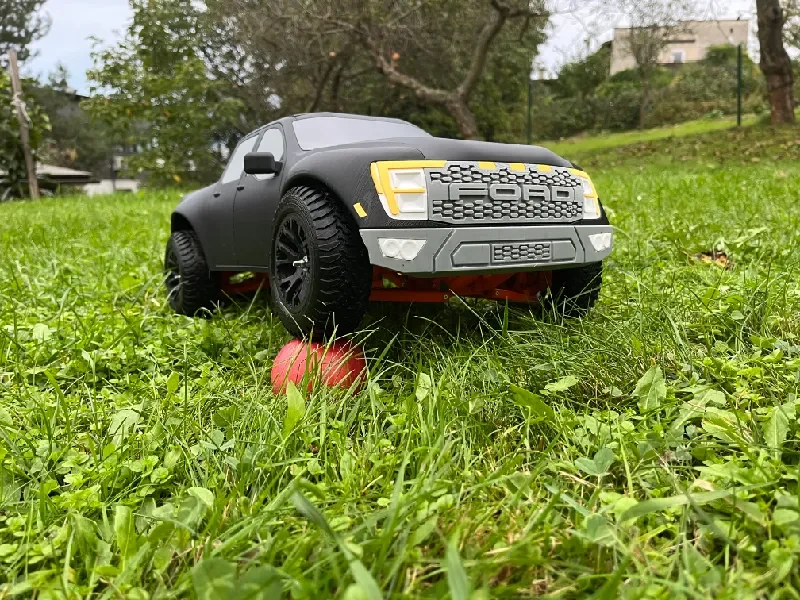

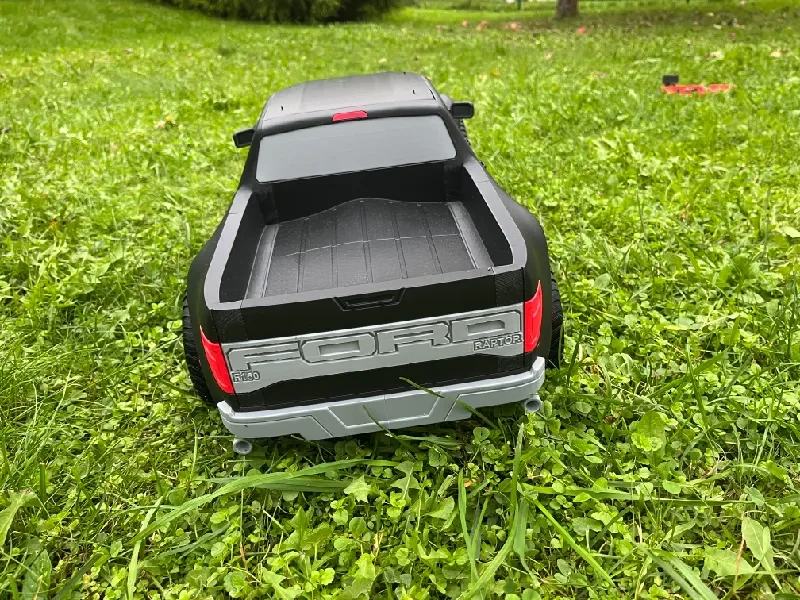

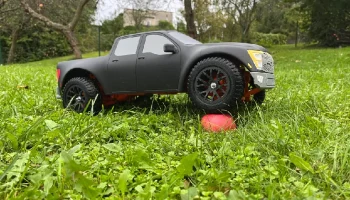

Это еще один из моих больших проектов. После того, как я закончил свой последний дорожный автомобиль (BMW E91), мне захотелось попробовать что-то более внедорожное — Ford Raptor F150 всегда был одним из моих любимых. Готовая модель имеет длину 611 мм. Мне очень нравятся радиоуправляемые машины, как коммерческие, так и самодельные. Но во многих из них используется много покупных деталей, и это оставляет меньше места для вашего собственного творчества. Возможно, это только мое мнение. Поэтому я решил построить радиоуправляемую машину, которая в основном будет напечатана на 3D-принтере и из очень дешевых деталей.
Давайте сразу перейдем к делу:

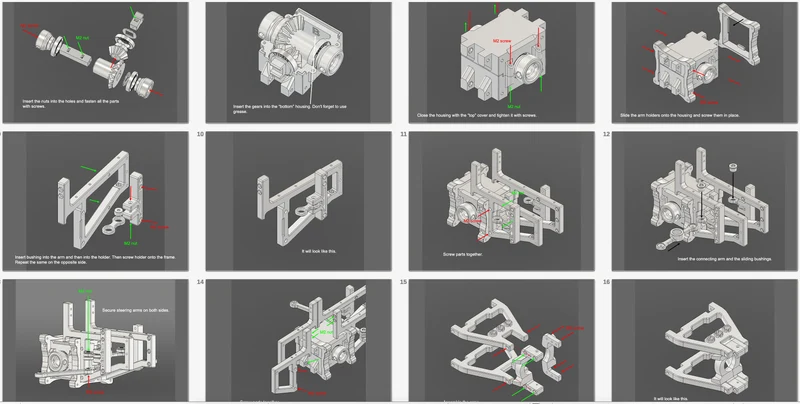

Все инструкции, видео и файлы вы найдете во вложениях или по ссылкам в Интернете. Если я что-то забыл, просто дайте мне знать, и я постараюсь добавить это, как только смогу.
Для сборки автомобиля вам понадобится следующее:
примерно 300x M2 x 16 мм Винт
примерно 300x Гайка M2
4 винта M3 x 10 мм
8 винтов M3 x 20 мм
8x нейлоновая стопорная гайка M3
4 винта M4 x 35 мм
4 нейлоновых контргайки M4
4 шайбы M4
9 пружин сжатия, длина: 25 мм, диаметр проволоки: 1 мм, внешний диаметр: 12 мм
3 литий-ионных аккумулятора 18650
8x 10x15x4 Подшипник
10x 17x26x5 Подшипник
1x BLDC 3530 1400 кВ
1x двунаправленный регулятор скорости 50А
1 зарядное устройство для литий-ионного аккумулятора 3S, 1 А
1 балансир 3S (не используйте защитную часть этого модуля, подсоедините силовые кабели непосредственно к клеммам аккумулятора ИЛИ используйте другой балансир)
1x 20 кг сервопривод 180°
4 разъема XT60 (1 штекер, 1 гнездо)
1x Arduino Nano или LGT8F328P
1 модуль NRF24L01
1 конденсатор 220 мкФ, 10 В
1 конденсатор 1000 мкФ, 16 В
1x прототипная плата
1 штыревой разъем 2,54 мм
1x клей
Немного о том, как это делалось:
Как и в моем предыдущем проекте, моей целью было сделать эту сборку как можно более дешевой, но при этом обеспечить ее хорошую управляемость и великолепный внешний вид. Многие технические детали аналогичны проекту bmw e91, поэтому здесь выделю лишь самые важные моменты:
Экономичная печать. Я стремился снизить стоимость печати без ущерба для функциональности и производительности.
Шины из ТПУ. В отличие от BMW e91, для изготовления шин я использовал нить ТПУ. Силиконовые шины обеспечивают лучшее сцепление, но для внедорожной модели хорошо подойдет ТПУ, и его гораздо проще производить. Килограмм нити ТПУ обошелся мне всего в 11 евро, и у меня еще оставалось много, что сэкономило еще больше по сравнению с проектом BMW.
Сегментированный дизайн. Автомобиль напечатан цветными сегментами, поэтому AMS НЕ требуется.
Варианты материалов: детали могут быть напечатаны из PETG или других прозрачных материалов, а в модели предусмотрены отверстия для стандартных светодиодов диаметром 3 мм, что позволяет добавлять функциональные светильники.

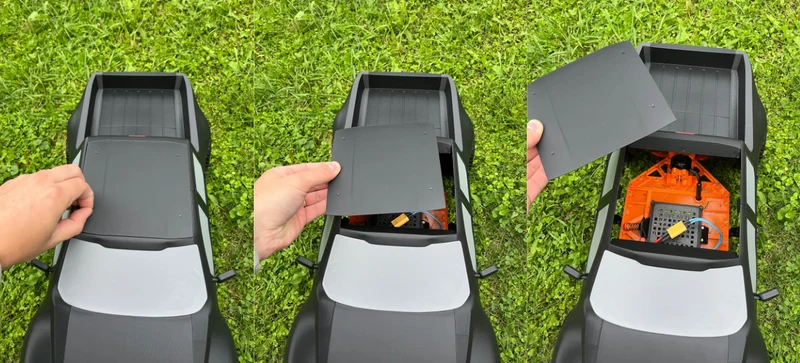

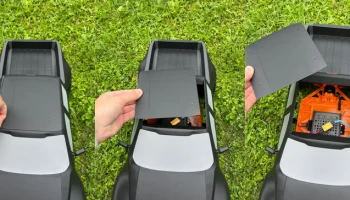

Магнитная крыша. Крыша является магнитной, что обеспечивает легкий доступ к аккумулятору без разборки автомобиля.
Встроенные опо��ы: файлы для печати включают встроенные опоры, которые упрощают печать и сокращают количество отходов нити. Однако проверьте свою модель перед печатью и добавьте дополнительные опоры, если считаете, что это необходимо.
Этот проект сочетает в себе низкую стоимость, хорошие характеристики и великолепный внешний вид, что делает его забавным внедорожным радиоуправляемым автомобилем.
Я очень надеюсь, что вам это понравится. Большое спасибо моей замечательной и терпеливой жене за поддержку. И, конечно же, мне бы хотелось услышать ваше мнение. Любые идеи и критика приветствуются. Это помогает мне учиться и становиться лучше.
Наслаждайтесь сборкой — и наслаждайтесь настоящим проектом, сделанным своими руками!
