RC АВТОМОБИЛЬ | Радиоуправляемый BMW E91 | МАСШТАБ 1:7......
На данный момент это мой самый большой проект — радиоуправляемый BMW E91 в масштабе 1:7.

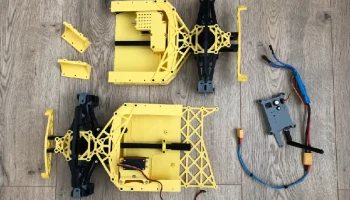

Мне очень нравятся радиоуправляемые машины, как коммерческие, так и самодельные. Но во многих из них используется много покупных деталей, и это оставляет меньше места для вашего собственного творчества. Возможно, это только мое мнение. Поэтому я решил построить радиоуправляемую машину, которая в основном будет напечатана на 3D-принтере и из очень дешевых деталей. Готовая машина имеет длину 645 мм.
Несмотря на то, что я использовал недорогие компоненты, я все равно хотел, чтобы машина работала хорошо. Думаю, мне это удалось, и теперь я хочу поделиться этим с вами.
Давайте сразу перейдем к делу:

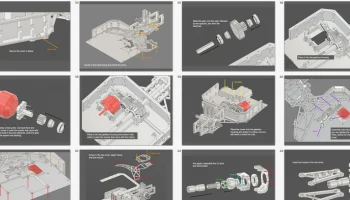

Все инструкции, видео и файлы вы найдете во вложениях или по ссылкам в Интернете. Если я что-то забыл, п��осто дайте мне знать, и я постараюсь добавить это, как только смогу.
Для сборки автомобиля вам понадобится следующее:
160 винтов M2,5 8 мм
120 винтов M2,5 12 мм
30 винтов M1,6 5 мм
25 винтов M3 x 20 мм
4 винта M4 x 20 мм
50x Гайка М2,5
20 гаек М3
4 нейлоновых контргайки M4
4 шайбы М4
5 пружин сжатия, длина: 25 мм, диаметр проволоки: 1 мм, внешний диаметр: 12 мм
2 пружины сжатия, длина: 25 мм, диаметр проволоки: 0,7 мм, внешний диаметр: 12 мм
3 литий-ионных аккумулятора 18650
12x10x15x4 подшипник
4x 17x26x5 подшипник
1x БЛДК 3530 1400кВ
1x двунаправленный регулятор скорости 50А
1x 3S 1A зарядное устройство для литий-ионного аккумулятора
1x балансир 3S (не используйте защитную часть этого модуля, подсоедините силовые кабели непосредственно к клеммам аккумулятора ИЛИ используйте другой балансир)
1x 20 кг сервопривод 180°
4 разъема XT60 (2 штекера, 2 гнезда)
50 шариков из нержавеющей стали, диаметр: 5 мм
1x Ардуино Нано
1 модуль NRF24L01
1x 220 мкФ 10 В конденсатор
1x 1000 мкФ 16 В конденсатор
1x плата прототипа
1 штыревой разъем 2,54 мм
Немного о том, как это делалось:

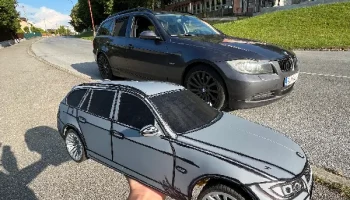

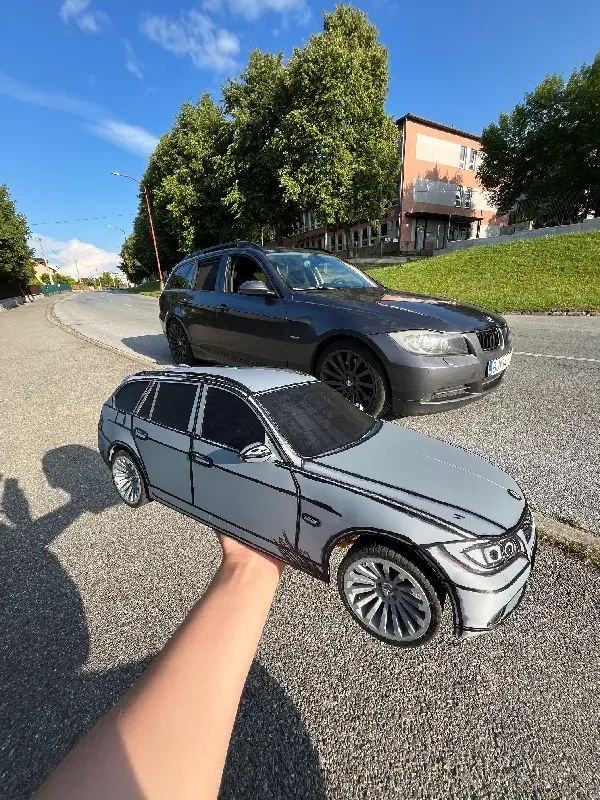

Прежде чем я начал этот проект, у меня возникла идея сделать свою собственную радиоуправляемую машину с помощью 3D-принтера. У меня настоящая BMW E91, поэтому выбор модели был легким.

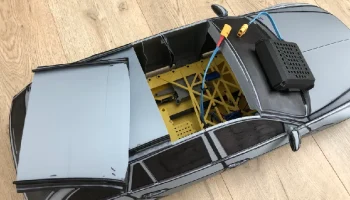

Я также хотел, чтобы машина была как можно более дешевой. Я знаю, что проекты, сделанные своими руками, иногда могут оказаться дороже, но для меня сам процесс — самое интересное. Мне также нравится работать с электроникой, поэтому часть электроники я сделал сам, вместо того, чтобы покупать все подряд. Я использовал много дешевых модулей, в основном для экономи�� денег.
В моем профиле вы можете найти некоторые другие мои проекты в области электроники, например, радиопередатчики и держатели батарей. Их также можно использовать в этой сборке.
Одной из самых больших экономий было изготовление собственных шин. Я использовал черный силикон, который можно купить в обычном строительном магазине. Купленные в магазине шины не соответствовали внешнему виду моей конкретной модели и стоили довольно дорого. Я сделал одну шину менее чем за 2 евро, и сцепление с ней на удивление хорошее. Процесс немного сложный, но работает отлично. Если вы не хотите делать это таким образом, вы также можете напечатать шину из ТПУ на 3D-принтере и прижать ее к ободу.
Еще один способ сэкономить деньги — использовать только пружины вместо полноценных амортизаторов. Я знаю, что амортизаторы полезны, но в моем случае пружины сработали нормально. Это всего лишь мое мнение, но оно помогло снизить стоимость.

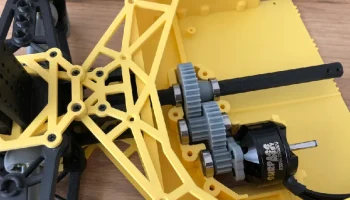

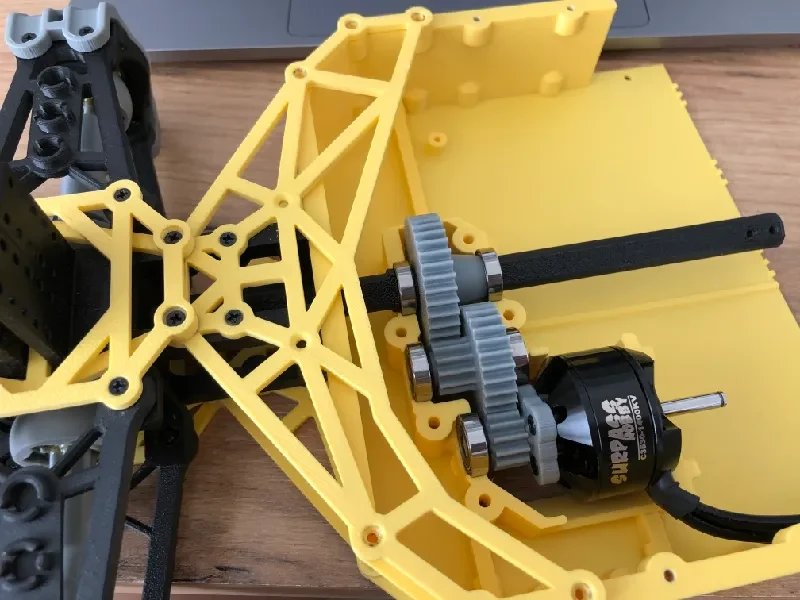

Автомобиль имеет как передний, так и задний привод. Я не стал использовать дифференциал, потому что хотел, чтобы машина лучше дрифтовала. По мне, приятнее едет, когда все колеса подключены напрямую, но при желании можно легко отключить передний привод.

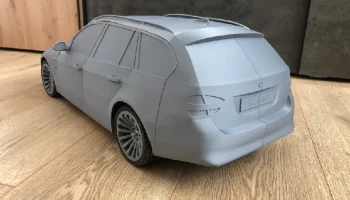

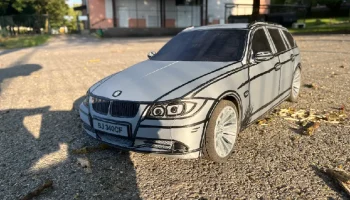

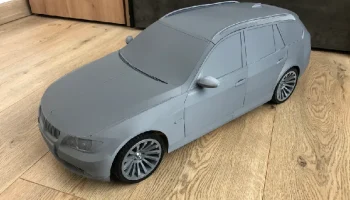

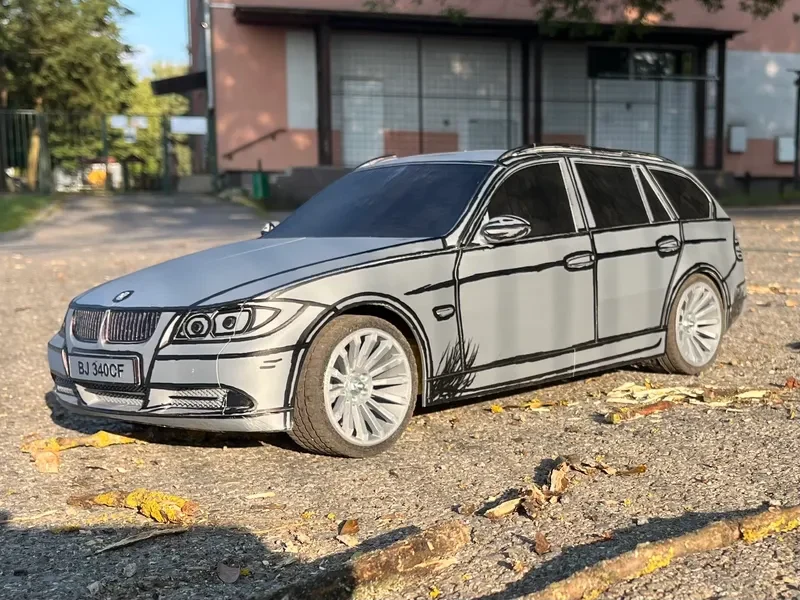

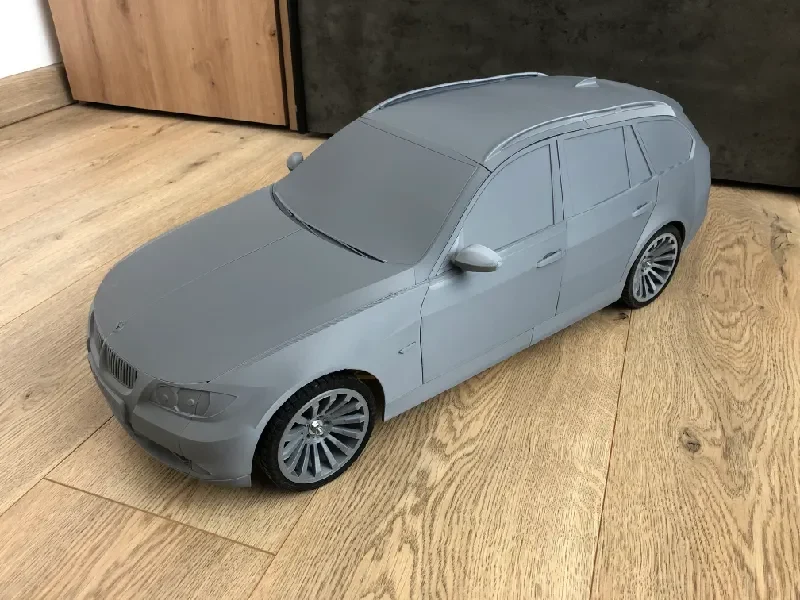

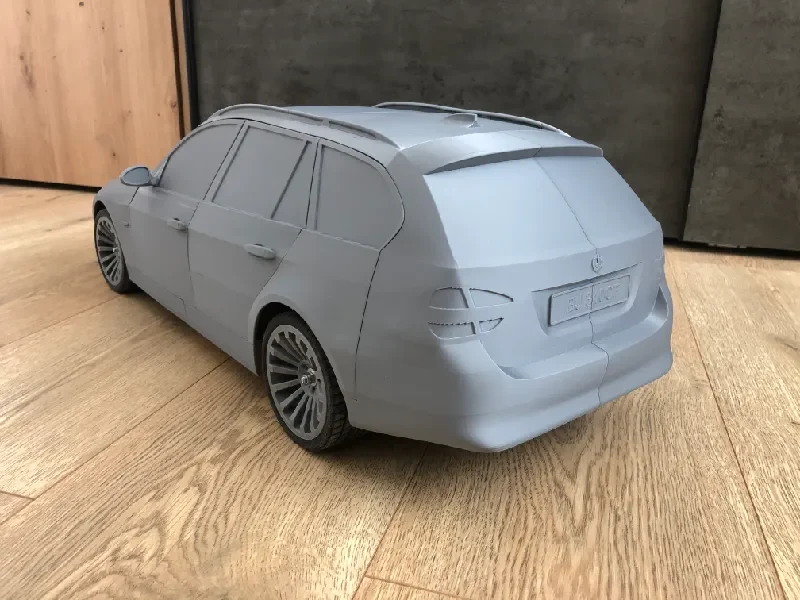

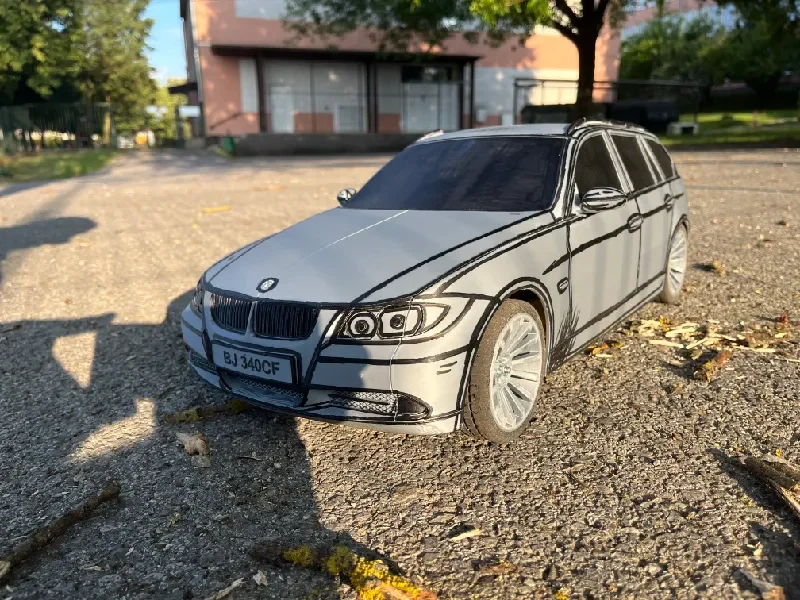

Вся машина (оболочка) была напечатана одним цветом. У меня нет принтера для печати нескольких материалов (AMS), и я не хотел тратить дополнительное время на разделение модели для цветной печати. Итак, я добавил некоторые цветовые детали вручную, используя маркер для шин. Обычный маркер не подойдет, так как материал впитывает чернила и размазывается. Кому-то понравится раскрашенный вид, кому-��о нет — и это совершенно нормально. Вам не обязательно красить его, как я. Один из моих друзей даже сказал, что это похоже на то, что я позволил своему ребенку рисовать Достаточно справедливо — я понимаю.

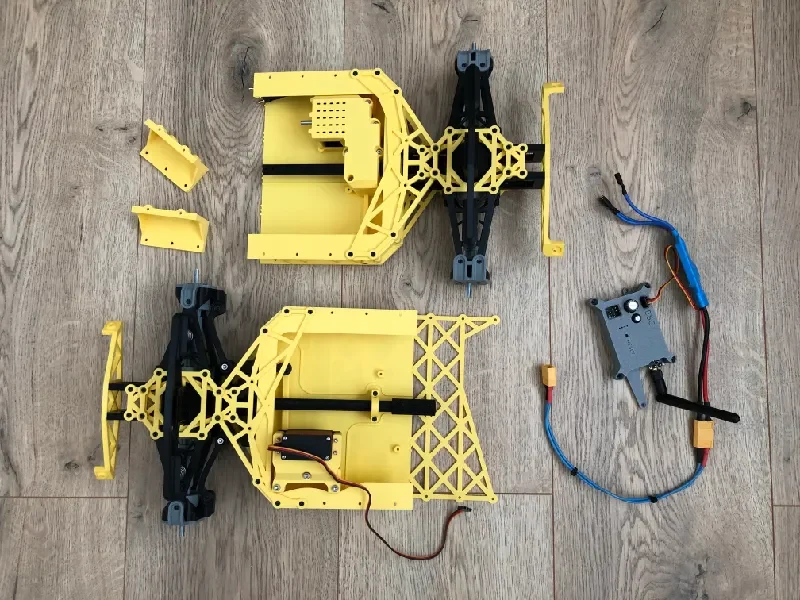

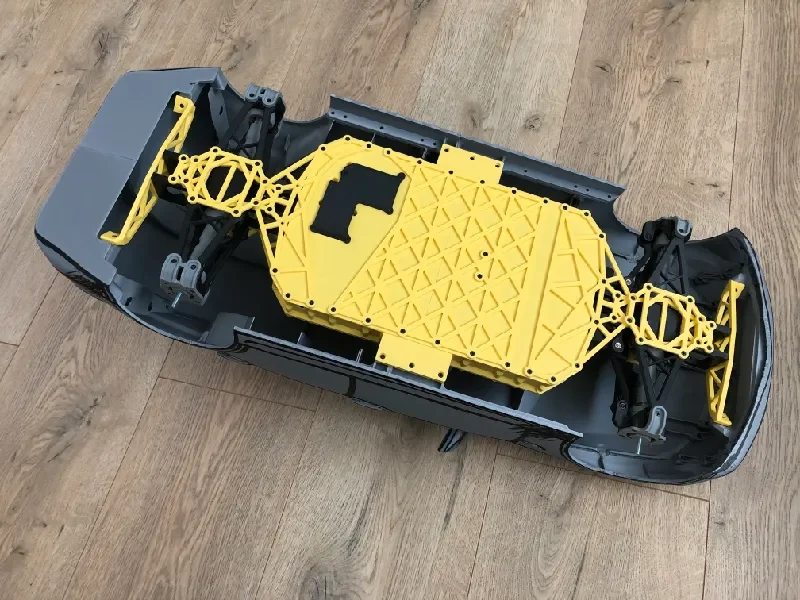

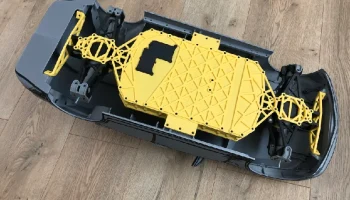

Вся модель напечатана из PLA. Никаких специальных материалов я не использовал. Некоторые части усилены либо добавлением стенок, либо увеличением заполнения.
Я также скорректировал модели так, чтобы большинство деталей там, где это необходимо, имели встроенные опоры — это должно сэкономить вам время. Единственным исключением является передний бампер, не имеющий встроенных опор. Для этой части я использовал автоматические опоры деревьев.
