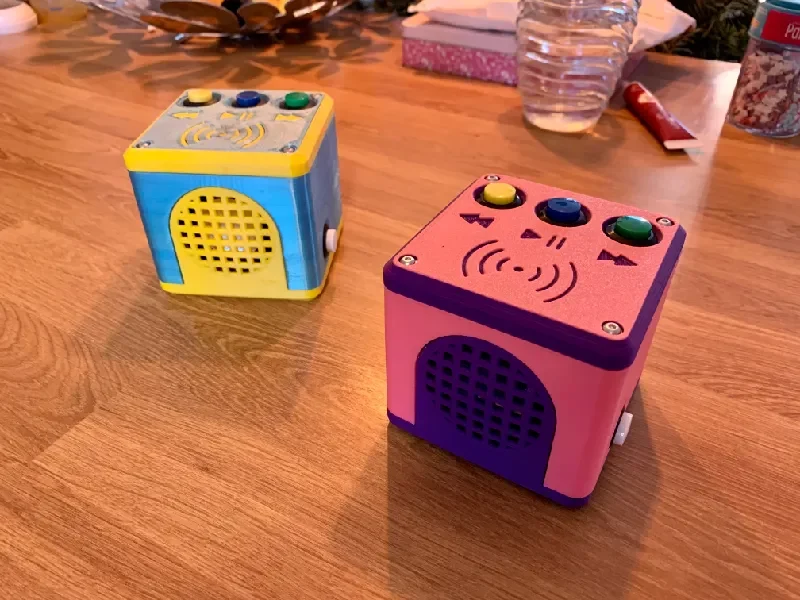

Это сборка проекта TonUINO с использованием печатной платы «все в одном» от Leiterkarten-Piraten. Это музыкальная шкатулка (и не только) для детей с RFID-считывателем. Если положить карту на верхнюю часть коробки, заиграет определенная музыка. Подробная информация на странице проекта...

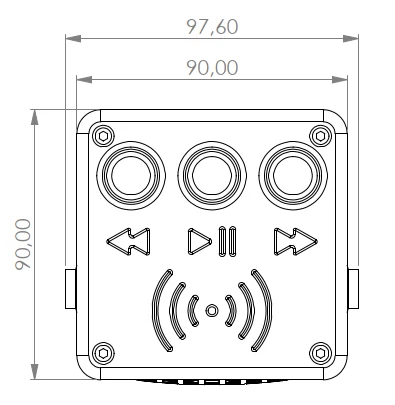

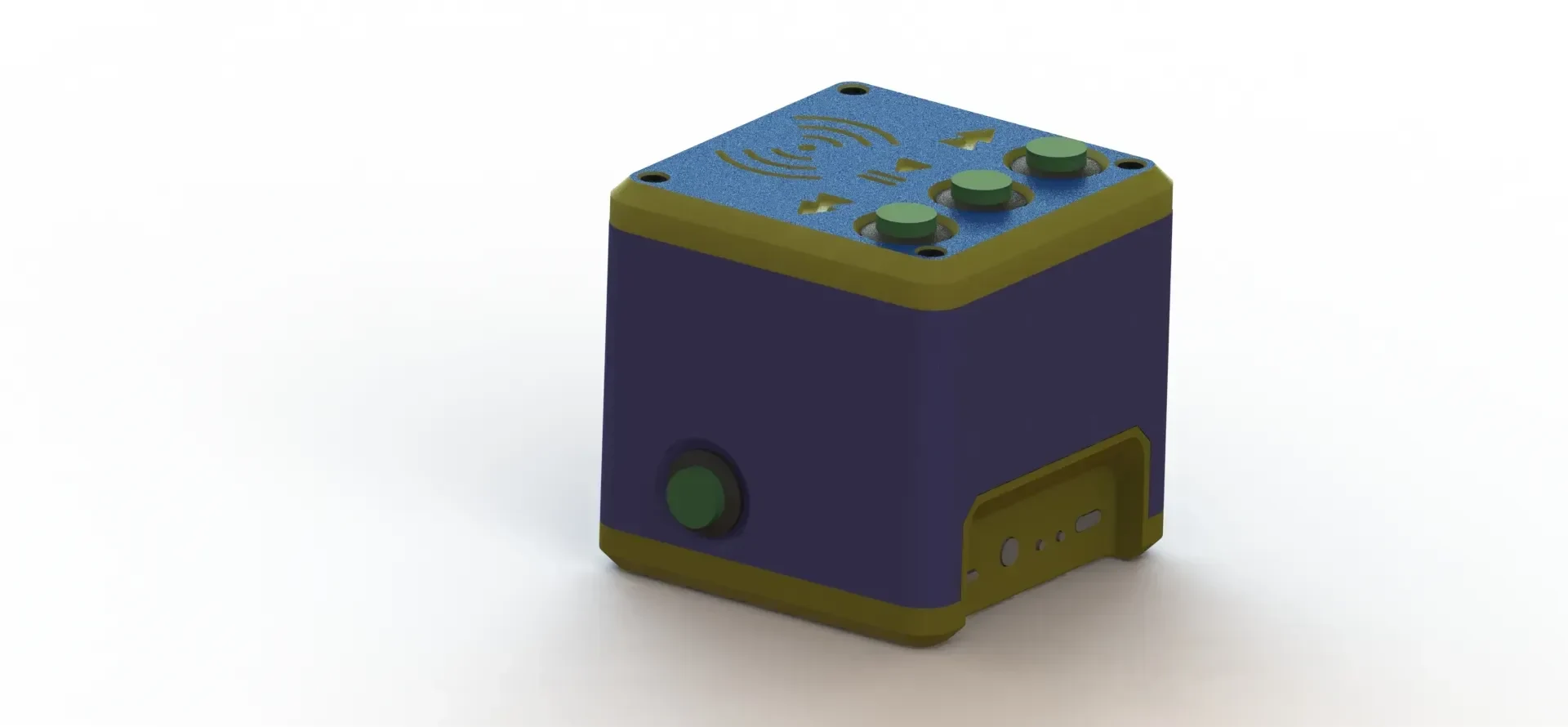

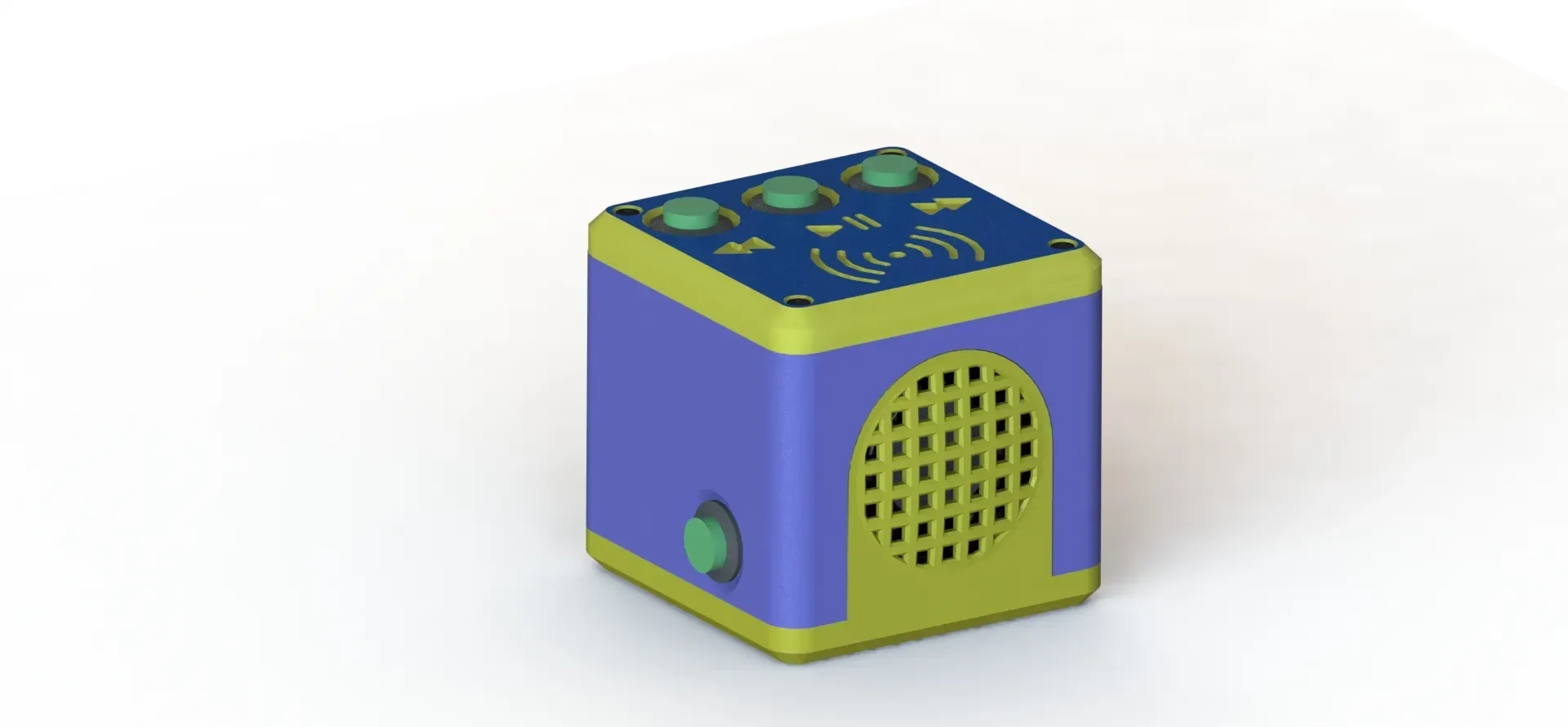

Это куб со стороной 9 см → 9x9x9.

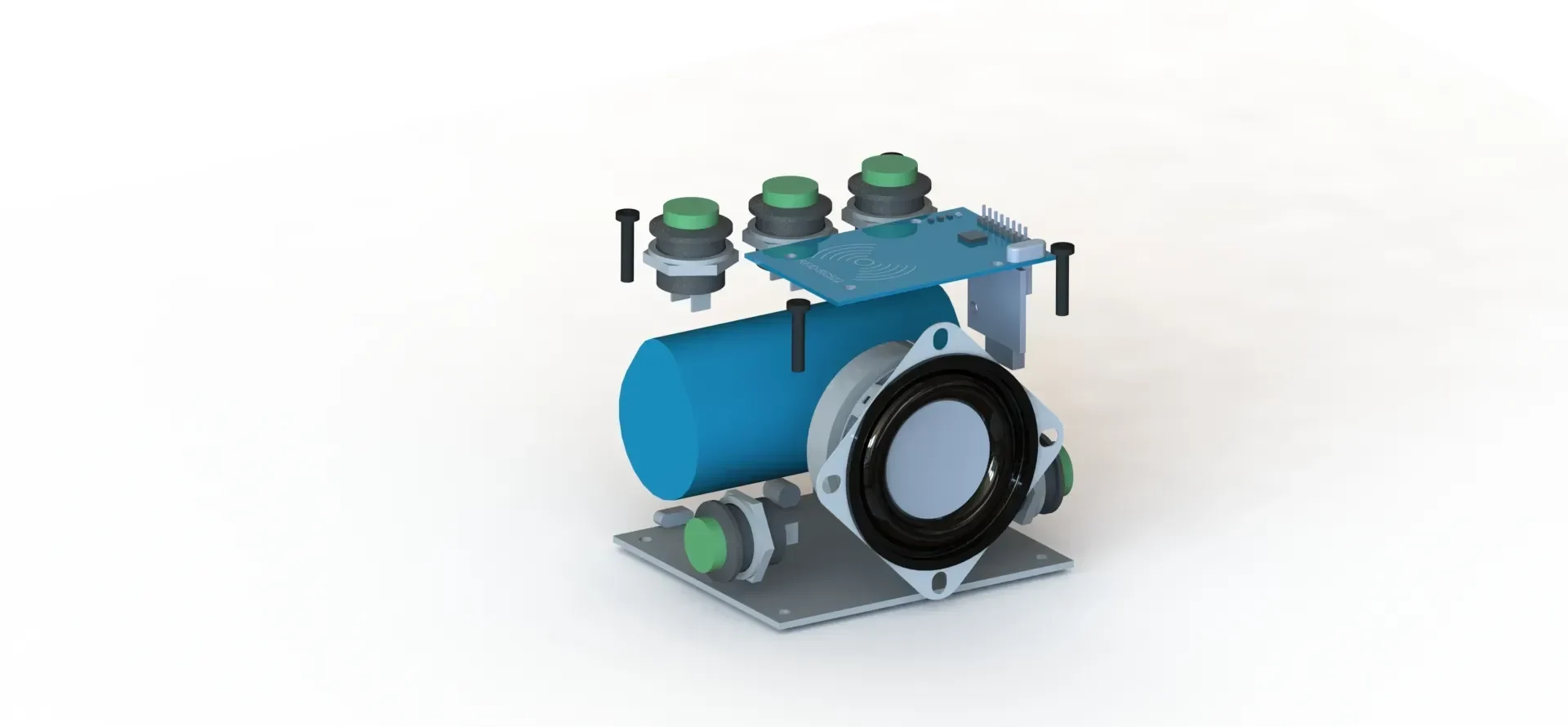

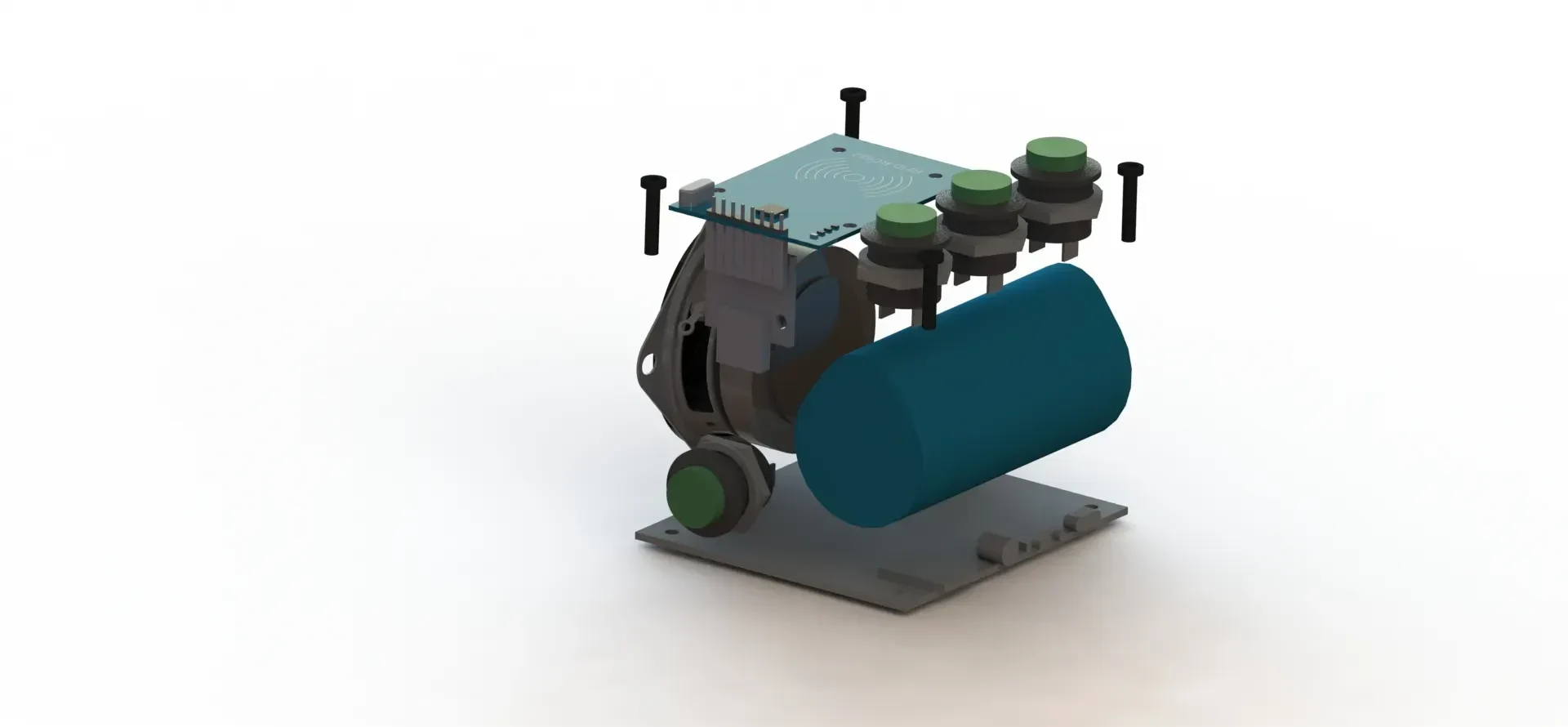

Что вам понадобится для его создания:
Универсальная печатная плата TonUINO
5x кнопок
RFID-считыватель
Динамик (4 Ом, 3 Вт, 53 мм)
LiFePo-батарея

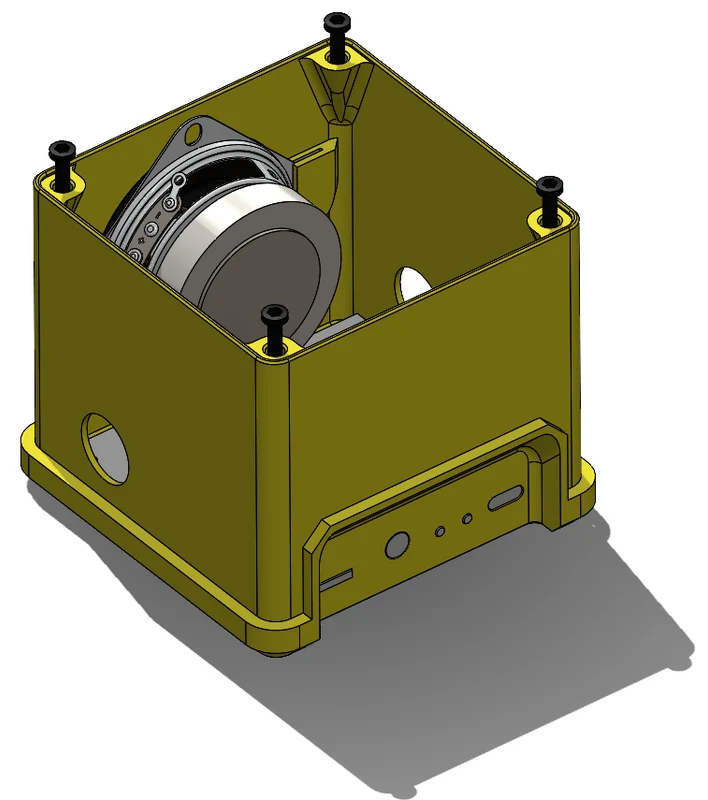

Винты M3x12 (4x) [ISO 7380]
Винты M3x6 (4x) [ISO 4762 или ISO 7380]
Резьбовая вставка M3 (8x)
Кабели для подключения кнопок
Микро SD-карта

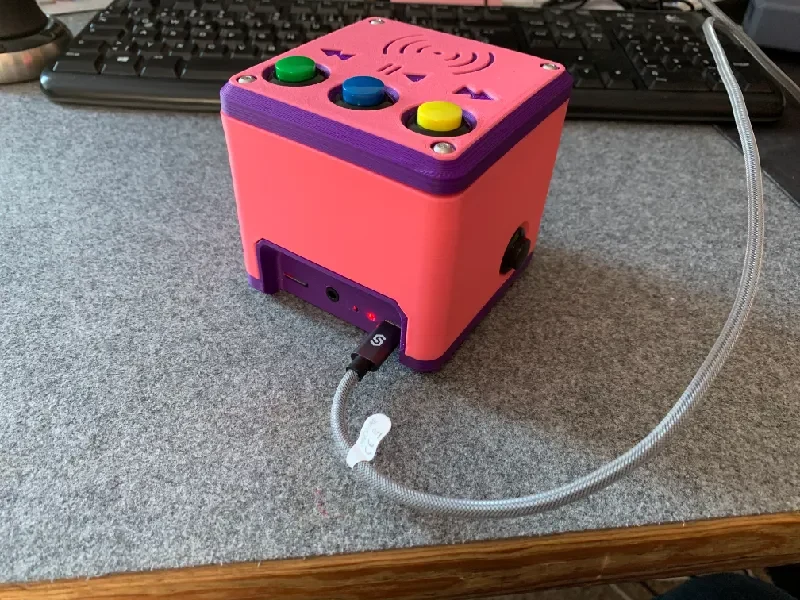

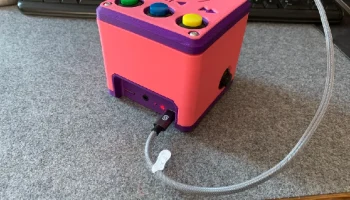

USB-кабель C

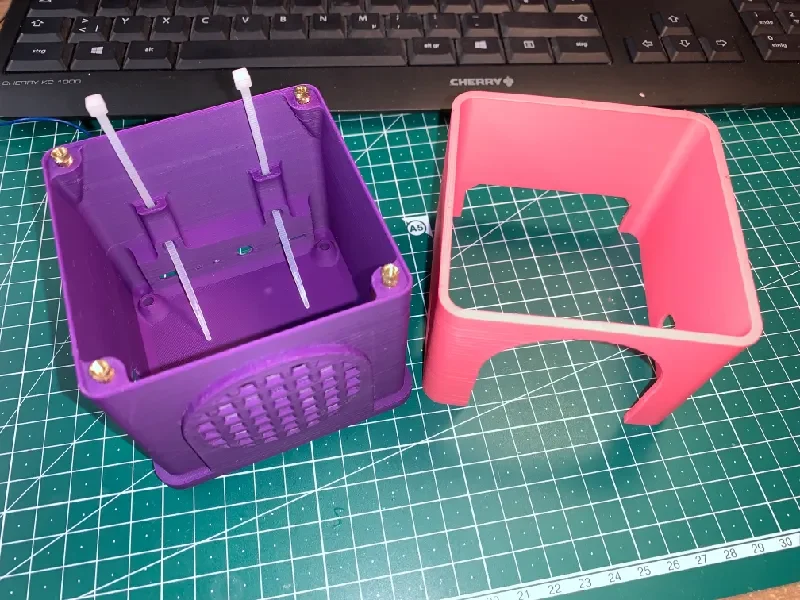

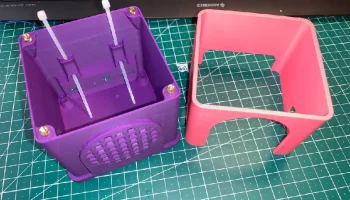

Кабельные стяжки для крепления аккумулятора
Инструменты, которые вам понадобятся:
Шестигранные отвертки
Паяльник (для динамика и кнопок)
Настройки печати:
Сопло 0,4 мм
Высота слоя 0,2 мм
Заполнение 30%
3 нижних слоя
2 верхних слоя
3-слойная толщина оболочки
нет опор
Цвета:
Цвет 1: Корпус и крышка
Цвет 2: Ракушка
Любой цвет для RFID-зажима
Для крышки распечатайте первые 3 слоя цветом 2!
Отверстия для ��интов на крышке закрыты для лучшей печати без поддержки. Их можно легко разрезать. В комплект также входят опорные кольца для отверстий для пуговиц, которые легко снять после печати.
Для нижней кнопки с правой стороны необходимо снять (отпаять/отрезать) часть платы:
